Set 2x BMS 2S 20A con Balanceo – Protección avanzada para baterías Li-Ion 7.4V
Este set compuesto por 2 placas BMS 2S 20A ofrece una solución completa para la gestión y seguridad de tus packs de baterías de litio con una tensión nominal de 7.4V (8.4V a plena carga). Gracias a su función de balanceo activo, las celdas se igualan durante la carga, lo que prolonga significativamente la vida útil de tus baterías. Con unas dimensiones compactas de solo 48×20×3.4mm, es la opción perfecta para proyectos DIY, herramientas eléctricas portátiles y baterías personalizadas.
Nota: Al realizar la primera conexión, es necesario cargar el pack para activar la salida del BMS. No mezcles celdas con capacidades o resistencias internas muy diferentes.
¿Por qué elegir este modelo? (Ventajas clave):
- Balanceo activo integrado: Iguala la tensión de las celdas durante la carga, evitando desequilibrios y extendiendo la vida útil del pack.
- Protección integral: Incluye seguridad contra sobrecarga (>4.3V), sobredescarga (<2.3V), sobrecorriente (25A) y cortocircuitos con reinicio automático en ~200ms.
- Amplia compatibilidad: Funciona con celdas Li-Ion 18650, 26650 y baterías Li-Po estándar de 3.7V/4.2V.
- Diseño compacto: Con solo 48×20×3.4mm, se integra fácilmente en carcasas pequeñas, equipos portátiles y sistemas modificados.
- Pack económico de 2 unidades: Ideal para proyectos paralelos o para tener una pieza de repuesto siempre a mano.
Detalles y rendimiento

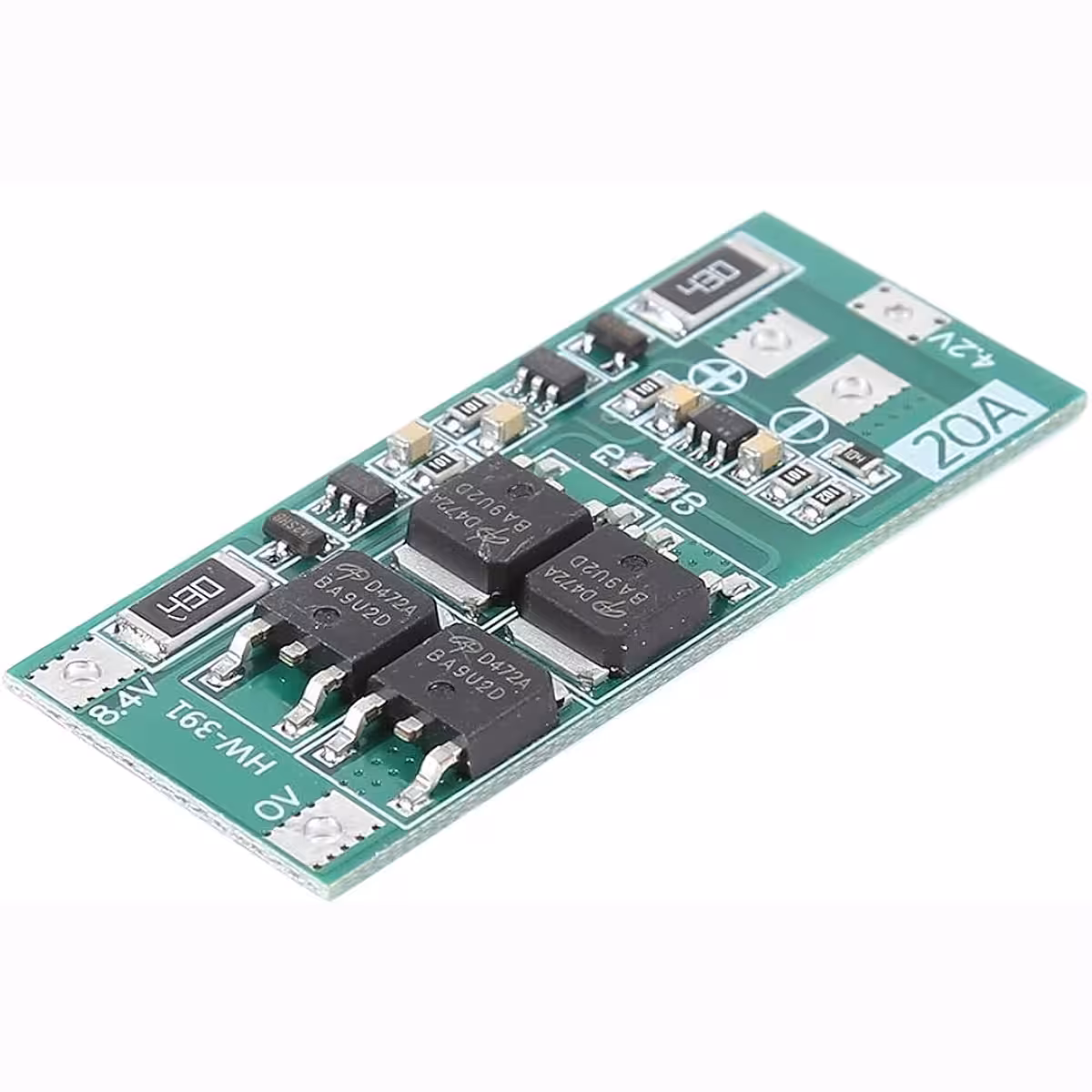

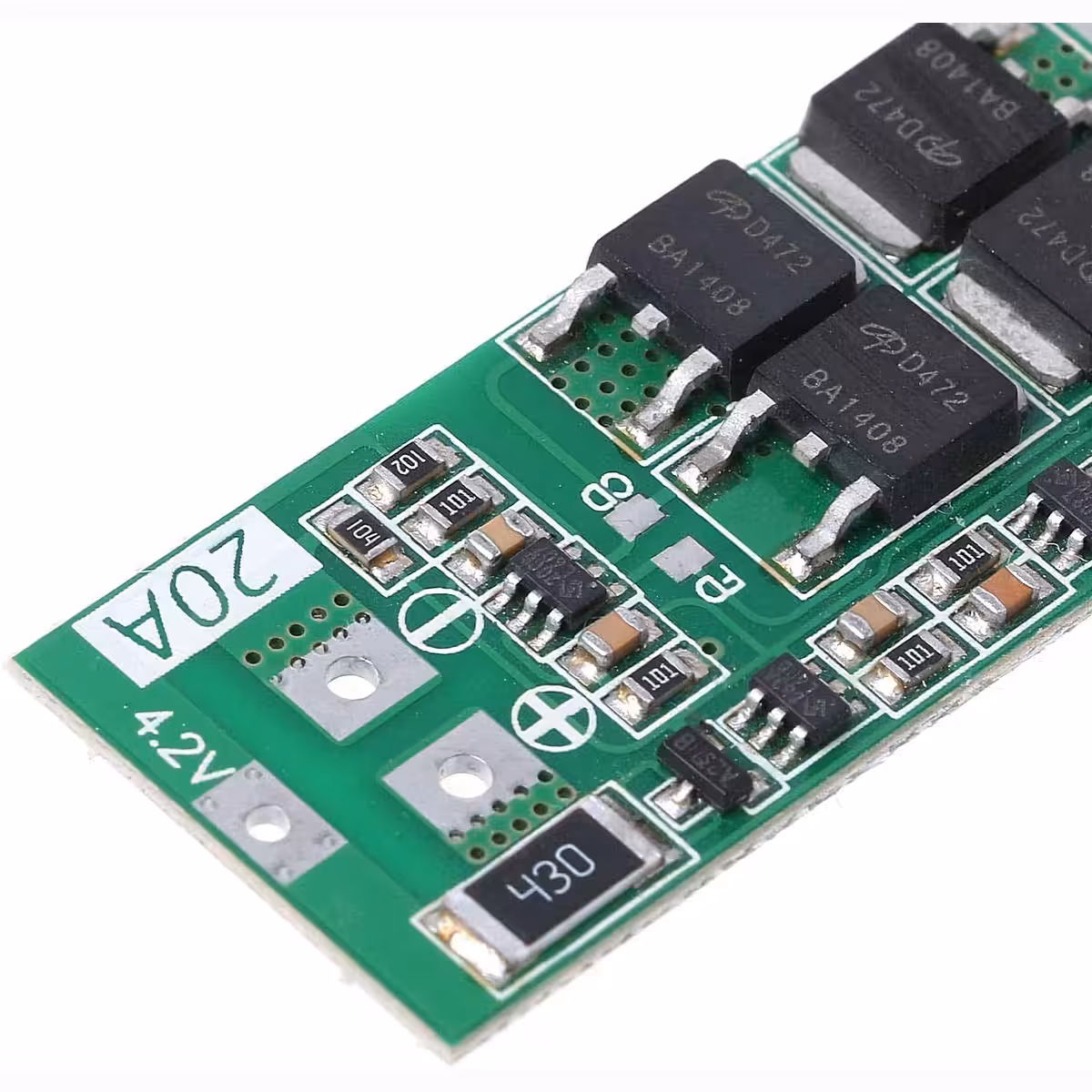

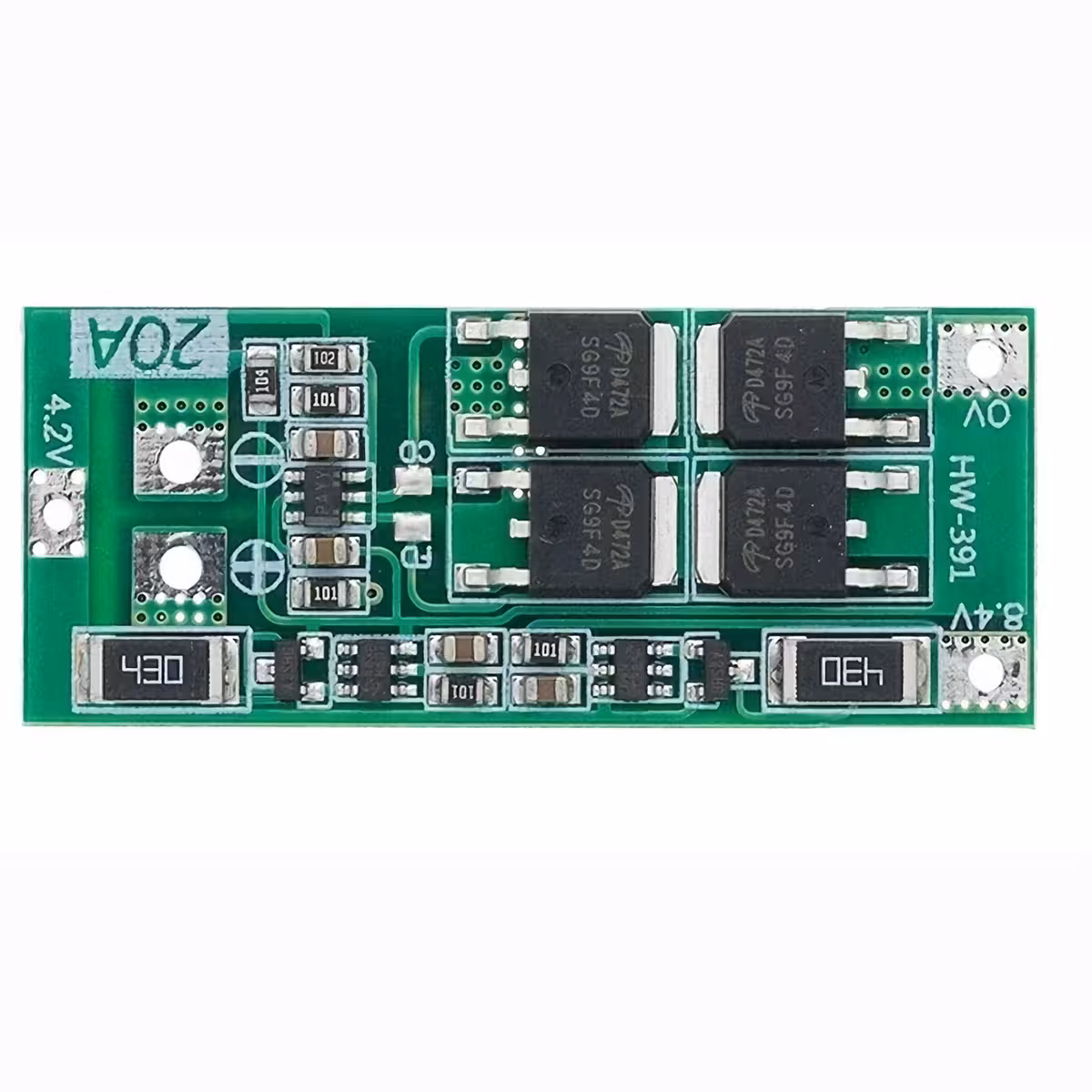

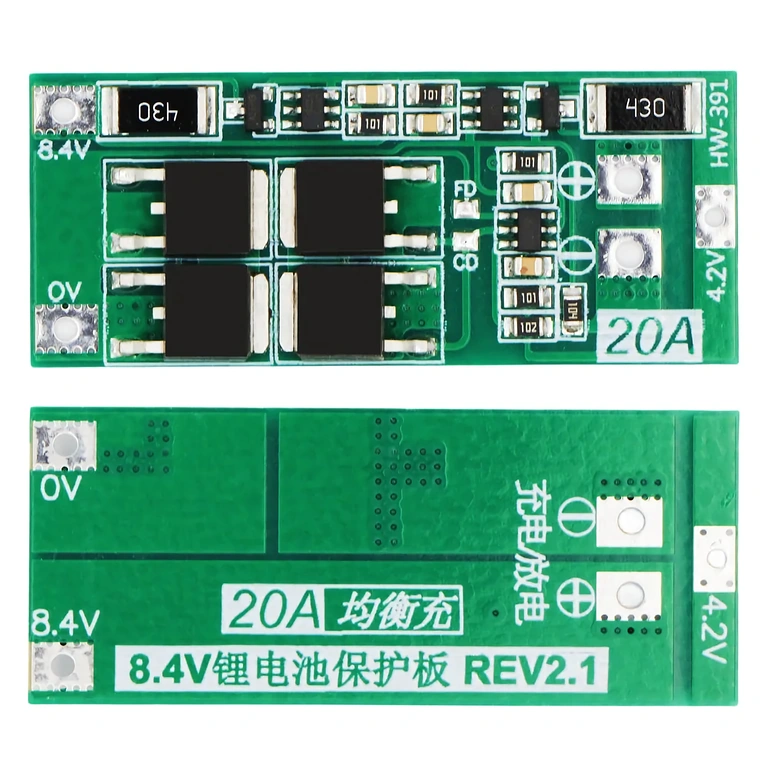

El módulo está diseñado para soportar una corriente continua de 20A (se recomienda el uso de un disipador para cargas elevadas) y picos de hasta 25A. La corriente de carga está limitada automáticamente a 10A para proteger las celdas frente al estrés térmico. La conexión se realiza mediante puntos claramente marcados: 0V (negativo de la celda 1), 4.2V (punto medio entre celdas) y 8.4V (positivo de la celda 2), mientras que la salida final está disponible en los bornes + y − de la placa. Es normal que la resistencia marcada como «430» se caliente ligeramente durante el balanceo; esto indica que el proceso de igualación está funcionando correctamente.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de módulo | BMS 2S con balanceo activo |
| Tensión nominal | 7.4V (2 × 3.7V) |
| Tensión de carga | 8.4V – 9.0V |
| Protección sobrecarga | > 4.3V por celda |
| Protección sobredescarga | < 2.3–2.5V por celda |
| Protección sobrecorriente | 25A |
| Corriente continua recomendada | 20A (requiere disipador en cargas altas) |
| Protección cortocircuito | Sí, reinicio automático (~200ms) |
| Corriente de carga limitada | 10A |
| Celdas compatibles | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |

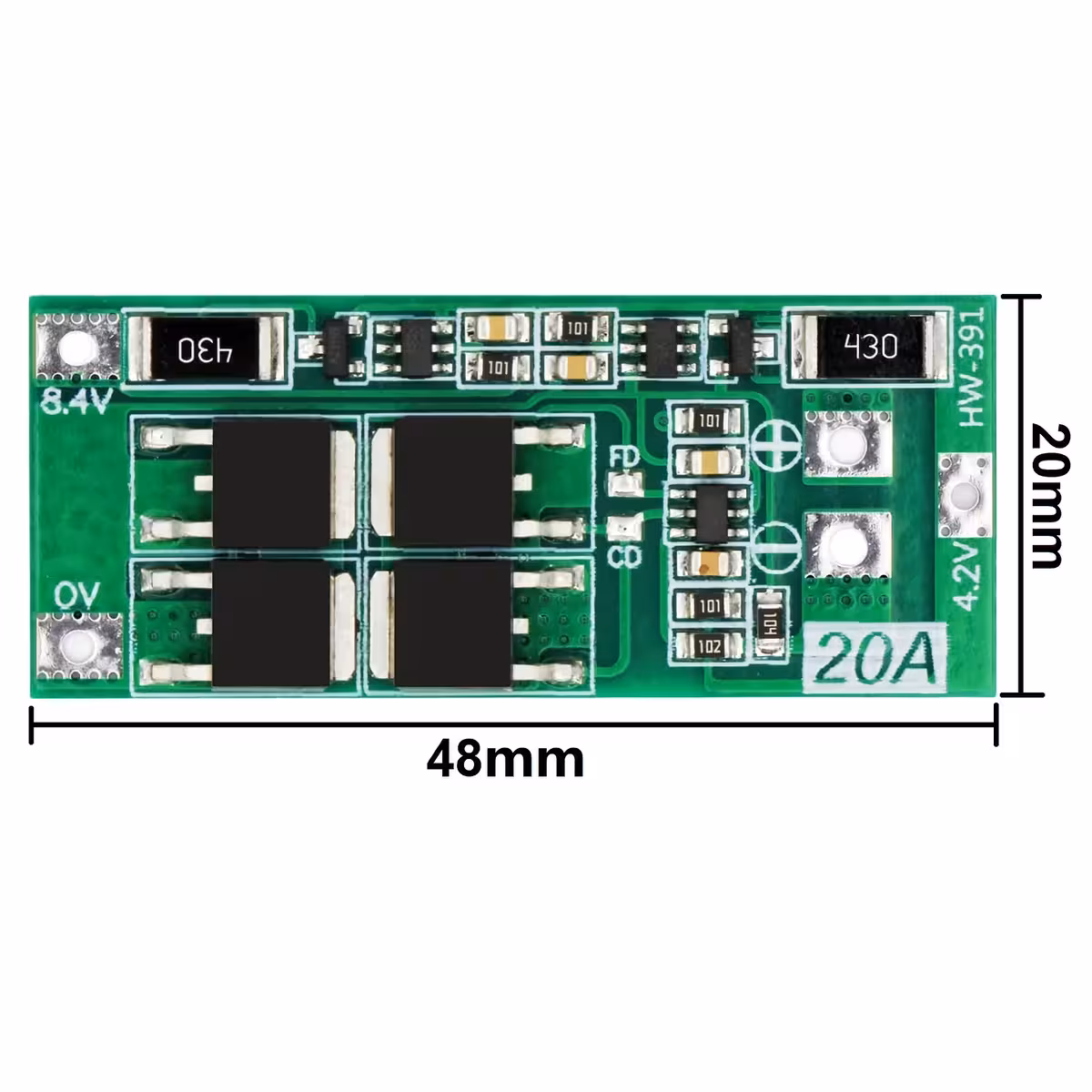

| Dimensiones | 48 × 20 × 3.4 mm |
| Cantidad | 2 unidades |
Instrucciones de uso
- Prepara las celdas: Asegúrate de que ambas baterías tengan tensiones similares (diferencia máxima de 0.1V) y resistencias internas parecidas.

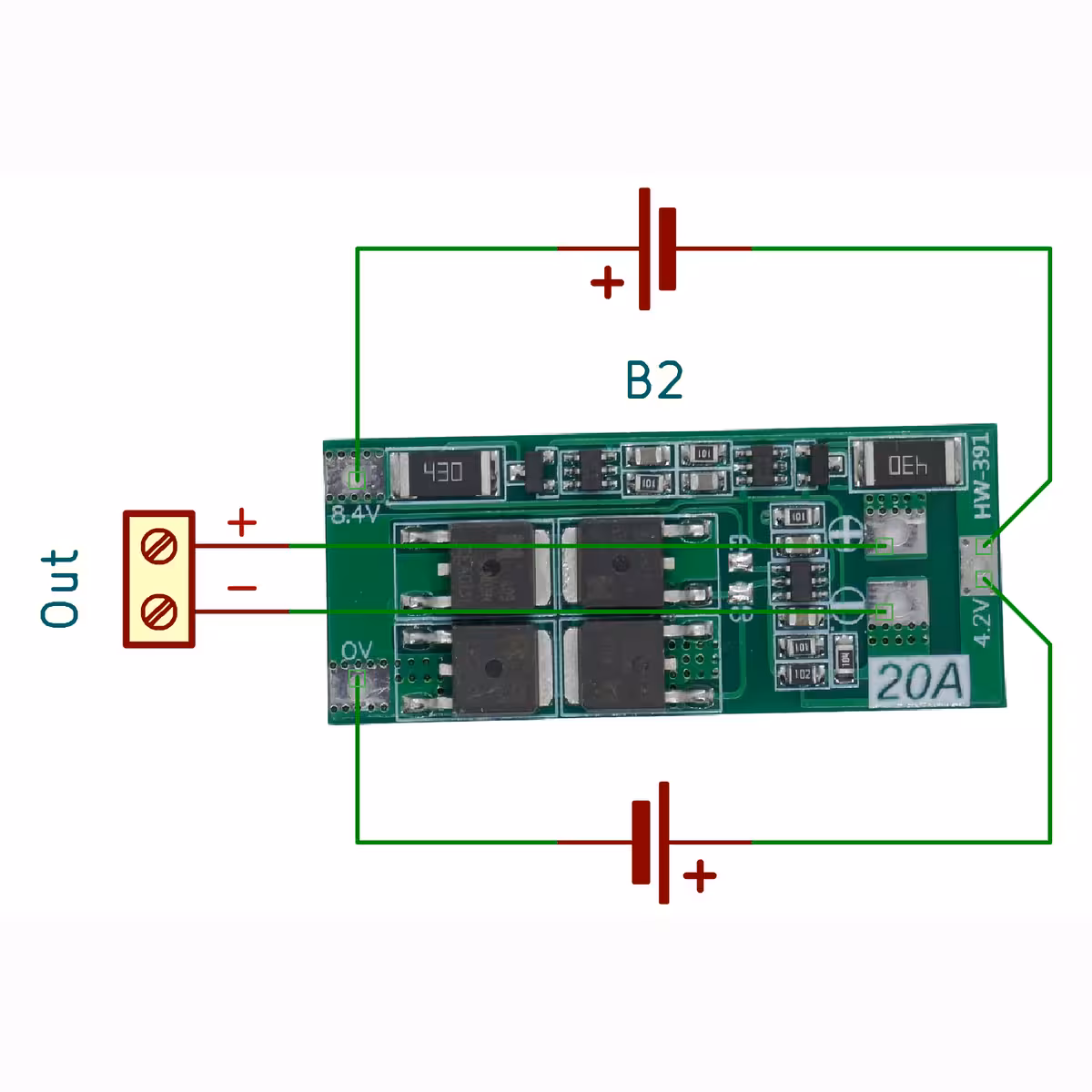

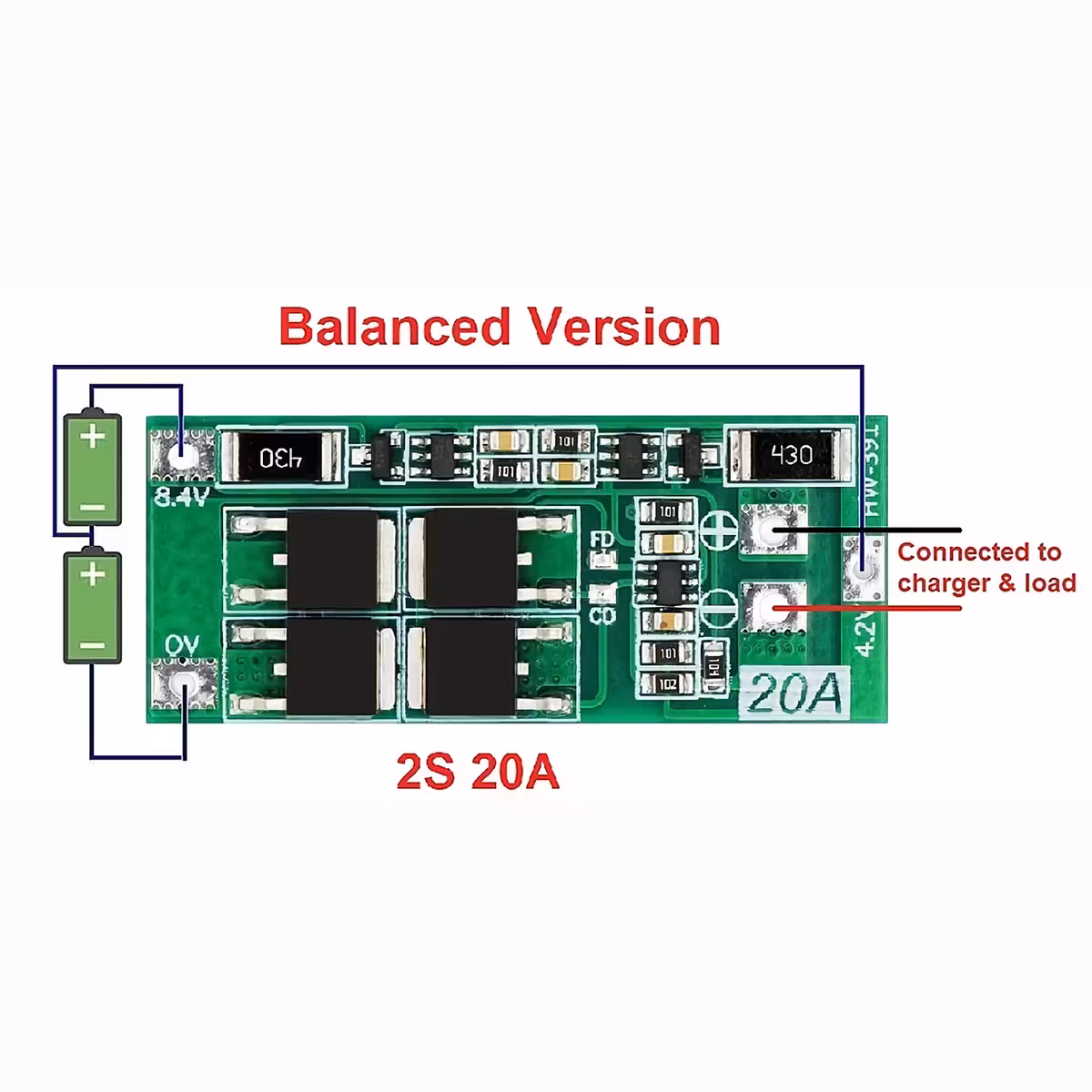

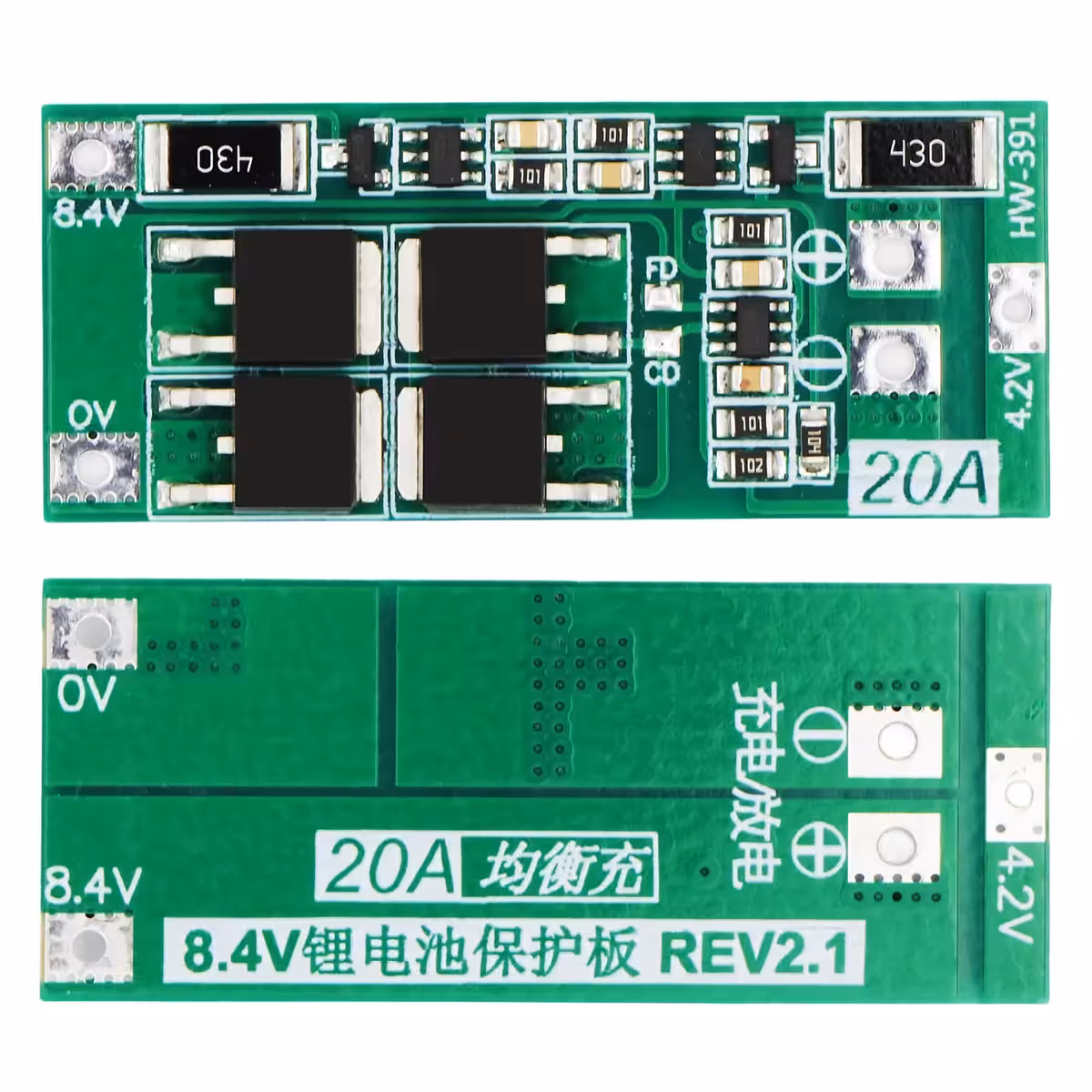

- Conecta la Celda 1: Une el negativo al punto 0V y el positivo al punto 4.2V de la placa.
- Conecta la Celda 2: Une el negativo al punto 4.2V (común con el positivo de la primera celda) y el positivo al punto 8.4V.
- Identifica los bornes de salida: Los bornes + y − de la placa son la salida hacia la carga y la entrada para el cargador.
- Activa el BMS: Conecta un cargador compatible (8.4–9.0V) a los bornes de salida para la primera activación; el BMS desbloqueará la salida automáticamente.
- Prueba de funcionamiento: Verifica la tensión de salida (~8.4V a plena carga) antes de conectar la carga final.
- Refrigeración: Para aplicaciones con corrientes cercanas a 20A, instala un disipador o asegúrate de que la placa tenga una ventilación adecuada.
Contenido del paquete

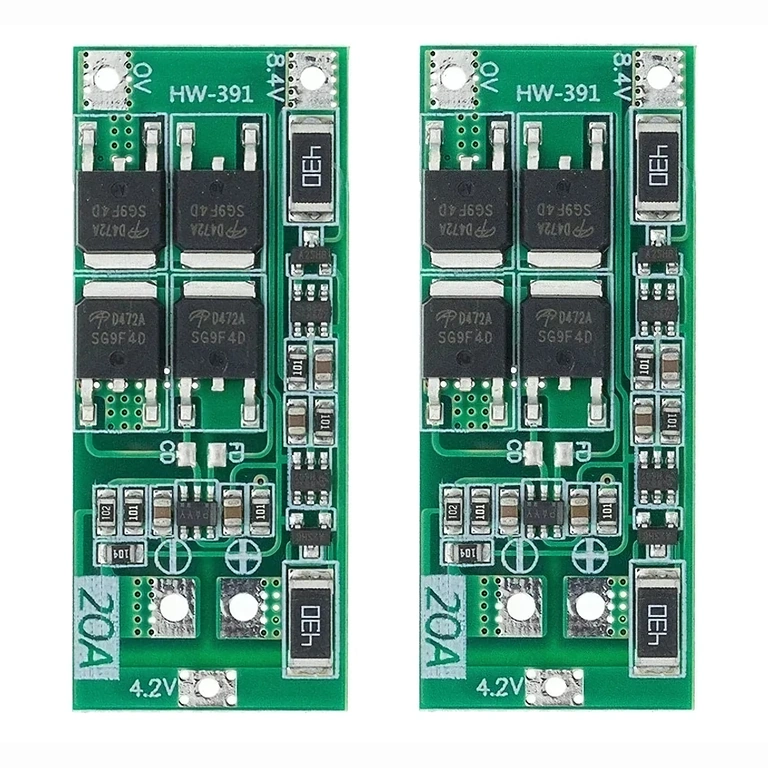

- 2 × Módulo BMS 2S 20A con balanceo (48 × 20 × 3.4 mm)
- Esquema de conexión incluido
Preguntas frecuentes
¿Puedo usar este BMS con baterías 26650 de alta capacidad?
Sí, el módulo es compatible con celdas 18650, 26650 y Li-Po siempre que la tensión nominal sea de 3.7V por celda. La corriente continua recomendada es de 20A independientemente de la capacidad.
¿Por qué se calienta la resistencia «430» durante la carga?
Es un comportamiento normal. Esta resistencia forma parte del circuito de balanceo activo y disipa la energía necesaria para igualar las tensiones. El calentamiento indica que la función de balanceo está trabajando correctamente.
¿Qué voltaje debe tener el cargador?
Se recomienda un cargador de 8.4V – 9.0V. El BMS limita automáticamente la corriente de carga a 10A, por lo que puedes usar fuentes de mayor capacidad sin riesgo para las baterías.
La salida no funciona al conectar por primera vez, ¿qué hago?
Es normal, el BMS entra en modo «reposo» hasta la primera carga. Conecta el pack a un cargador de 8.4V para activarlo. Tras esta activación, funcionará correctamente en cada uso.
¿Puedo conectar varios packs 2S en paralelo para mayor capacidad?
Sí, pero cada pack debe tener su propio BMS y todos deben estar equilibrados a la misma tensión antes de la conexión. Conectar en paralelo sin BMS individual puede generar corrientes peligrosas entre los packs.
