Controlador de carga de baterías XH-M602: configúralo una vez y automatiza el proceso
¿Te preocupa que tu batería se sobrecargue o se descargue en exceso? Con el módulo XH-M602, solo tienes que establecer los umbrales de inicio y parada una vez. Su relé interno gestiona automáticamente todo el ciclo de carga de baterías, eliminando la necesidad de supervisión manual y evitando daños. Es compatible con tensiones de entre 3.7V y 120V, desde una celda de litio hasta sistemas solares de 96V.
Nota: El XH-M602 es un controlador basado en relé que monitoriza la tensión y conmuta la fuente de carga externa. No genera la tensión de carga por sí mismo; requiere un cargador o fuente de alimentación externa compatible con tu batería.
¿Por qué elegir el módulo XH-M602? (Ventajas clave):
- Compatibilidad universal: Funciona con baterías de Li-Ion, Li-Polímero, LiFePO4, Ni-Cd, Ni-MH y plomo-ácido, desde 3.7V (una celda) hasta 120V (sistemas en serie).
- Control automático mediante relé: Define los umbrales de START y STOP una vez y el módulo gestionará la carga de forma autónoma.
- Pantalla LED de alta precisión (0.1V): Visualiza la tensión real de la batería en tiempo real, sin estimaciones imprecisas.
- Ideal para sistemas solares: Protege baterías de 24V, 48V o 72V contra sobrecargas en instalaciones fotovoltaicas.
- Reset rápido en 3 segundos: Pulsa simultáneamente START y STOP; la pantalla mostrará 888 y volverá a los ajustes de fábrica.

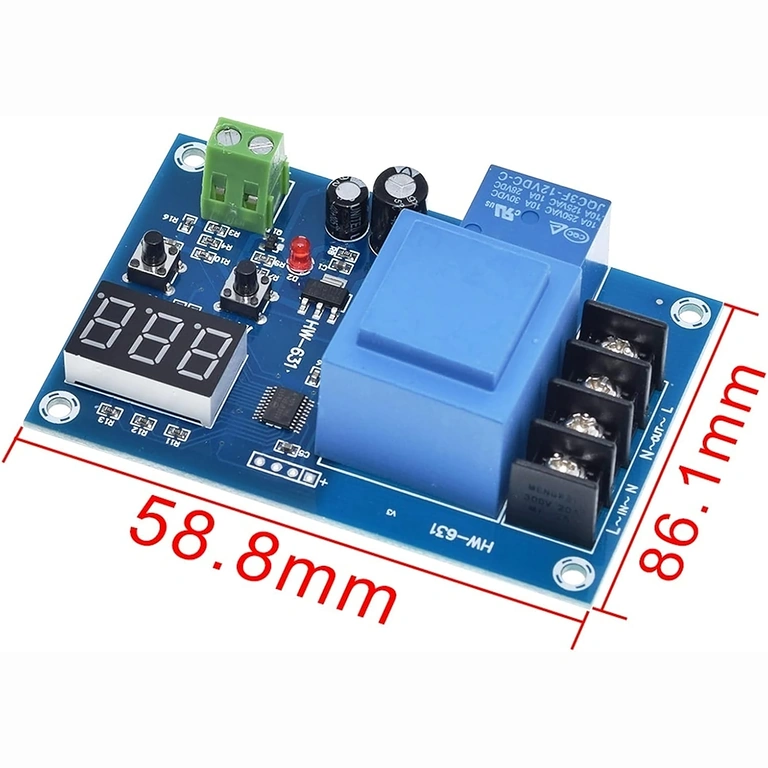

- Diseño compacto y fácil de integrar: Con unas dimensiones de 89 × 58 × 24 mm y 111g, es perfecto para cuadros eléctricos, cajas DIY o instalaciones fijas.
Detalles y rendimiento

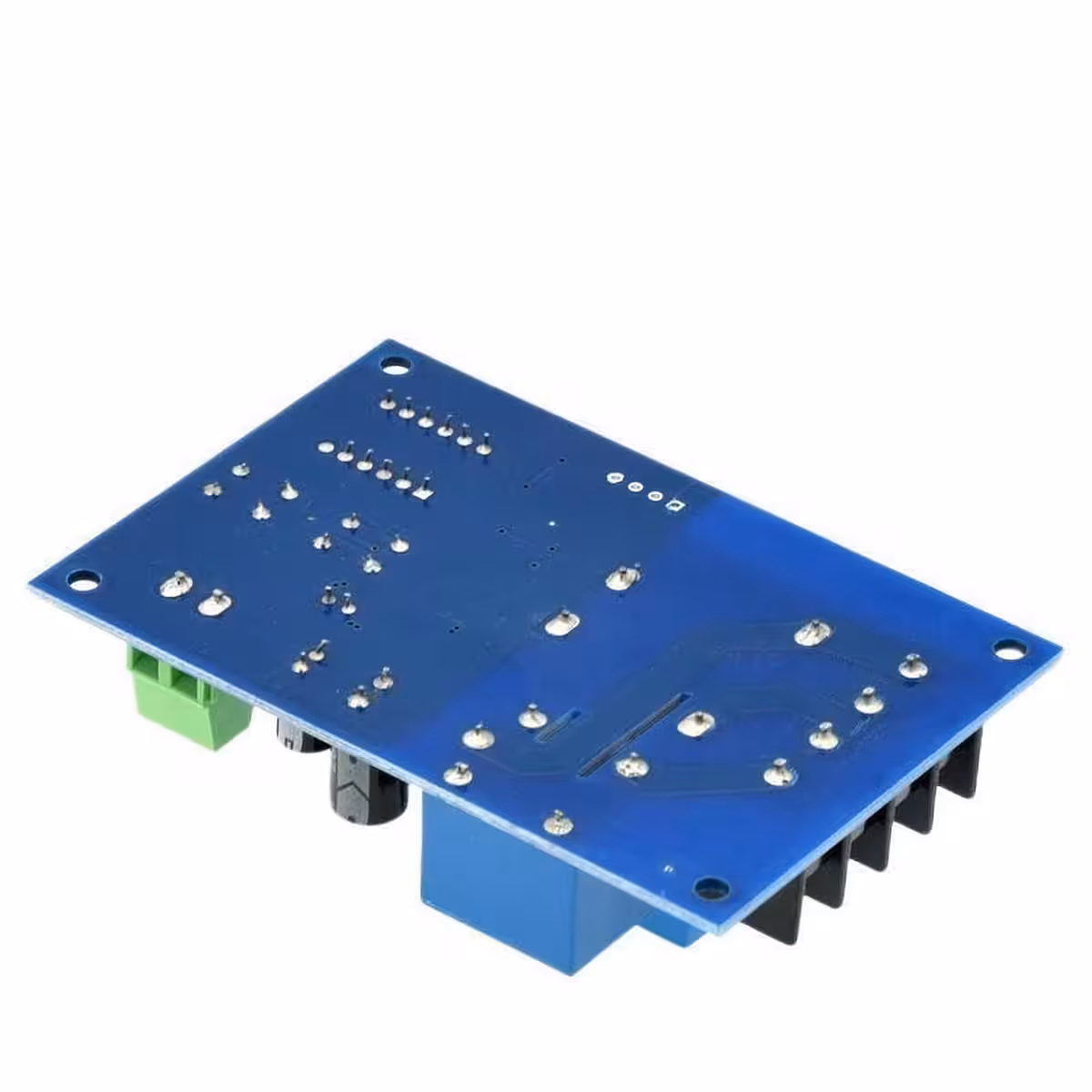

El corazón del módulo es un relé de conmutación que conecta o desconecta la fuente de carga según la tensión medida en los bornes de la batería. El umbral de START define la tensión mínima para reiniciar la carga, mientras que el umbral STOP corta el proceso al alcanzar el nivel deseado, evitando sobrecargas. El módulo se alimenta directamente a 220V AC, lo que lo hace ideal para instalaciones fijas en talleres, garajes, sistemas fotovoltaicos o SAI industriales.
| Parámetro | Valor / Detalle |
|---|---|
| Modelo | XH-M602 |
| Tensión monitorizada | 3.7V – 120V |
| Tensiones configurables | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Tipo de control | Relé ON/OFF (carga automática) |
| Pantalla | LED, precisión 0.1V |
| Alimentación del módulo | 220V AC |
| Tipos de batería | Li-Ion, Li-Polímero, LiFePO4, Ni-Cd, Ni-MH, Plomo-ácido |
| Aplicaciones principales | Automoción 12V, solar, SAI, vehículos eléctricos, DIY |
| Dimensiones | 89 × 58 × 24 mm |
| Peso | 111g |
Instrucciones de programación y uso
- Configurar umbral START (inicio): Mantén pulsado el botón START durante 3 segundos hasta que el valor parpadee, ajusta la tensión con + y –, y confirma con START.
- Configurar umbral STOP (parada): Mantén pulsado el botón STOP durante 3 segundos hasta que el valor parpadee, ajusta la tensión con + y –, y confirma con STOP.
- Reset a valores de fábrica: Mantén pulsados START y STOP simultáneamente hasta que aparezca 888 en pantalla.

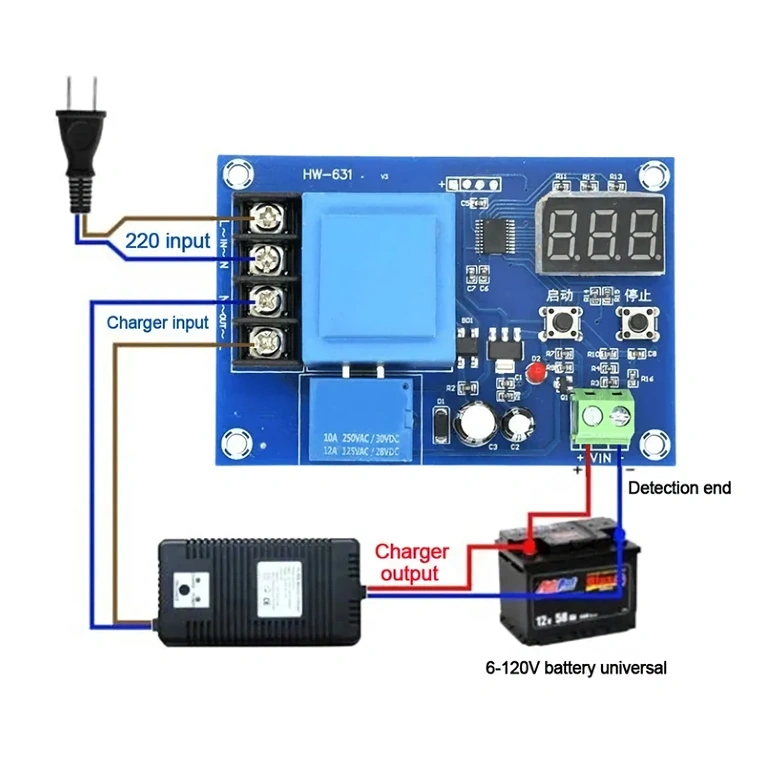

- Conexión: Conecta los bornes del módulo a la batería respetando la polaridad (+ y –) y la fuente de carga externa a la salida del relé.
- Verificación: Al alcanzar el umbral STOP, el relé se abre y la carga se detiene; cuando la tensión cae por debajo del umbral START, el relé se cierra y reanuda el ciclo.
Contenido del paquete
- 1 × Módulo controlador de carga de baterías XH-M602
Preguntas frecuentes
¿Funciona con la batería de 12V de un coche?
Sí. Puedes configurar el STOP en 14.4V (carga completa) y el START en 12.0V (descarga mínima permitida), y el relé gestionará automáticamente el ciclo para cualquier batería de plomo-ácido de 12V.
¿Se puede usar en sistemas con paneles solares?
Sí, es una de sus aplicaciones más comunes. Controla la conexión de la fuente de carga (panel + regulador) a baterías de 24V, 48V o 72V, protegiéndolas contra sobrecargas independientemente de las variaciones en la producción solar.
¿El módulo genera la tensión de carga?
No. El XH-M602 es un controlador, no un cargador. Monitoriza la tensión y acciona un relé para conectar o desconectar tu fuente de carga externa. Necesitarás un cargador adecuado para el tipo de batería que utilices.
¿Qué precisión tiene la medición de tensión?
La pantalla LED muestra la tensión con una resolución de 0.1V, suficiente para gestionar correctamente los ciclos de carga en todos los tipos de baterías soportadas, incluidas las de litio (Li-Ion y LiFePO4) que requieren rangos de tensión precisos.
