Temporizador de relé 12V con pantalla dual: el control preciso que tus proyectos necesitan
¿Necesitas activar una bomba tras 10 segundos, detener un motor en un intervalo fijo o crear un ciclo repetitivo sin supervisión? Este temporizador de relé programable de 12V con doble pantalla LED te ofrece un control absoluto, una visualización clara y ajustes que se mantienen incluso tras un corte de corriente.
Nota: Los ajustes configurados se guardan automáticamente en la memoria interna, garantizando que el dispositivo retome su funcionamiento exactamente donde lo dejó tras un reinicio.
¿Por qué elegir este modelo? (Ventajas clave):

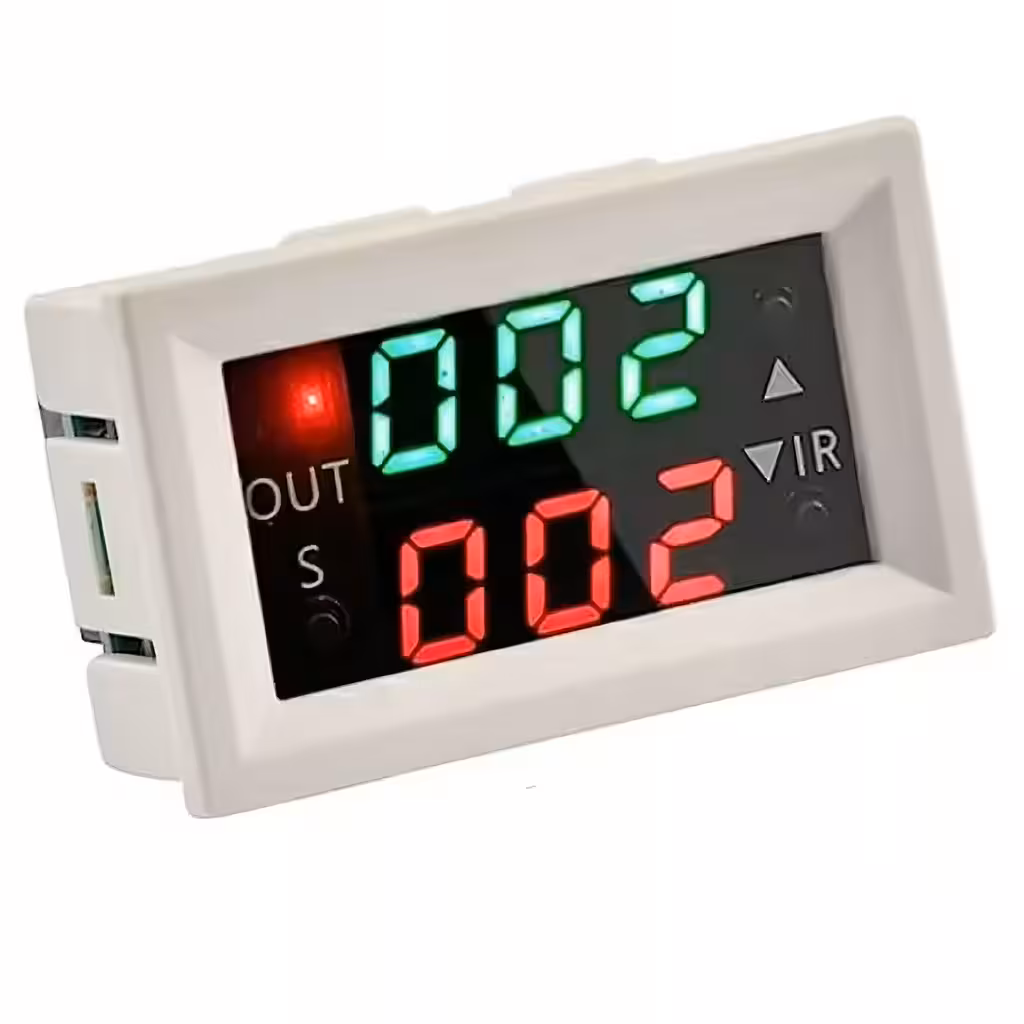

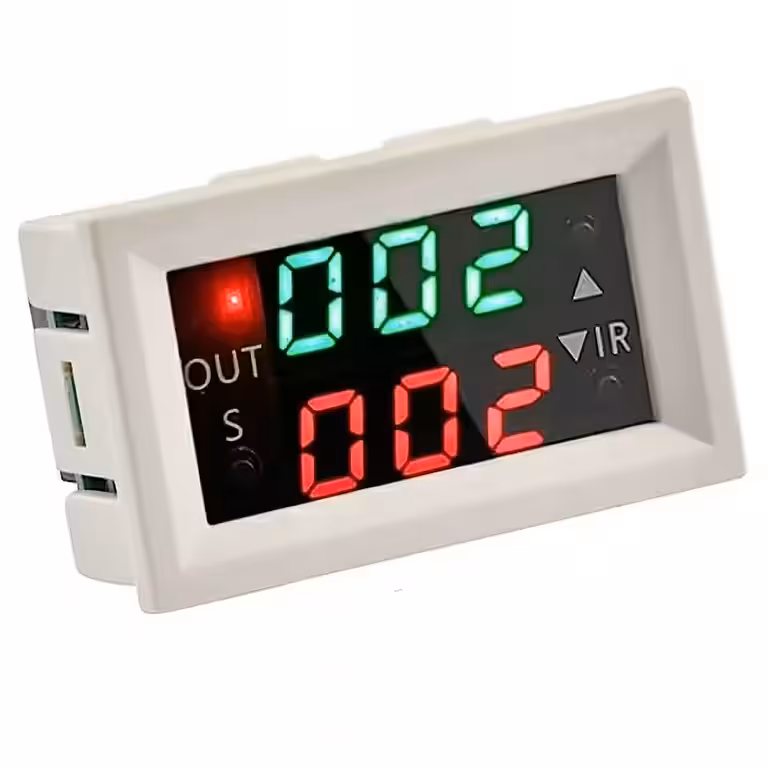

- Pantalla LED bicolor — verde para T1 y roja para T2, visibles simultáneamente; sabrás en todo momento qué intervalo está activo.

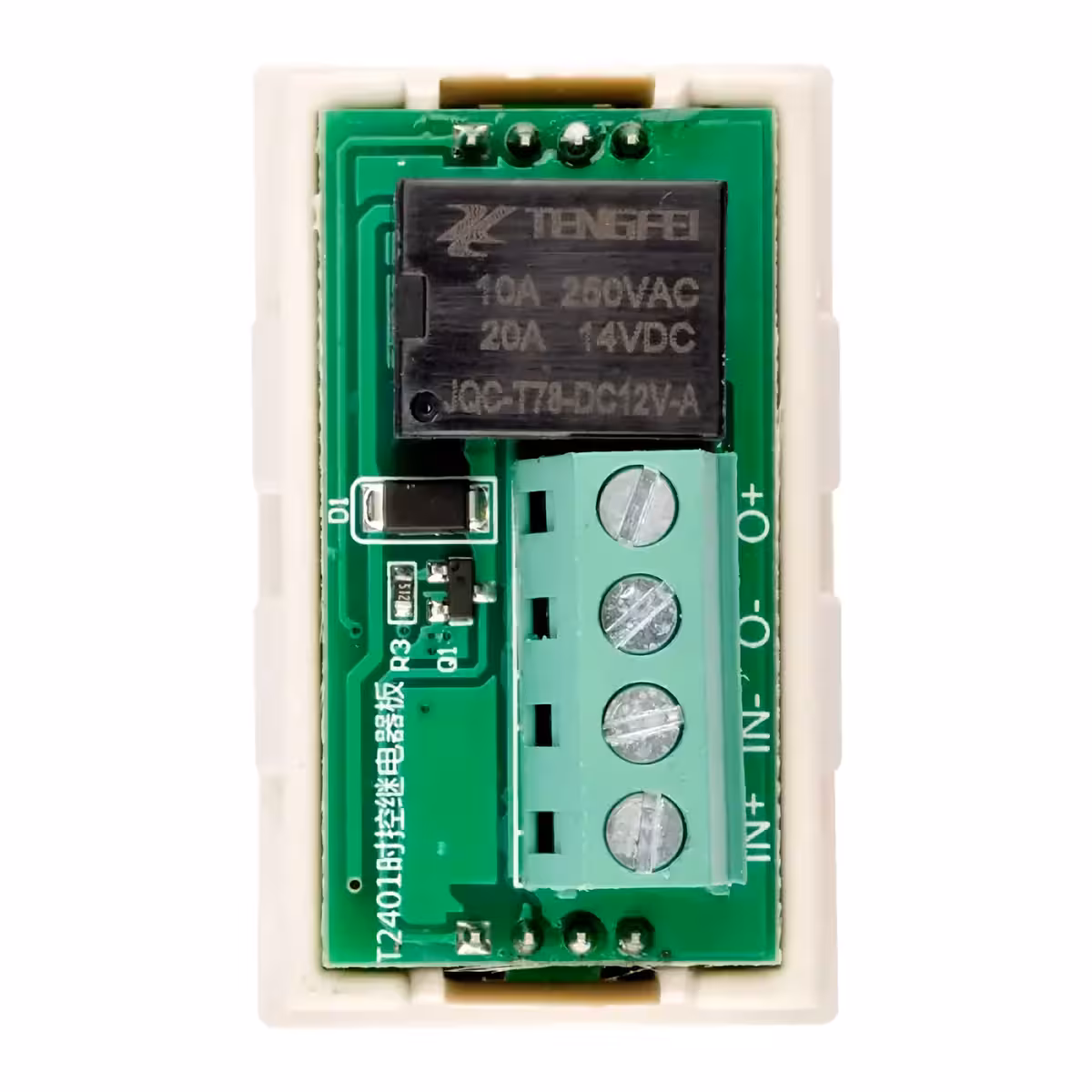

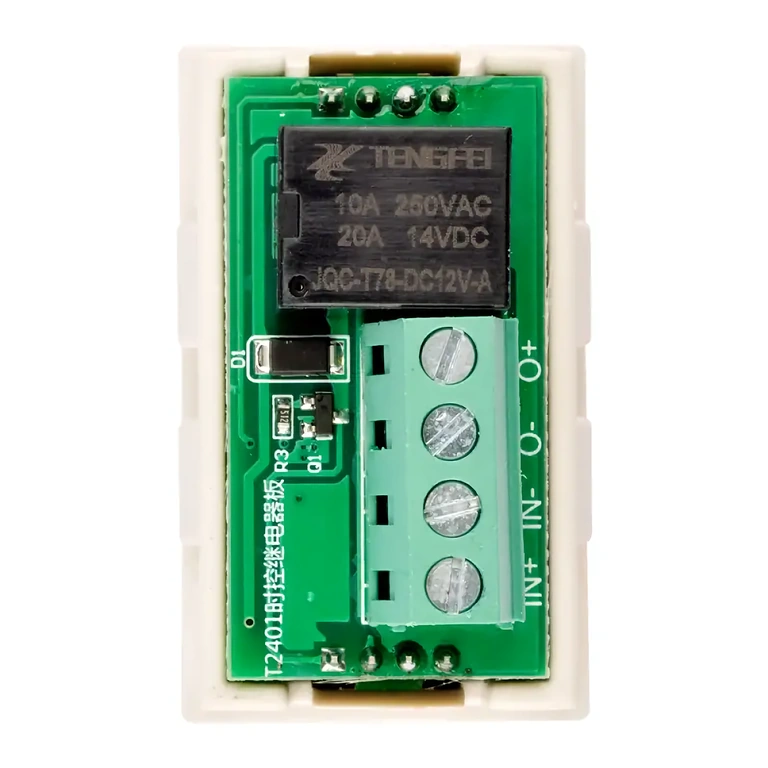

- Relé de 20A — capaz de conmutar motores, bombas, electroválvulas y ventiladores con total fiabilidad; el doble de capacidad que los módulos estándar de 10A.
- 3 modos de funcionamiento — Delay para una acción retardada, Timing para una duración controlada y Loop para ciclos infinitos sin intervención manual.
- Intervalo de 0 a 999 (segundos, minutos u horas) — desde un pulso de un segundo hasta procesos de 999 horas, todo en un mismo dispositivo.
- Memoria no volátil — tras un corte de luz, el módulo reanuda su tarea automáticamente sin necesidad de reprogramar.
- Bloqueo de ajustes (P3) — evita modificaciones accidentales en instalaciones fijas o entornos de acceso compartido.
- Diseño compacto y montaje estándar — con unas dimensiones de 47.6 × 28.6 × 33.2 mm, se integra perfectamente en paneles de control o cajas industriales sin adaptaciones complejas.
Detalles y rendimiento técnico
El corazón de este módulo es un microcontrolador de alta precisión que gestiona de forma independiente los dos intervalos de tiempo, manteniendo la sincronización en la pantalla dual sin retardos. La función P2 (prioridad de conmutación) te permite decidir si el ciclo comienza con el relé activo o inactivo, un detalle esencial para cargas que no toleran impulsos no deseados al encenderse. Sus tres botones físicos (S, △, ▽) ofrecen una respuesta firme y permiten navegar por el menú en segundos, incluso con guantes de trabajo.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de alimentación | 12V DC |
| Corriente máxima del relé | 20A |
| Intervalo de tiempo | 0 – 999 segundos / minutos / horas |
| Modos de trabajo | Delay, Timing, Loop (ciclo repetitivo) |
| Pantalla | LED digital dual (verde T1 + roja T2) |
| Memoria de ajustes | No volátil (guarda los datos al apagar) |
| Botones de control | 3 (S, △, ▽) |

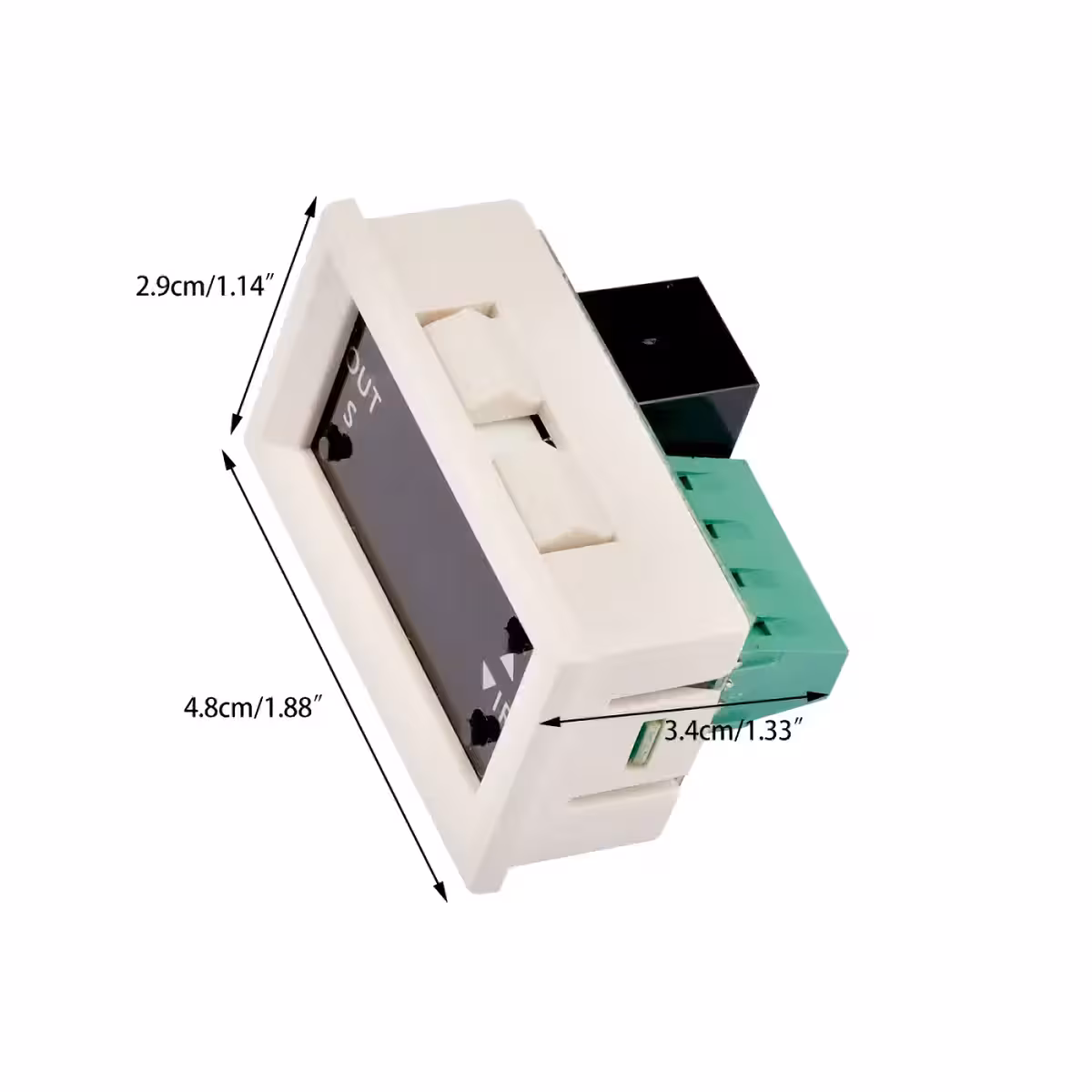

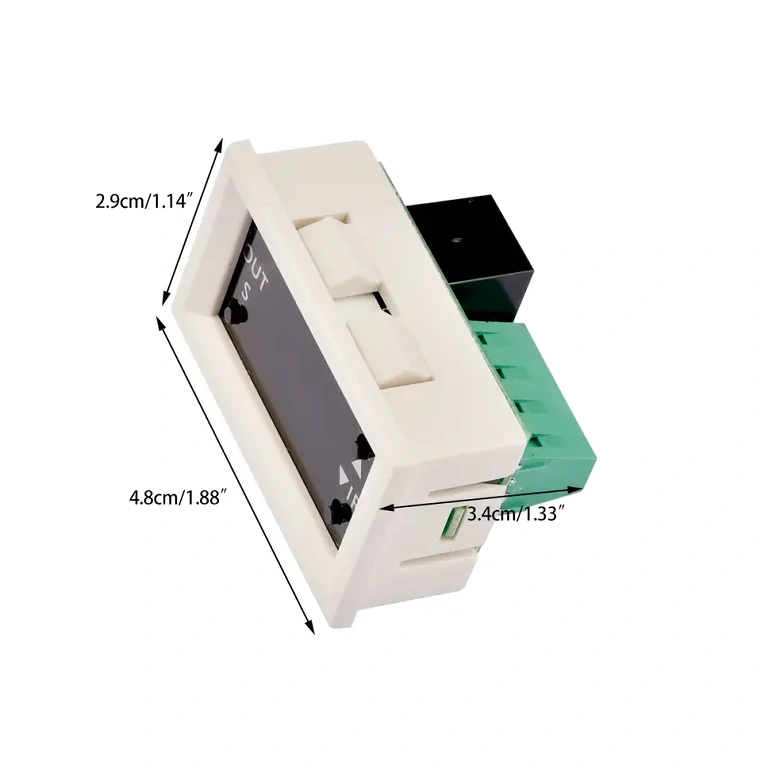

| Dimensiones del módulo | 47.6 × 28.6 × 33.2 mm |
| Dimensiones de montaje | 45 × 26.1 mm |
Instrucciones de programación y uso
- Mantén pulsado el botón „S” durante 6 segundos para acceder al menú de configuración.
- Usa las teclas „△” o „▽” para ajustar los valores; pulsa de nuevo „S” para pasar al siguiente parámetro.

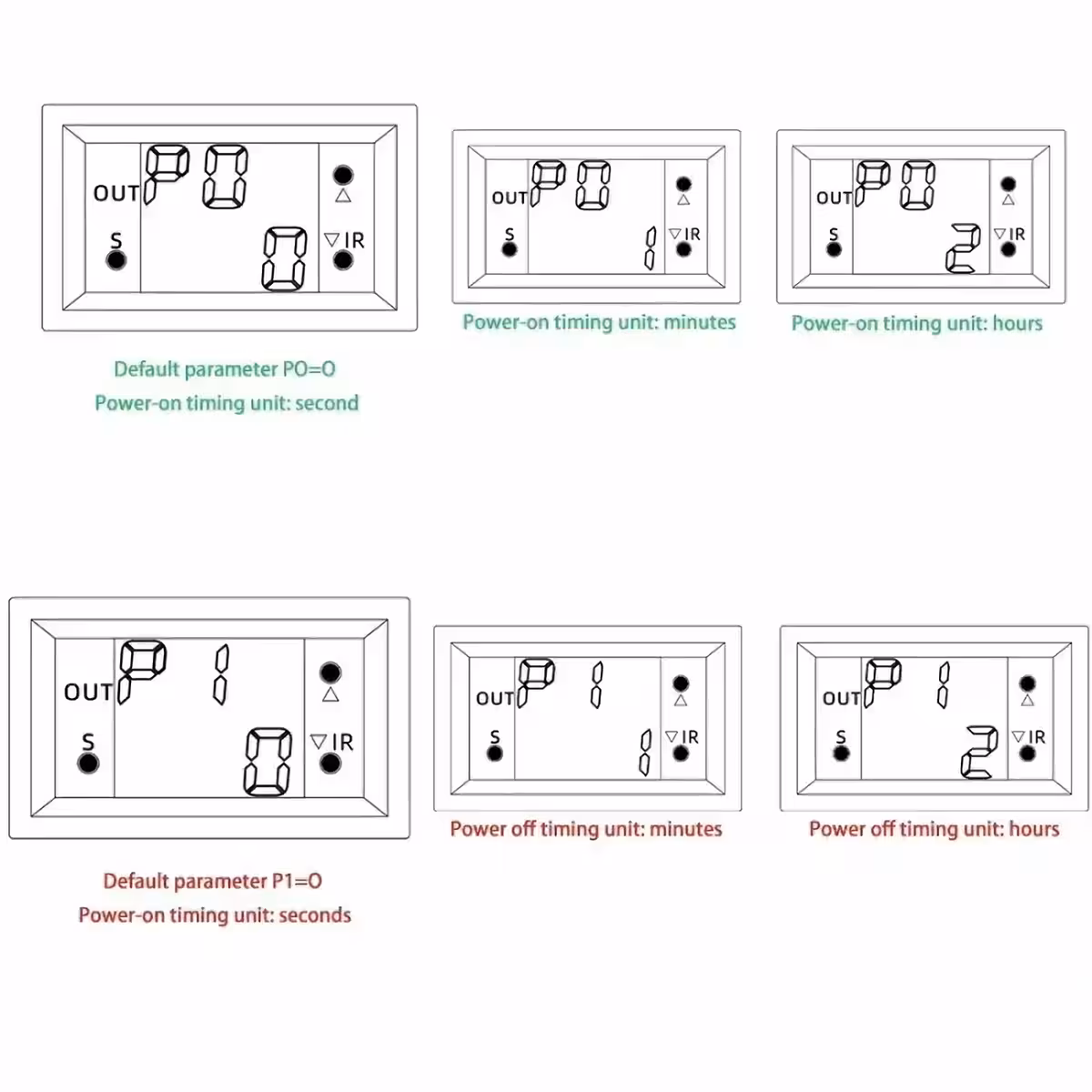

- P0 – Unidad de tiempo para el Tiempo 1 (pantalla verde): P0-0 = segundos | P0-1 = minutos | P0-2 = horas.
- P1 – Unidad de tiempo para el Tiempo 2 (pantalla roja): P1-0 = segundos | P1-1 = minutos | P1-2 = horas.

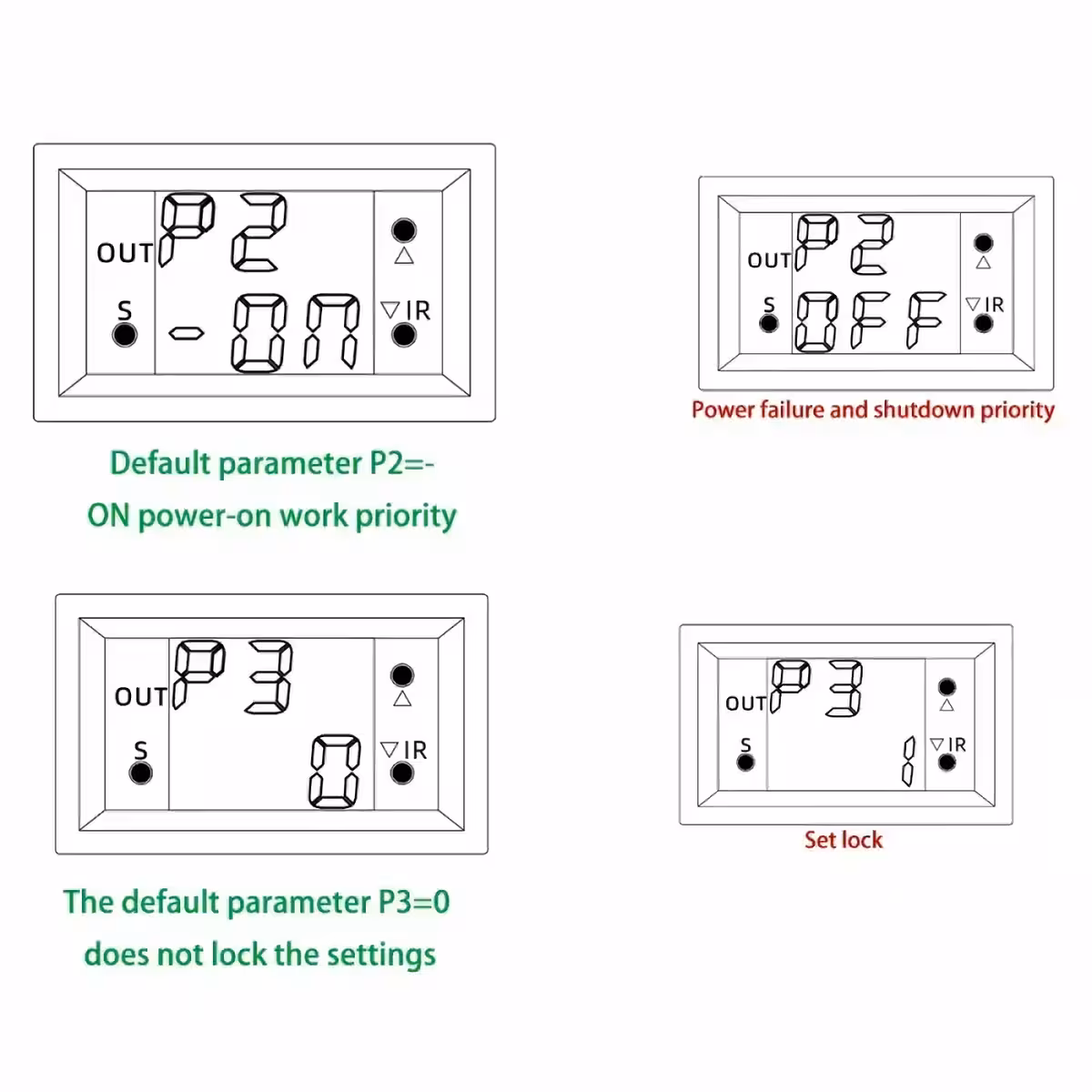

- P2 – Prioridad de conmutación: P2-on = prioridad de encendido | P2-off = prioridad de apagado.
- P3 – Bloqueo de ajustes: P3-0 = desbloqueado | P3-1 = bloqueado (protección contra cambios).
- Pulsa dos veces el botón „S” para entrar en la interfaz de ajuste de duraciones: pantalla verde = Tiempo 1, pantalla roja = Tiempo 2.
- Ejemplo de encendido retardado: 6 segundos – configura P1-0, verde: 000, rojo: 006.
- Ejemplo de apagado retardado: 5 segundos – configura P0-0, verde: 005, rojo: 000.

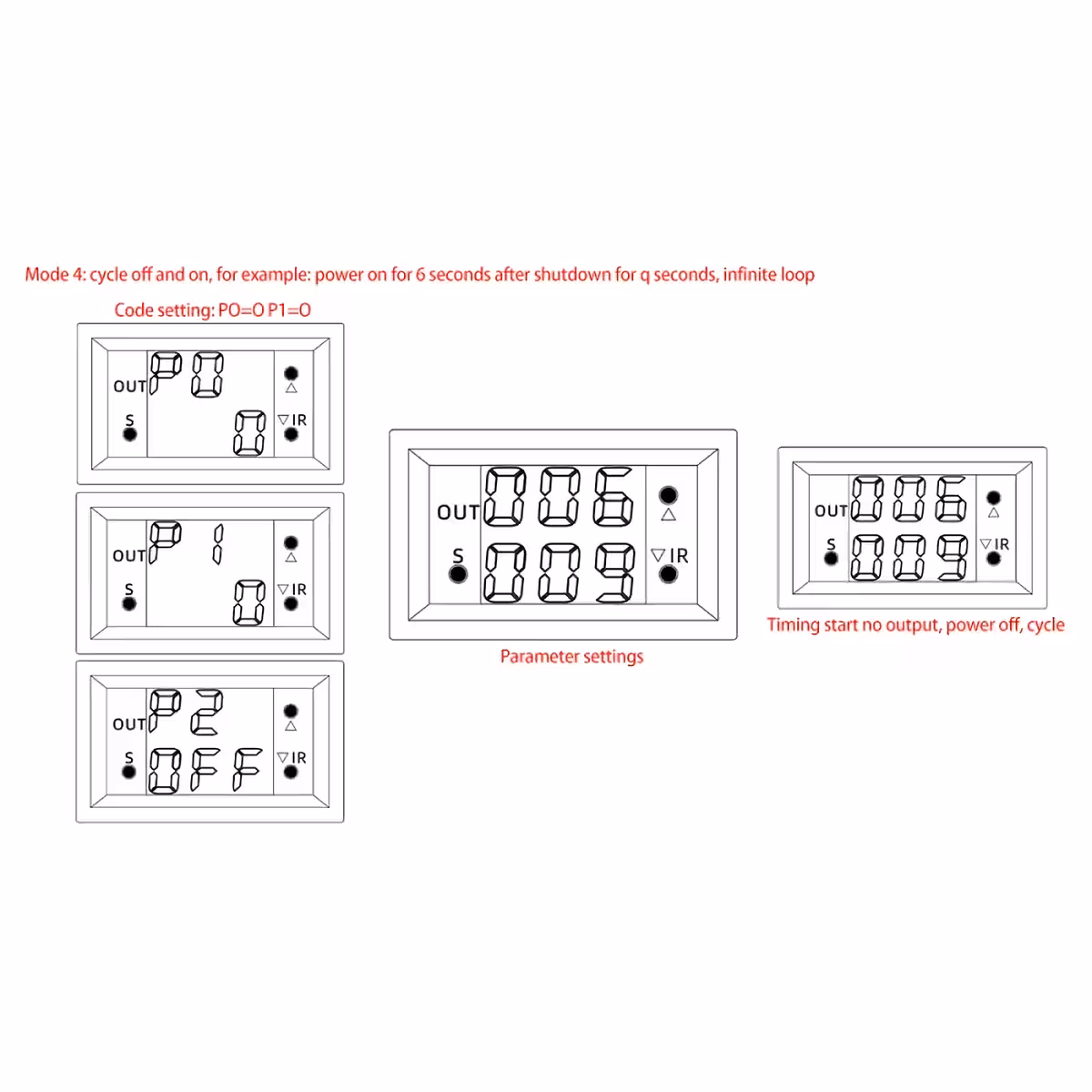

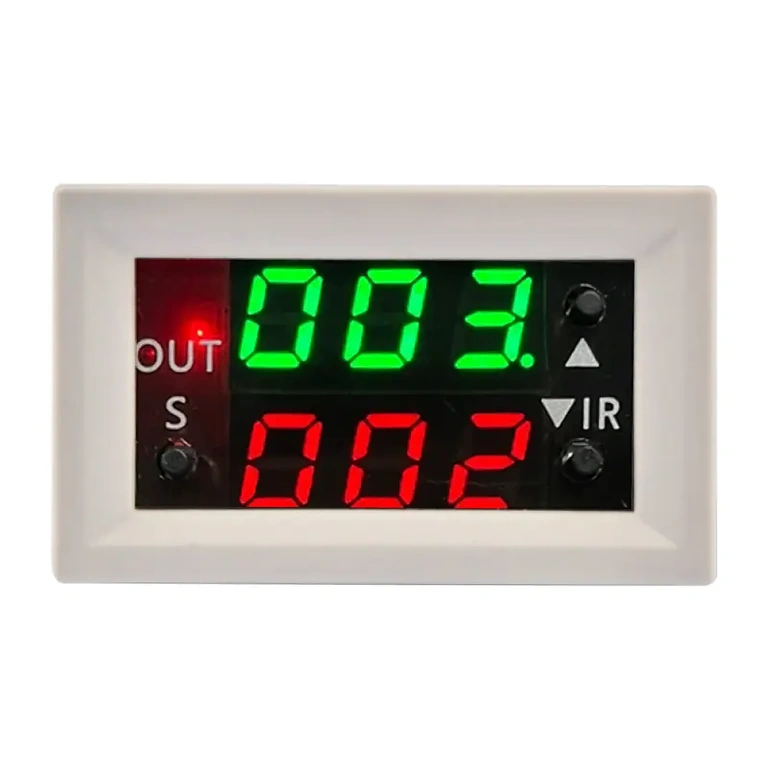

- Ejemplo de ciclo infinito: 3 seg encendido / 2 seg apagado – configura P0-0, P1-0, P2-ON, verde: 003, rojo: 002.
Contenido del paquete
- 1 x Módulo temporizador de relé programable 12V con pantalla LED dual
Preguntas frecuentes
¿Qué ocurre con los ajustes si se corta la alimentación?
El módulo cuenta con memoria no volátil que guarda automáticamente todos los parámetros. Al recuperar la corriente, el dispositivo retoma su funcionamiento con la configuración previa sin necesidad de reprogramar.
¿Puedo usar este módulo para controlar un motor de corriente continua?
Sí, el relé integrado soporta cargas de hasta 20A, siendo ideal para motores DC, pequeñas bombas, ventiladores o electroválvulas, siempre que el consumo no supere dicho límite.
¿Cuál es la diferencia entre el modo Delay y el modo Loop?
El modo Delay activa el relé una sola vez tras el intervalo configurado. El modo Loop crea un ciclo repetitivo infinito, alternando entre el estado activo (T1) e inactivo (T2), perfecto para iluminación intermitente o procesos periódicos.
¿Se puede alimentar a 24V o solo a 12V?
Este modelo está diseñado exclusivamente para alimentación a 12V DC. Aplicar un voltaje superior puede dañar el circuito de forma irreversible. Para 24V, se requiere un modelo específico o un convertidor DC-DC reductor.
¿Qué precisión tiene la temporización?
El módulo ofrece una alta precisión a nivel de segundo gracias a su microcontrolador. Para intervalos largos (horas), el margen de error es despreciable en aplicaciones de automatización estándar.
