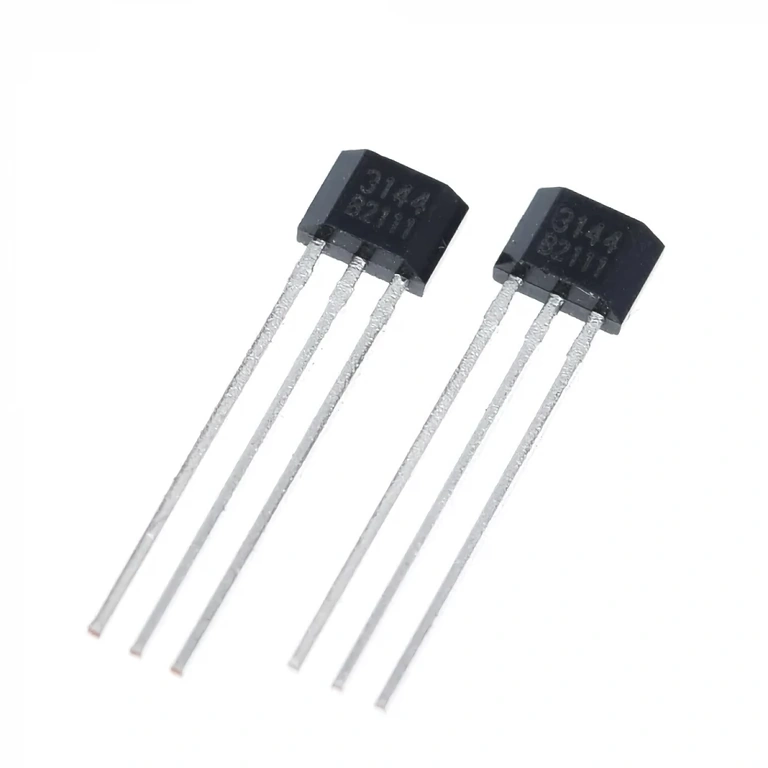

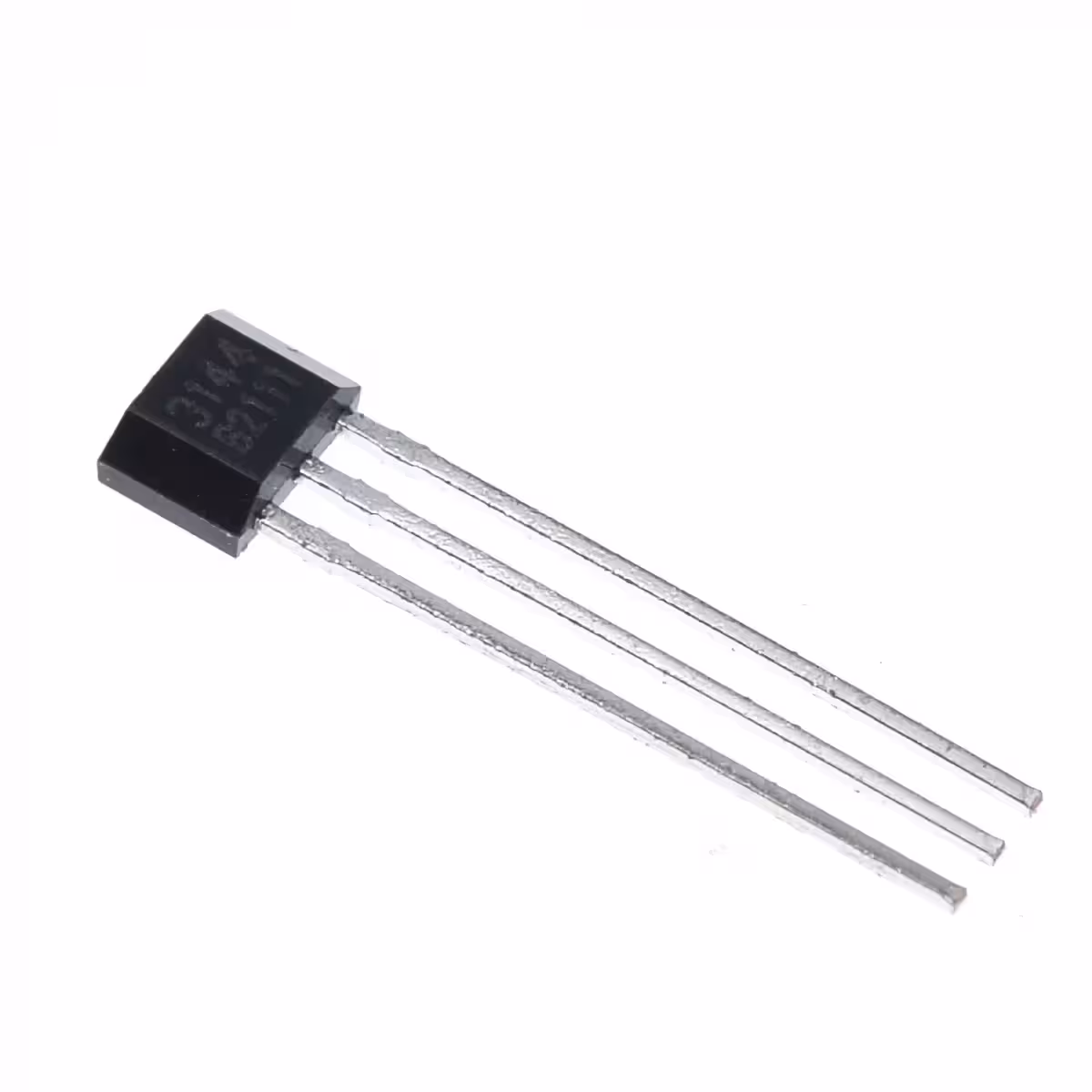

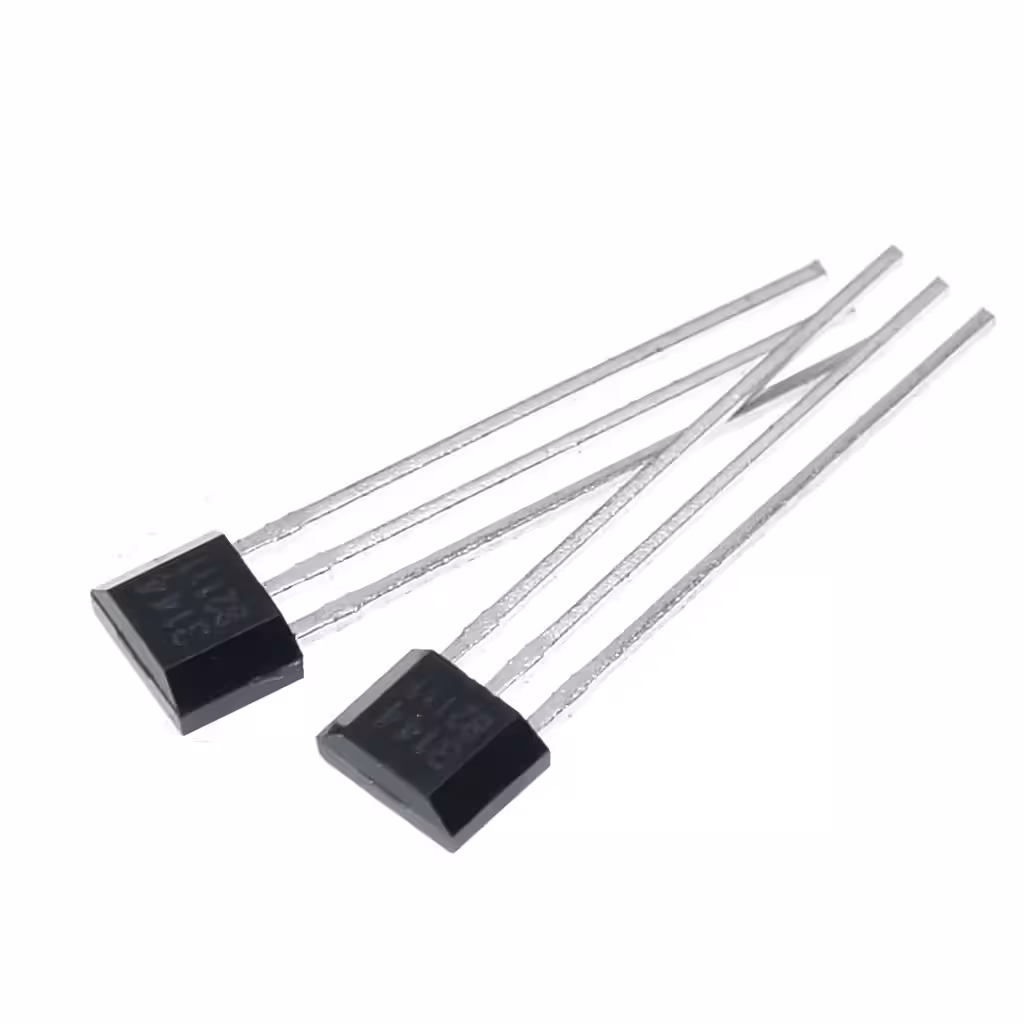

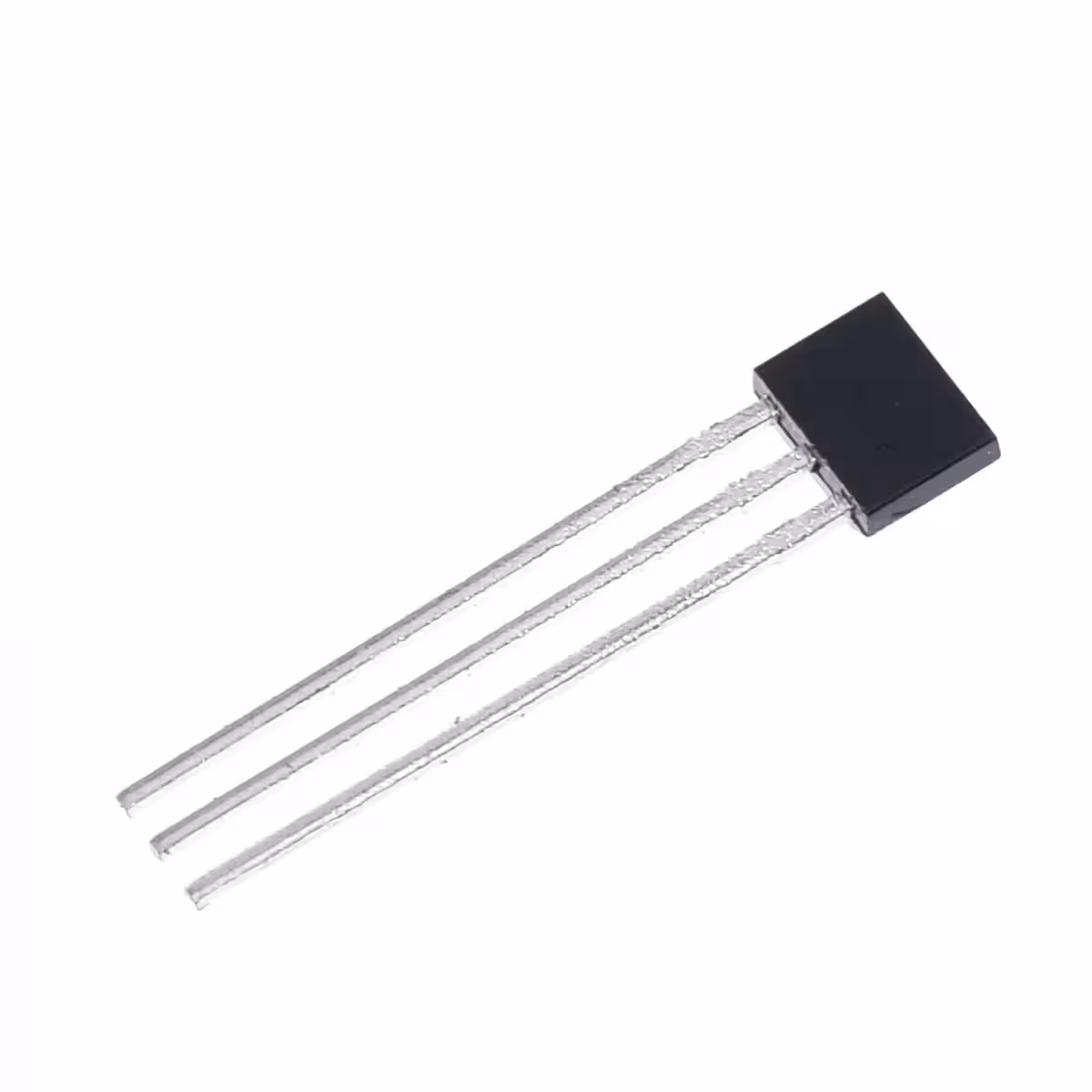

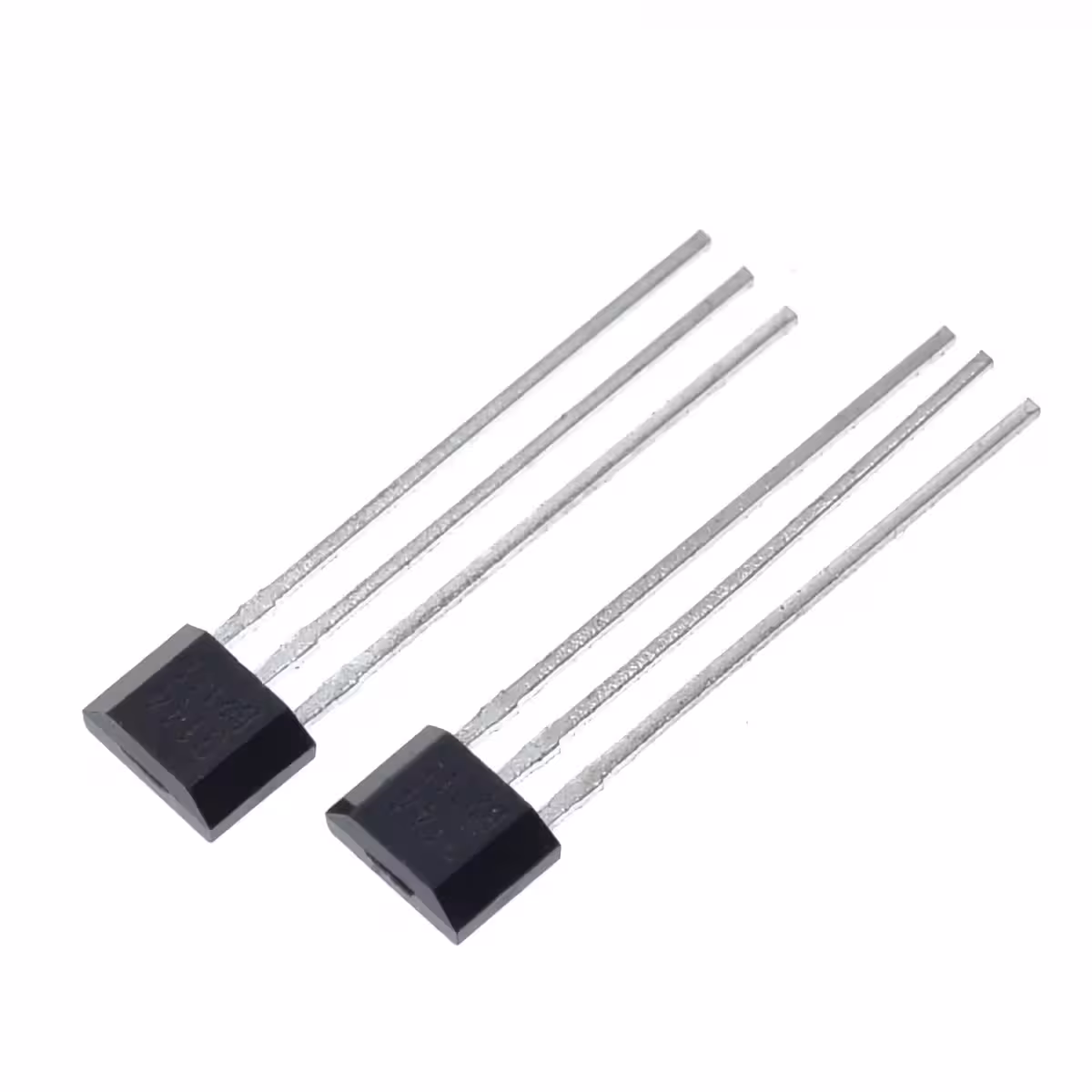

Sensores HALL magnéticos bipolares para motor BLDC – Kit de sustitución completa (3 unidades)
¿Tu motor eléctrico vibra al arrancar, emite ruidos extraños o directamente no se mueve? El problema más habitual suele estar en los sensores HALL. Este set de 3 sensores magnéticos bipolares es la solución directa para motores BLDC de bicicletas eléctricas, patinetes, scooters y hoverboards, permitiéndote reparar el motor sin necesidad de cambiarlo por completo ni sustituir el controlador.
Nota: El set incluye 3 sensores idénticos, la cantidad necesaria para realizar una sustitución completa en un motor BLDC estándar de 3 fases.
¿Por qué elegir este set? (Ventajas clave):
- Compatibilidad total verificada — Sustituye directamente modelos como A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E y 49E sin necesidad de modificaciones.
- Detección bipolar — Responden a campos magnéticos en ambas direcciones, eliminando errores de conmutación que provocan vibraciones o bloqueos bajo carga.
- Montaje sencillo — 3 pines estándar (VCC +5V, GND, Señal) para una conexión directa sin complicaciones ni adaptadores adicionales.
- Reparación definitiva — Al sustituir los 3 sensores a la vez, te aseguras de no tener que volver a abrir el motor por un fallo similar en pocas semanas.
- Ahorro garantizado — Evita el elevado coste de comprar un motor nuevo o un controlador de repuesto, que puede ser entre 10 y 30 veces más caro.
Detalles y Rendimiento
Cada sensor funciona mediante el efecto Hall: detecta las variaciones del campo magnético del rotor y envía una señal digital al controlador, indicándole el momento exacto para conmutar las fases. Sin esta información, el motor no puede arrancar de forma suave o, simplemente, no funciona.
La señal de salida varía entre 0V y 3.2V. La conexión al motor se realiza mediante el cableado estándar de 5 hilos: 2 para alimentación (+5V y GND) y 3 hilos de señal (uno por cada sensor). Configuración estándar para motores de 36V y 48V en vehículos de movilidad personal.
Cómo comprobar un sensor sospechoso: acerca un imán al cuerpo del sensor y mide con un multímetro la tensión en el pin de señal. Si el valor no varía entre 0V y ~3.2V, el sensor está defectuoso y debe cambiarse. Si todos superan la prueba, revisa el cableado de salida del motor y el estado del controlador.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de sensor | Magnético bipolar (efecto Hall) |
| Modelos compatibles | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Tensión de alimentación | +5V DC |
| Tensión señal de salida | 0V – 3.2V (digital) |
| Número de pines por sensor | 3 (VCC, GND, Señal) |
| Tipo de conector motor | Conector de 5 hilos (2 alimentación + 3 señales) |
| Aplicaciones compatibles | Bicicleta eléctrica, patinete eléctrico, scooter eléctrico, hoverboard |
| Cantidad en el set | 3 sensores |
Contenido del paquete
- 3x Sensor HALL magnético bipolar (compatible con A3144E, 41F, SS41F y equivalentes)
Preguntas frecuentes
¿Cómo sé si el fallo está en los sensores HALL?
Los síntomas clásicos son: el motor no arranca, arranca con vibraciones fuertes o se bloquea al aplicar carga. Prueba rápida: acerca un imán a cada sensor y mide con un multímetro la tensión en el pin de señal; debe oscilar entre 0V y ~3.2V. Si no hay cambio, el sensor está averiado.
¿Son compatibles con mi motor eléctrico?
Si tu motor utiliza sensores tipo A3144, 41F, SS41F o cualquiera de los equivalentes listados en la tabla, son totalmente compatibles. Válido para la gran mayoría de motores BLDC de 36V y 48V en bicicletas, patinetes, scooters y hoverboards.
¿Por qué cambiar los 3 si solo parece fallar uno?
Los sensores tienen el mismo tiempo de uso y desgaste. Si uno ha fallado, es muy probable que los otros dos estén cerca de su fin. Sustituir el set completo es una inversión mínima que te ahorra tener que volver a realizar la reparación en poco tiempo.
¿Es difícil realizar la instalación?
No requiere conocimientos avanzados, pero sí abrir la carcasa del motor. Recomendamos hacer fotos de las conexiones antes de desconectar nada para facilitar el montaje. No se necesitan herramientas especiales, con conocimientos técnicos básicos es suficiente.
