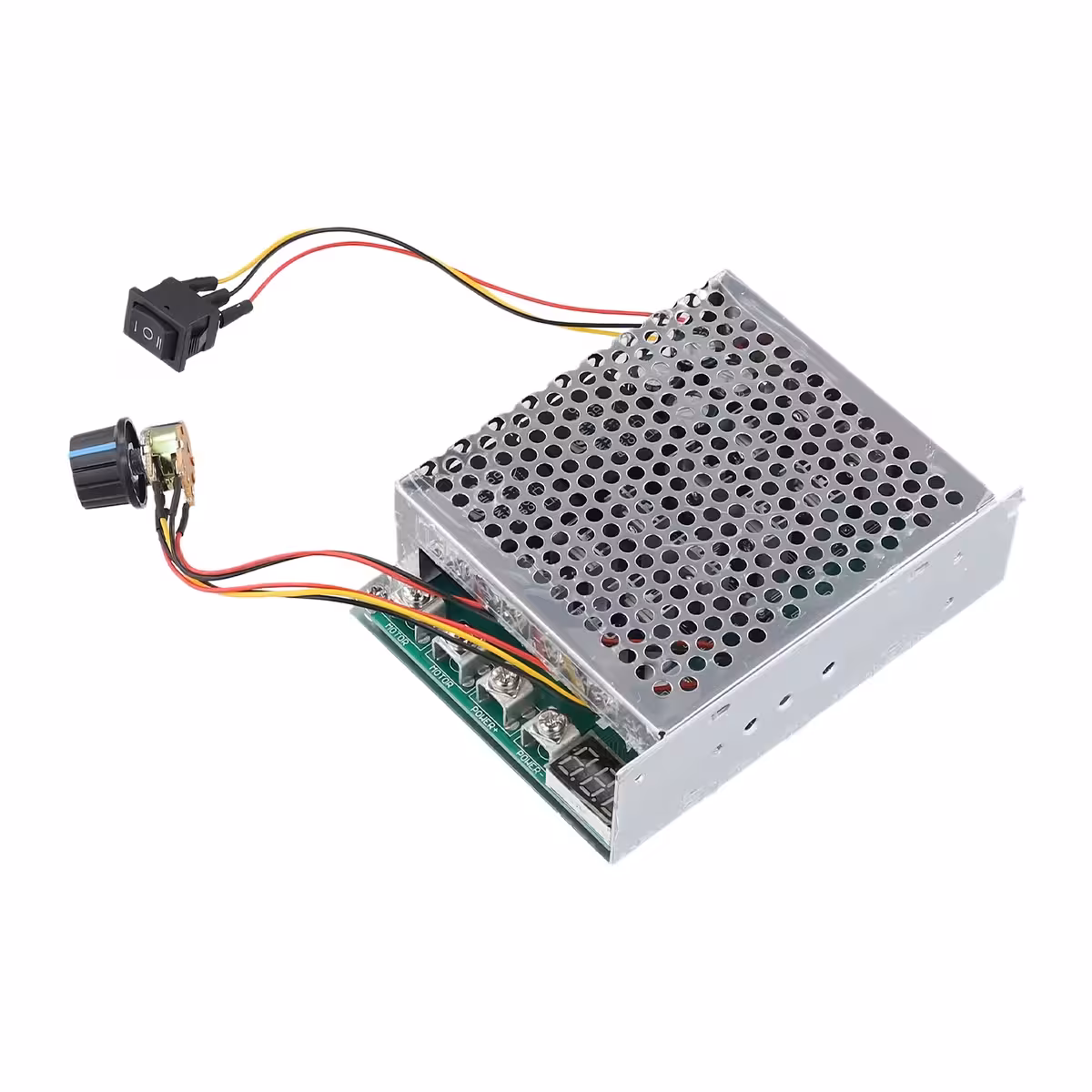

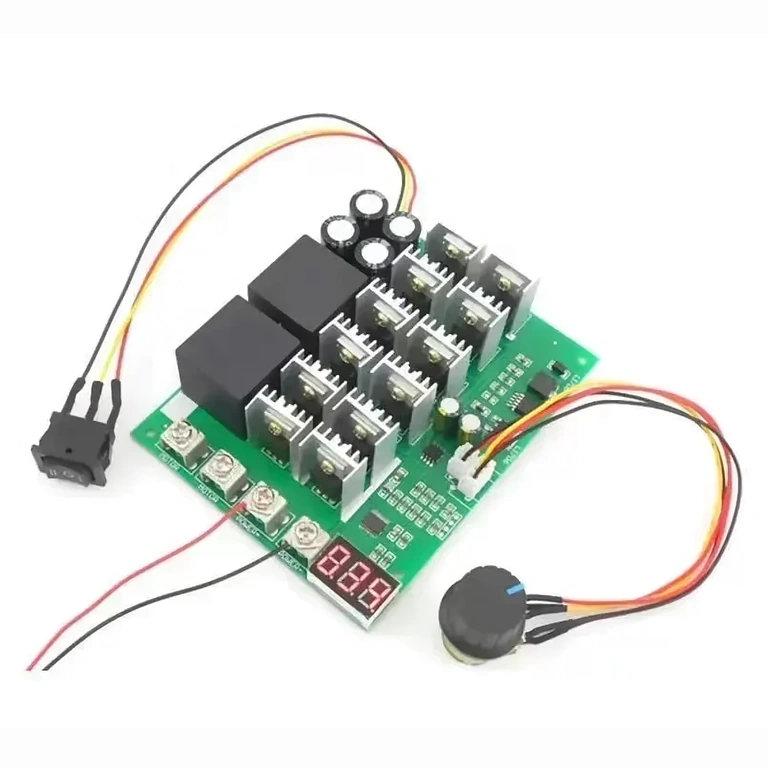

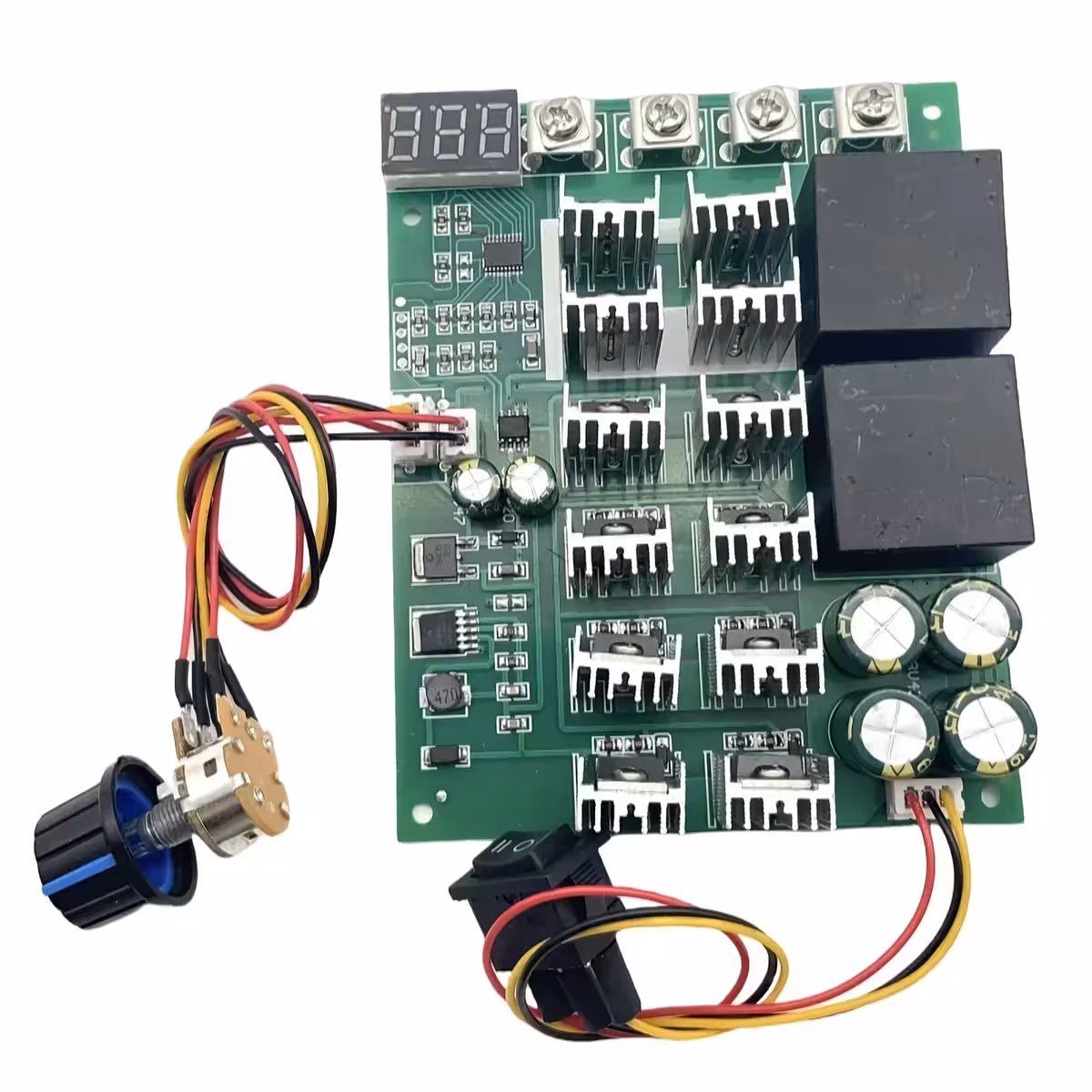

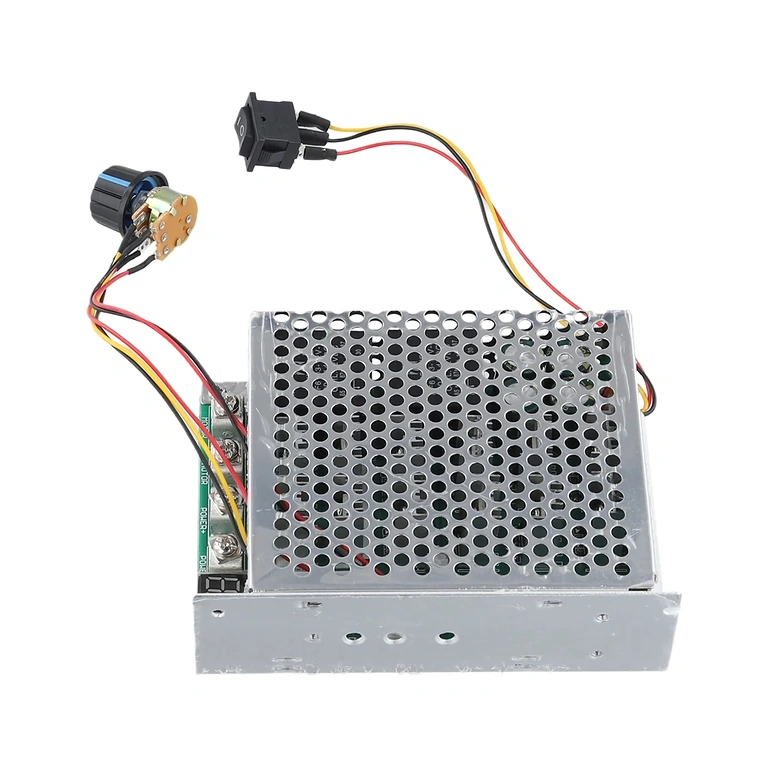

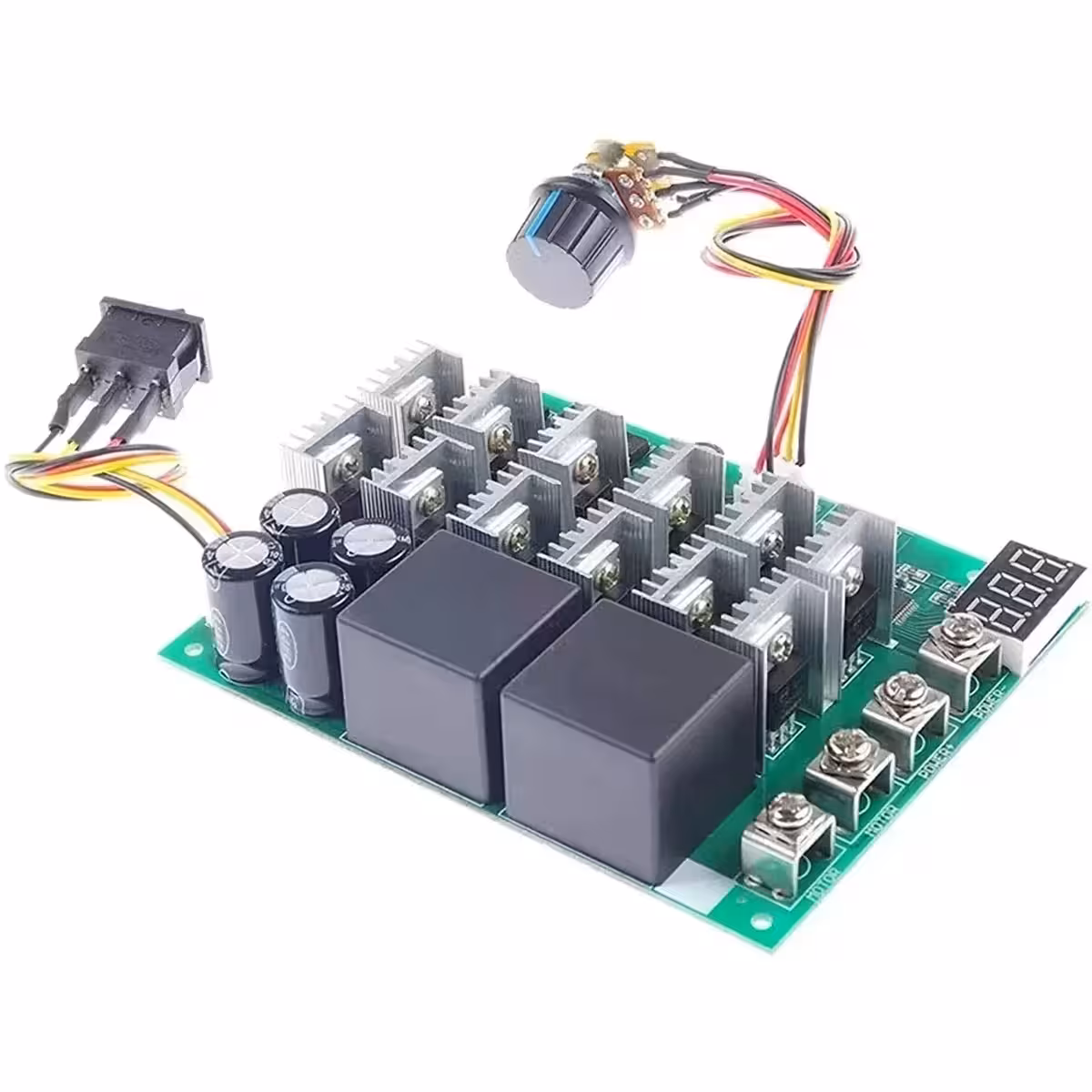

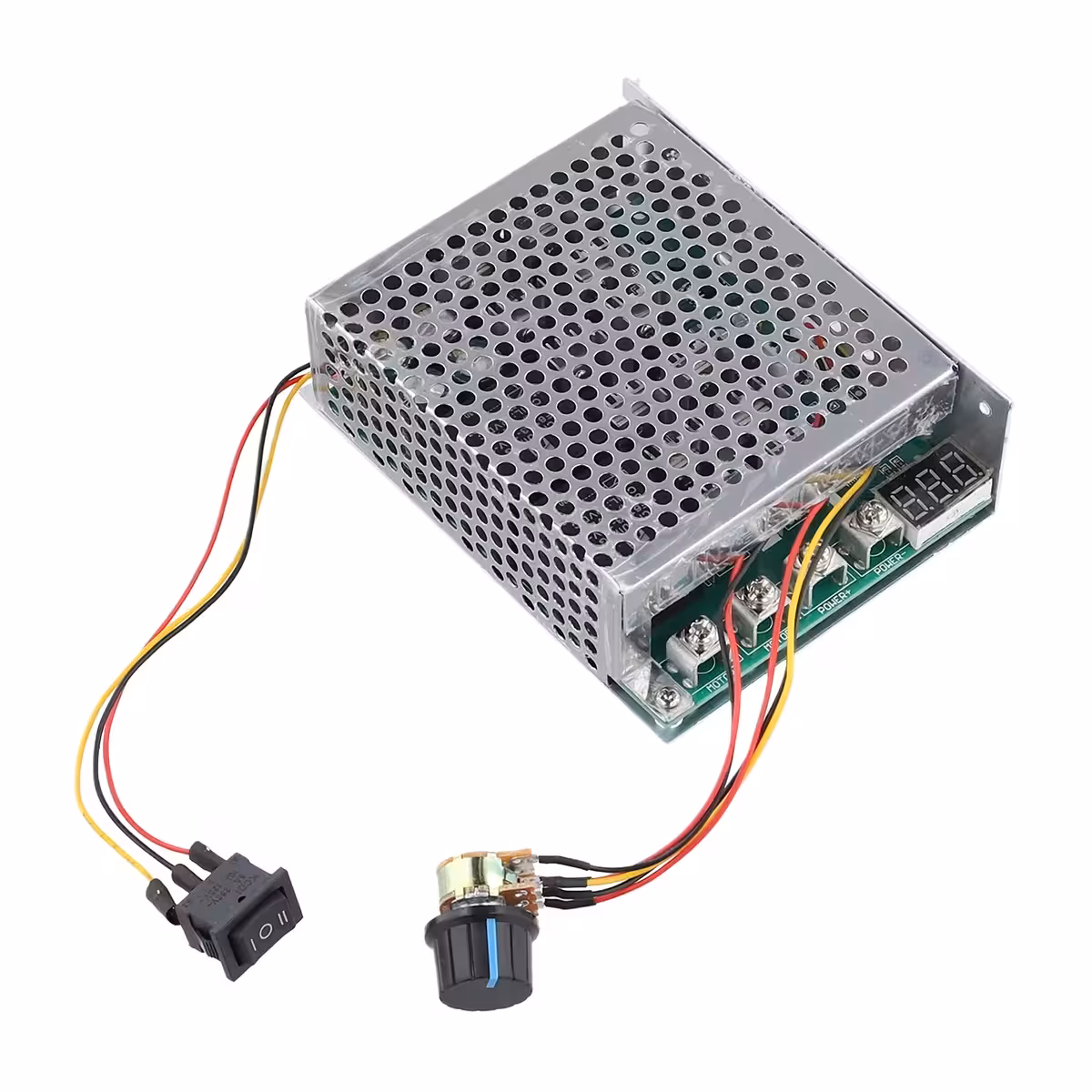

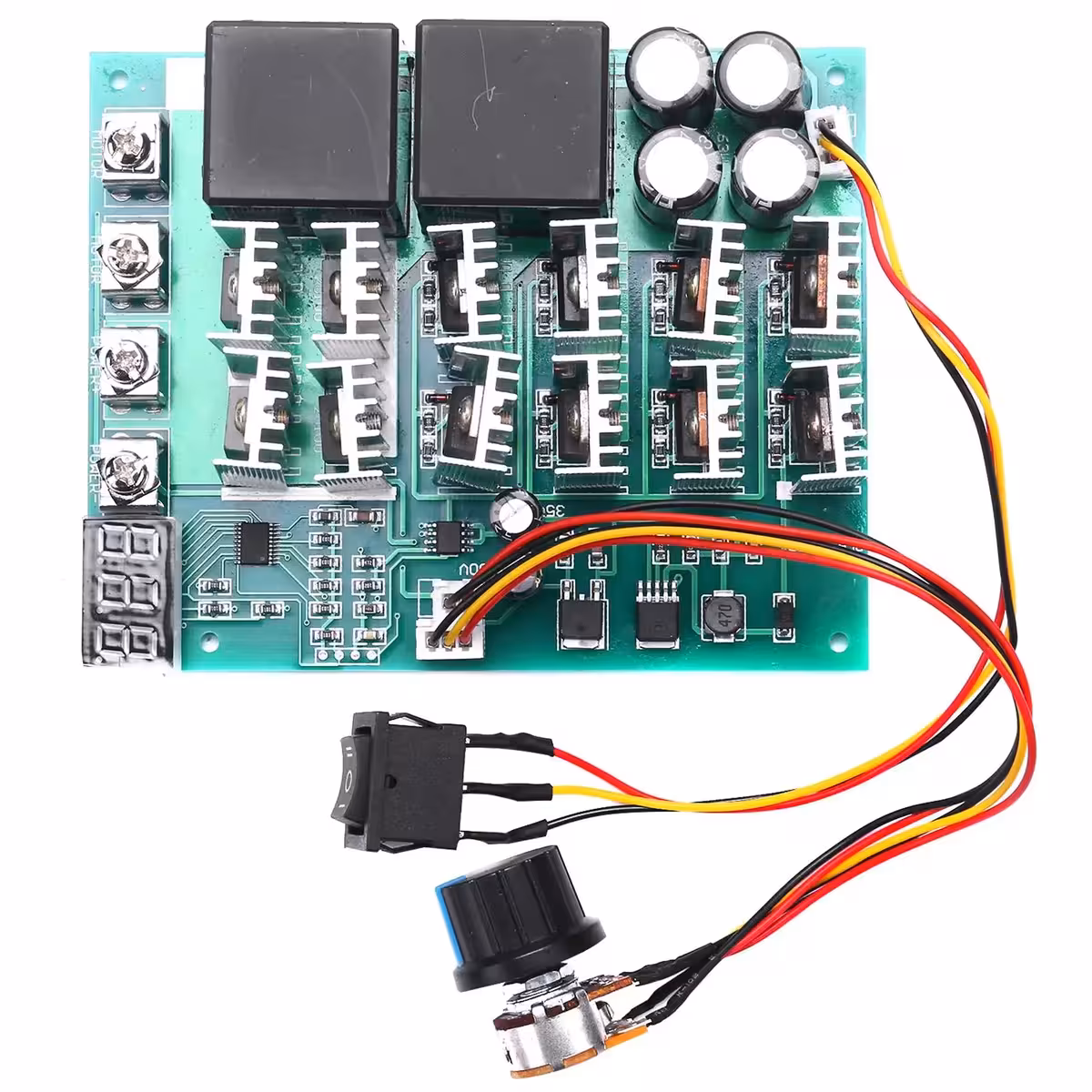

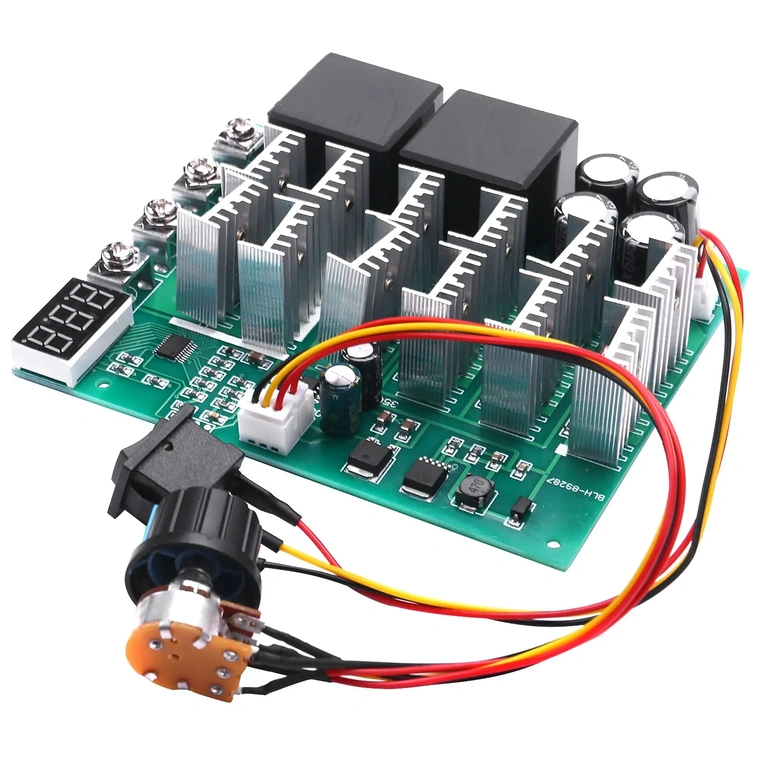

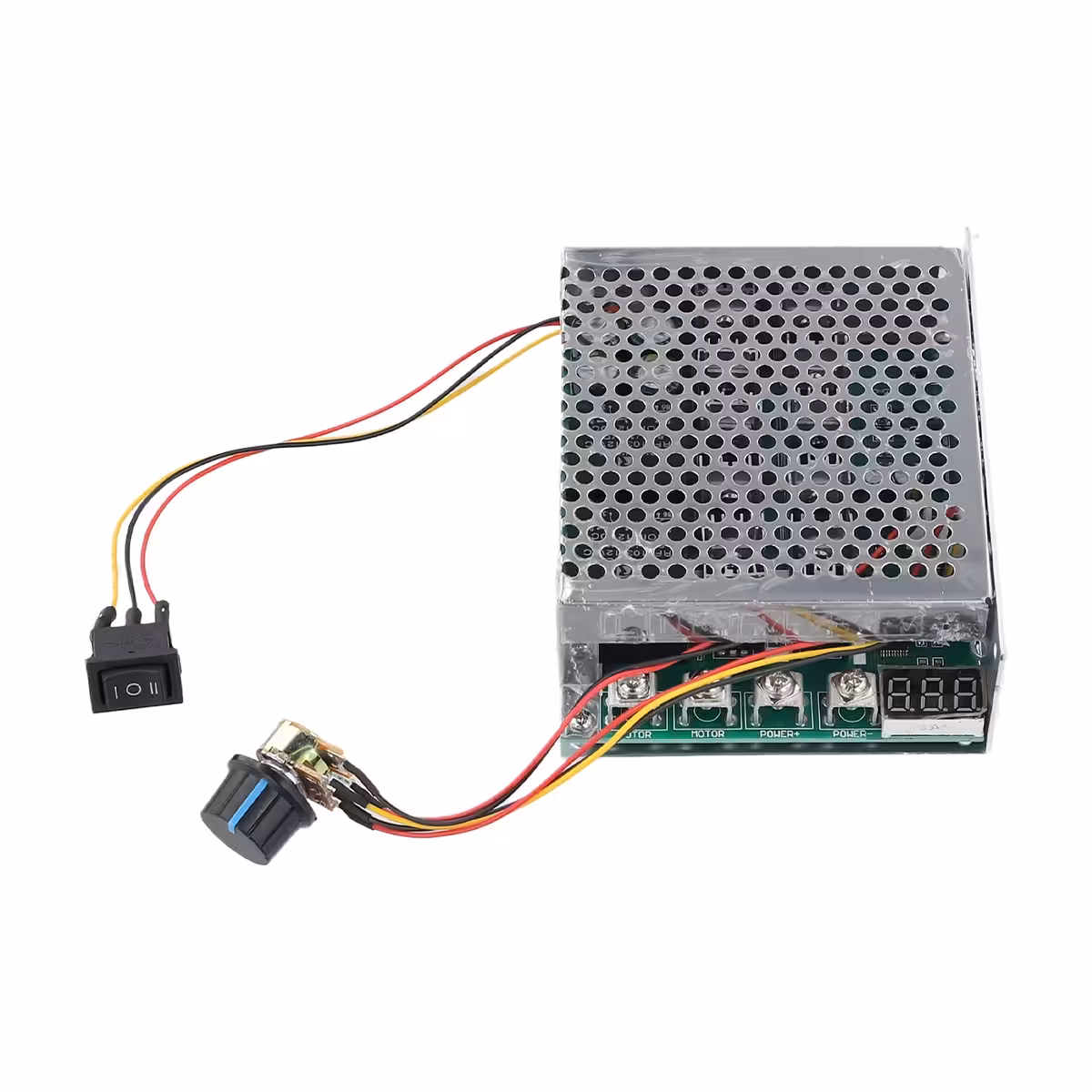

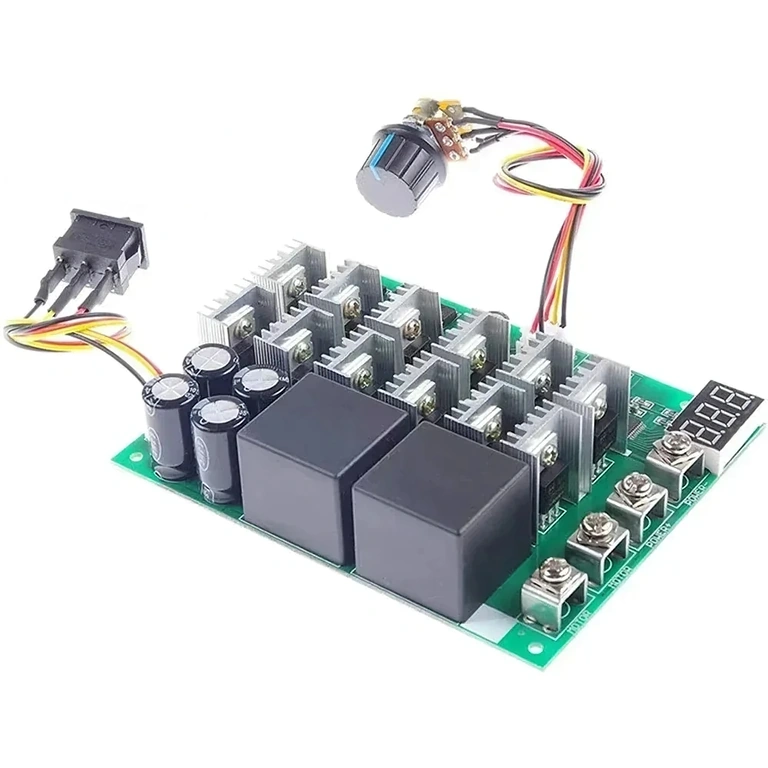

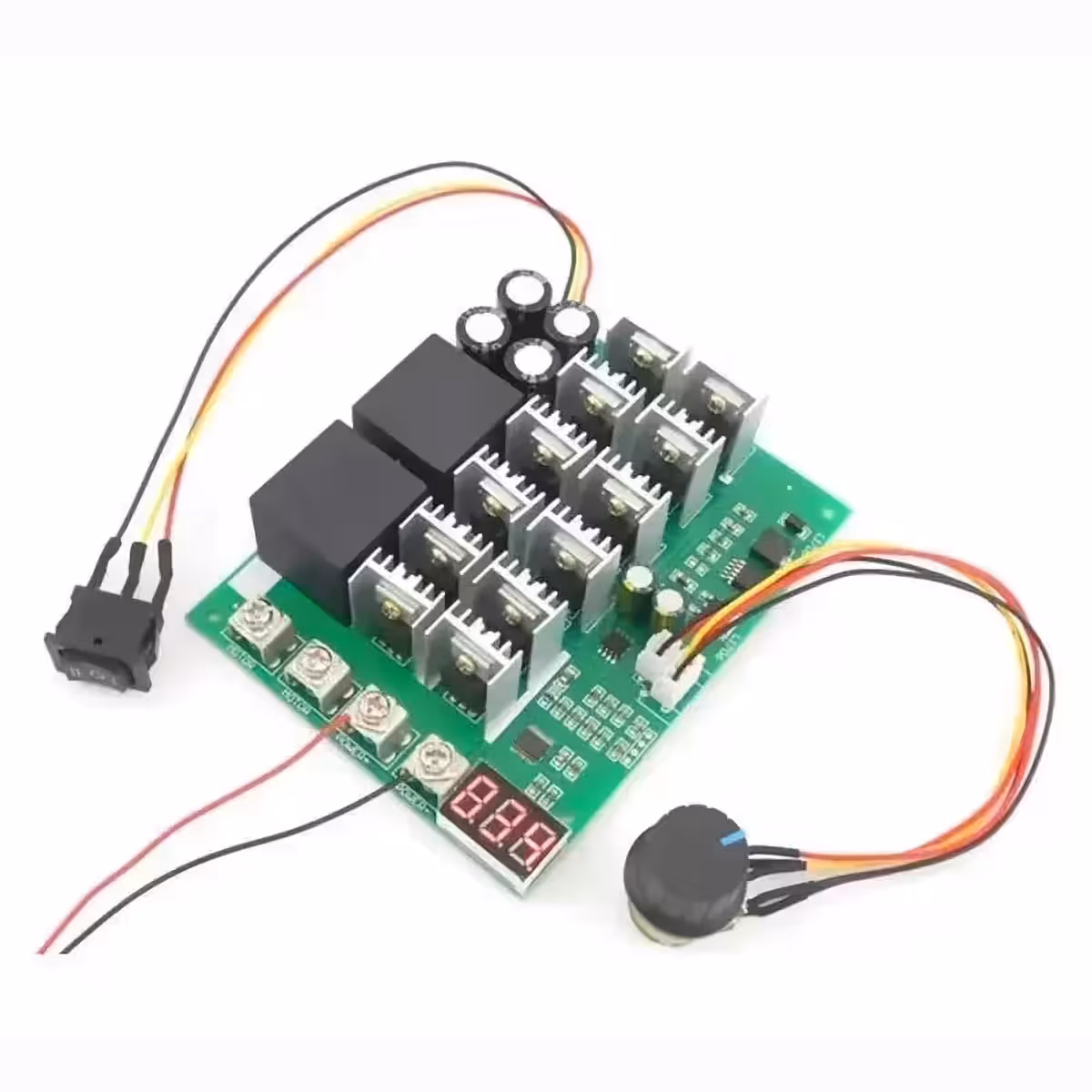

Controlador PWM Digital 60A/100A – Control preciso de velocidad para motores DC y generadores HHO
¿Necesitas controlar un motor DC de alta potencia sin comprometer el rendimiento? ¿O quizás buscas gestionar un generador HHO que consume corriente de forma irregular y pone en riesgo tu electrolizador? Este controlador PWM digital con pantalla en tiempo real es la solución definitiva. Diseñado para trabajar en un rango de 10V a 55V, soporta 60A de corriente continua y picos de hasta 100A, lo que equivale a una potencia de hasta 3000W sin esfuerzo.
Nota importante: Es obligatorio conectar el motor o la carga al controlador antes de encenderlo. El funcionamiento en vacío puede dañar los transistores MOSFET.
¿Por qué elegir este modelo? (Ventajas clave):
- Potencia escalable hasta 3000W — compatible con sistemas de 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) o 50V (3000W), sin necesidad de cambios en el hardware.
- Pantalla digital 0–100% — visualiza con exactitud el porcentaje de potencia de trabajo, eliminando las conjeturas basadas en vibraciones o ruido.

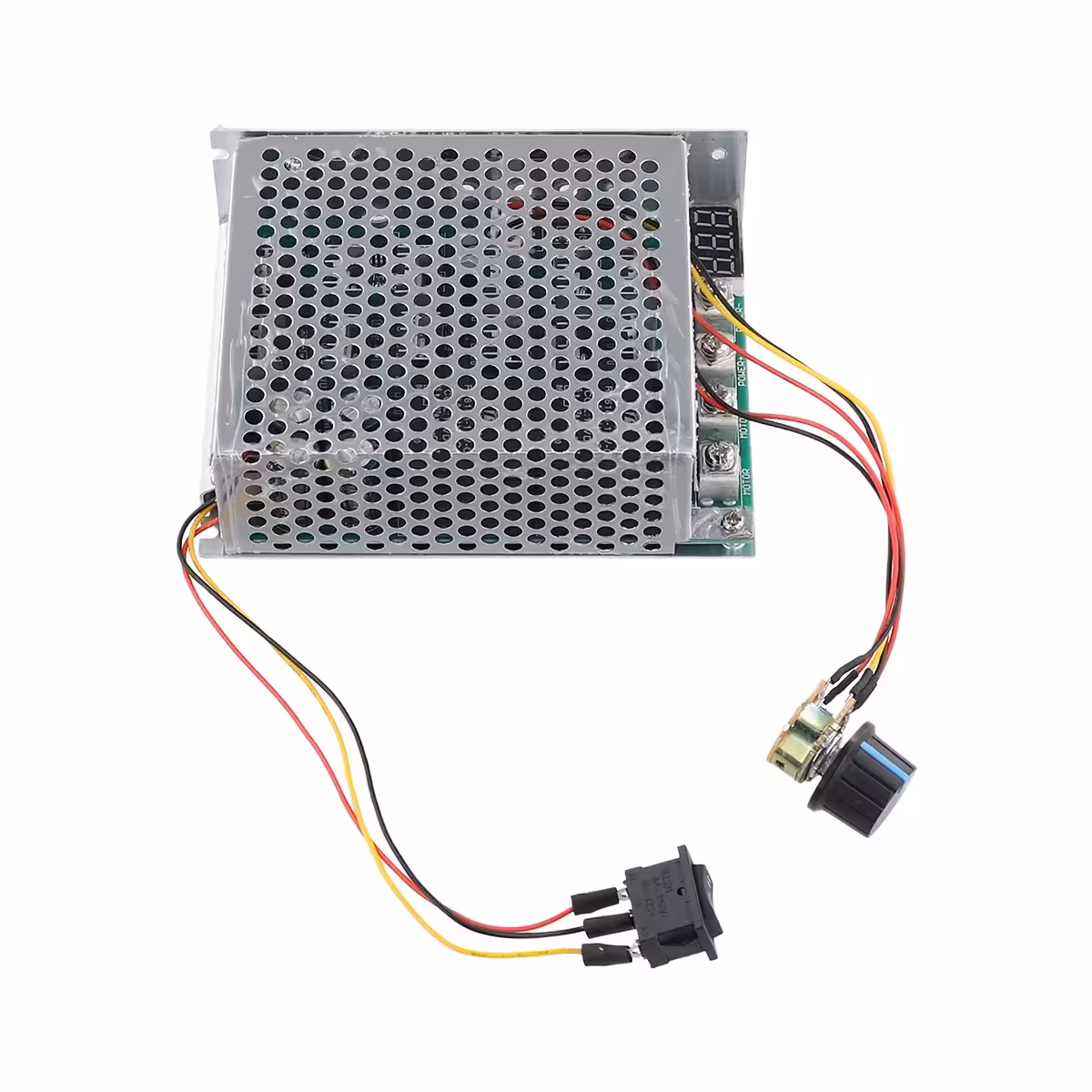

- Inversión de giro bidireccional — cambia el sentido de rotación directamente desde el panel frontal, sin necesidad de recablear.
- Frecuencia PWM de 15kHz — minimiza el ruido electromagnético y protege el bobinado durante usos prolongados.
- Consumo en standby de solo 0.01A — ideal para instalaciones permanentes en sistemas de baterías o paneles solares sin pérdidas significativas.
- Compatible con generadores HHO — regula la corriente hacia el electrolizador con precisión, evitando sobrecargas que dañen las placas.
- Conexiones robustas — terminales de alta resistencia y potenciómetro de 7mm para una conexión segura y duradera.
Detalles y Rendimiento
La tecnología PWM (Pulse Width Modulation) a una frecuencia fija de 15kHz proporciona una tensión de salida suave y lineal, sin saltos bruscos de corriente. Los transistores MOSFET de potencia están dimensionados para soportar picos de 100A, garantizando que los arranques pesados de los motores DC no supongan un problema. Su diseño compacto de 120 × 96 × 28 mm permite integrarlo fácilmente en cuadros eléctricos o cajas de proyectos DIY.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de alimentación | DC 10V – 55V |
| Tensión de salida | Lineal (proporcional a la carga) |
| Corriente máxima (pico) | 100A |
| Corriente continua | 60A |
| Potencia máxima a 12V | 720W |
| Potencia máxima a 24V | 1440W |
| Potencia máxima a 36V | 2160W |
| Potencia máxima a 48V | 2880W |
| Potencia máxima a 50V | 3000W |
| Regulación de velocidad | Potenciómetro lineal con interruptor ON/OFF |
| Control de sentido | Bidireccional (adelante / atrás) |
| Pantalla digital | 0–100% (porcentaje de velocidad) |
| Frecuencia PWM | 15kHz |
| Consumo en standby | 0.01A |
| Dimensiones placa | 120 × 96 × 28 mm |
| Dimensiones módulo completo | 13 × 10 × 4 cm |

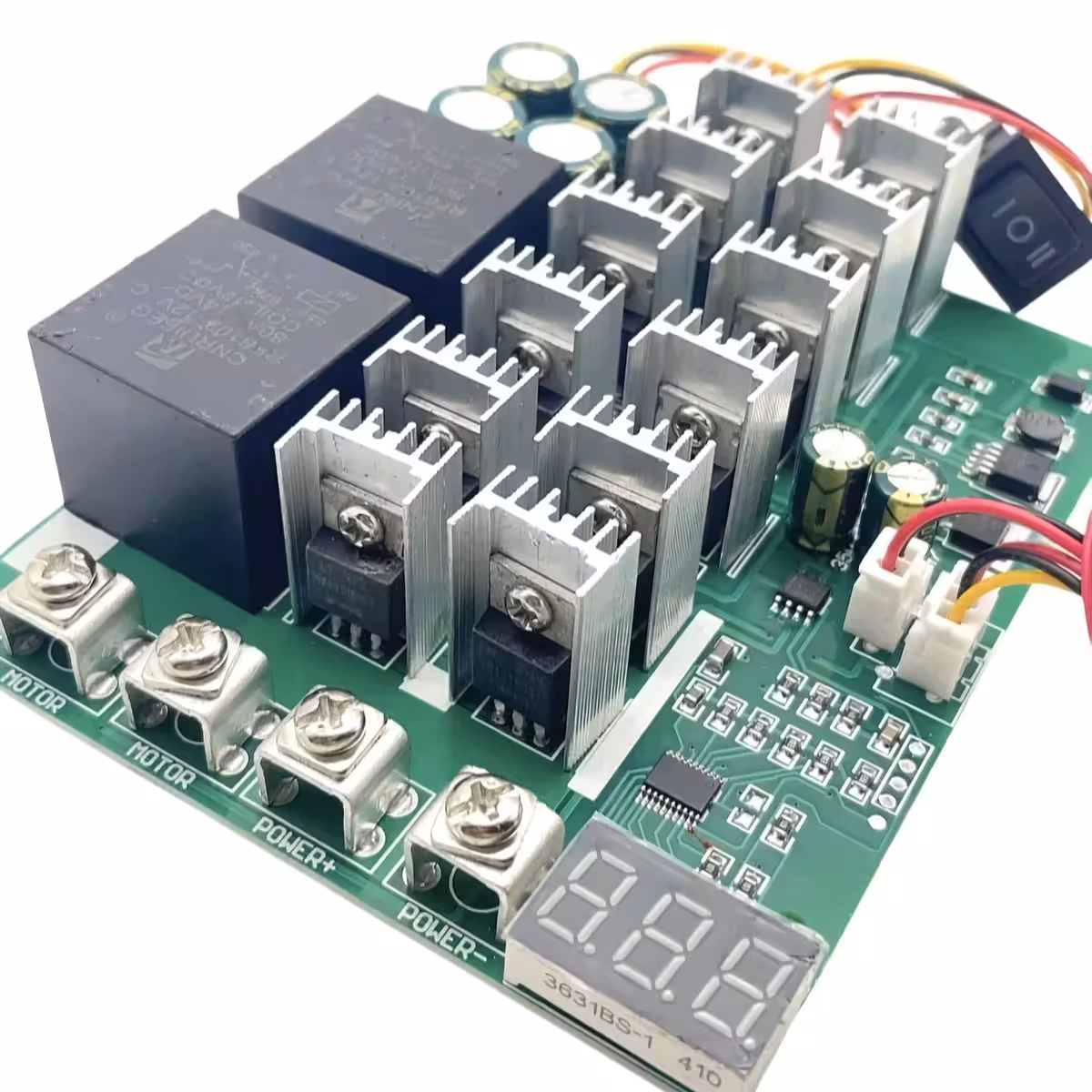

| Tipo de conexiones | Terminales de tornillo + potenciómetro 7mm |
Instrucciones de uso
- Conecta la fuente de alimentación DC (10V–55V) a los terminales de entrada, respetando siempre la polaridad indicada.
- Conecta el motor DC o la carga (generador HHO, electrolizador, etc.) a los terminales de salida. Nunca enciendas el controlador sin una carga conectada.
- Ajusta el potenciómetro al mínimo (0%) antes de la primera puesta en marcha.
- Enciende el controlador mediante el interruptor ON/OFF integrado en el potenciómetro.
- Aumenta la velocidad gradualmente girando el potenciómetro mientras observas la pantalla digital (0–100%).
- Para invertir el sentido de giro: lleva el potenciómetro a 0%, espera a que el motor se detenga por completo, pulsa el botón de dirección y vuelve a acelerar gradualmente.
- Para corrientes continuas superiores a 40A, se recomienda instalar ventilación activa (disipador externo o ventilador) para mantener la temperatura en niveles seguros.
Contenido del paquete
- 1× Controlador PWM Digital para motor DC 60A/100A 12V–55V con pantalla digital.
Preguntas frecuentes
¿Puedo encender el controlador sin carga para probarlo?
No. Sin una carga conectada, los transistores MOSFET pueden sufrir daños irreversibles. Conecta siempre el motor o el dispositivo antes de aplicar tensión.
¿Es compatible con un generador HHO de 24V y 30A?
Sí, perfectamente. El controlador soporta 24V y 60A continuos, por lo que ofrece un margen de seguridad amplio. Asegúrate de que tu fuente de alimentación pueda suministrar los 30A necesarios.
¿Puedo invertir el sentido de giro mientras el motor está en marcha?
No es recomendable. Detén el motor completamente (potenciómetro a 0%), cambia la dirección y vuelve a acelerar. Invertir el giro en movimiento puede dañar tanto el motor como el controlador.
¿Necesita disipador de calor para cargas altas?
Si trabajas por encima de 40A continuos, sí. Instala un disipador externo o un ventilador. Por debajo de 40A, la refrigeración natural es suficiente en condiciones normales.
¿Funciona con motores brushless (BLDC)?
No. Este controlador es exclusivo para motores DC con escobillas (brushed). Para motores brushless necesitarás un controlador específico de tres fases.
