Controladora brushless 20A con pantalla TF-100: el upgrade definitivo para tu patinete o bicicleta eléctrica
¿Tu patinete da tirones, la pantalla antigua ha dejado de responder o simplemente buscas un extra de potencia? Una controladora brushless de calidad es la diferencia entre una conducción frustrante y una experiencia fluida. Este kit de 20A es compatible con voltajes de 24V, 36V y 48V y motores de entre 350W y 1000W, adaptándose a prácticamente cualquier configuración estándar del mercado.

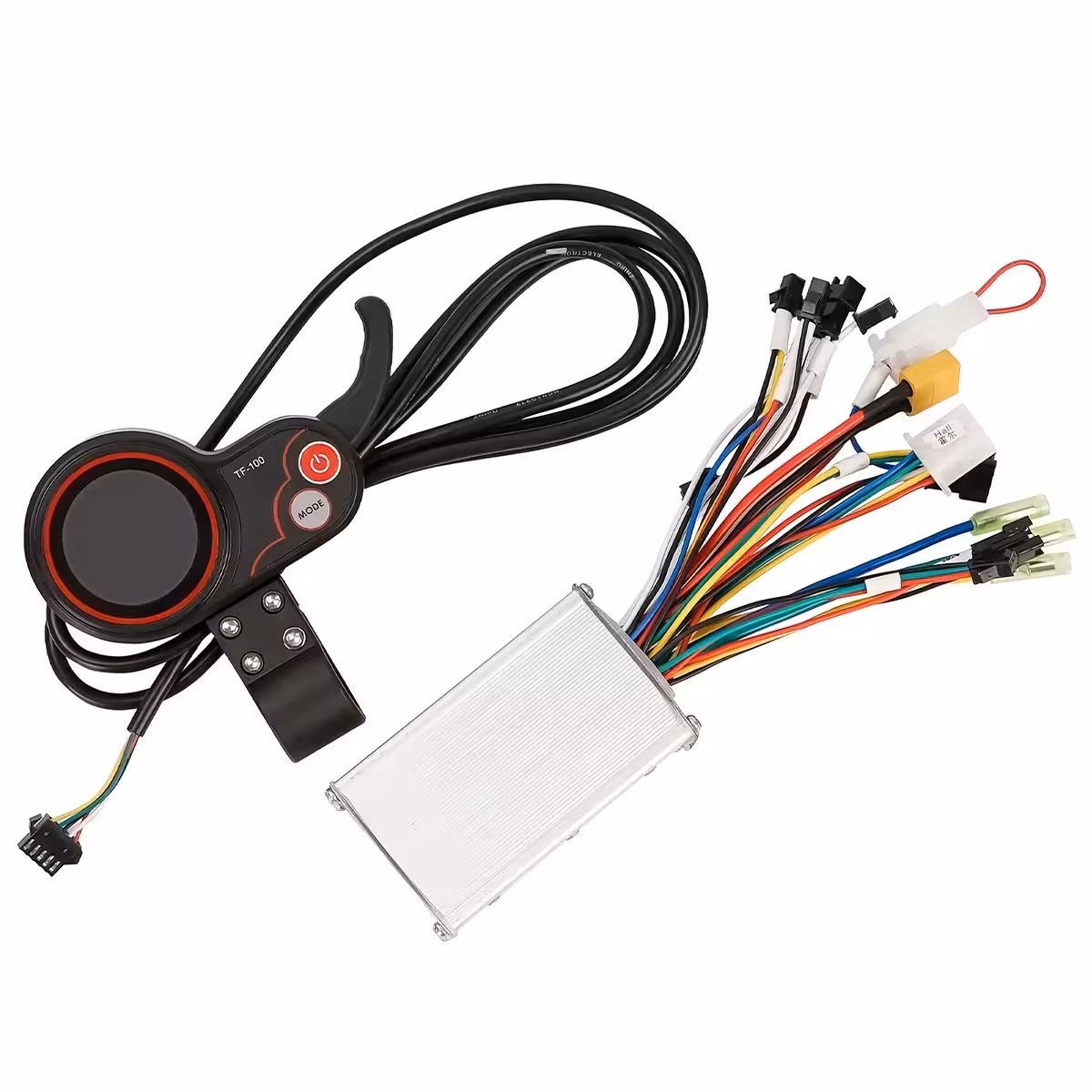

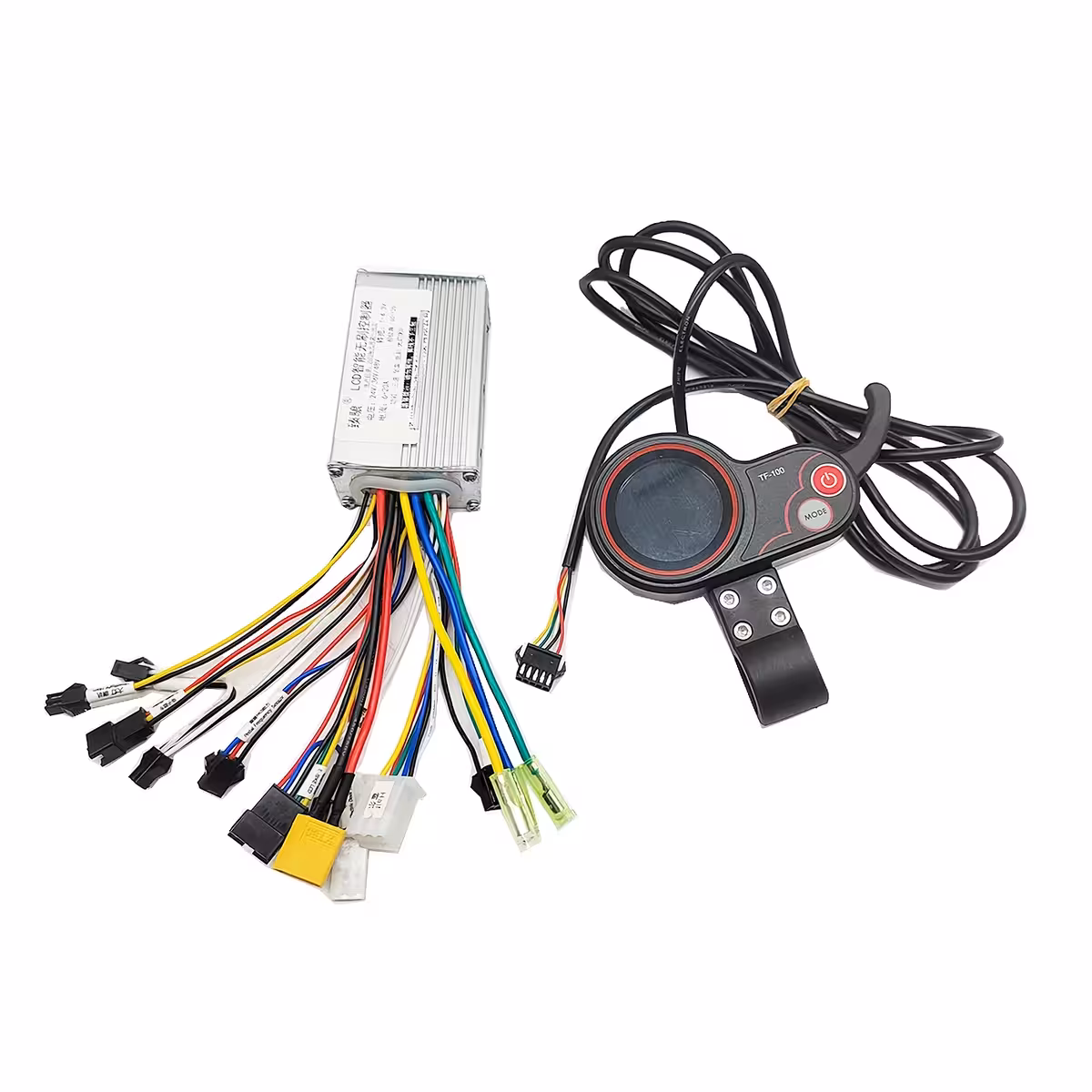

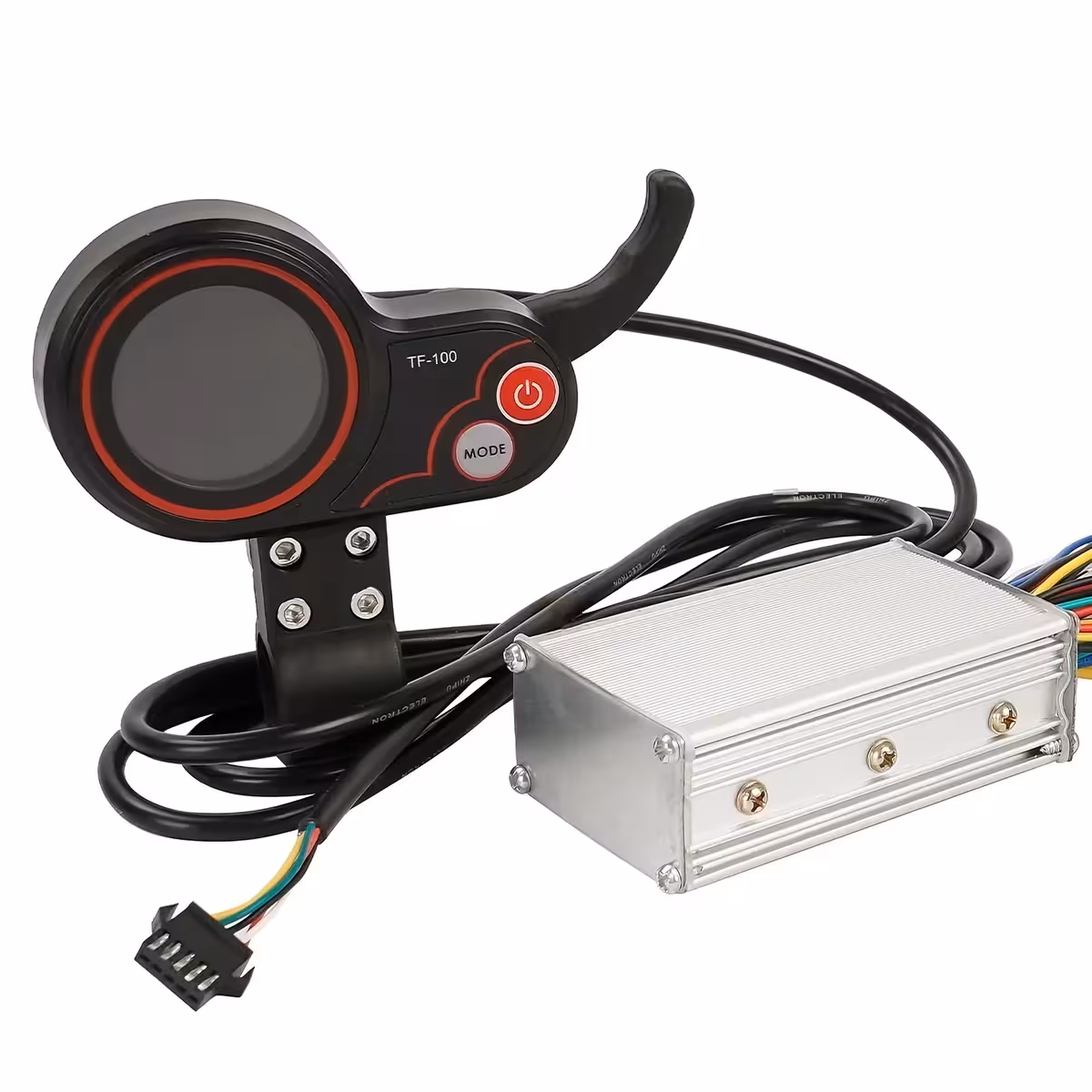

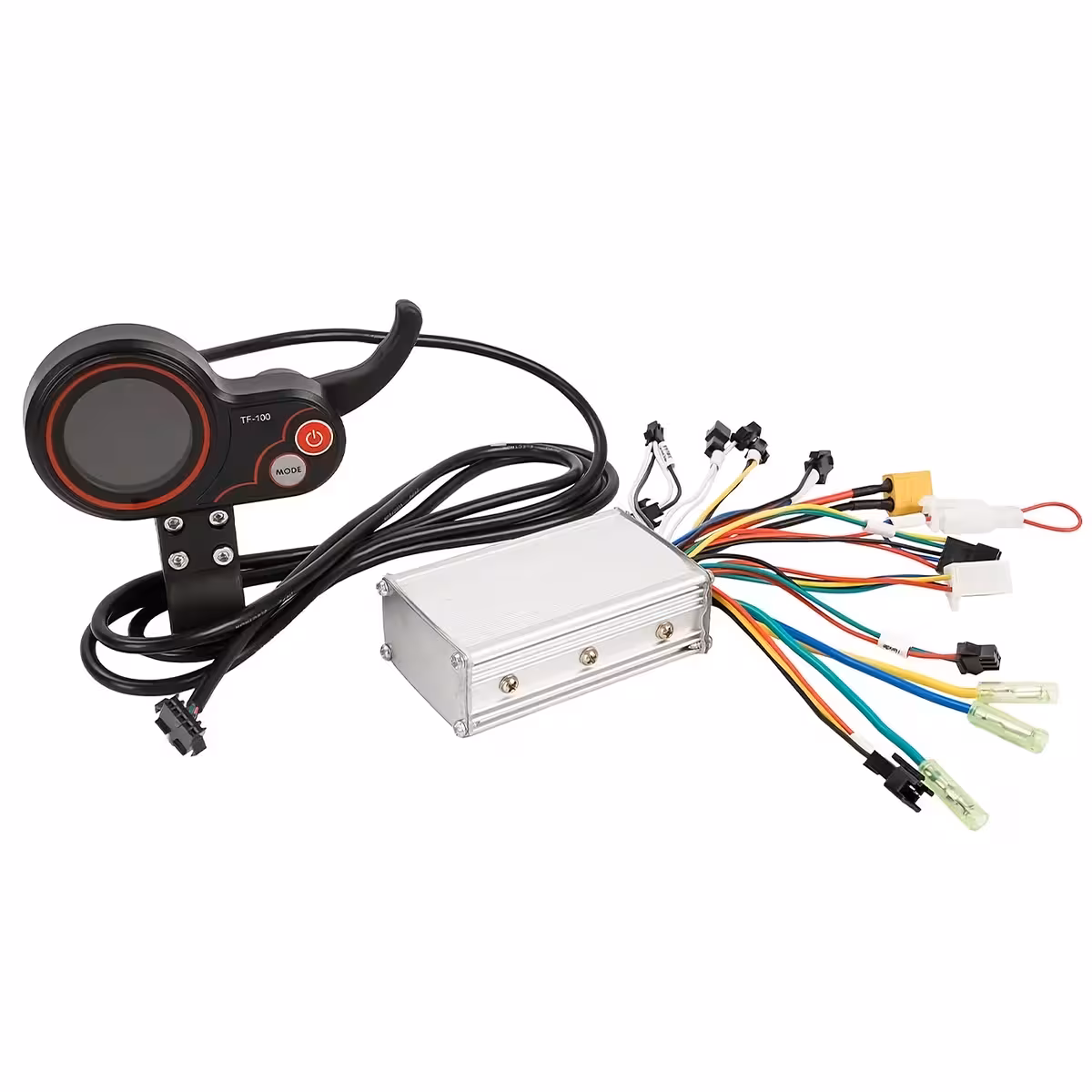

Nota: El paquete incluye la controladora y la pantalla LCD TF-100. Por favor, verifica la compatibilidad de los conectores con tu modelo de patinete antes de realizar la compra.
¿Por qué elegir este modelo? (Ventajas clave):
- Compatibilidad total 24V / 36V / 48V — funciona con las baterías más comunes sin necesidad de modificaciones adicionales.
- Potencia versátil 350W–1000W — reemplazo directo para la controladora original en casi cualquier patinete o bicicleta eléctrica de uso urbano.
- Función de autoaprendizaje (Self-learning) — detecta y ajusta automáticamente el sentido de giro del motor, eliminando el riesgo de dañar componentes por una conexión incorrecta.
- Pantalla LCD TF-100 incluida — menú P-Settings con más de 16 parámetros configurables, desde el límite de corriente hasta el control de crucero, todo desde una interfaz clara y sencilla.
- Freno E-ABS + Freno de bajo nivel — frenada electrónica gradual que reduce el desgaste de las pastillas y mejora el control en entornos urbanos con mucho tráfico.
- Soporte PAS nativo — compatible con sistemas de asistencia al pedaleo, ideal para bicicletas eléctricas equipadas con sensor de cadencia.
- Cierre eléctrico integrado — función de bloqueo (electric door lock) para añadir un nivel extra de seguridad contra encendidos accidentales.
Detalles y Rendimiento
Su arquitectura brushless BLDC con soporte para sensores Hall (6 cables) garantiza un control suave del motor a cualquier velocidad, evitando tirones en el arranque y sobrecalentamientos a velocidad constante. El límite de corriente ajustable mediante el parámetro P14 (1–20A) te permite adaptar la agresividad de la aceleración según el peso del usuario o el tipo de terreno. Además, la protección de bajo voltaje (P15) evita descargas excesivas de la batería, prolongando significativamente la vida útil de tu pack de celdas.
| Parámetro | Detalle |
|---|---|
| Voltaje compatible | 24V / 36V / 48V |
| Potencia motor soportada | 350W / 500W / 800W / 1000W |
| Corriente nominal | 20A |
| Tipo de motor | Brushless (BLDC) |
| Sensores Hall | Sí – 6 cables |
| Pantalla incluida | LCD TF-100 |
| Frenada electrónica | E-ABS + Freno de bajo nivel |
| Pedal Assist System (PAS) | Sí |
| Autoaprendizaje de giro | Sí – automático |
| Control de crucero | Sí (P17) |
| Luz + Claxon | Control integrado desde la controladora |
| Bloqueo eléctrico | Electric door lock – Sí |
| Protocolo de comunicación | Configurable (P20) |
| Compatibilidad | Patinete eléctrico / Bicicleta eléctrica |
Instrucciones de Programación y Uso

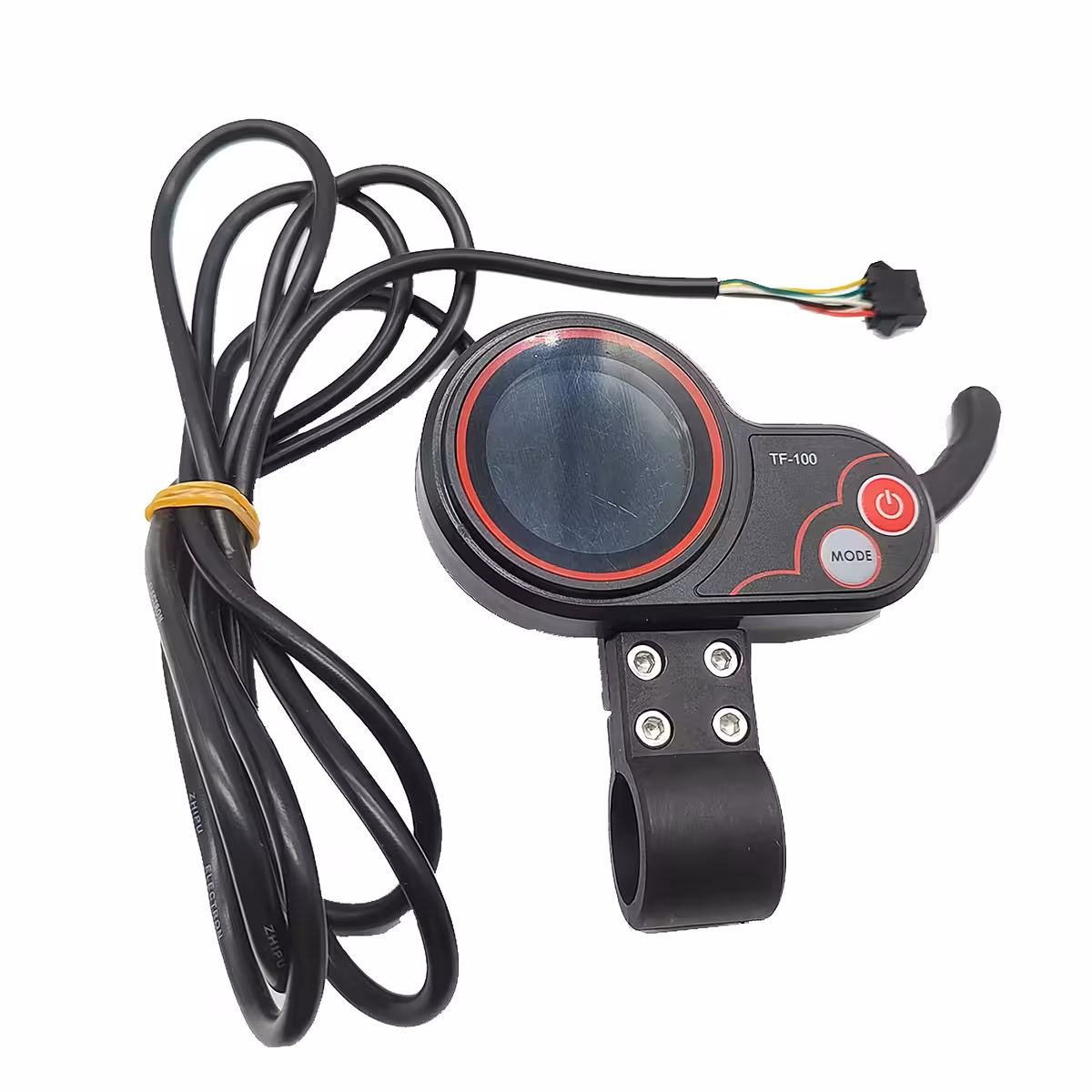

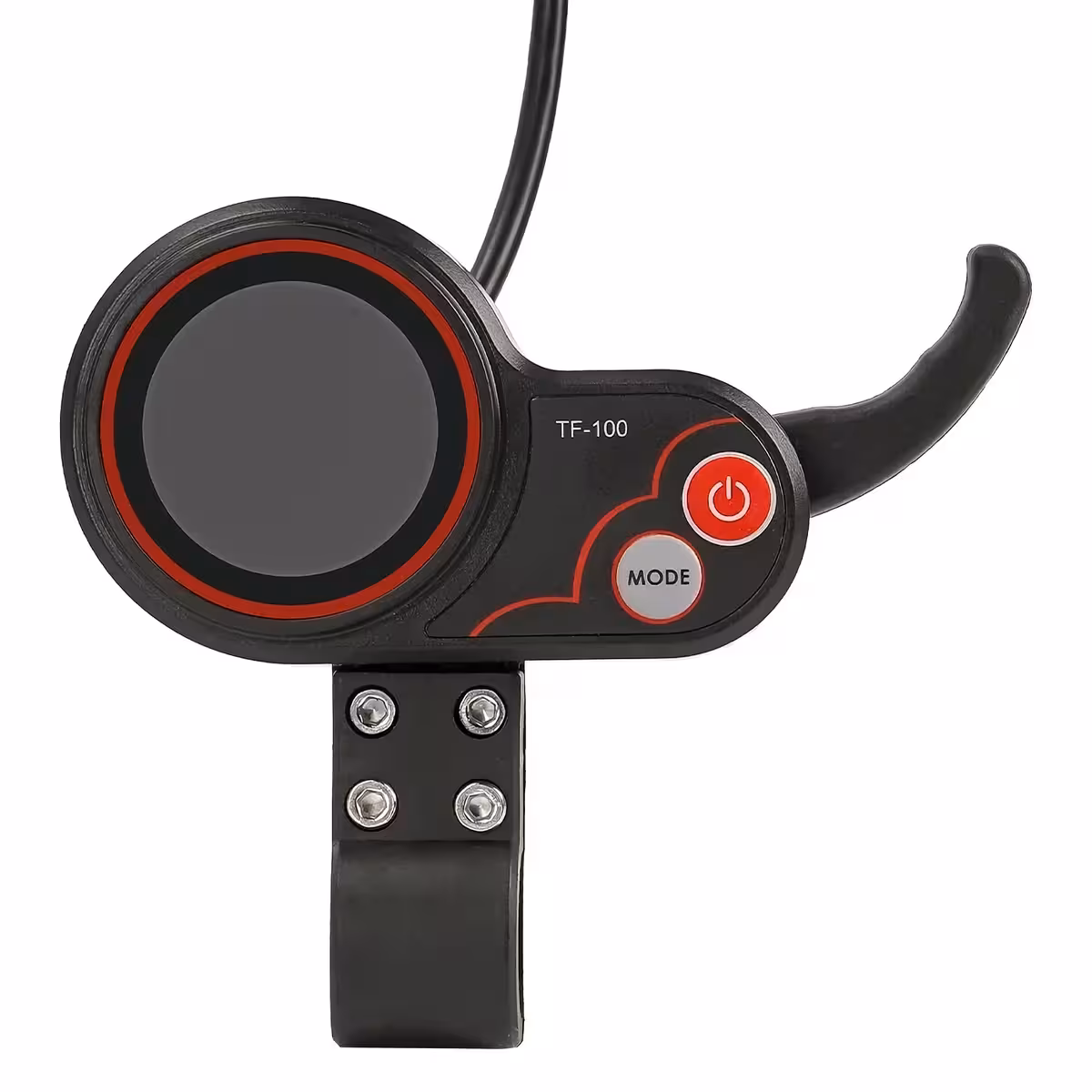

La pantalla TF-100 permite una configuración avanzada directamente desde el manillar. Para acceder al menú P-Settings, mantén pulsados simultáneamente los botones Power + Mode durante 2–3 segundos.
| Parámetro | Descripción |
|---|---|
| P01 | Brillo de pantalla (1–3) |
| P02 | Unidades de medida: KM / MPH |
| P03 | Voltaje del sistema (36V / 48V / 52V) |
| P04 | Apagado automático (0–60 min) |
| P06 | Diámetro de rueda |
| P07 | Número de imanes del motor |
| P09 | Modo de inicio: instantáneo / con impulso |
| P10 | Modo de conducción |
| P11 | Sensibilidad del freno electrónico |
| P12 | Nivel de aceleración (0–5) |
| P14 | Límite de corriente (1–20A) |
| P15 | Protección de bajo voltaje de batería |
| P17 | Control de crucero |
| P18 | Calibración de velocidad |
| P19 | Modo de marchas |
| P20 | Protocolo de comunicación |

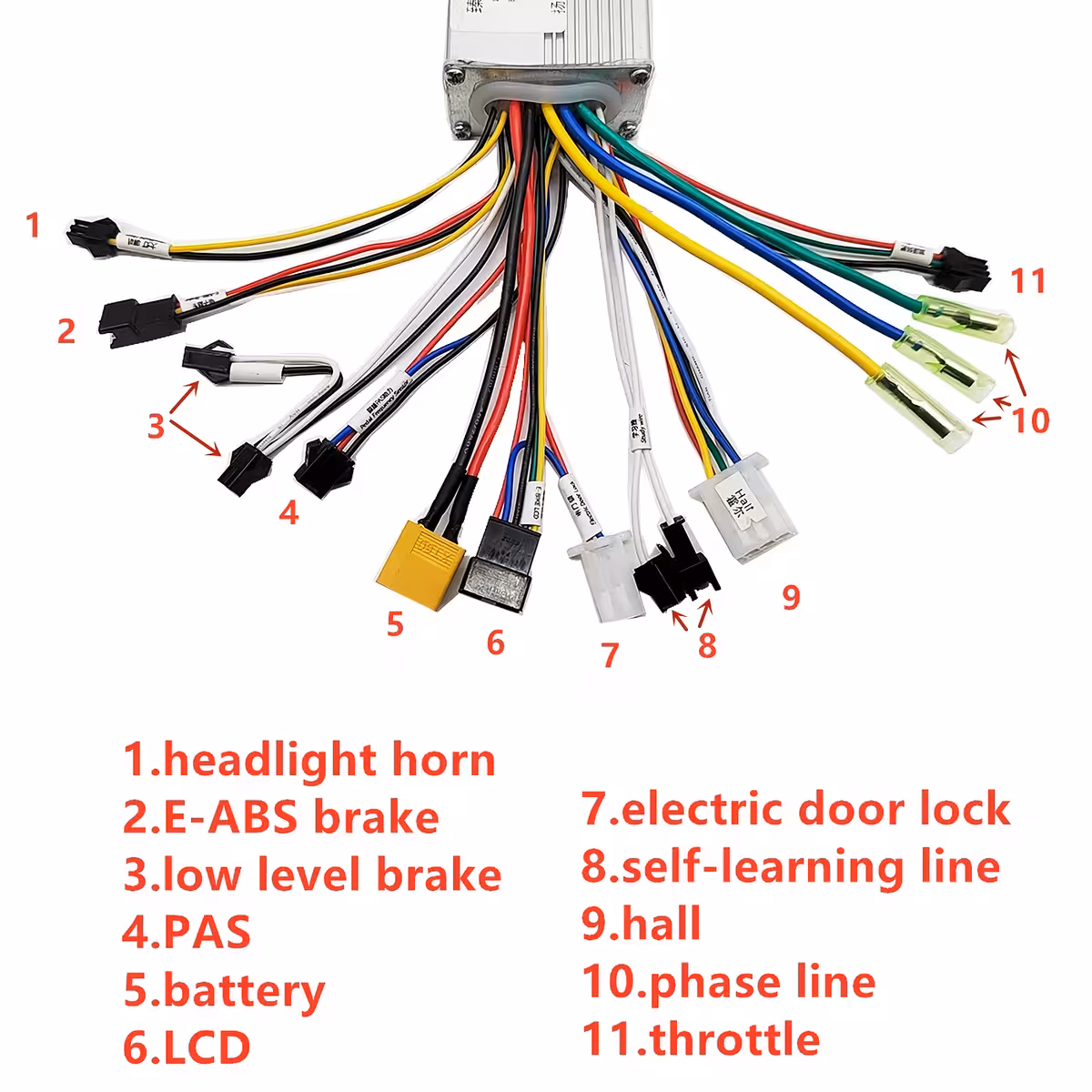

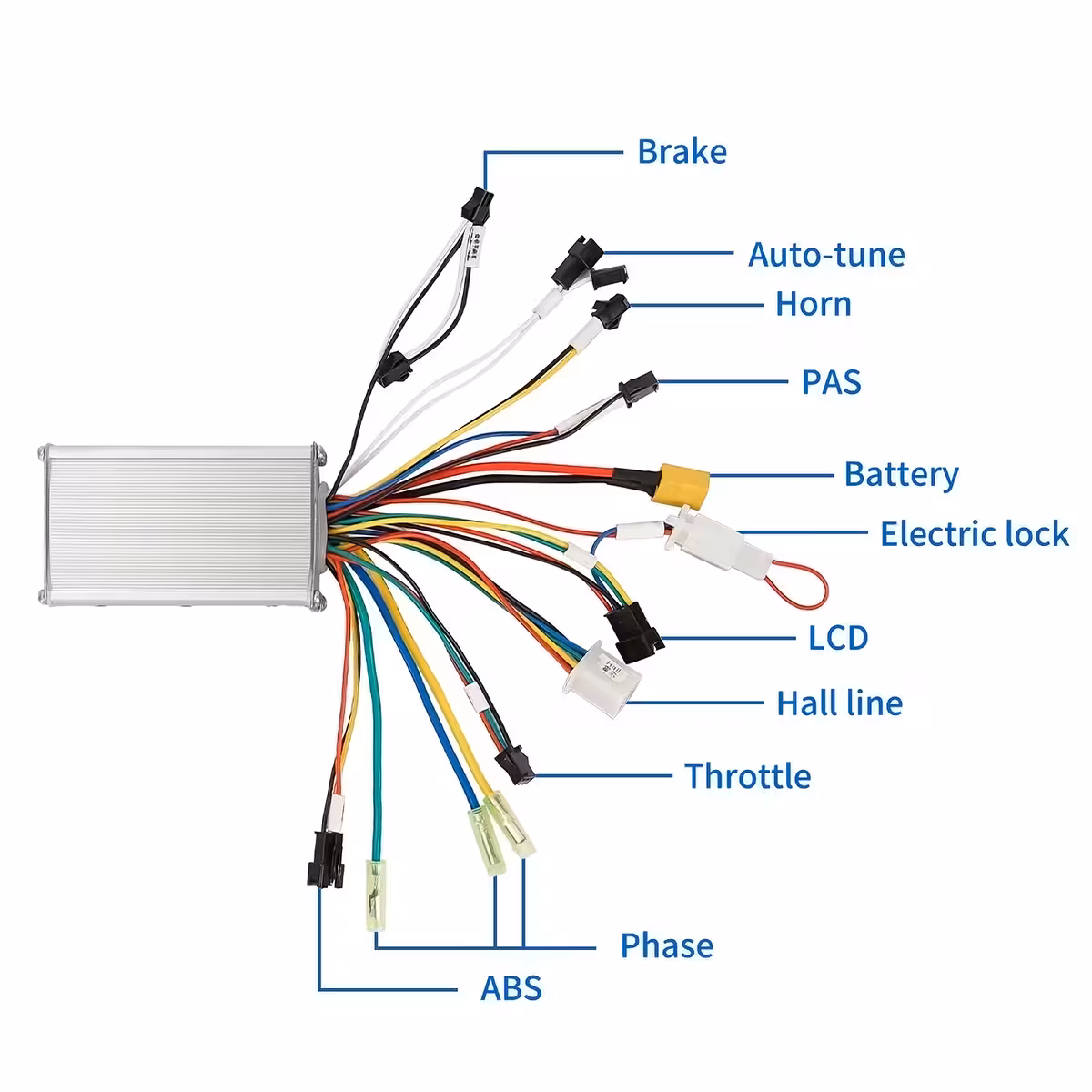

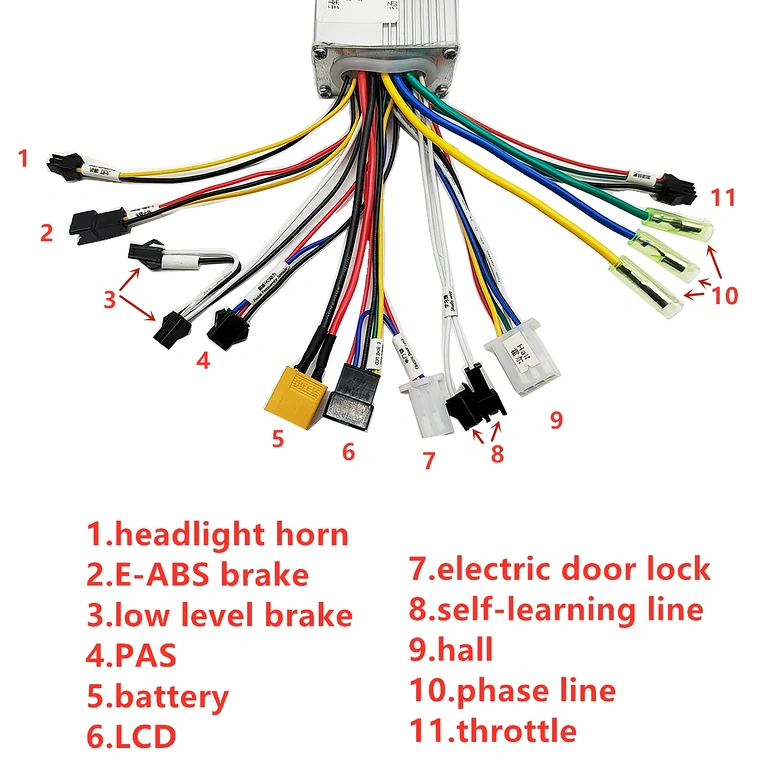

Para la instalación física de la controladora, sigue estos pasos:
- Conecta los cables de fase respetando el código de colores (conecta colores idénticos entre la controladora y el motor).
- Conecta la batería: rojo = (+), negro = (–).
- Conecta el acelerador y el bloqueo eléctrico.
- Conecta los cables Hall si tu motor dispone de ellos.
- Une los cables de autoaprendizaje para detectar el sentido de giro:
- Si la rueda gira en la dirección correcta → desconecta los cables de autoaprendizaje.
- Si la rueda gira al revés → mantén los cables conectados hasta que el sentido se invierta automáticamente.
- Conecta las funciones opcionales (luz, claxon, freno, PAS) según tus necesidades.
Contenido del paquete
- 1x Controladora brushless 20A (24V / 36V / 48V)
- 1x Pantalla LCD TF-100
Preguntas frecuentes
¿Es compatible con mi motor de 500W / 36V?
Sí. La controladora admite motores brushless de entre 350W y 1000W, con voltajes de 24V, 36V y 48V. Asegúrate de verificar la compatibilidad de los conectores físicos con tu modelo antes de la instalación.
¿Qué ocurre si conecto mal los cables de fase?
Gracias a la función de autoaprendizaje, la controladora detecta automáticamente el sentido de giro. Si el motor gira en sentido contrario, simplemente sigue el procedimiento de autoaprendizaje descrito anteriormente; no hay riesgo de dañar los componentes.
¿La pantalla TF-100 viene incluida o se compra aparte?
Está incluida en el paquete. Recibirás la controladora y la pantalla LCD TF-100 juntas, listas para su instalación.
¿Puedo montarla en una bicicleta eléctrica, además de en un patinete?
Sí. Es compatible con cualquier bicicleta eléctrica equipada con un motor brushless BLDC dentro del rango de potencia indicado. Su soporte PAS nativo la hace perfecta para bicicletas con sensor de cadencia.
¿Cómo configuro el voltaje de mi batería en la pantalla TF-100?
Accede al menú P-Settings (mantén pulsado Power + Mode durante 2–3 segundos) y ajusta el parámetro P03 al voltaje de tu batería: 36V, 48V o 52V.
