Módulos BMS 1S 10A: protección integral para tus baterías Li-ion 18650 y LiPo en proyectos DIY
¿Estás montando un powerbank, reacondicionando una batería o integrando una celda 18650 en un dispositivo personalizado? Sin un módulo BMS entre la celda y el circuito, un cortocircuito o una descarga excesiva pueden arruinar tu batería en cuestión de segundos. Este set de 6 módulos BMS 1S es la solución definitiva: compacto, fiable y listo para instalar.
Nota: Sigue estrictamente el esquema de conexión indicado. Invertir la polaridad o realizar una conexión incorrecta puede dañar de forma irreversible tanto el módulo como la batería protegida.
¿Por qué elegir este set? (Ventajas principales):
- 4 niveles de protección en un solo módulo: sobretensión (4.23V), descarga profunda (2.45V), sobrecorriente (15A) y cortocircuito con desconexión instantánea en microsegundos.
- Circuito DW01 + 8205A de alta precisión: componentes de calidad, no genéricos, que garantizan umbrales de protección estables a largo plazo.
- 10A en continuo, 12A en pico: ideal para aplicaciones de alto consumo como pequeños motores, iluminación LED potente o módulos inalámbricos con picos de corriente.
- Dimensiones ultra compactas (35 × 7.6 × 2 mm): perfecto para carcasas estrechas donde el espacio es crítico; su grosor de 2 mm marca la diferencia en proyectos miniaturizados.
- Pack de 6 unidades: ten stock suficiente para varios proyectos simultáneos o piezas de repuesto sin pagar gastos de envío adicionales.
- Compatibilidad universal: funciona con celdas 18650, 14500, 16340 y LiPo 1S de 3.7V, independientemente del formato.
Detalles y Rendimiento
El circuito integrado DW01 monitoriza constantemente el voltaje de la celda y envía la orden de corte a los transistores 8205A en cuanto el voltaje supera los 4.23V durante la carga o cae por debajo de 2.45V durante la descarga. La respuesta ante cortocircuitos es instantánea: el módulo corta la corriente de inmediato, protegiendo tanto la celda como el dispositivo conectado. Si trabajas cerca del límite de 10A continuos, asegúrate de que la carcasa tenga una ventilación mínima para mantener la temperatura dentro de los parámetros operativos.
| Parámetro | Valor / Detalle |
|---|---|
| Configuración de celdas | 1S (una celda) |
| Voltaje nominal de batería | 3.7V (Li-ion / LiPo) |
| Corriente nominal de trabajo | 10A |
| Corriente máxima (pico) | 12A |
| Umbral detección sobrecorriente | 15A |
| Protección sobretensión | 4.23V ±0.05V |
| Protección descarga excesiva | 2.45V ±0.1V |
| Protección cortocircuito | Sí (desconexión instantánea) |
| Circuito integrado | DW01 + 8205A |
| Dimensiones del módulo | 35 × 7.6 × 2 mm |
| Conectores | B+ (bat+), B- (bat-), P+ (salida+), P- (salida-) |
| Compatibilidad | 18650, 14500, 16340, LiPo 1S |
| Cantidad en el set | 6 módulos |
Instrucciones de conexión y uso
- Conecta B+ al polo positivo de la celda Li-ion o LiPo.
- Conecta B- al polo negativo de la celda.
- Conecta P+ al cable positivo de la carga o cargador (salida positiva).
- Conecta P- al cable negativo de la carga o cargador (salida negativa).
- Verifica la polaridad antes de conectar la alimentación; una inversión dañará el módulo permanentemente.
- No superes los 10A en funcionamiento continuo para evitar sobrecalentamientos.
Contenido del paquete

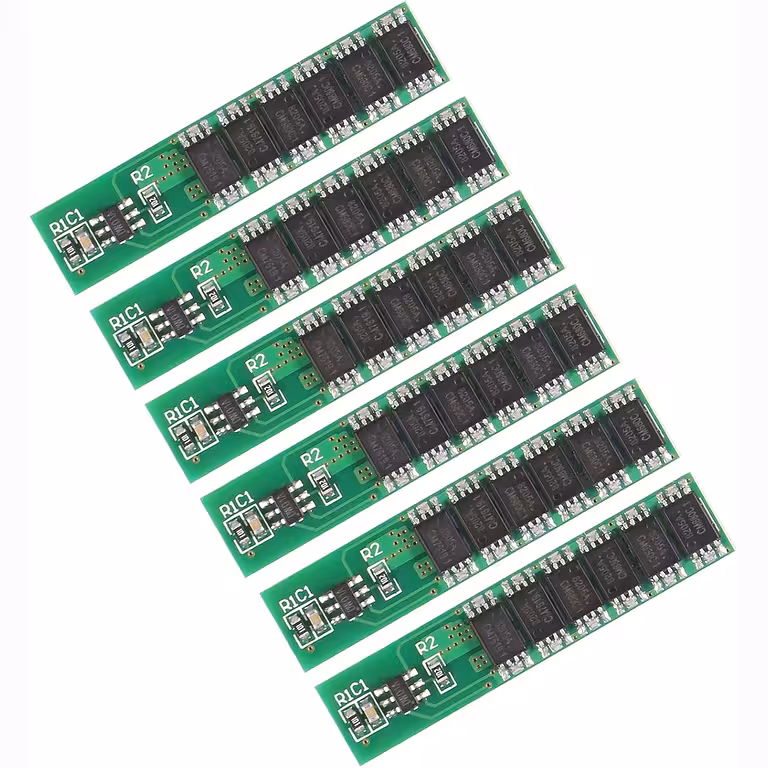

- 6 × Módulo BMS 1S 18650 3.7V 10A con protección completa (DW01 + 8205A)
Preguntas frecuentes
¿Funciona con cualquier celda Li-ion 18650, incluidas las de alta capacidad (3000–3500 mAh)?
Sí. El módulo protege cualquier celda con un voltaje nominal de 3.7V en configuración 1S, sin importar su capacidad. Es compatible con 18650, 14500, 16340 o LiPo 1S.
¿Puedo cargar y descargar simultáneamente a través del mismo módulo?
El módulo utiliza un puerto común (P+/P-) para ambas operaciones. No se recomienda conectar el cargador y la carga al mismo tiempo sin un circuito de separación externo, ya que podría provocar un comportamiento impredecible de las protecciones.
¿Cómo reseteo el módulo si se ha activado la protección contra cortocircuitos?
Elimina la causa del cortocircuito y, a continuación, conecta el cargador o desconecta y vuelve a conectar la batería. El módulo se restablecerá automáticamente a su estado normal.
¿Necesito un disipador si uso el módulo a 8–9A continuos?
Para corrientes inferiores a 10A con una ventilación mínima, no es necesario un disipador. Si trabajas cerca del límite máximo en entornos calurosos o dentro de carcasas cerradas, asegúrate de que exista un flujo de aire (aunque sea pasivo) para mantener la temperatura bajo control.
