Código de producto: 10447

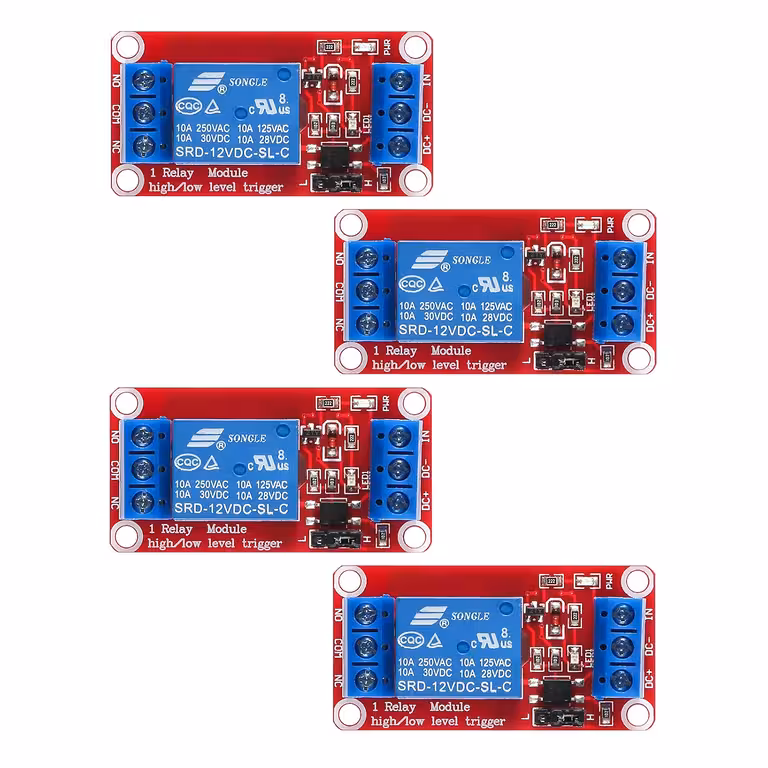

Set de 4 Unidades: Relé de Control 5V / 12V con Optoacoplador – Módulo 1 Canal, NC/NO, Trigger Alto/Bajo, 10A

6 €

Gastos de envío: 6 € Entrega estimada: ...
Envío gratuito en pedidos de al menos 80 €!
Añade productos por valor de 80 € para obtener el envío gratuito.
El pedido mínimo es de 10 €.

Set de 4 Relés de control 5V / 12V – módulo de 1 canal con optoacoplador y trigger High/Low

Este set de 4 módulos de relé 5V o 12V que ofrece control estable para cargas AC y DC,
siendo compatibles con proyectos Raspberry Pi, Arduino, ARM, PIC, AVR, MCU, CNC o sistemas personalizados.
Cada módulo incluye optoacoplador para aislamiento, contactos NC (Normalmente Cerrado) y
NO (Normalmente Abierto), así como un jumper para seleccionar el tipo de trigger (High/Low).

Características principales

  • Disponibles en dos variantes: módulo relé 5V o módulo relé 12V
  • Carga máxima: AC 250V/10A, DC 30V/10A
  • Aislamiento optoacoplador: protege microcontroladores y reduce interferencias
  • Trigger configurable: jumper para Trigger de nivel alto o bajo
  • Diseño tolerante a fallos: el relé no actúa si la línea de control está abierta
  • Terminales de tornillo: NC, C, NO + entradas Coil +, Coil -, Trigger
  • Compatibilidad extendida: Raspberry, ARM, PIC, AVR, MCU, Arduino, CNC, PS4

Especificaciones técnicas

Parámetro Valor
Tensión de alimentación 5V o 12V (según la variante elegida)
Carga máxima AC 250V/10A, DC 30V/10A
Aislamiento Optoacoplador
Corriente de trigger ≈5 mA (modelo 5V) / similar para 12V
Conexiones relé NC / C / NO
Conexiones de entrada Coil +, Coil -, Trigger
Ajustes Jumper High-Level / Low-Level Trigger
Compatibilidad Arduino, MCU, Raspberry, ARM, PIC, AVR, CNC
Número de módulos 4 unidades

Contenido del paquete

  • 4 × Módulo relé de 1 canal (5V o 12V — a elegir)
  • Terminales de tornillo preinstaladas

Guía de conexión

  • Conecta Coil + y Coil – a la fuente de 5V o 12V.
  • Enlaza Trigger a un pin digital (GPIO).
  • Selecciona el modo High o Low Trigger mediante el jumper.
  • Usa NC/C/NO para controlar la carga AC o DC.

Aplicaciones recomendadas

Control de luces, bombas, ventiladores, cerraduras eléctricas, motores pequeños, sistemas de automatización,
proyectos IoT o soluciones de prototipado. El modelo 5V es ideal para microcontroladores, y el modelo 12V para sistemas automotrices, industriales o proyectos alimentados por baterías.

Galería de fotos

Módulo relé 5V set de 4 piezas, 1 canal, con optoacoplador y trigger High/Low
Set de módulos relé 5V con optoacoplador, 1 canal, compatibles con Arduino y Raspberry Pi
Esquema del módulo relé para conexión NO (Normal Abierto) a cargas AC y DC
Esquema del módulo relé para conexión NC (Normal Cerrado) a cargas AC y DC
Diagrama con dimensiones del módulo relé 1 canal para 5V y 12V
Esquema de conexión general para módulo relé con optoacoplador y trigger High/Low
