Módulos Relé de 1 Canal con Optoacoplador – Controla 220V de forma segura desde Arduino o Raspberry Pi
¿Necesitas controlar una bomba, una bombilla o un motor de 220V desde un pin GPIO? Sin aislamiento galvánico, un simple pico de tensión podría quemar tu microcontrolador al instante. Estos módulos relé con optoacoplador crean una barrera eléctrica entre tu lógica de control y la carga de potencia: pase lo que pase en el circuito de 220V, tus pines permanecerán protegidos.
Nota: Al finalizar tu pedido, selecciona la variante deseada: módulo relé de 5V o de 12V. El set incluye 4 unidades de la variante elegida.
¿Por qué elegir este set? (Ventajas clave):
- Aislamiento galvánico mediante optoacoplador — el circuito de control y el de potencia están totalmente separados; un cortocircuito en la carga nunca llegará a tus pines GPIO o digitales.
- Trigger seleccionable High/Low mediante jumper — cambia la lógica de activación en 5 segundos, sin necesidad de modificar el cableado ni el código fuente.
- Diseño a prueba de fallos — si la línea de Trigger se desconecta accidentalmente, el relé permanece en su posición predeterminada, evitando activaciones no deseadas de la carga.
- Contactos de 10A para cargas reales — soporta AC 250V/10A y DC 30V/10A; ideal para bombillas, bombas, ventiladores y motores pequeños de uso doméstico o industrial.
- Compatibilidad universal — funciona con Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC; si tiene un pin digital, es compatible con este módulo.

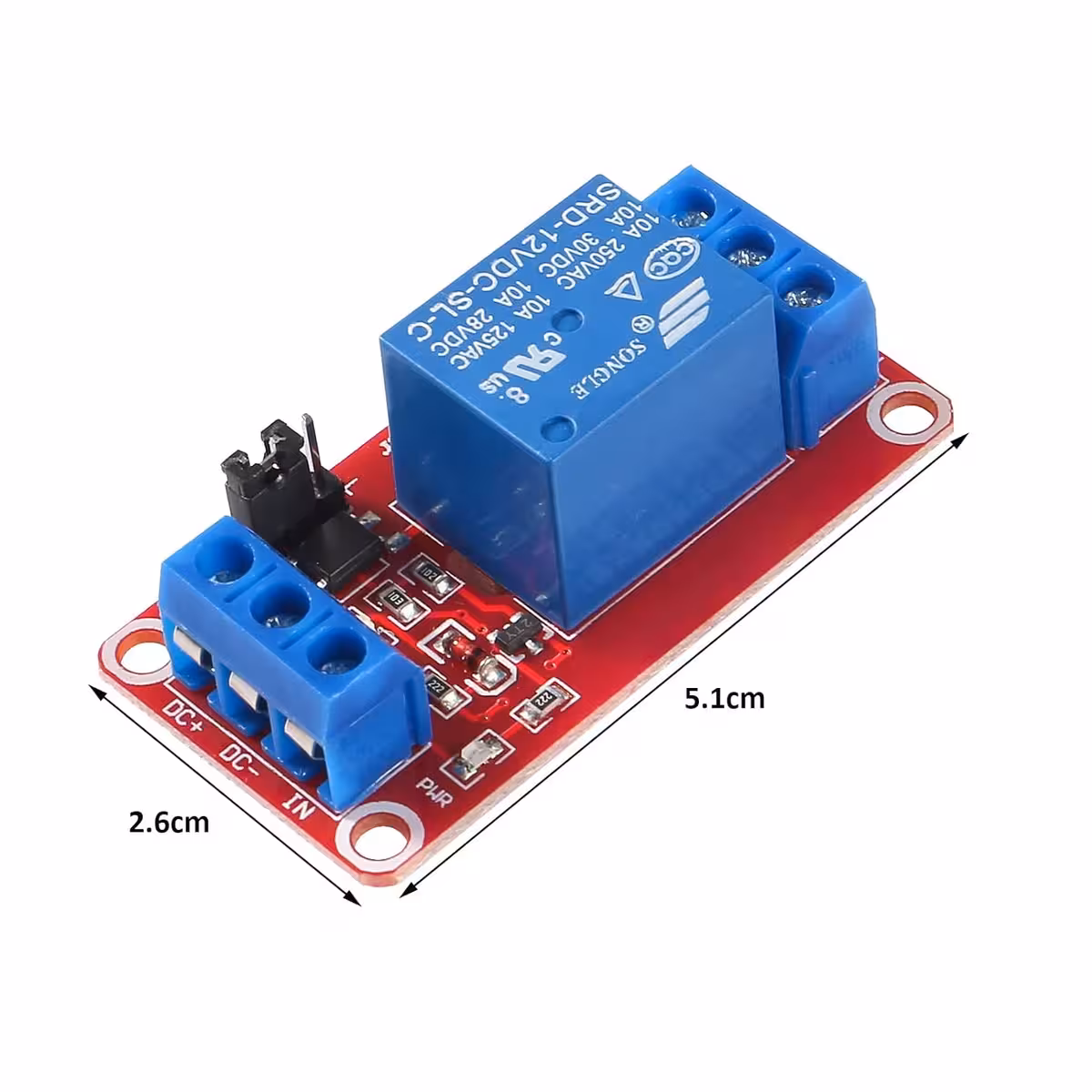

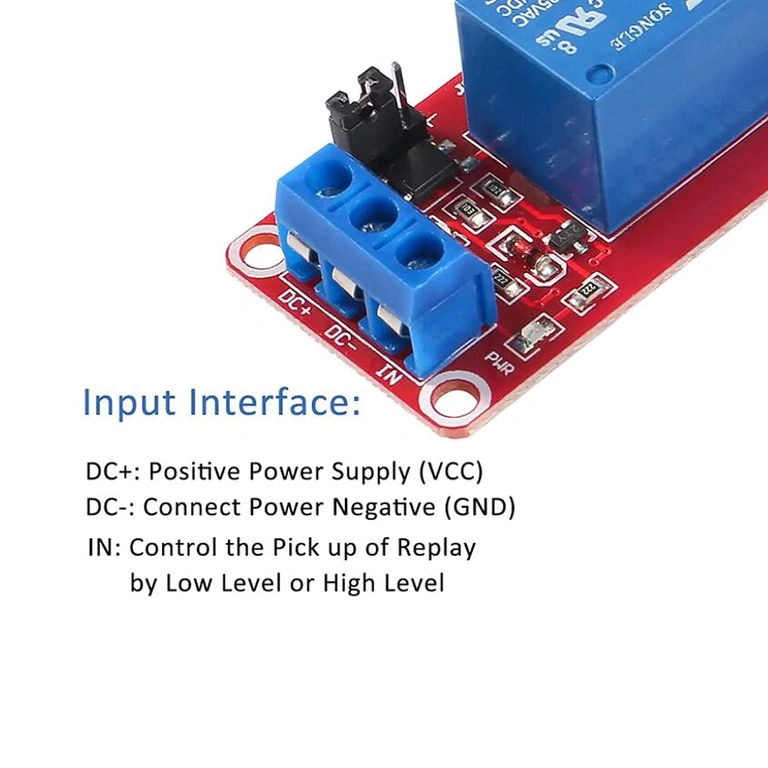

- Terminales de tornillo preinstalados — conecta NC, C, NO, Coil+ y Coil- directamente, sin soldaduras ni adaptadores adicionales.
- Set de 4 unidades — perfecto para proyectos multicanal o para tener repuestos en sistemas donde la fiabilidad es fundamental.
Detalles y Rendimiento
El optoacoplador de cada módulo separa completamente el circuito de control del de potencia. La corriente en la línea Trigger es de apenas ~5 mA (en la variante de 5V), lo que lo hace perfectamente compatible con los niveles lógicos de los microcontroladores modernos sin necesidad de resistencias adicionales. La bobina del relé se alimenta por separado a 5V DC o 12V DC, según la variante elegida, mientras que los contactos conmutan cargas de hasta AC 250V / 10A. La versión de 5V se integra directamente en proyectos alimentados por USB o fuentes estándar, mientras que la de 12V es ideal para sistemas de automoción, cuadros de mando y proyectos con baterías de 12V.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de alimentación bobina | 5V DC o 12V DC (según variante) |
| Carga máxima contactos | AC 250V / 10A, DC 30V / 10A |
| Tipo de aislamiento | Optoacoplador |
| Corriente línea Trigger | ≈5 mA (modelo 5V) |
| Tipo de contactos | NC (Normalmente Cerrado) / C (Común) / NO (Normalmente Abierto) |
| Entradas módulo | Coil +, Coil –, Trigger |
| Selección trigger | Jumper High-Level Trigger / Low-Level Trigger |
| Compatibilidad | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Cantidad en el set | 4 unidades |
| Tipo de módulo | 1 canal (Single Channel Relay Module) |
Instrucciones de uso y programación
- Conecta Coil + y Coil – a la fuente de alimentación correspondiente (5V o 12V DC).
- Conecta el pin Trigger a un pin digital de salida de tu microcontrolador (GPIO, pin digital de Arduino, etc.).

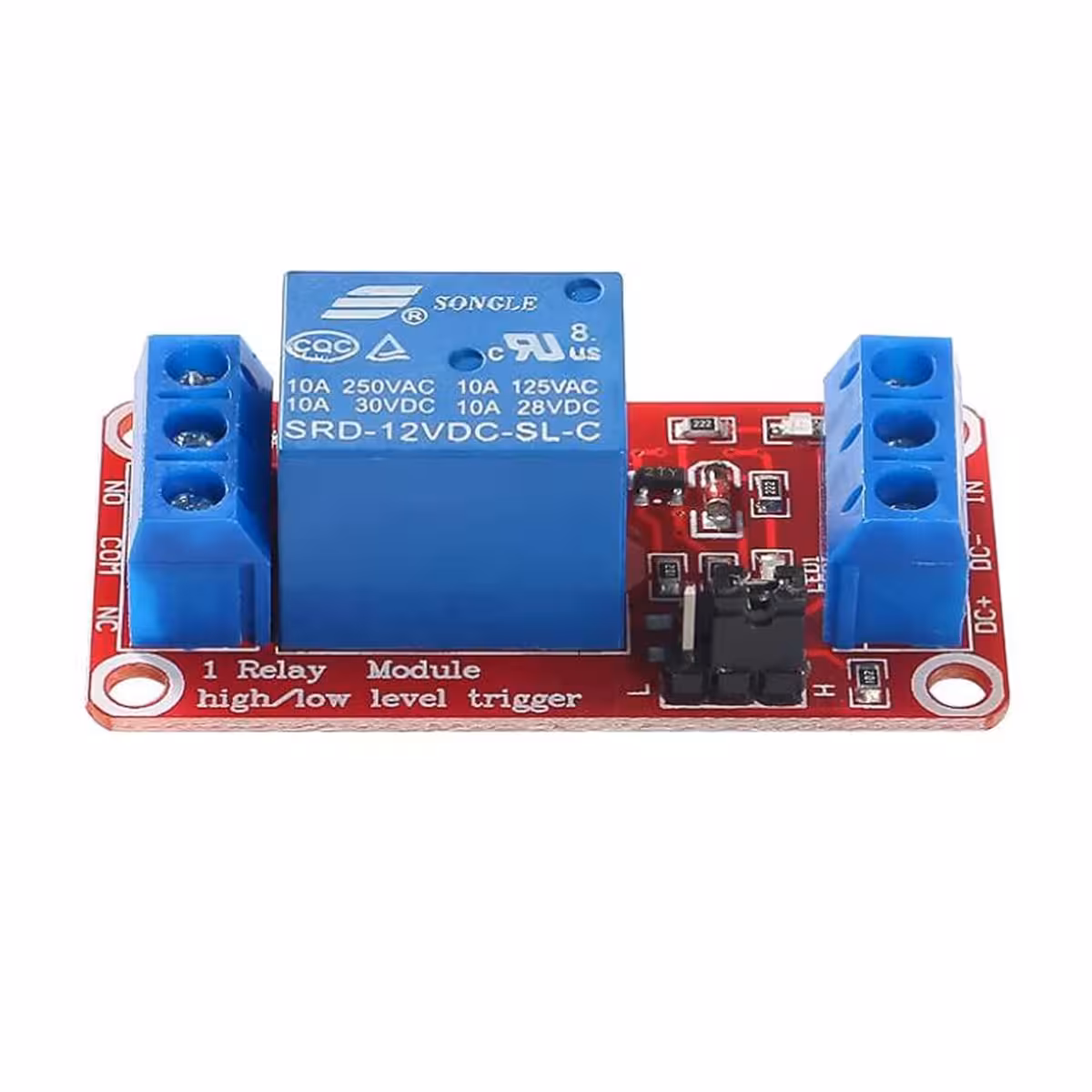

- Configura el jumper en la posición deseada: High-Level Trigger (el relé se activa con señal HIGH) o Low-Level Trigger (el relé se activa con señal LOW).

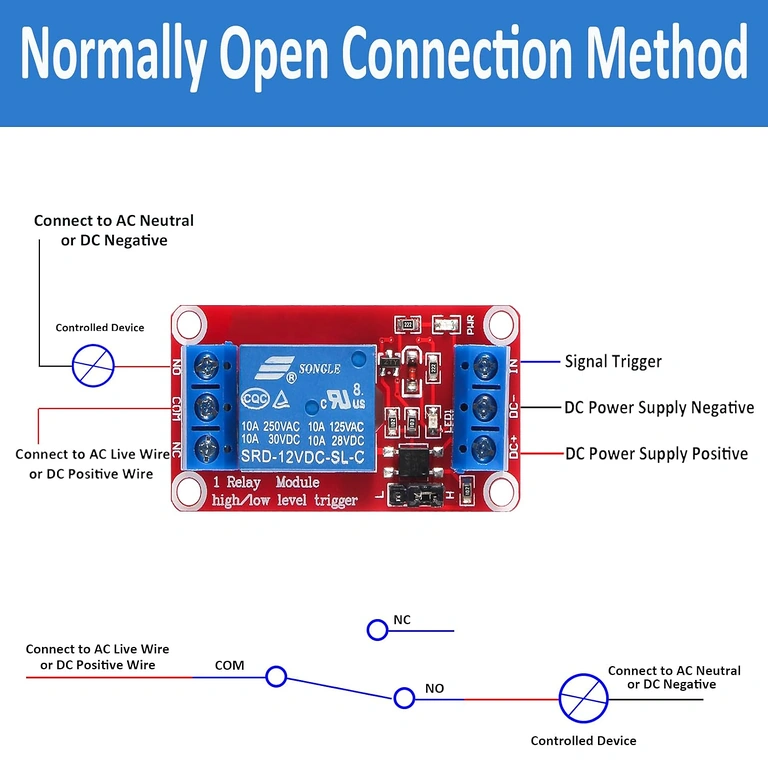

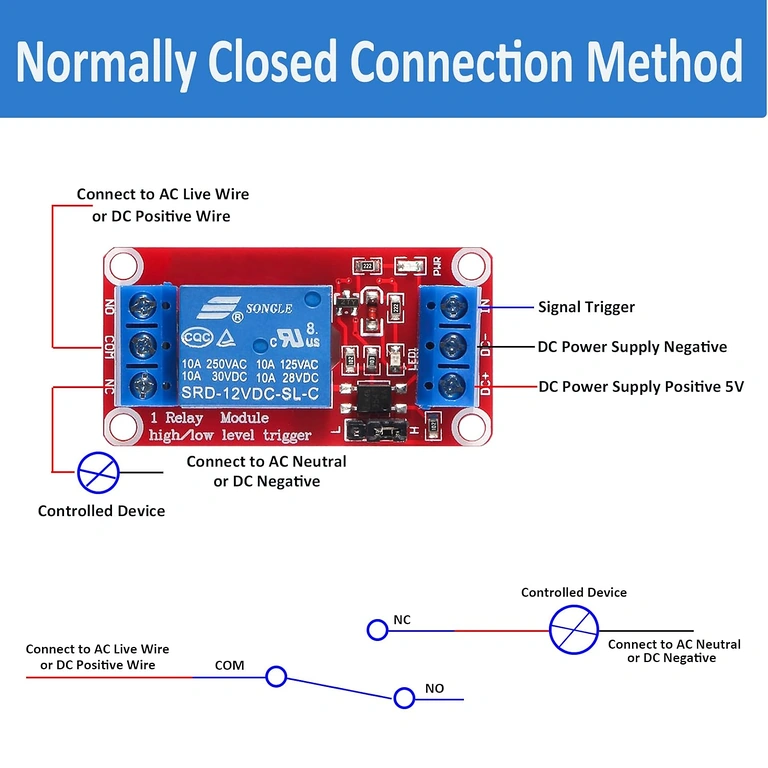

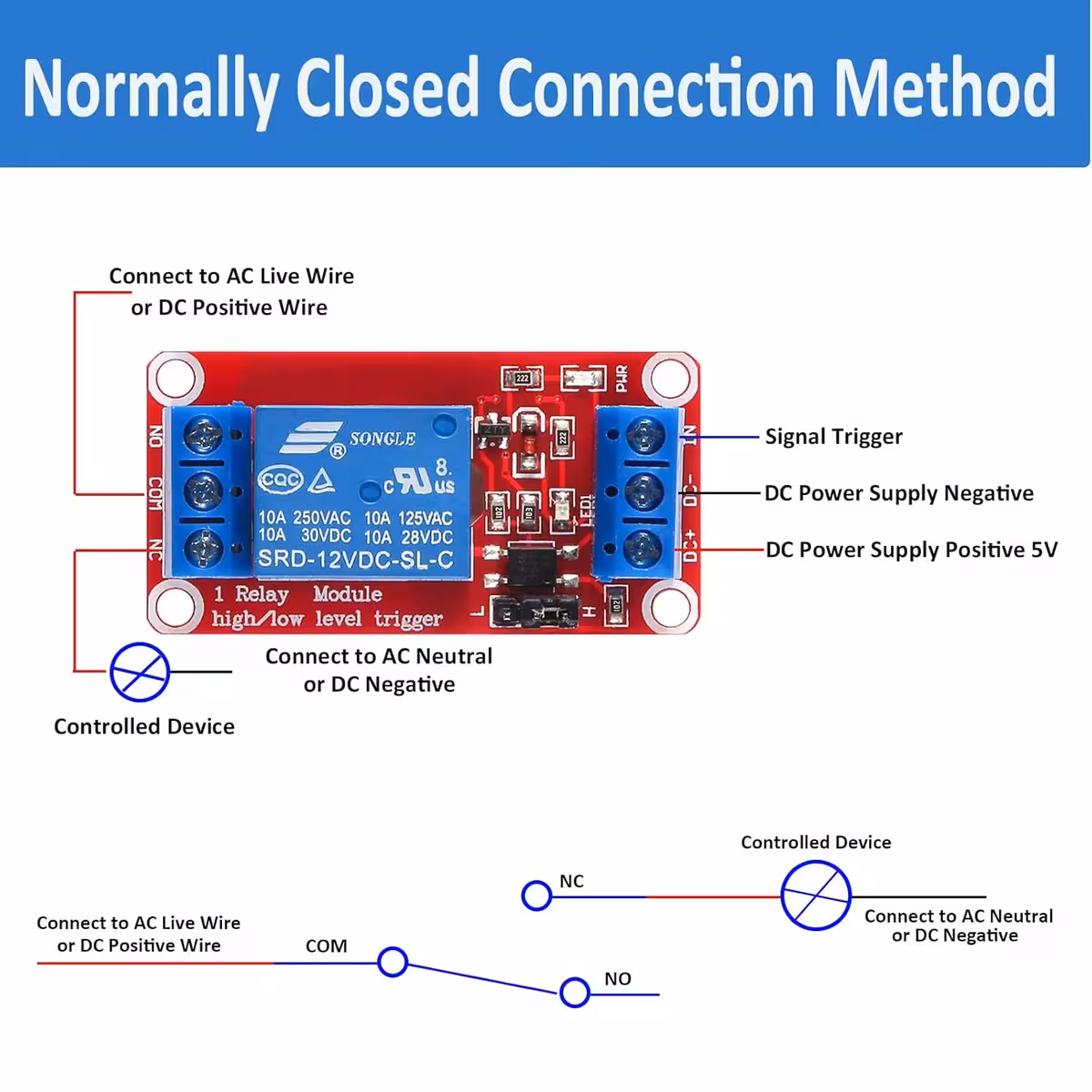

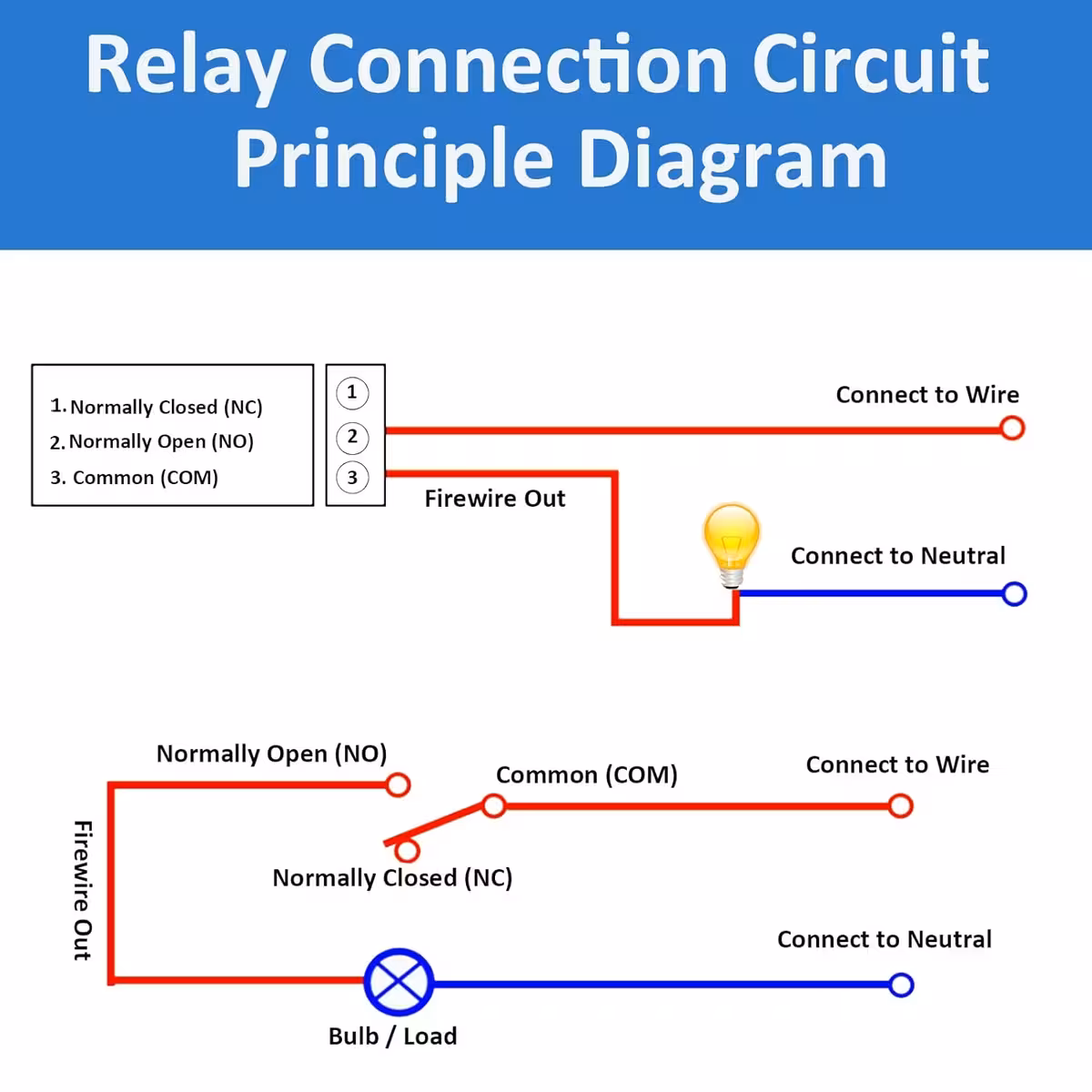

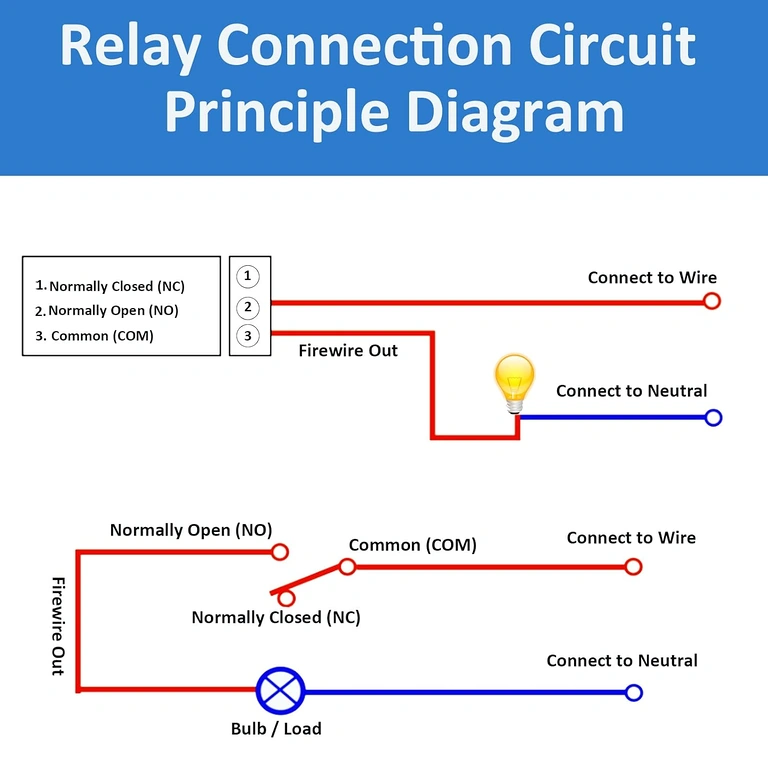

- Conecta la carga a los terminales NC/C (circuito normalmente cerrado) o NO/C (circuito normalmente abierto), según la lógica de tu aplicación.
- Envía el comando digital desde tu código (ej: digitalWrite(pin, HIGH) en Arduino IDE) para activar o desactivar el relé.
Contenido del paquete

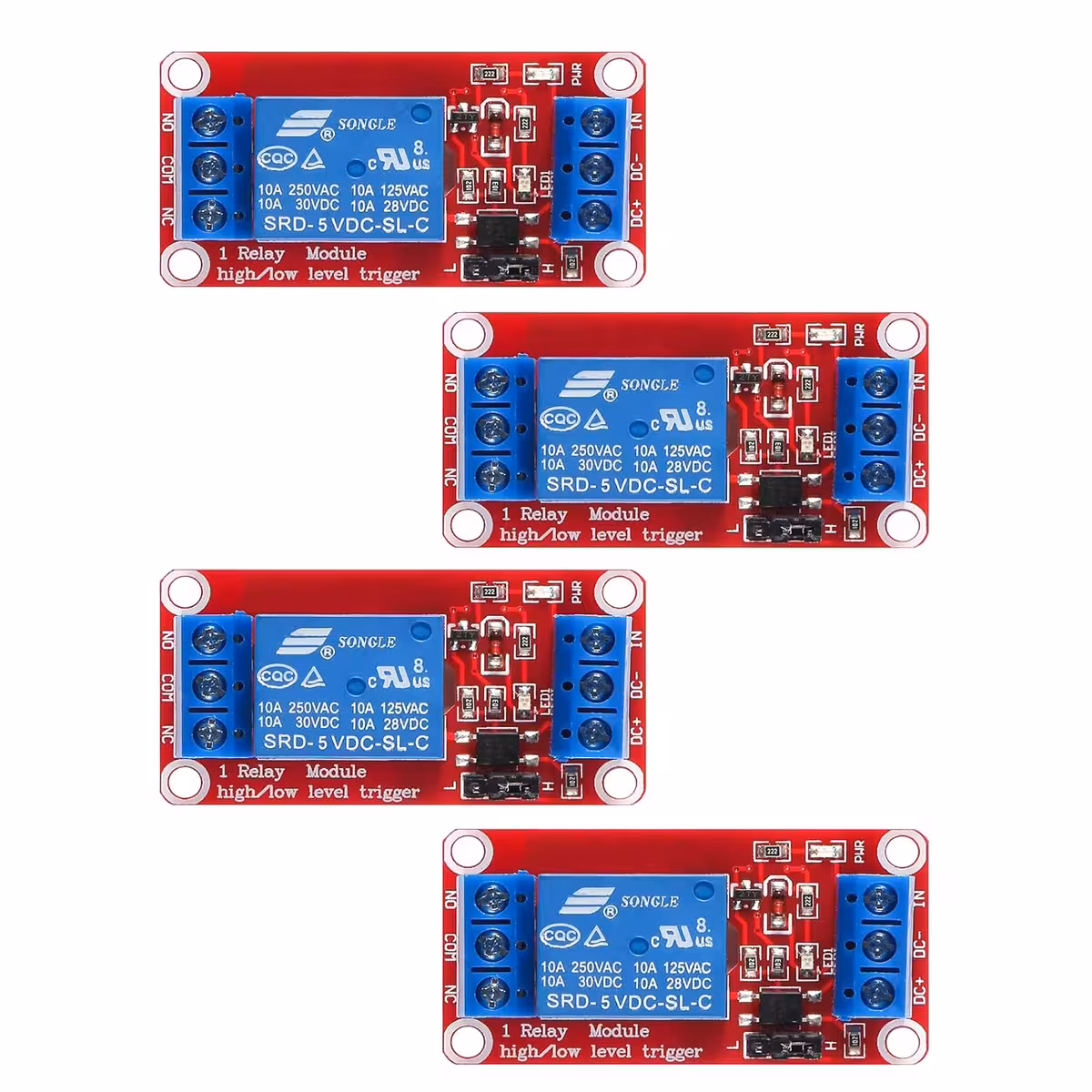

- 4 × Módulo relé de 1 canal (5V o 12V, según la variante elegida)
- Terminales de tornillo preinstalados en cada módulo
Preguntas frecuentes
¿Funciona con una señal de 3.3V en el Trigger (ej: Raspberry Pi, ESP32)?
En muchos casos sí, el optoacoplador suele aceptar 3.3V en la línea Trigger. Para un funcionamiento garantizado, puedes usar un convertidor de nivel lógico de 3.3V a 5V o verificar el umbral mínimo del optoacoplador en la hoja de datos. La alimentación de la bobina debe mantenerse a 5V o 12V, independientemente de la tensión lógica.
¿Cuál es la diferencia práctica entre High-Level y Low-Level Trigger?
Con High-Level Trigger, el relé se activa cuando el pin Trigger recibe una señal HIGH. Con Low-Level Trigger, se activa cuando recibe LOW (GND). Puedes cambiar este comportamiento simplemente moviendo el jumper, sin necesidad de tocar el cableado ni el código.
¿Puedo controlar aparatos de 220V, como una bombilla o una bomba de jardín?
Sí. Los contactos soportan AC 250V / 10A, suficiente para la mayoría de las cargas domésticas. Asegúrate de no superar los 10A y respeta siempre las normas de seguridad eléctrica al trabajar con tensiones de red.
¿Puedo controlar los 4 módulos desde el mismo Arduino?
Sí. Cada módulo requiere un único pin digital para el Trigger. Un Arduino Uno tiene 14 pines digitales, por lo que puedes controlar los 4 módulos de forma independiente y aún te sobrarán pines para otros periféricos.
