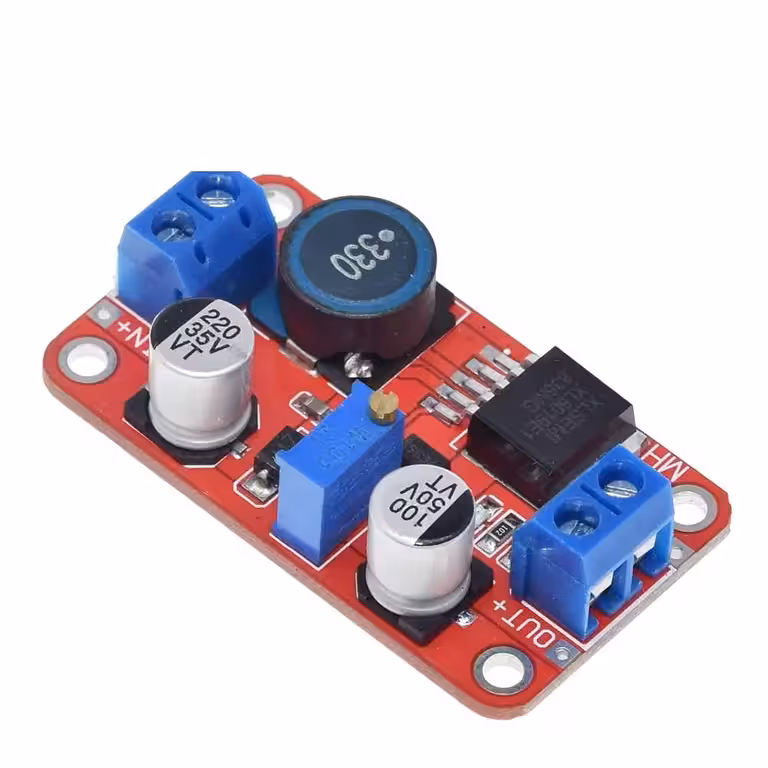

Convertidor de Tensión XL6019 – Módulo Boost DC-DC 3V-35V a 5V-40V
Este módulo convertidor de tensión XL6019 es un boost converter DC-DC eficiente, utilizado para aumentar el voltaje en diversos proyectos electrónicos. Es ideal para alimentar componentes electrónicos, LEDs, módulos de carga de baterías o dispositivos móviles, ofreciendo alta estabilidad y eficiencia de hasta 94%.
Especificaciones técnicas del módulo XL6019
| Voltaje de entrada | 3V – 35V (máx. 40V) |
|---|---|
| Voltaje de salida | 5V – 40V (máx. 45V) |
| Corriente máxima | 5A |
| Eficiencia | hasta 94% |
| Frecuencia de conmutación | 220KHz |
| Ripple de salida | < 100mV |
| Ajuste de voltaje | ±0.5% |
| Ajuste de carga | ±0.5% |
| Temperatura de operación | -40°C ~ +85°C |
| Dimensiones | 50mm × 28mm × 13mm |
Instrucciones de uso del convertidor boost XL6019
- Conexión: Alimente el módulo con un voltaje DC entre 3V y 35V. El LED de funcionamiento se encenderá.
- Ajuste: Ajuste el potenciómetro para obtener el voltaje de salida deseado. Se recomienda usar un multímetro digital para mayor precisión.
Recomendaciones para el uso correcto del módulo
- Corriente de salida: Para funcionamiento continuo, limite la corriente por debajo de 2.5A. Para potencias superiores a 10W, utilice un disipador de calor.
- Diferencia de voltaje: Asegure una diferencia mínima de 1.5V entre entrada y salida para un funcionamiento estable.
- Ventilación: Use el módulo en un espacio bien ventilado para una disipación óptima del calor.
Funciones adicionales y protecciones integradas
- Protección contra sobrecorriente y sobretemperatura para mayor seguridad.
- Diseño compacto con integración eficiente de componentes SMD y MOSFET de potencia.
- Ideal para aplicaciones móviles, DIY, Arduino, Raspberry Pi, alimentación de LEDs, cámaras de video, etc.
Aplicaciones recomendadas para el XL6019 Boost Converter
Este módulo step-up DC-DC es adecuado para:
- Carga de baterías Li-Ion y Li-Po
- Proyectos Arduino y Raspberry Pi
- Alimentación de módulos electrónicos de 12V / 24V
- Iluminación LED con voltaje variable
- Sistemas portátiles con paneles solares
