Termostato digital programable W1209 – Control automático de temperatura de -50°C a +110°C
¿Necesitas mantener una temperatura precisa en una nevera reconvertida, una incubadora, un acuario o un sistema de energía solar? Sin un controlador específico, es fácil sufrir sobrecalentamientos o un consumo energético innecesario. El termostato digital W1209 soluciona esto de forma sencilla, compacta y muy económica.
Nota: Para cargas eléctricas que superen los 20A, se recomienda encarecidamente el uso de un contactor eléctrico externo, accionado a través del relé del termostato.
¿Por qué elegir este modelo? (Ventajas clave):
- Amplio rango de medición — desde -50°C hasta +110°C, lo que lo hace perfecto tanto para congeladores como para sistemas de calefacción.

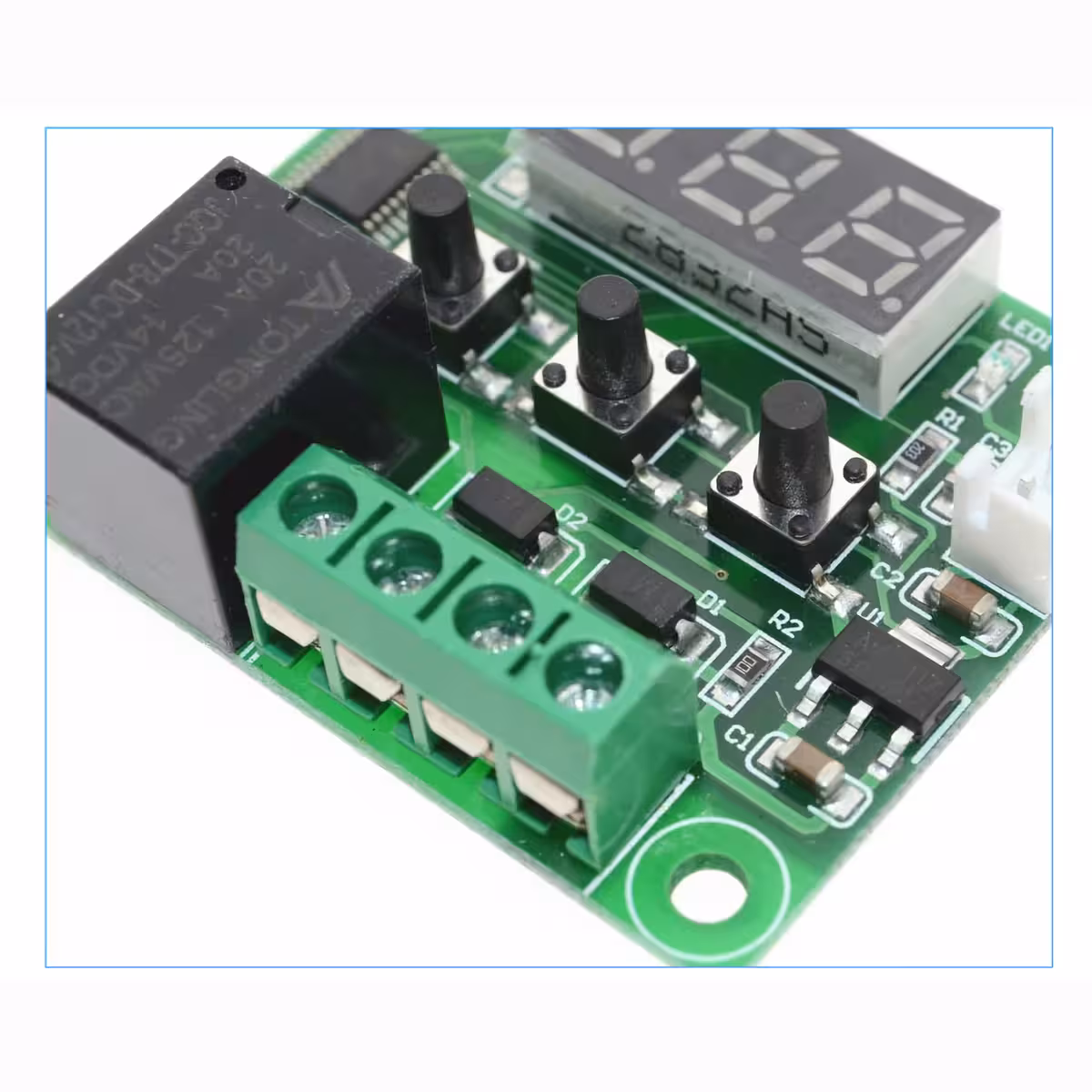

- Relé de 20A (NO/NC) — permite controlar directamente pequeños compresores, resistencias eléctricas o electroválvulas sin necesidad de circuitos adicionales.
- Resolución de 0,1°C — alta precisión sin redondeos; detecta y reacciona ante variaciones mínimas, algo esencial en procesos sensibles.
- Parámetros totalmente programables — modo calefacción/refrigeración, histéresis ajustable, retardo de activación, calibración de sonda y alarma de alta temperatura.
- Bajo consumo (35–65mA) — funciona perfectamente con baterías o paneles solares sin drenar recursos.
- Sonda NTC incluida — listo para usar nada más recibirlo, sin necesidad de comprar accesorios extra.
Detalles y rendimiento
El módulo W1209 actualiza la medición cada 0,5 segundos, garantizando una respuesta rápida del relé ante cambios bruscos de temperatura, algo crítico en aplicaciones de refrigeración. Su relé con contactos NO/NC ofrece una flexibilidad total: puedes configurar lógica directa o inversa sin modificar el esquema eléctrico. Si la sonda NTC incluida no se ajusta a tus necesidades de longitud o especificaciones, puedes sustituirla por una PTC, ya que el módulo es compatible con ambos tipos. Sus dimensiones de 48,5 x 40 mm facilitan su integración en cualquier caja o cuadro eléctrico.
| Parámetro | Valor / Detalle |
|---|---|
| Rango de temperatura | -50°C a +110°C |
| Compatibilidad de sondas | NTC (incluida), PTC |
| Resolución de pantalla | 0,1°C |
| Precisión de medición | ±0,1°C |
| Precisión de histéresis | 0,1°C |
| Frecuencia de actualización | 0,5 segundos |
| Consumo de corriente | 35mA – 65mA |

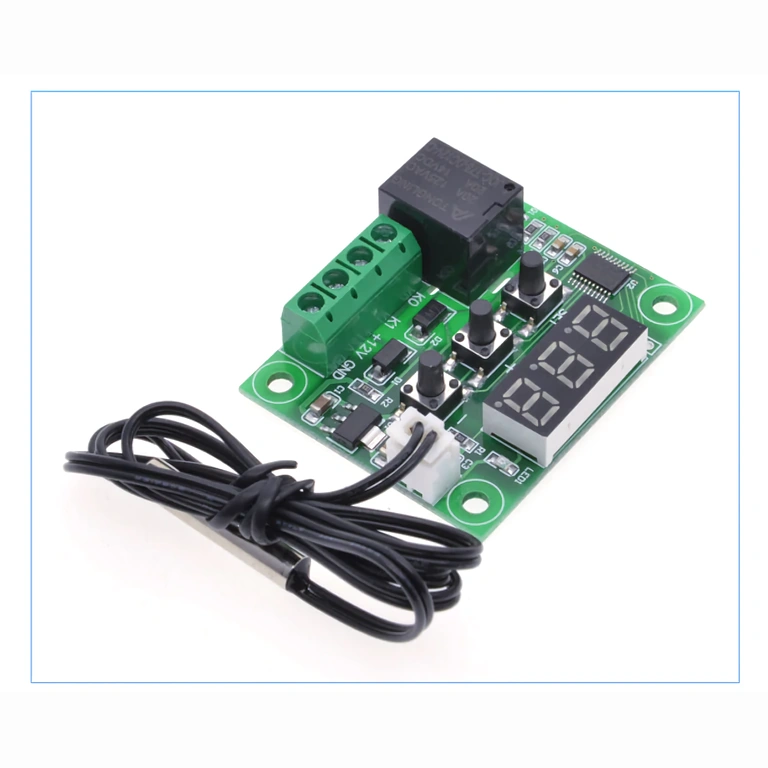

| Pantalla | LED 0,28 pulgadas, 3 dígitos |
| Tensión de alimentación | 12V DC |
| Corriente máxima del relé | 20A |
| Tipo de relé | Doble: Normalmente Abierto (NO) / Normalmente Cerrado (NC) |
| Temperatura de trabajo | -10°C a +60°C, humedad 20%–85% |

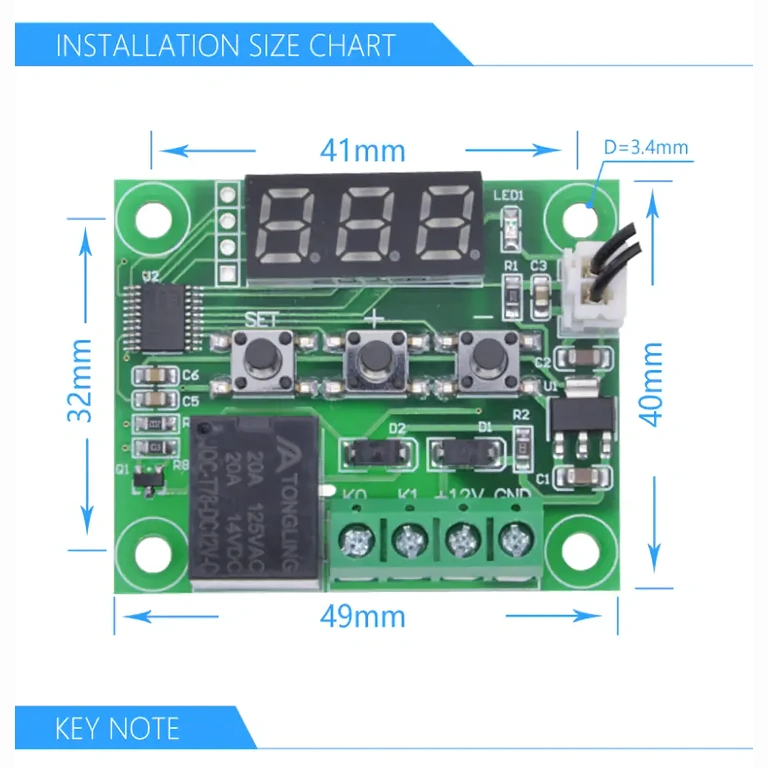

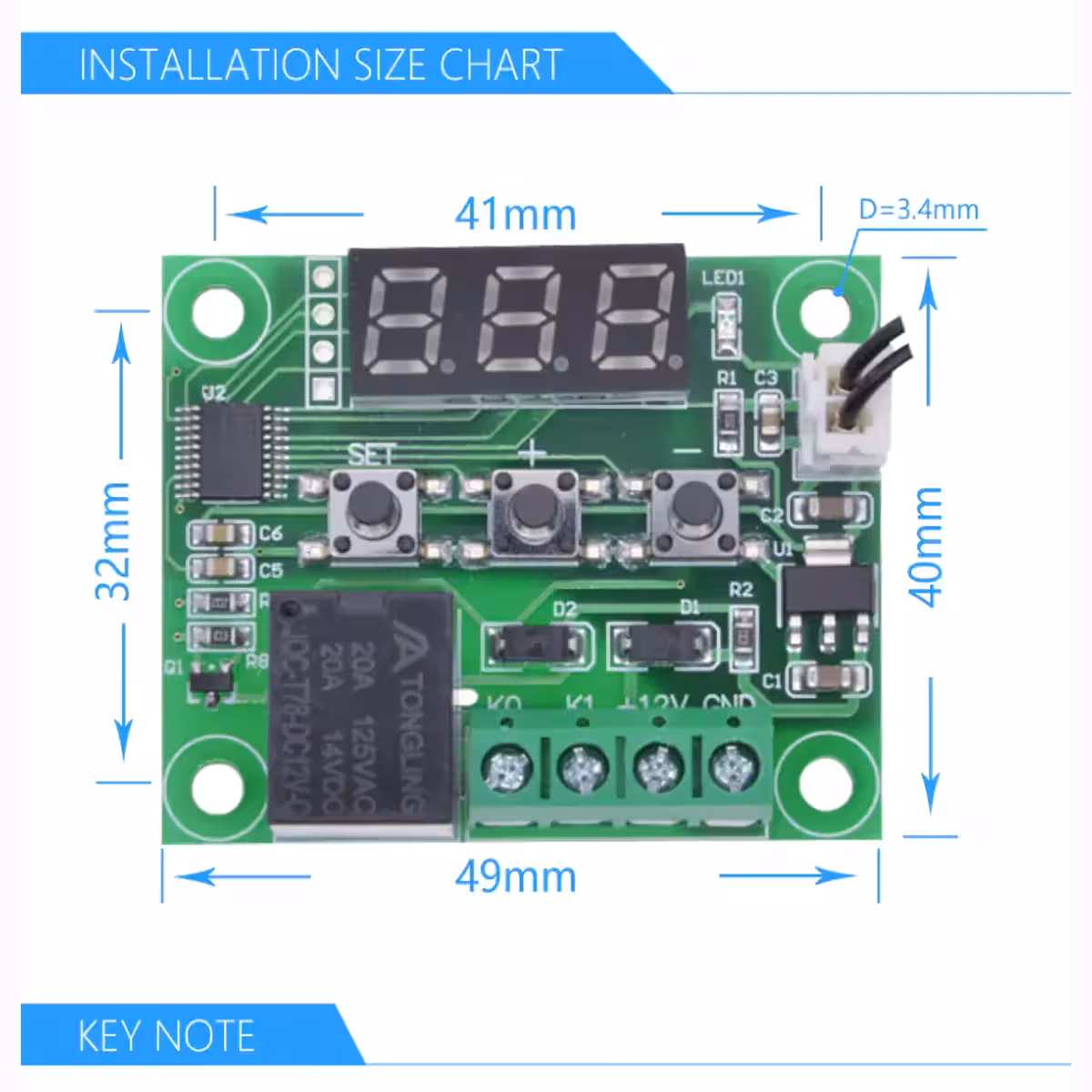

| Dimensiones del módulo | 48,5 x 40 mm |
Instrucciones de programación y uso
- Mantén pulsado el botón SET durante 5 segundos para acceder al menú de parámetros.
- Navega entre los parámetros con los botones + y –, y confirma tu elección con SET.
- P0 – Modo de funcionamiento: C (refrigeración) / H (calefacción) — valor por defecto: C.
- P1 – Histéresis: rango de 0,1–30°C — valor por defecto: 2.
- P2 – Límite superior de temperatura: máx. 110°C — valor por defecto: 110.
- P3 – Límite inferior de temperatura: mín. -50°C — valor por defecto: -50.
- P4 – Calibración del sensor: de -7°C a +7°C — valor por defecto: 0.
- P5 – Retardo de activación del relé: 0–600 segundos — valor por defecto: 0.
- P6 – Alarma de alta temperatura: 0–110°C — valor por defecto: OFF.
- Para restablecer los ajustes de fábrica: mantén pulsados simultáneamente los botones + y –.
- Instala el sensor con el bulbo orientado hacia arriba y protegido de corrientes de aire directas para obtener una medición precisa.

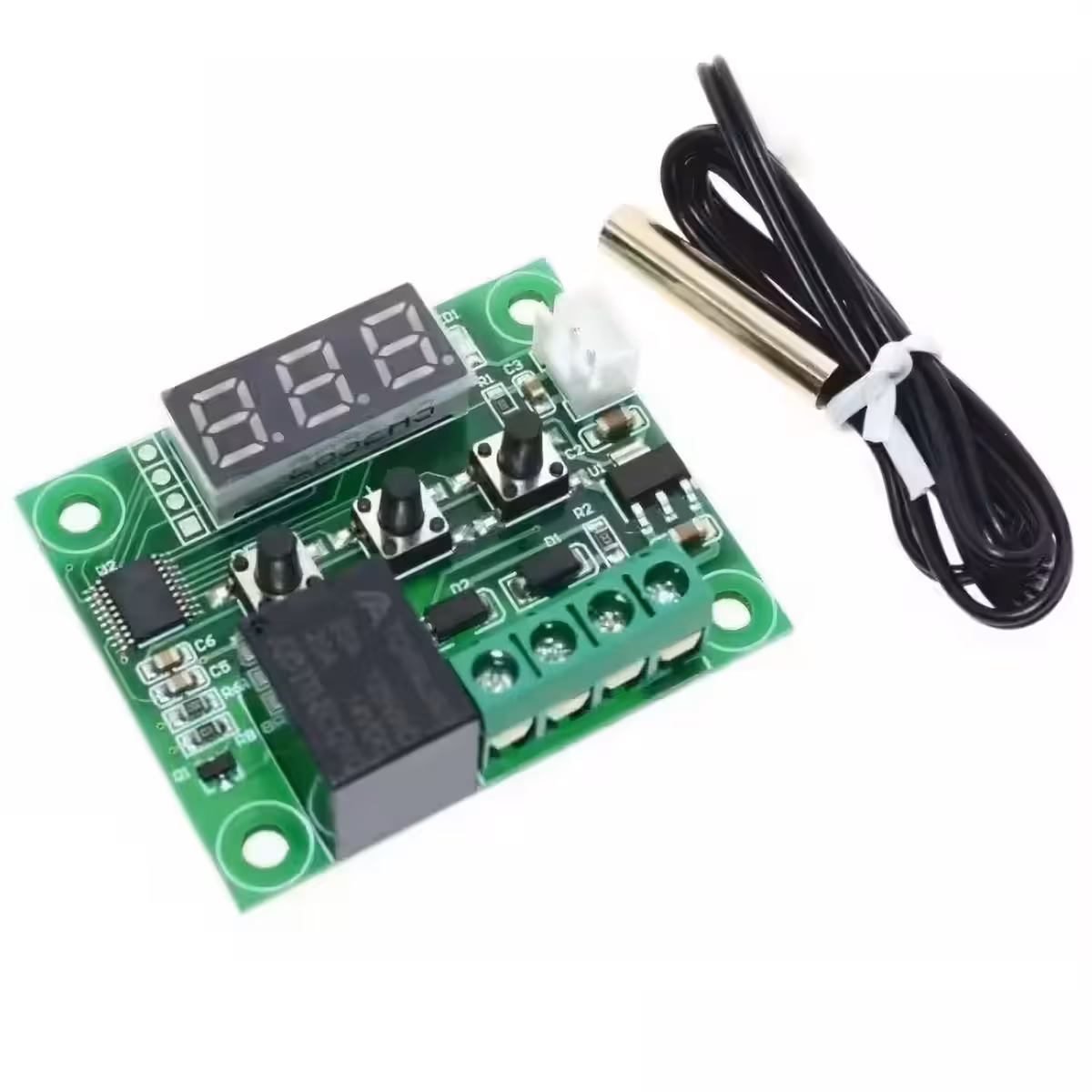

Contenido del paquete
- 1x Módulo termostato digital W1209
- 1x Sonda de temperatura NTC
Preguntas frecuentes
¿Qué tensión de alimentación requiere el termostato W1209?

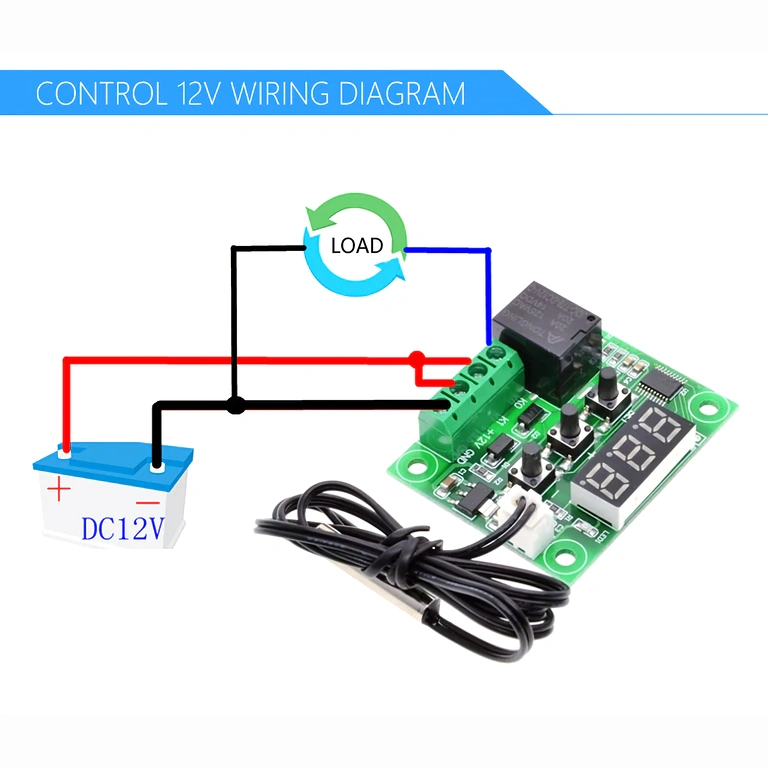

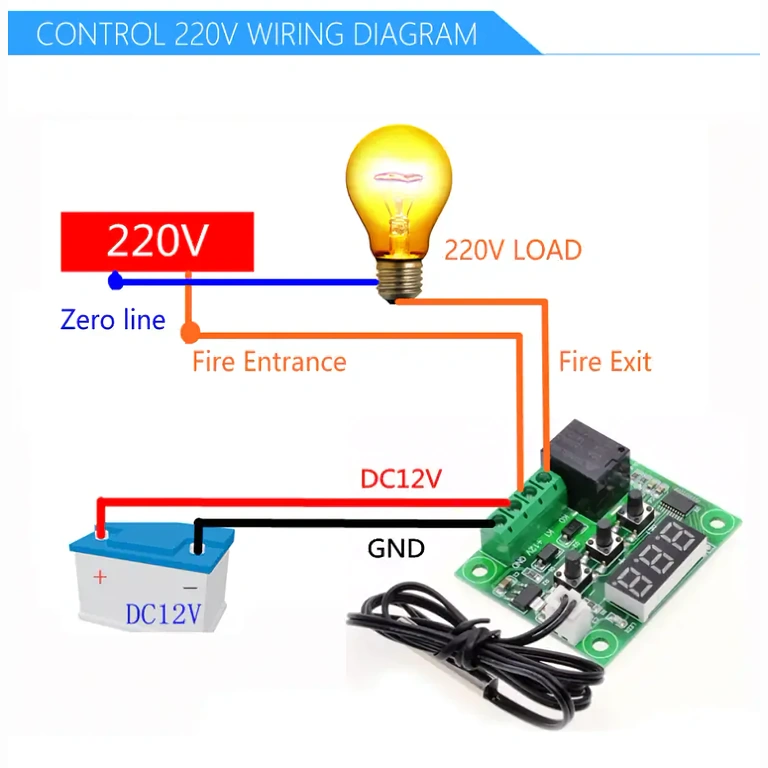

Funciona exclusivamente a 12V DC. Para utilizarlo con la red eléctrica de 230V AC, necesitarás un transformador o fuente de alimentación adecuada.
¿Puede controlar un compresor frigorífico o una resistencia de calefacción?
Sí. El relé de 20A permite el control directo de compresores pequeños, resistencias, electroválvulas y ventiladores. Para cargas superiores a 20A, utiliza un contactor eléctrico externo accionado por el relé.
¿Se puede sustituir la sonda NTC por otra más larga o de otro tipo?
Sí, el módulo admite sondas NTC y PTC. Puedes usar una sonda con un cable más largo o diferentes características sin necesidad de modificaciones adicionales.
¿Cómo cambio entre el modo refrigeración y calefacción?
Accede al menú (mantén pulsado SET durante 5 segundos) y modifica el parámetro P0: H para calefacción, C para refrigeración.
¿Cuál es la diferencia práctica entre el contacto NO y NC?
El contacto NO (Normalmente Abierto) se cierra cuando el relé se activa; se usa cuando quieres que el equipo se encienda al alcanzar la temperatura configurada. El contacto NC (Normalmente Cerrado) se abre al activarse; es útil cuando quieres apagar un equipo al llegar al umbral establecido.
