Convertidor Boost DC-DC XL6019 – Eleva el voltaje con mínima pérdida en tus proyectos electrónicos
¿Tienes una batería de 3,7V y necesitas alimentar un dispositivo a 12V? ¿O quizás quieres aprovechar un panel solar con voltaje variable? El módulo XL6019 boost converter DC-DC es la solución ideal: convierte cualquier entrada entre 3V y 35V en una salida ajustable de 5V a 40V, con una eficiencia de hasta el 94%. Sin desperdicio de energía y sin sobrecalentamientos en condiciones de carga normales.
Nota: El voltaje de salida debe ser siempre superior al de entrada (convertidor de tipo boost/step-up). Asegura una diferencia mínima de 1,5V entre la entrada y la salida para un funcionamiento estable.
¿Por qué elegir este modelo? (Ventajas clave):
- Eficiencia de hasta el 94% — Pierdes menos del 6% de la energía convertida; funciona en frío con cargas inferiores a 10W, sin necesidad de disipador.
- Corriente máxima de 5A — Soporta motores pequeños, tiras LED o varios módulos simultáneamente; para uso continuo, se recomienda no superar los 2,5A sin refrigeración adicional.
- Entrada de 3V a 35V — Compatible con una celda LiPo (3,7V), 2-3 pilas AA, paneles solares o fuentes de alimentación de coche de 12V/24V.
- Ajuste preciso ±0,5% — Alta precisión tanto en voltaje como en variaciones de carga, crítico para microcontroladores y circuitos de audio sensibles.
- Rizado inferior a 100mV — La frecuencia de conmutación de 220KHz mantiene el ruido electromagnético al mínimo, evitando interferencias con otros componentes.
- Protecciones integradas — Incluye protección contra sobrecorriente y sobretemperatura para salvaguardar tanto el módulo como la carga conectada.
- Diseño compacto: 50×28×13mm — Se integra fácilmente en cualquier carcasa DIY, proyecto portátil o panel de control sin ocupar espacio innecesario.
Detalles y Rendimiento

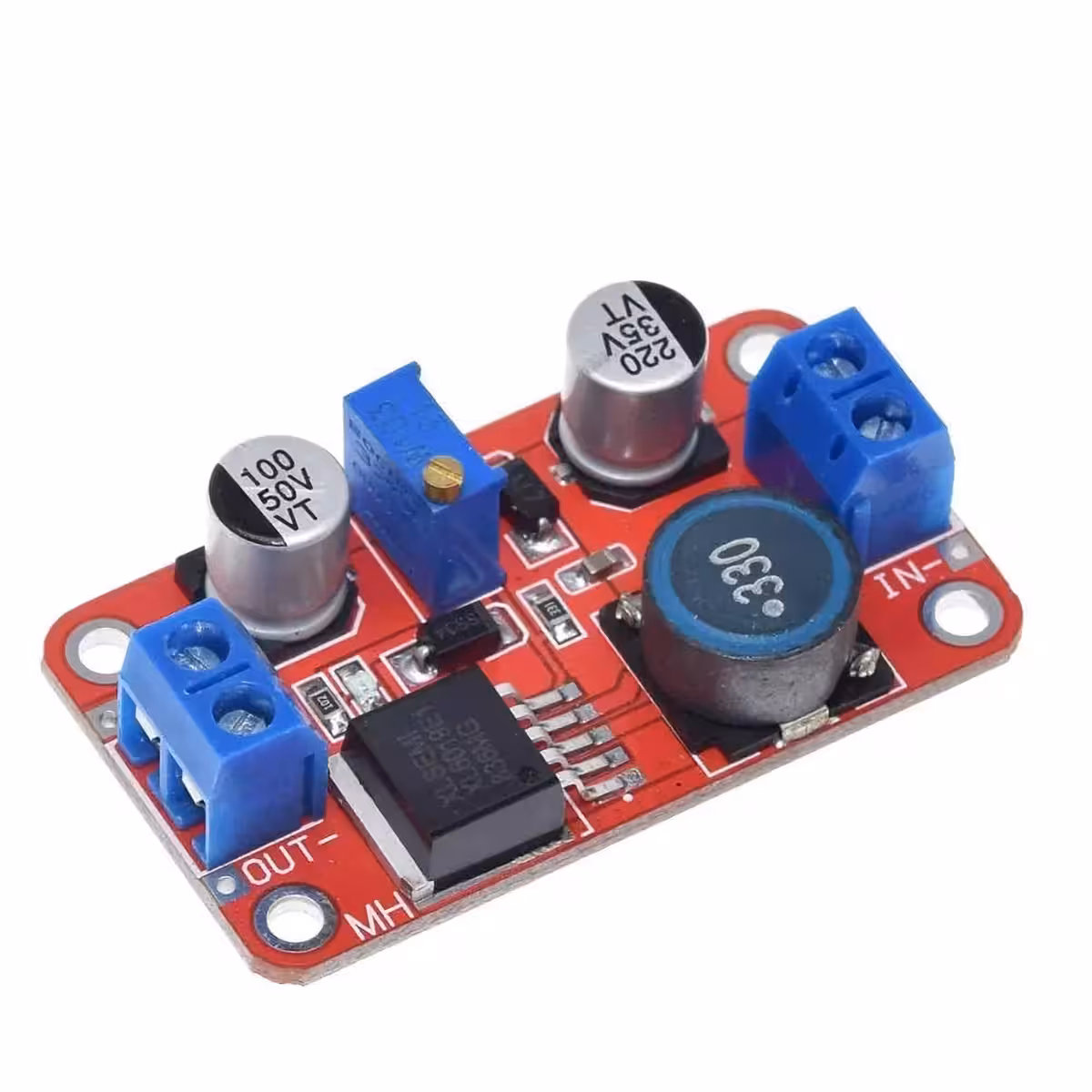

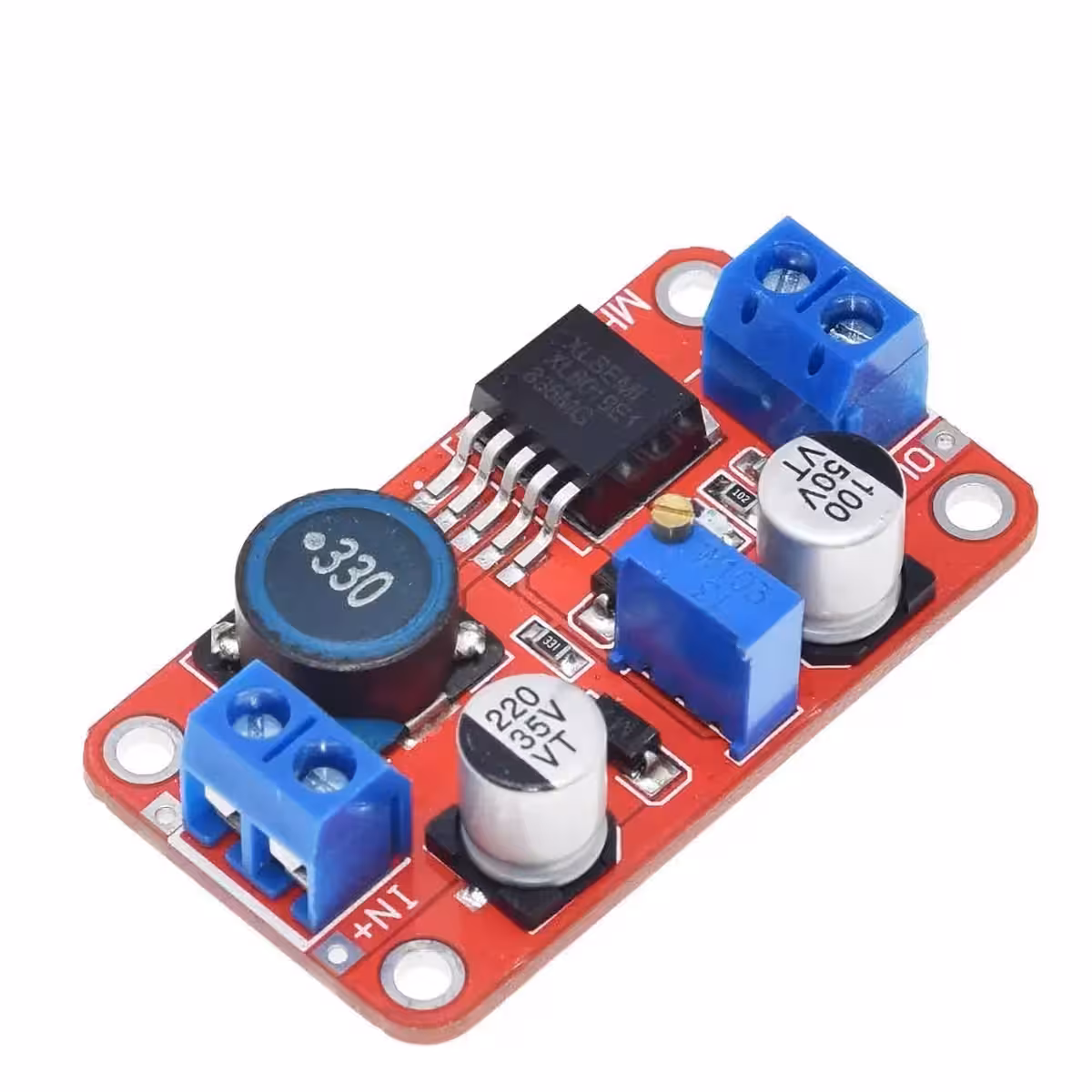

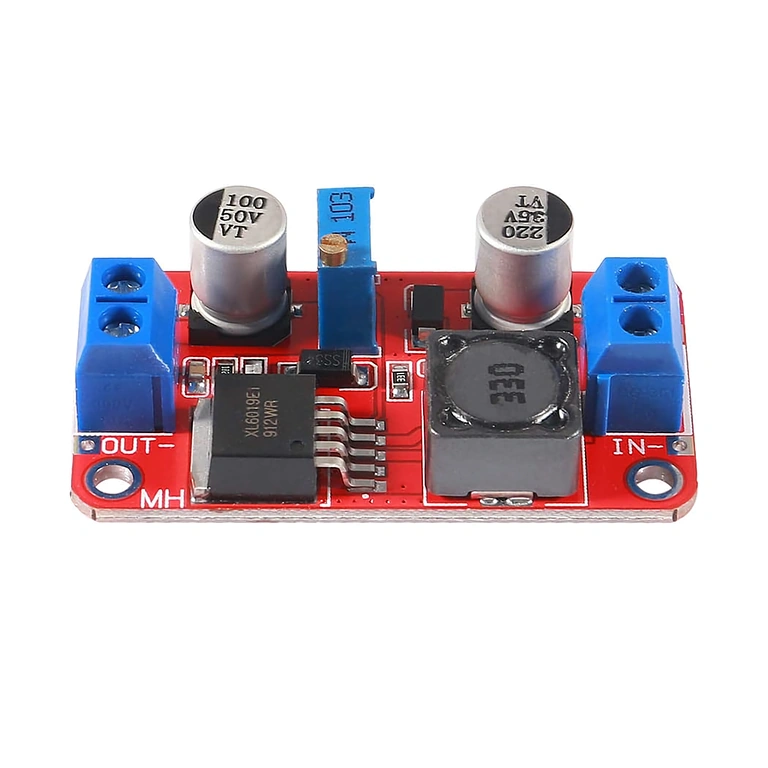

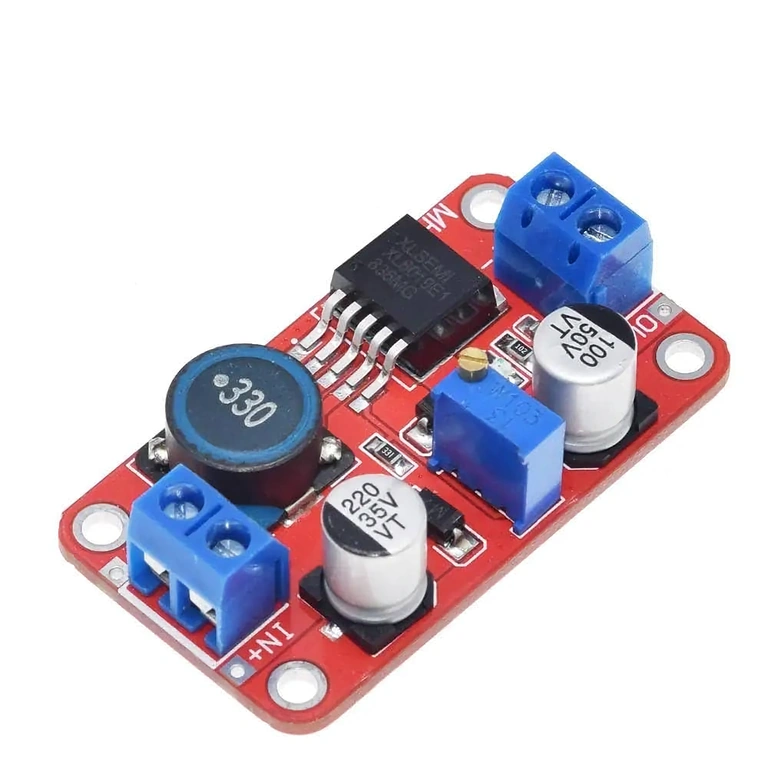

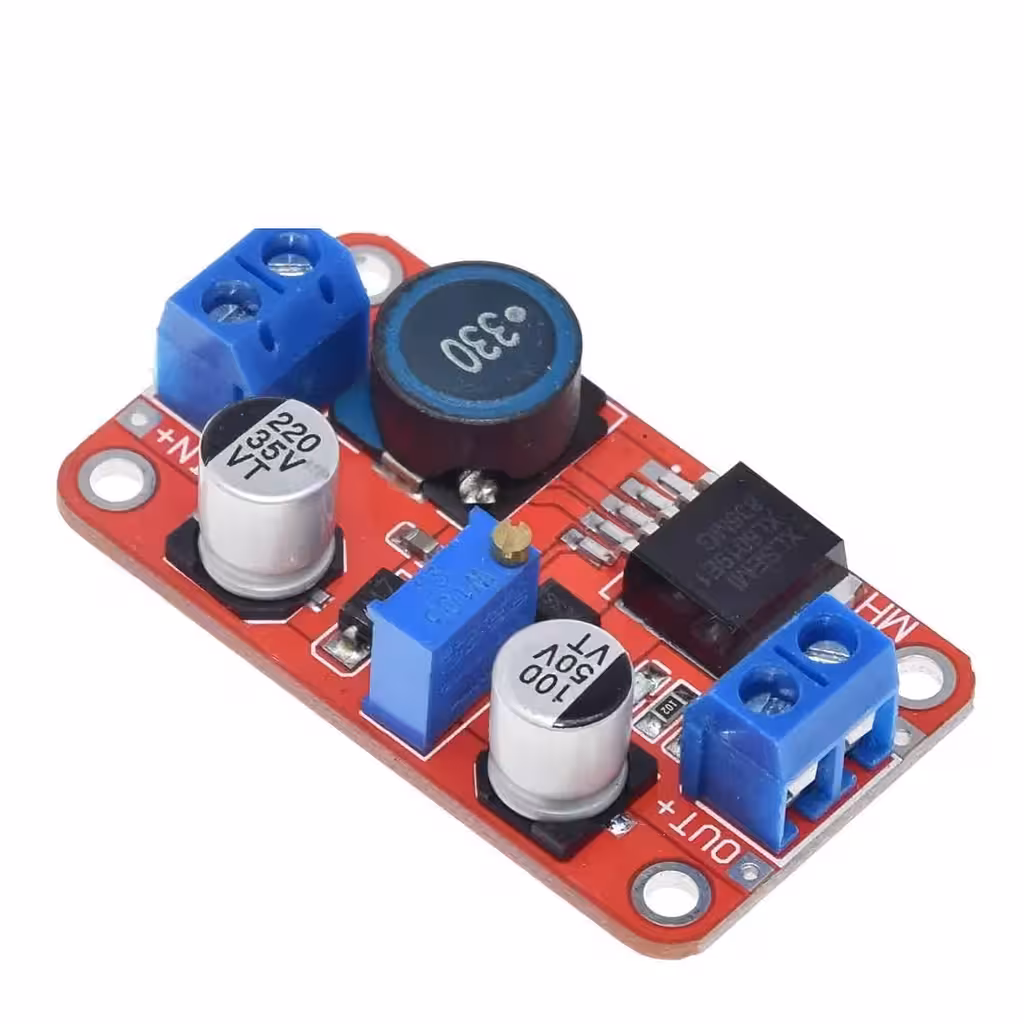

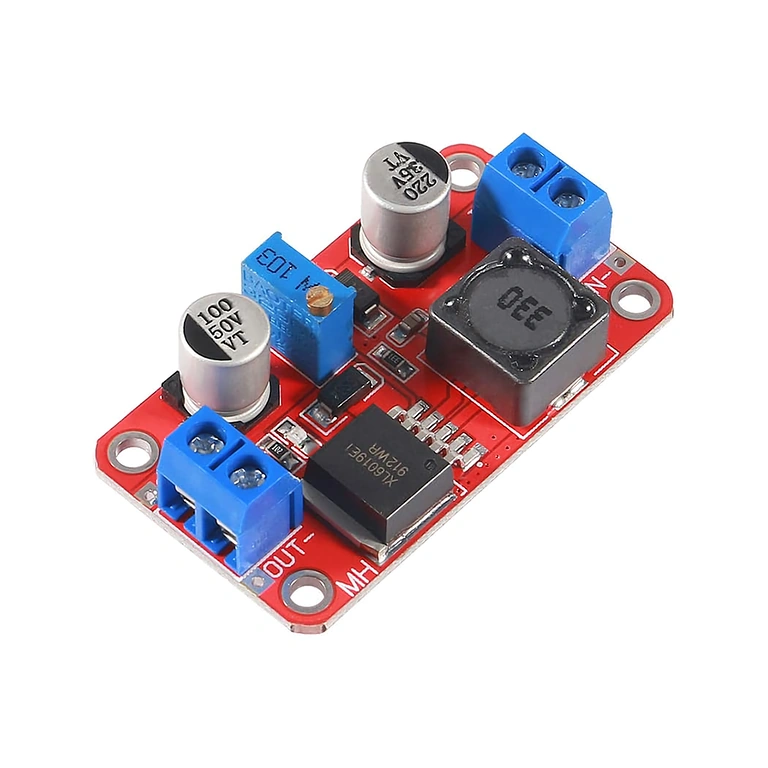

El corazón de este módulo es el circuito integrado XL6019, un controlador PWM boost con MOSFET de potencia integrado. Esto se traduce en menos componentes externos, menor ruido y una conversión más eficiente en comparación con módulos que utilizan MOSFET externo. La bobina de potencia y los componentes SMD seleccionados garantizan un rizado de salida inferior a 100mV, esencial para alimentar placas Arduino, DACs de audio o sensores sensibles a las fluctuaciones.
La frecuencia de conmutación de 220KHz permite el uso de componentes pasivos más pequeños y una respuesta rápida ante cambios en la carga. Si trabajas con potencias superiores a 10W, se recomienda instalar un disipador en el MOSFET y asegurar una buena ventilación. El módulo soporta temperaturas de trabajo entre -40°C y +85°C, siendo apto para aplicaciones industriales o de exterior.
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de entrada | 3V – 35V (máximo absoluto 40V) |
| Voltaje de salida | 5V – 40V (máximo absoluto 45V) |
| Corriente máxima de salida | 5A (recomendado continuo: máx. 2,5A sin disipador) |
| Eficiencia de conversión | Hasta 94% |
| Frecuencia de conmutación | 220KHz |
| Rizado de salida | < 100mV |
| Precisión de ajuste de voltaje | ±0,5% |
| Precisión de regulación de carga | ±0,5% |
| Protecciones integradas | Sobrecorriente, sobretemperatura |
| Temperatura de funcionamiento | -40°C ~ +85°C |

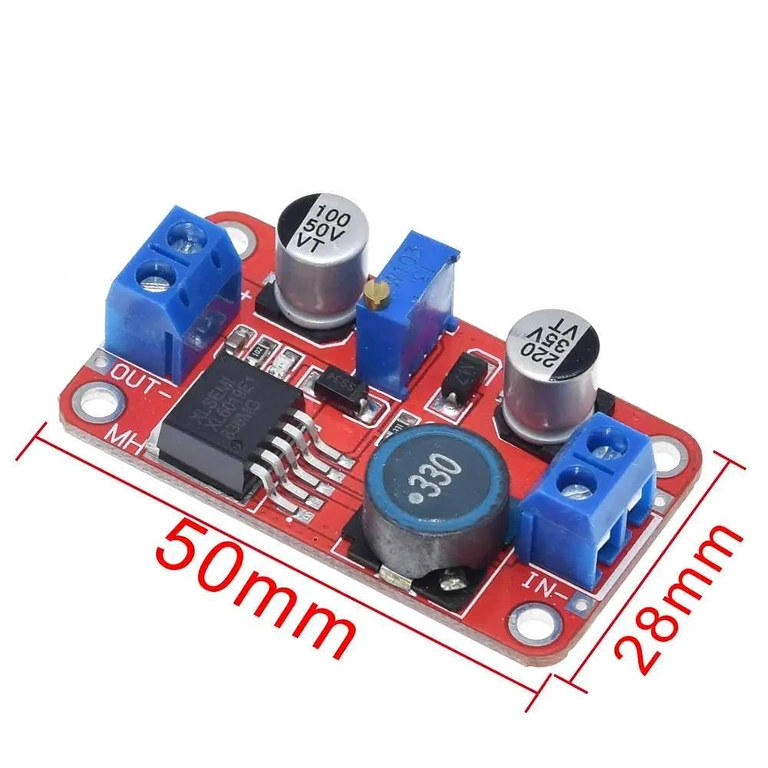

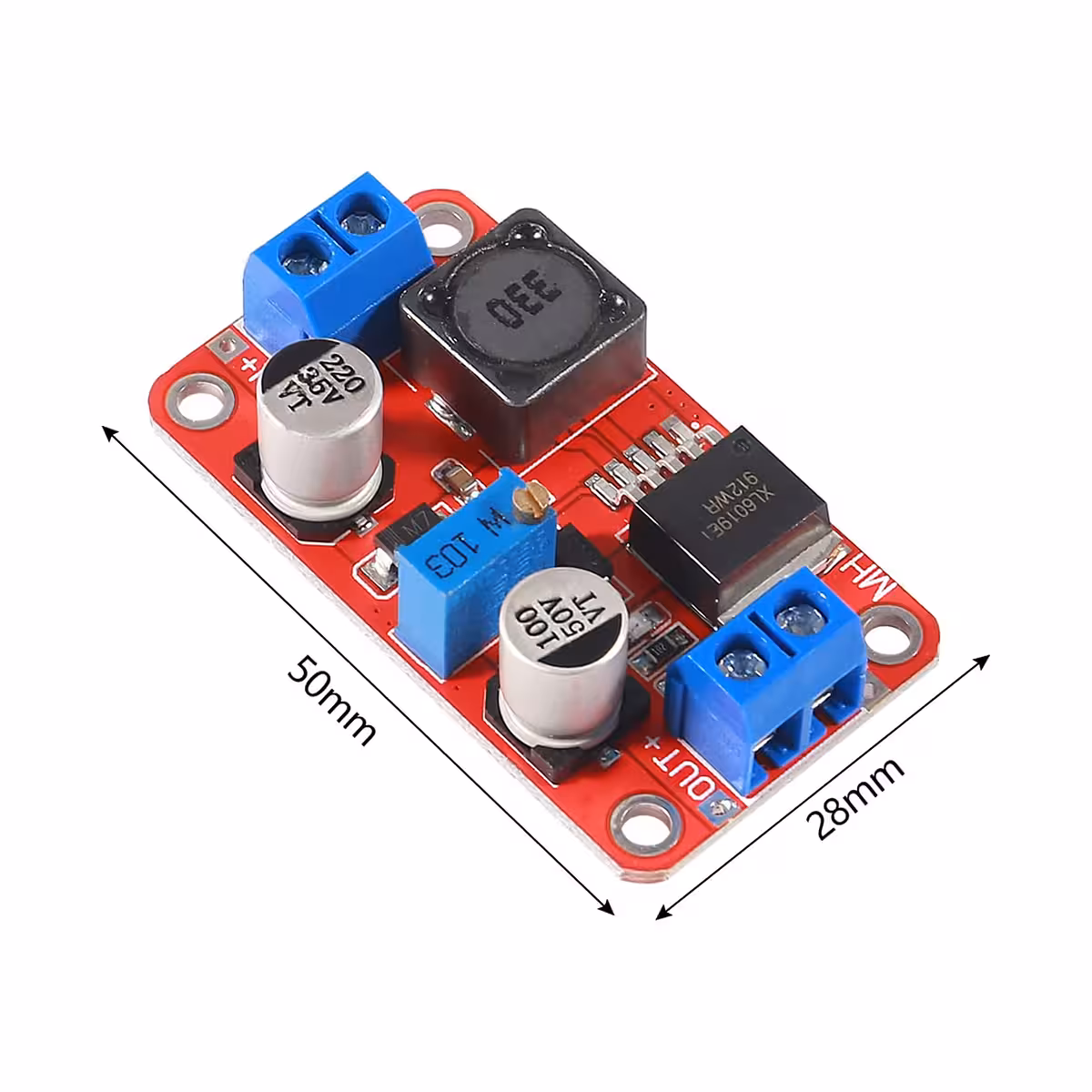

| Dimensiones | 50mm × 28mm × 13mm |
| Tipo de convertidor | Boost (Step-Up) DC-DC |
Instrucciones de Uso

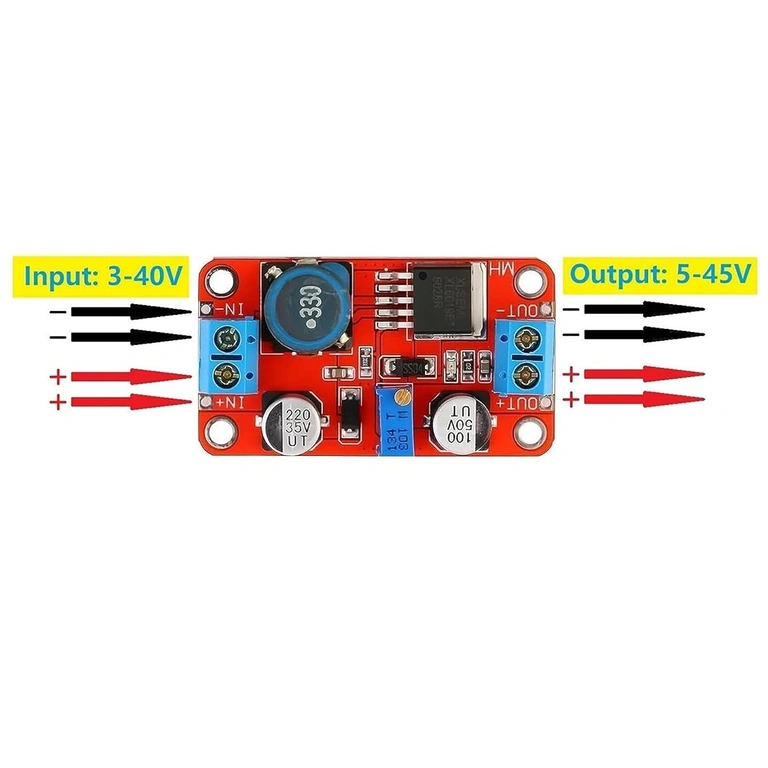

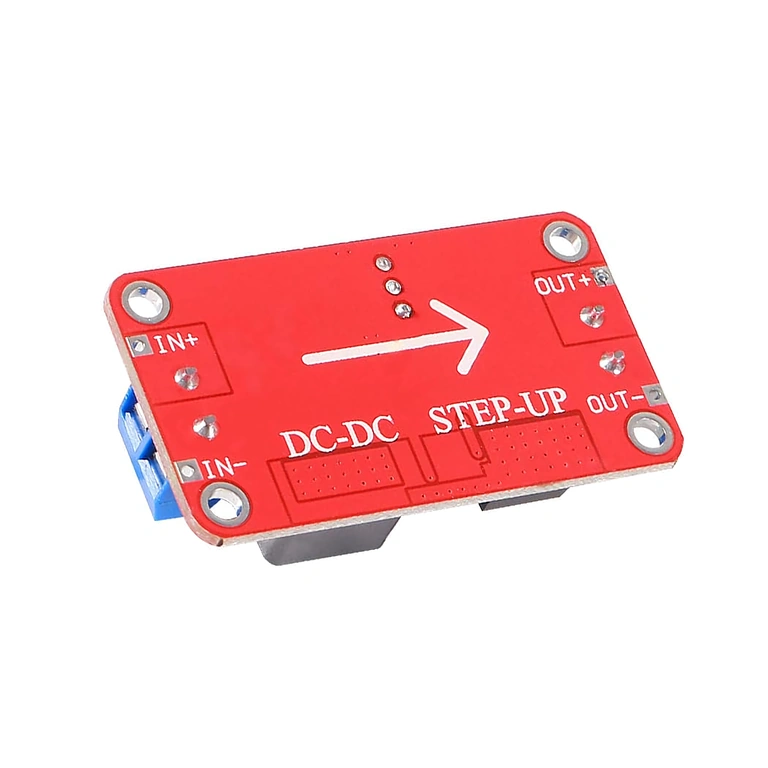

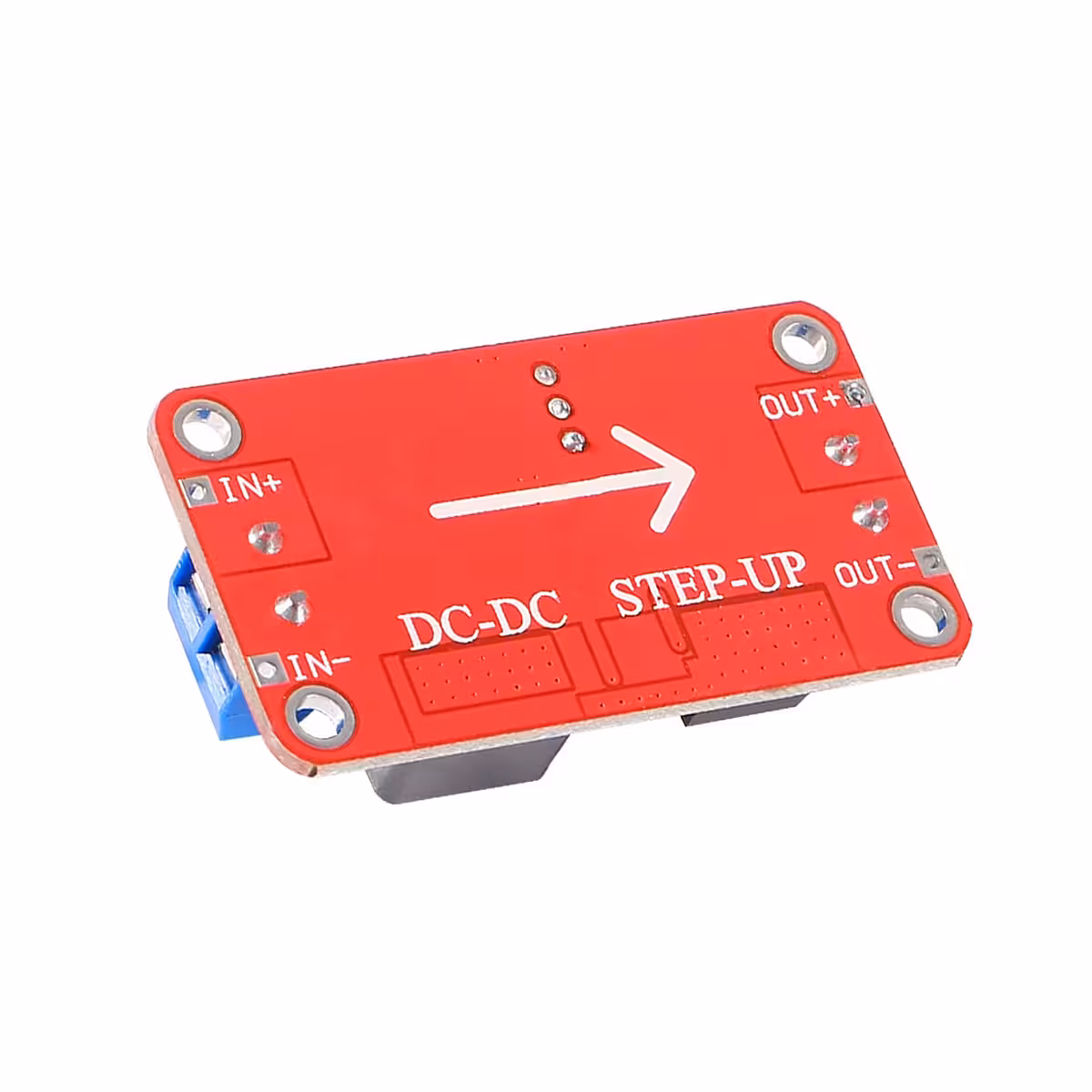

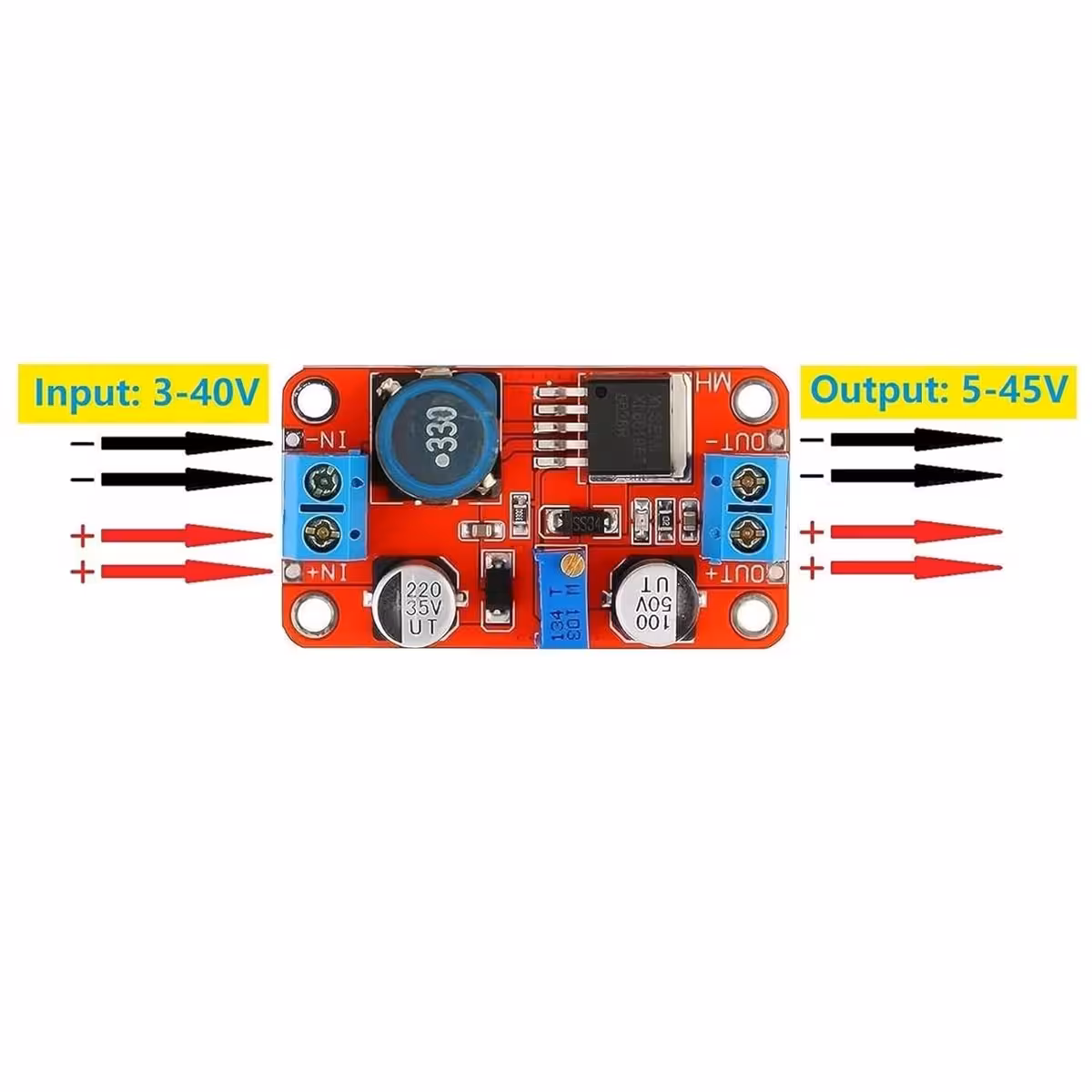

- Conexión de la fuente: Aplica una tensión continua (DC) entre 3V y 35V en los terminales de entrada (IN+ e IN–). El LED indicador se encenderá confirmando la alimentación.
- Medición inicial: Conecta un multímetro digital a los terminales de salida (OUT+ y OUT–) antes de conectar la carga para verificar el voltaje configurado de fábrica.
- Ajuste del potenciómetro: Gira el potenciómetro en sentido horario para aumentar el voltaje de salida y en sentido antihorario para disminuirlo. Realiza el ajuste lentamente mientras observas el multímetro.
- Diferencia de tensión: El voltaje de salida debe ser al menos 1,5V superior al de entrada para garantizar la estabilidad.
- Conexión de la carga: Una vez estabilizado el voltaje deseado, conecta tu dispositivo. Para cargas superiores a 10W, instala un disipador en el chip MOSFET y asegura una ventilación adecuada.
Contenido del paquete
- 1x Módulo Boost Converter DC-DC XL6019
Preguntas Frecuentes
¿Puedo usar este módulo como fuente de 12V desde una batería de 5V?
Sí, sin problemas. Ten en cuenta que, con una eficiencia del 90%, para obtener 1A a 12V necesitarás aproximadamente 2,5A en la entrada de 5V; asegúrate de que tu fuente de 5V pueda suministrar esa corriente.
¿Se puede usar para cargar baterías de Li-Ion?
Puede proporcionar el voltaje necesario (ej. 4,2V o 8,4V para 2S), pero no incluye circuito de gestión de carga (BMS). Debes conectar un módulo de carga dedicado (como el TP4056) a la salida de este convertidor; no cargues baterías directamente sin protección.
¿Es compatible con paneles solares?
Sí, es una aplicación muy común. Eleva el voltaje variable del panel (entre 3V y 35V) a un valor fijo para cargar baterías o alimentar dispositivos, funcionando correctamente incluso cuando el voltaje del panel fluctúa a lo largo del día.
¿Por qué el voltaje de salida oscila ligeramente con cargas altas?
Con corrientes cercanas a los 5A, el rizado aumenta. Añade un condensador electrolítico de 470–1000µF a la salida y coloca un disipador en el MOSFET. Para una estabilidad máxima, mantén la corriente continua por debajo de 2,5A si no utilizas refrigeración extra.
¿Funciona con una sola celda LiPo de 3,7V?
Sí. El mínimo de entrada es de 3V, por lo que una celda LiPo de 3,7V nominal funciona perfectamente, al igual que 2 o 3 pilas AA/AAA en serie.
