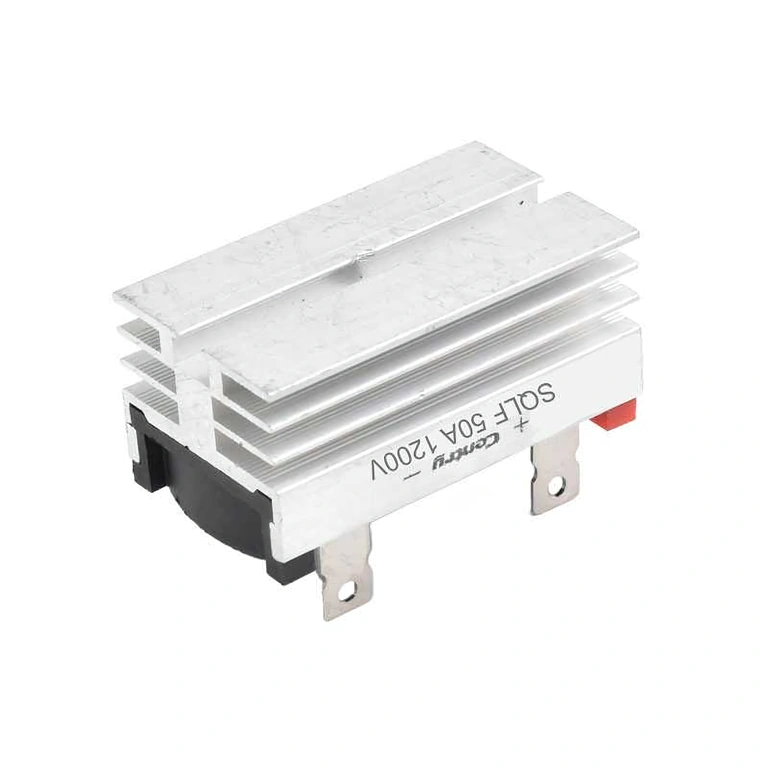

Puente rectificador trifásico 50A 1200V: tensión DC estable, rizado mínimo y alto rendimiento industrial
Cuando alimentas un inversor, un variador de frecuencia (VFD) o un sistema de carga de baterías, lo último que necesitas es una tensión continua inestable con un rizado elevado. Este puente rectificador trifásico de 50A / 1200V es la solución definitiva: ofrece una rectificación completa de las tres fases de corriente alterna, proporcionando una salida DC limpia, predecible y eficiente. Un componente compacto, robusto y listo para integrar en tus proyectos.
Nota: Para un funcionamiento continuo cercano al límite de 50A, se recomienda encarecidamente el montaje sobre un disipador de calor externo o asegurar un flujo de aire forzado.
¿Por qué elegir este modelo? (Ventajas clave):
- 50A / 1200V con margen de seguridad real: Diseñado para cubrir aplicaciones industriales de potencia media sin trabajar al límite de sus capacidades, lo que garantiza una vida útil mucho más prolongada.

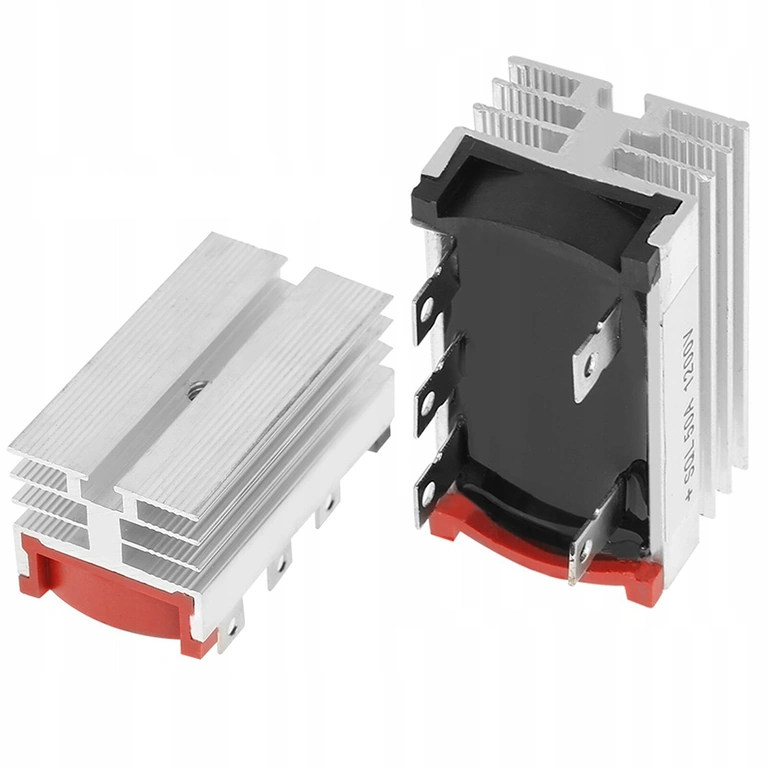

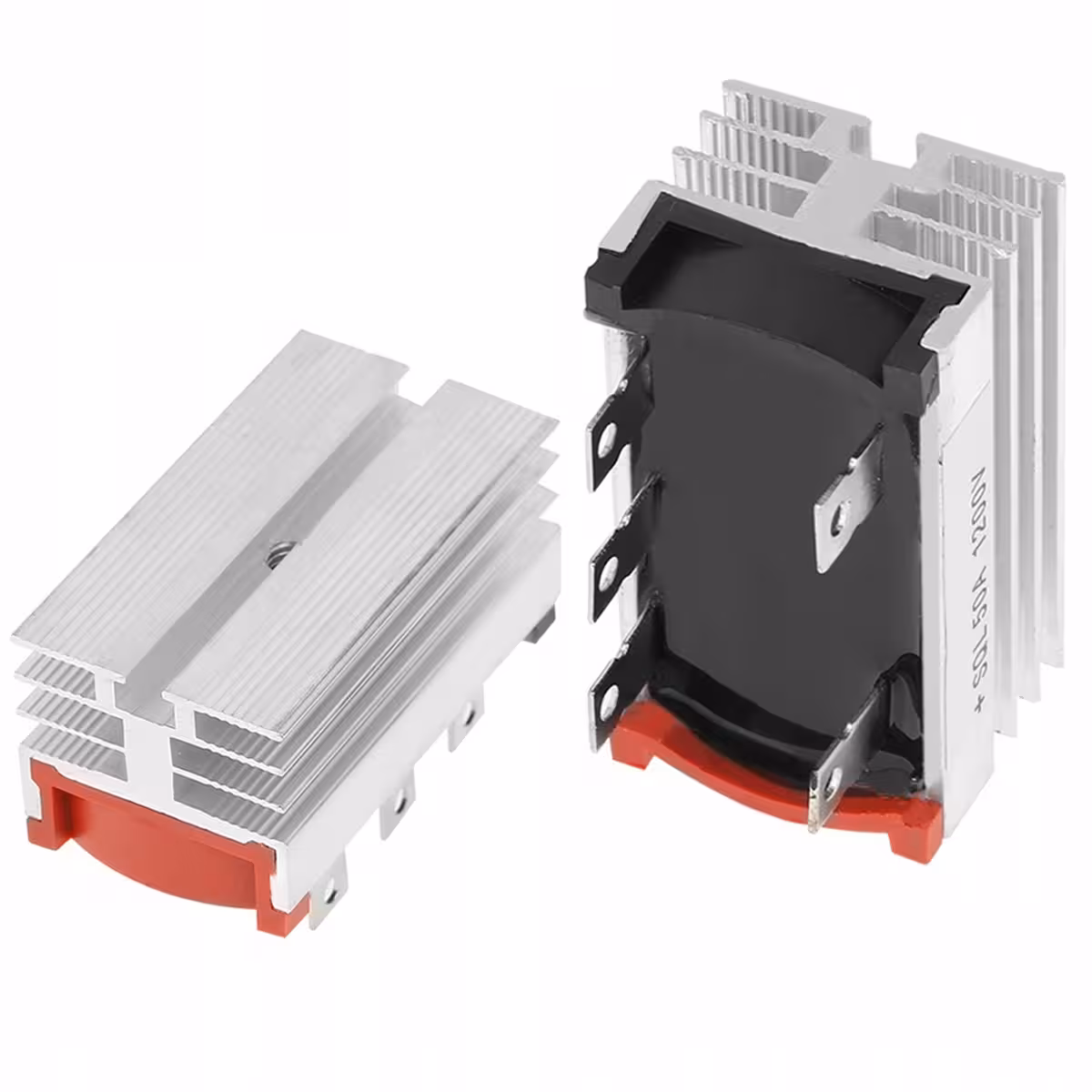

- Carcasa de aluminio de doble función: Actúa como protección mecánica y como disipador pasivo, reduciendo la temperatura de unión de los diodos sin necesidad de componentes adicionales.
- Rizado significativamente menor que en puentes monofásicos: Su configuración de 6 diodos rectifica las tres fases simultáneamente, resultando en una tensión DC mucho más lineal y estable.

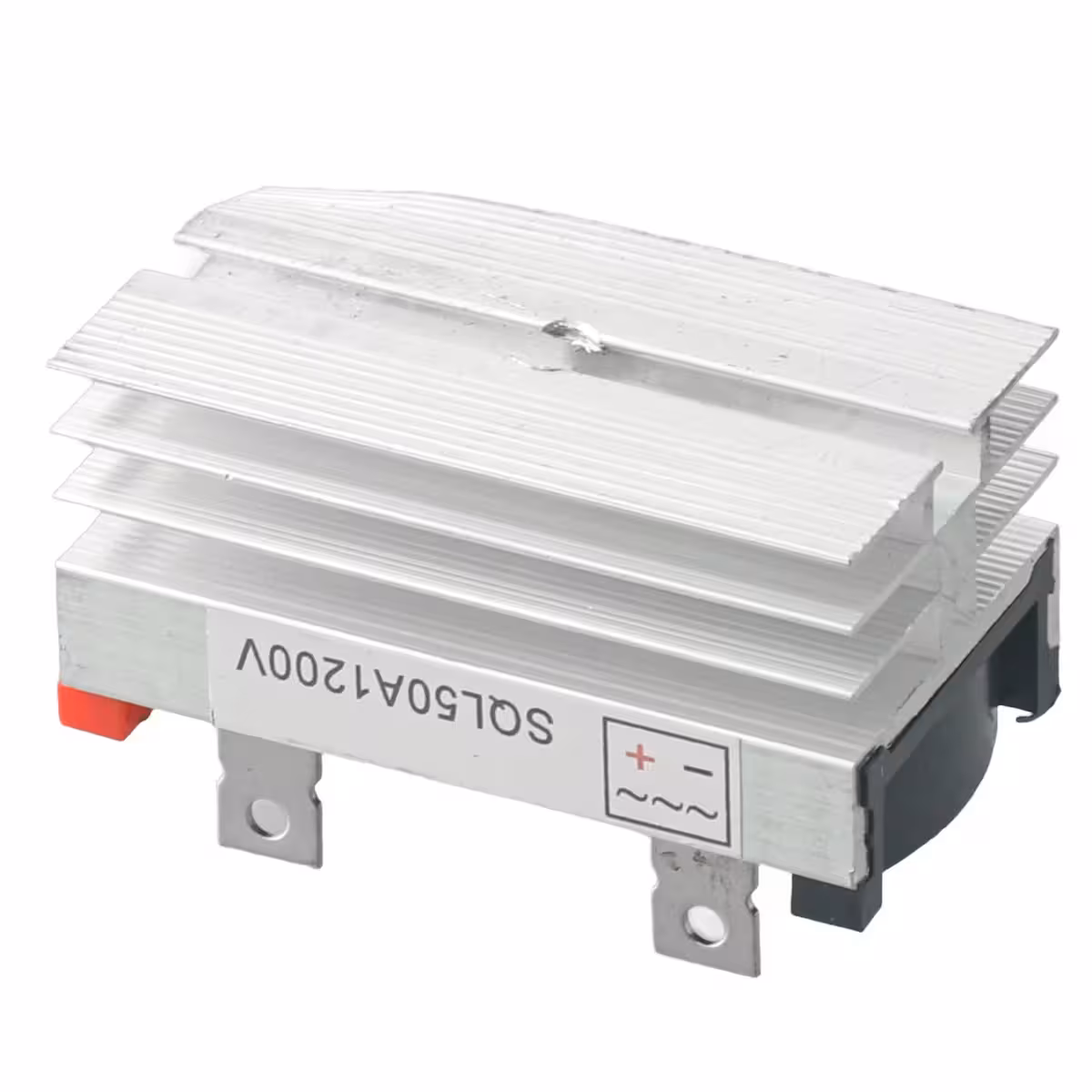

- Instalación rápida en 5 minutos: Gracias a su orificio de montaje de 6 mm, permite una fijación directa sobre disipadores o paneles de control sin necesidad de adaptadores complejos.
- Versatilidad probada: Ideal para inversores trifásicos, fuentes de alimentación industriales, variadores de frecuencia (VFD), equipos de soldadura y sistemas fotovoltaicos con almacenamiento.
Detalles y rendimiento
Este diseño clásico en puente de 6 diodos rectifica la totalidad de las tres fases de la red AC, entregando una tensión DC con un rizado mínimo, lista para ser utilizada como etapa de entrada en filtros LC o capacitivos. Para una red trifásica estándar de 400V (tensión de línea), la tensión DC de salida antes del filtrado es de aproximadamente 540V DC.

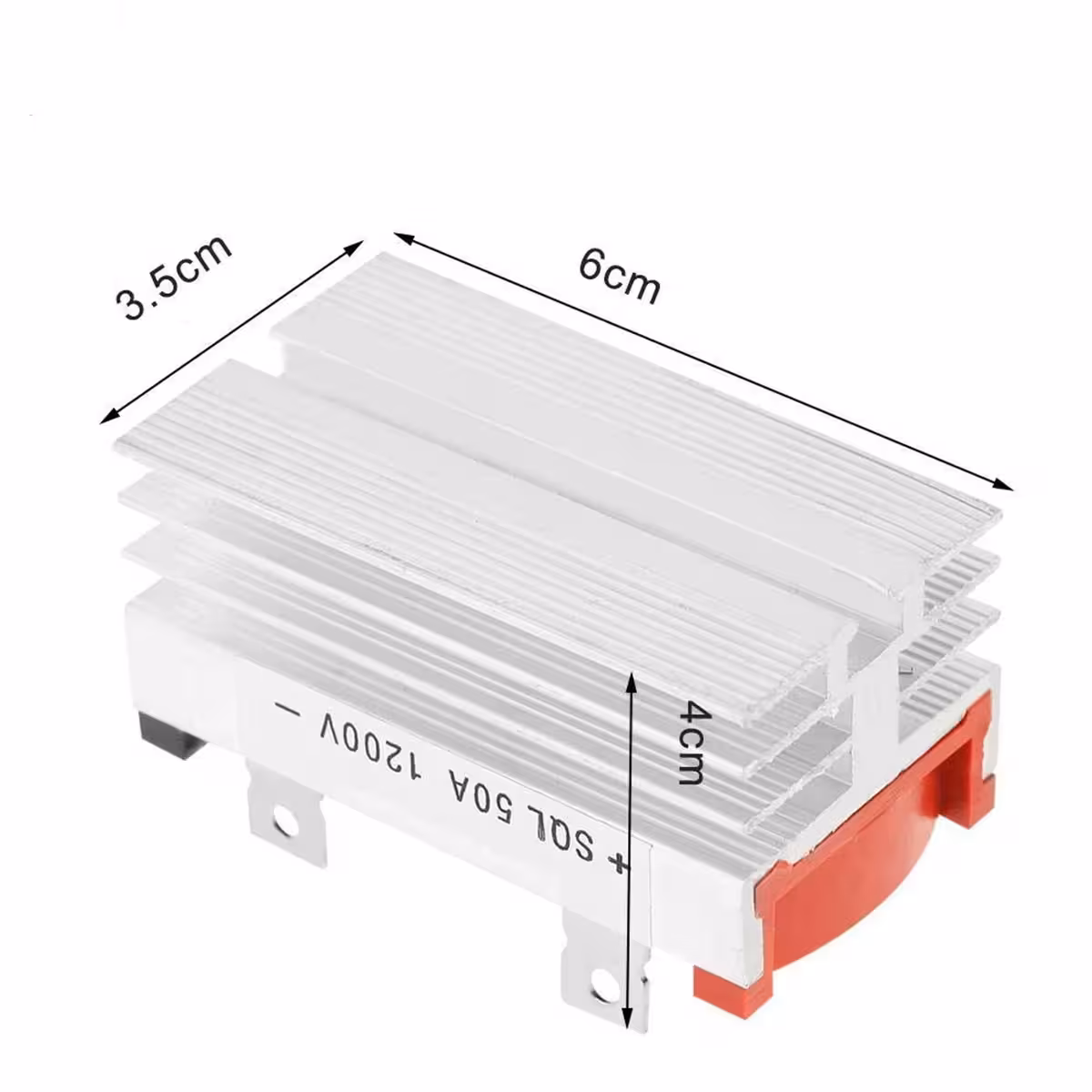

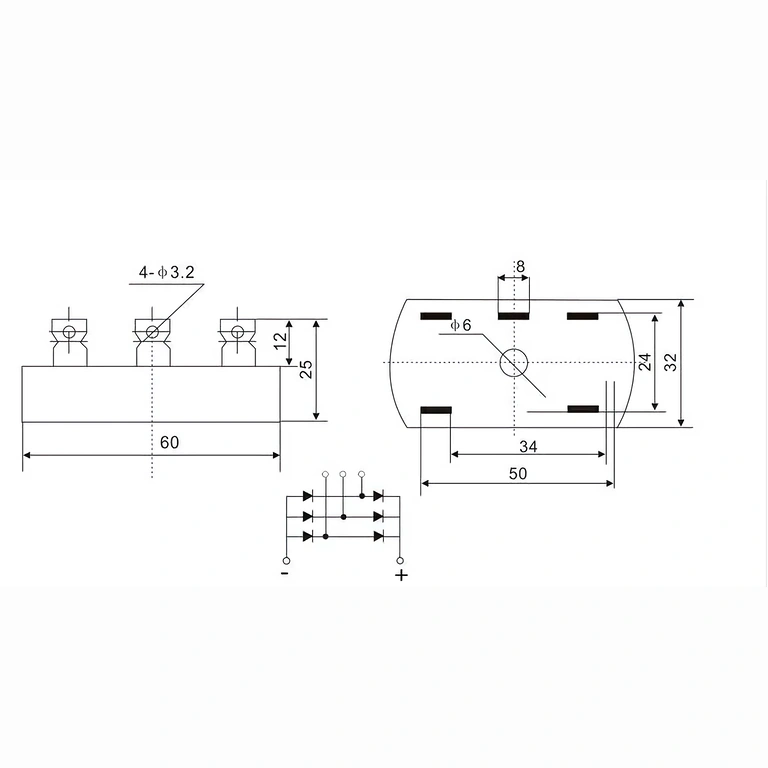

Sus dimensiones de 60 x 31 mm permiten una integración sencilla en cuadros eléctricos, fuentes de alimentación compactas o equipos de automatización donde el espacio es un factor crítico. La carcasa de aluminio no solo aporta robustez estructural, sino que disipa activamente el calor generado durante el funcionamiento continuo, protegiendo los componentes internos.
| Parámetro | Valor / Detalle |
|---|---|
| Corriente máxima | 50A |
| Tensión máxima de bloqueo | 1200V |
| Tipo de rectificación | Trifásica en puente (6 diodos) |
| Material de la carcasa | Aluminio (disipación térmica pasiva) |
| Color | Plateado |
| Dimensiones | 60 x 31 mm (aprox.) |
| Diámetro orificio de fijación | 6 mm (aprox.) |
| Tensión DC de salida (400V AC línea) | ~540V DC (antes del filtrado) |
| Aplicaciones principales | Inversores, fuentes industriales, VFD, cargadores de baterías, sistemas solares |
Contenido del paquete
- 1 x Puente rectificador trifásico 50A 1200V con carcasa de aluminio
Preguntas frecuentes
¿Qué diferencia práctica hay entre un puente monofásico y uno trifásico?
El puente trifásico rectifica las tres fases de la corriente alterna al mismo tiempo, no solo una. El resultado es una tensión DC de salida con un rizado mucho menor, lo que se traduce en una alimentación más estable para tu equipo sin necesidad de añadir filtros masivos.
¿Necesito un disipador de calor externo?
Para corrientes inferiores a 30-35A y funcionamiento intermitente, la carcasa de aluminio es suficiente. Sin embargo, si trabajas cerca de los 50A o en régimen continuo, es recomendable instalar un disipador externo o ventilación forzada para mantener la temperatura de unión dentro de los límites de seguridad.
¿Cómo se realiza la conexión correcta?

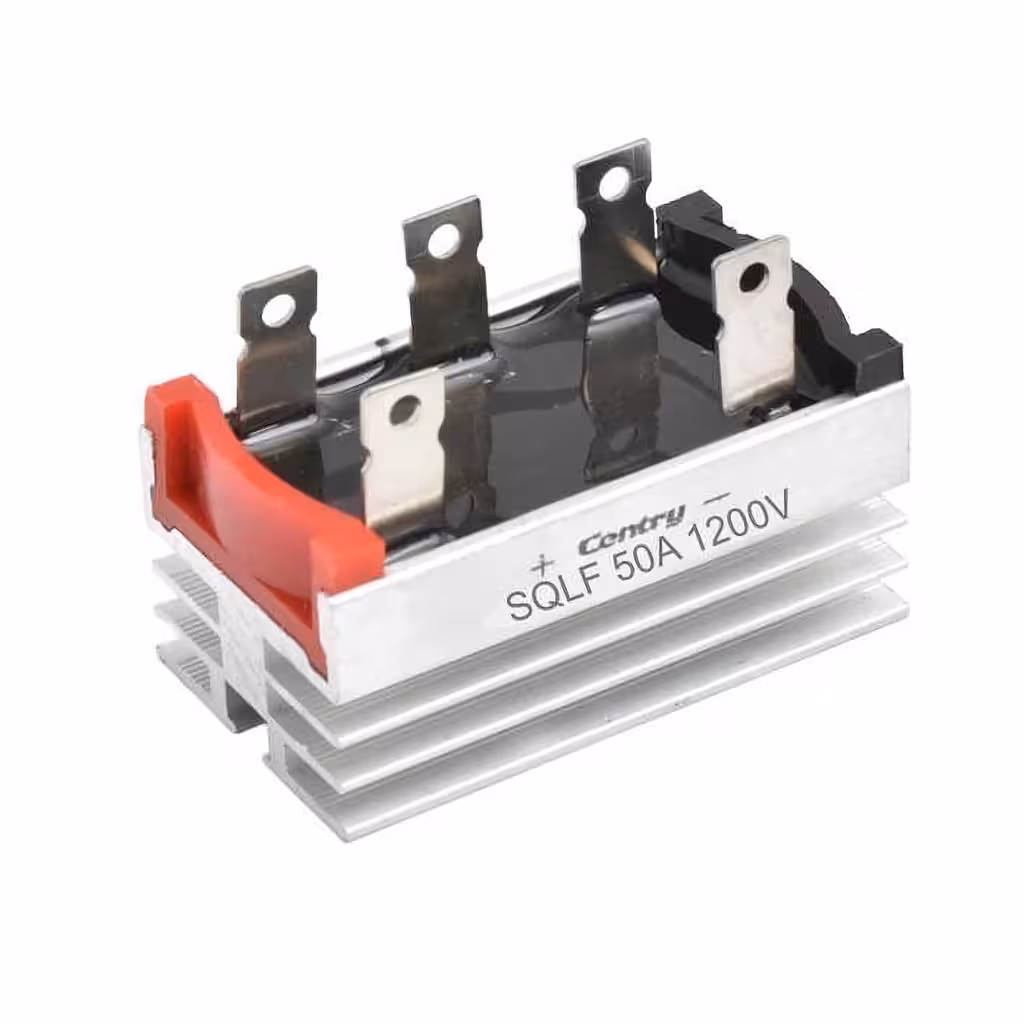

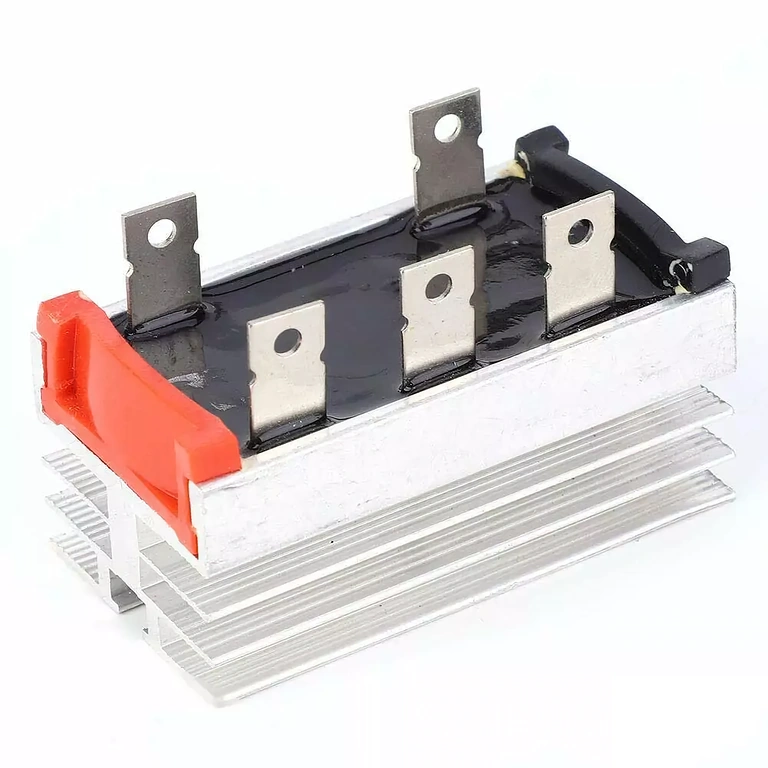

Los tres terminales de entrada (A, B, C o ~) se conectan a las tres fases de la fuente AC trifásica. Los terminales + y − representan la salida DC. Es fundamental respetar la polaridad en la salida, ya que una inversión podría dañar el equipo conectado.
¿Es compatible con sistemas fotovoltaicos con inversor trifásico?
Sí. Es totalmente compatible con sistemas fotovoltaicos que utilicen inversores trifásicos o convertidores DC-DC que requieran una etapa de rectificación para la tensión generada por generadores AC acoplados a paneles solares.

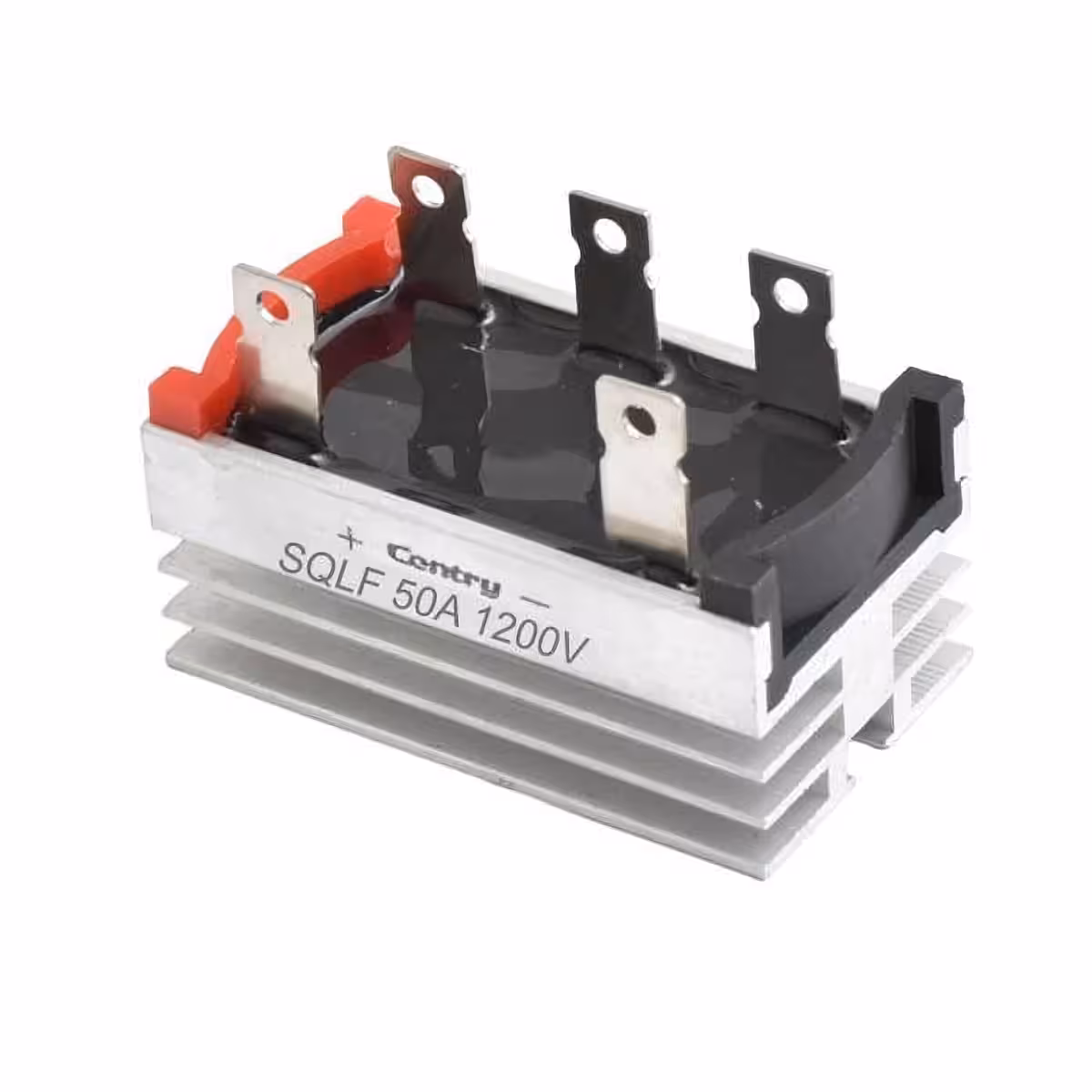

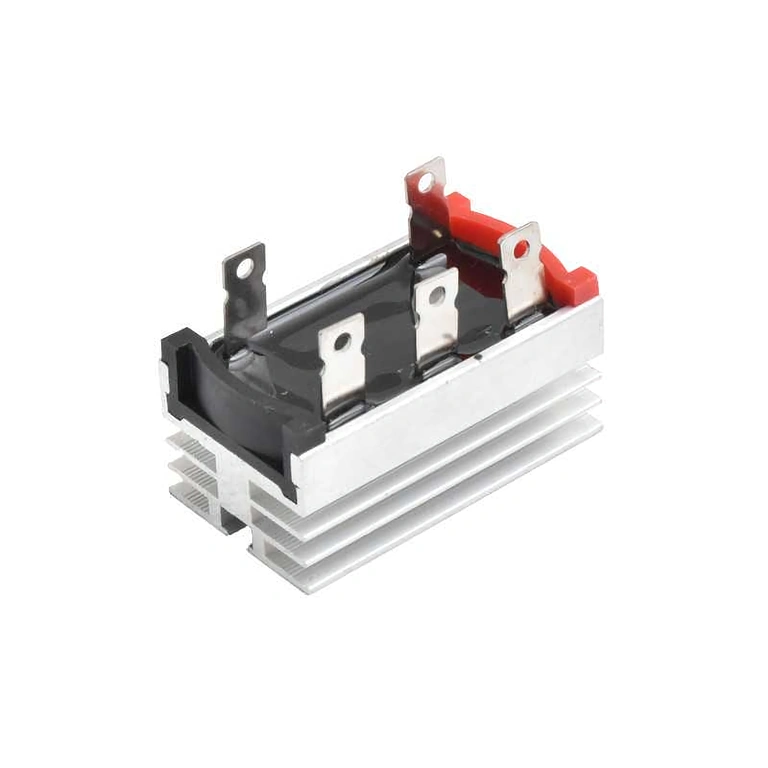

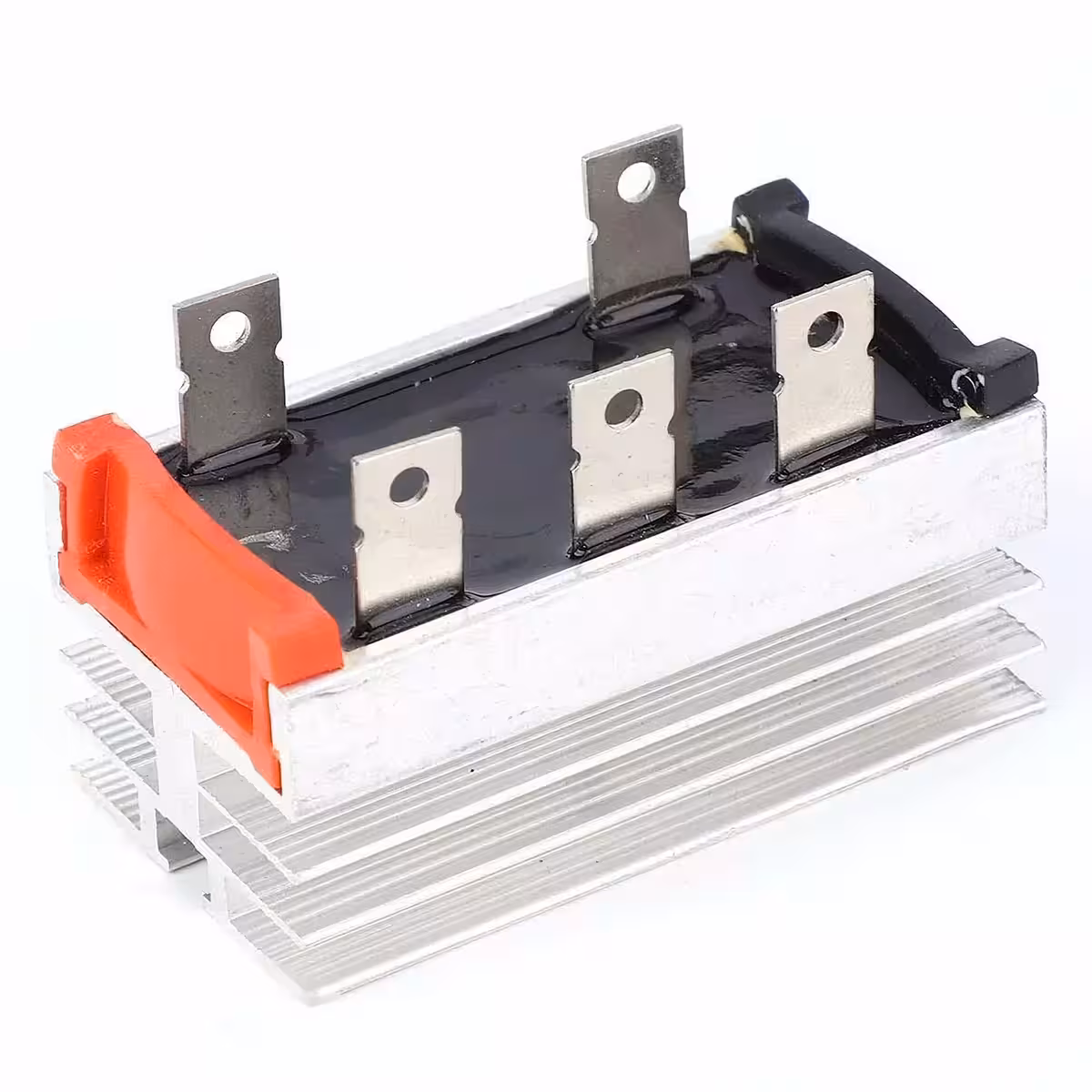

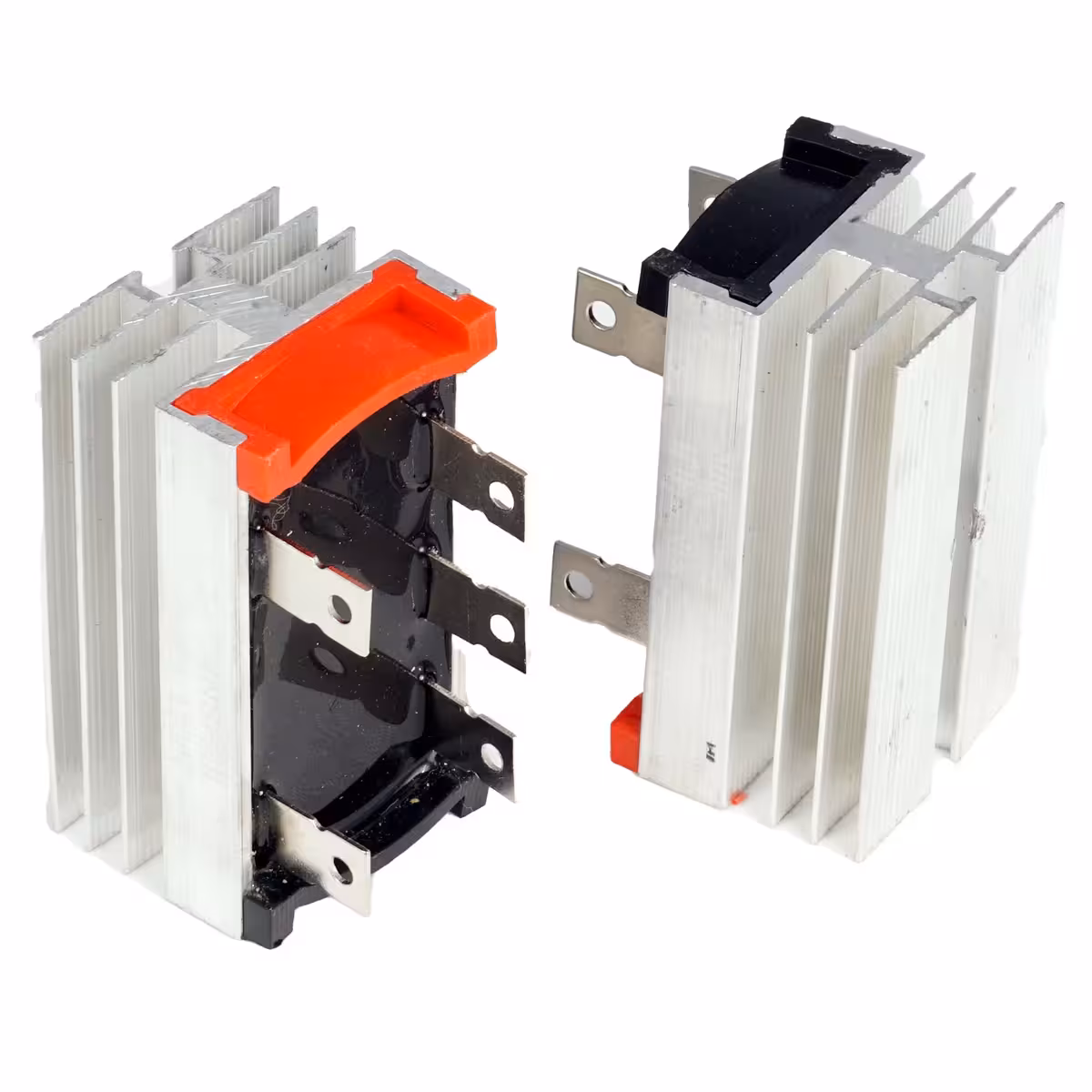

Galería de fotos
