Medidor ESR LCR-T7: el tester automático que identifica cualquier componente electrónico en segundos
¿Tienes un componente sobre la mesa y no logras identificarlo? ¿Necesitas comprobar rápidamente si un condensador electrolítico está en buen estado o ha llegado al final de su vida útil? El LCR-T7 es la solución definitiva: sin configuraciones complejas ni adivinanzas. Solo tienes que conectar el componente, pulsar un botón y ver los resultados al instante en su pantalla TFT a color.
Nota: NO conectes condensadores cargados. Asegúrate de que todos los componentes estén completamente descargados antes de realizar la prueba para evitar daños en el dispositivo. Recarga la batería cuando el voltaje sea inferior a 3V.
¿Por qué elegir el modelo LCR-T7? (Ventajas clave):
- Detección automática sin ajustes — Conecta el componente en cualquiera de sus 3 bornes y el tester identificará por sí mismo si es un transistor, condensador, resistencia, diodo o inductor.
- Medición ESR en tiempo real — Obtén el valor de la resistencia serie equivalente para determinar si un condensador electrolítico funciona correctamente o está degradado, sin necesidad de equipos adicionales.
- Amplia compatibilidad — Detecta NPN/PNP, MOSFET canal N/P, IGBT, JFET, triacs, diodos Zener hasta 30V, condensadores de 25pF a 100mF y resistencias de 0.01Ω a 50MΩ.

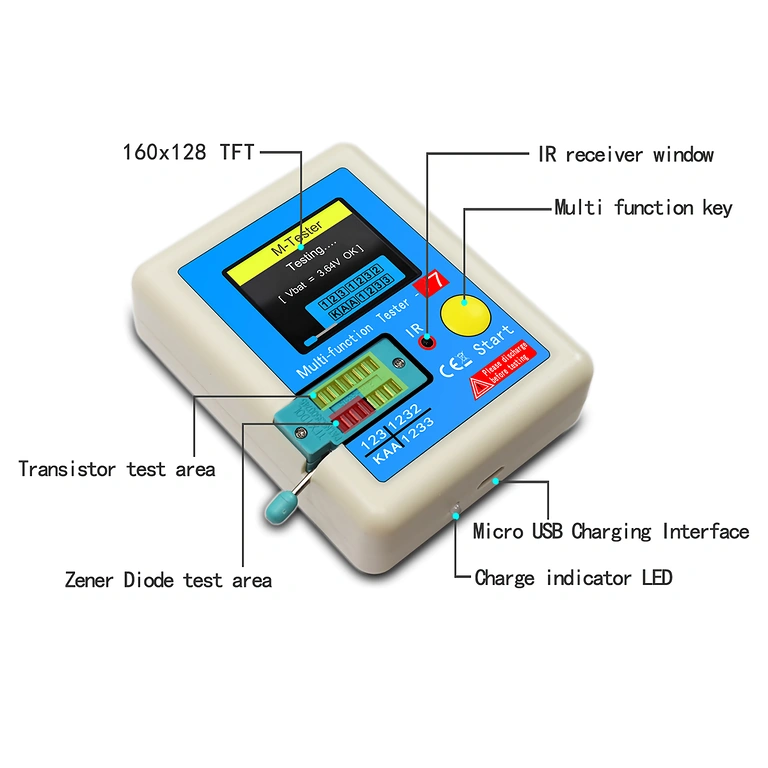

- Pantalla TFT a color de 160×128 — Visualiza el símbolo del componente y todos sus parámetros relevantes con claridad, no solo un valor numérico.

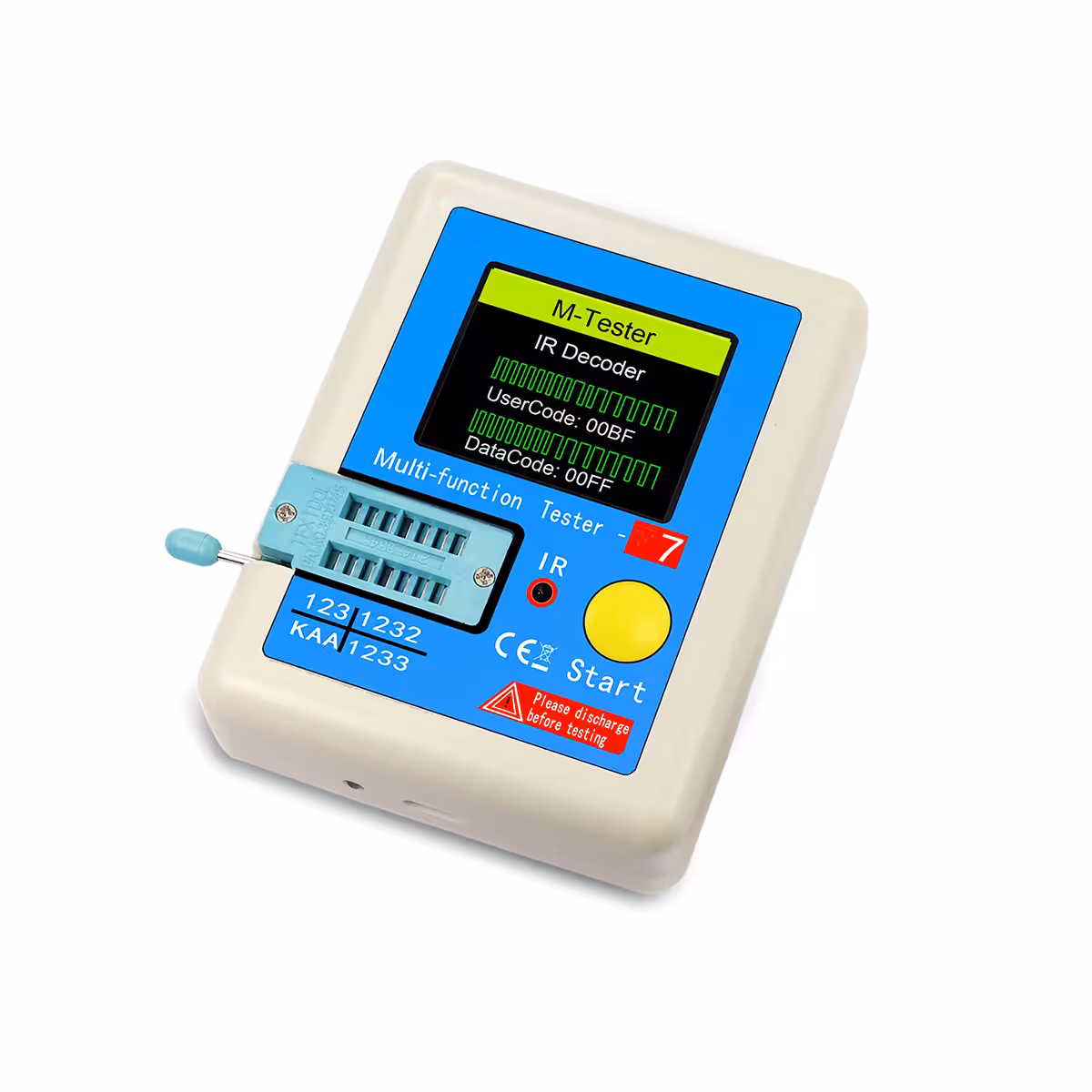

- Decodificación IR para mandos a distancia — Analiza señales infrarrojas de mandos de TV y electrodomésticos, una herramienta esencial para cualquier taller.
- Alimentación por micro-USB — Olvídate de las pilas AAA; cárgalo cómodamente desde cualquier fuente de 5V, incluido el puerto USB de tu ordenador.
- Autocalibración en cada inicio — Garantiza mediciones precisas independientemente de la temperatura o las condiciones de trabajo.
- Auto power-off — Se apaga automáticamente tras un periodo de inactividad para maximizar la vida útil de la batería.
Detalles y Rendimiento
Cada vez que enciendes el LCR-T7, el dispositivo ejecuta una autocalibración interna, lo que asegura resultados precisos y reproducibles sin necesidad de ajustes manuales. Su rango de medición de condensadores abarca desde los 25pF (pequeños condensadores cerámicos) hasta los 100mF (condensadores electrolíticos de gran capacidad), mostrando simultáneamente la capacidad y el valor ESR. La inductancia se mide entre 0.01mH y 20H, ideal para bobinas de filtrado y transformadores pequeños. La función de decodificación IR convierte al LCR-T7 en un instrumento versátil y completo para cualquier servicio técnico electrónico.
| Parámetro | Valor / Detalle |
|---|---|
| Modelo | LCR-T7 |
| Pantalla | TFT a color 160 × 128 píxeles |
| Alimentación | Batería Li-Ion recargable (micro-USB, 5V) |
| Medición condensadores | 25pF – 100mF |
| Medición ESR | Sí (visualización simultánea con capacidad) |
| Medición resistencia | 0.01Ω – 50MΩ |
| Medición inductancia | 0.01mH – 20H |
| Diodos Zener | Voltaje de ruptura hasta 30V |
| Componentes detectados | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diodo, diodo Zener, condensador, resistencia, inductor |
| Función IR | Decodificación de señal de mando infrarrojo |
| Autocalibración | Sí, en cada encendido |
| Auto power-off | Sí |

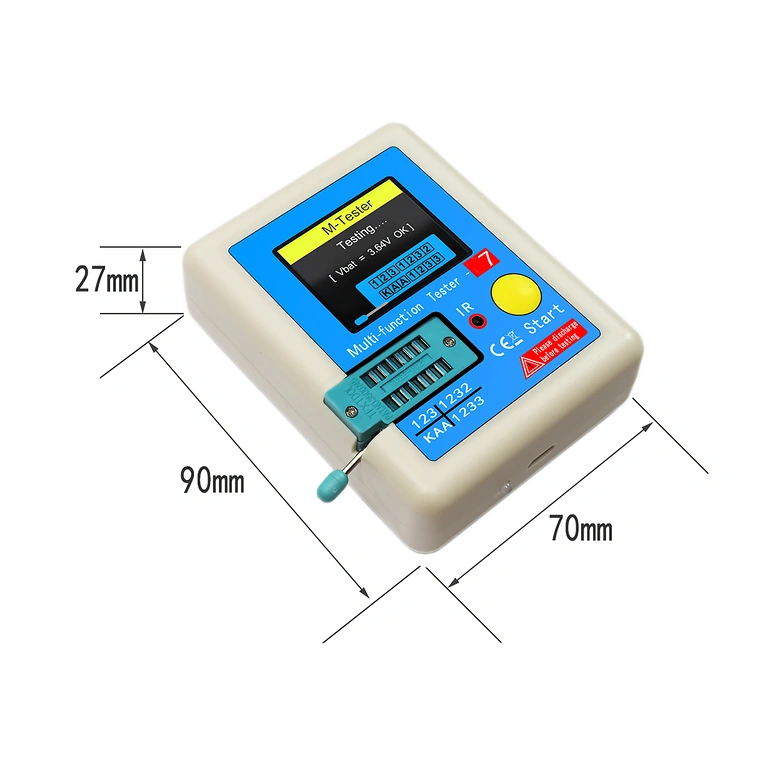

| Dimensiones | 90 × 70 × 27 mm |
| Peso | 84 g |

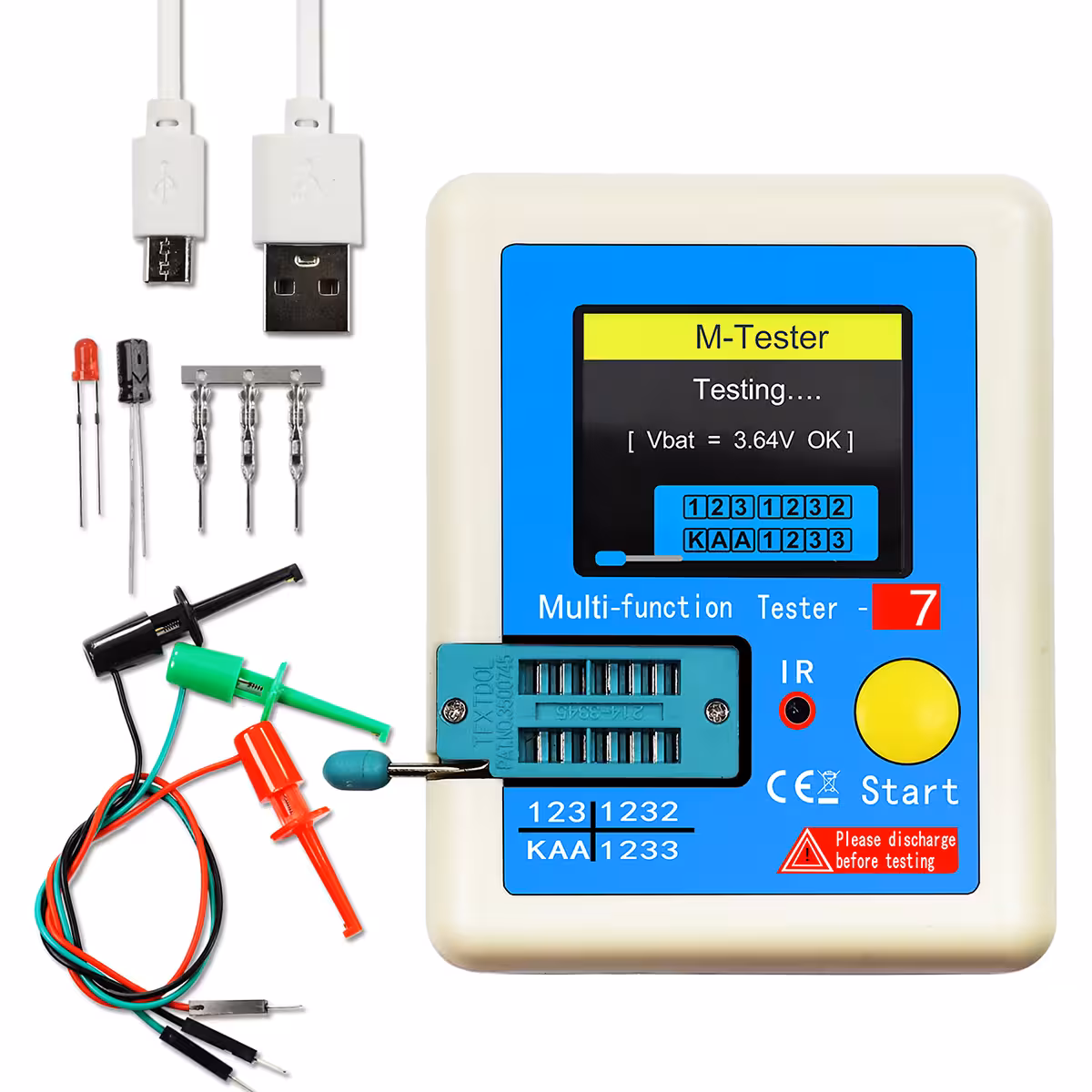

Contenido del paquete
- 1 × Tester de componentes electrónicos LCR-T7
- 1 × Set de componentes electrónicos para pruebas
- 1 × Cable de carga micro-USB
- 3 × Pinzas de prueba
Preguntas Frecuentes
¿Puede el LCR-T7 medir el ESR de condensadores electrolíticos?
Sí. Muestra el valor ESR junto con la capacidad, permitiéndote saber al instante si un condensador de una fuente de alimentación o placa base está en buen estado o debe ser reemplazado.
¿Debo desoldar el componente del circuito antes de medirlo?
Sí, se recomienda encarecidamente probar los componentes fuera del circuito. Otros elementos conectados en paralelo pueden alterar la medición y ofrecer resultados erróneos.
¿Qué tipos de transistores identifica automáticamente?

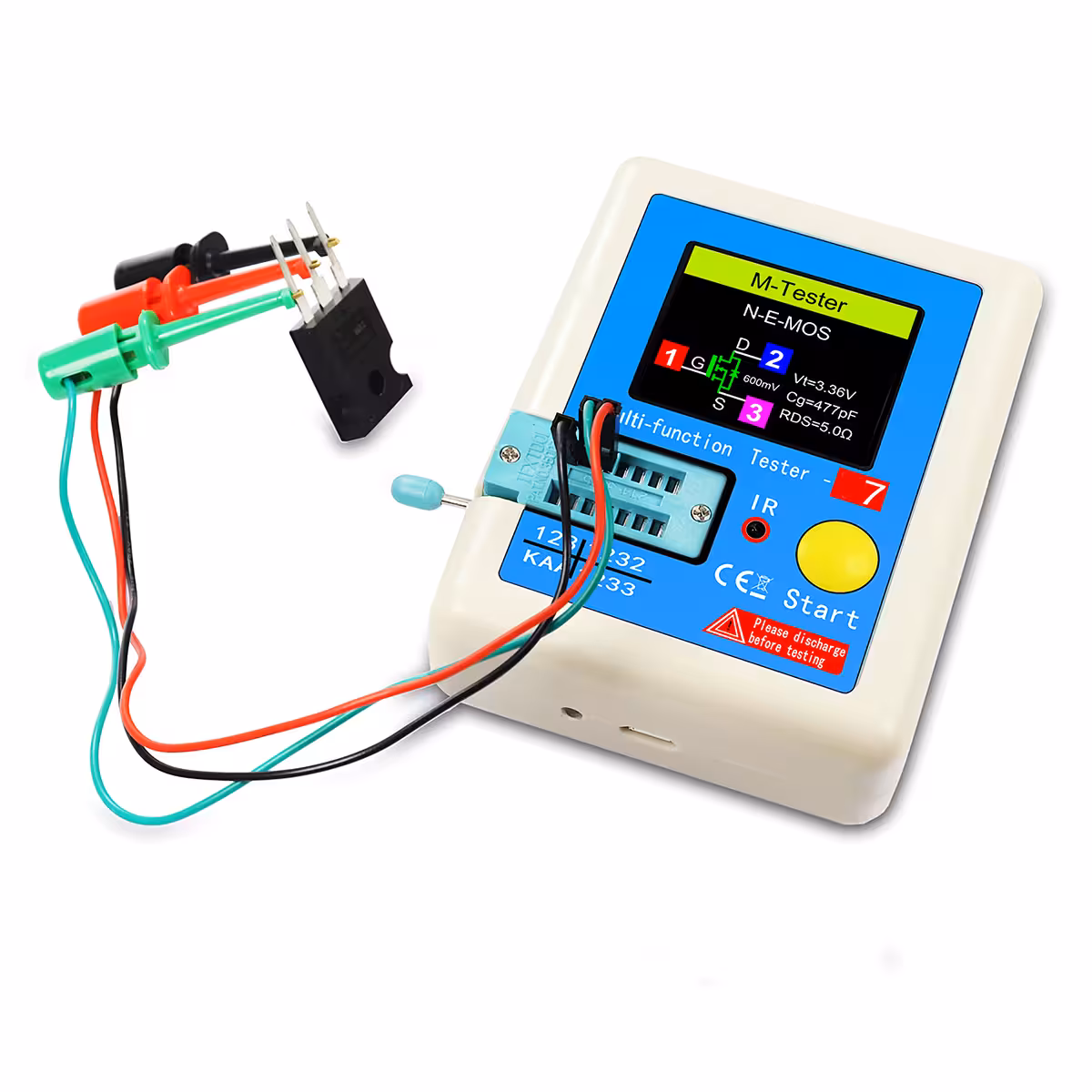

Identifica transistores bipolares NPN y PNP, MOSFET de canal N y P, IGBT, JFET y triacs. Además, muestra la disposición de los pines (base, colector, emisor o gate, drain, source) y sus parámetros principales.
¿La función IR es compatible con cualquier mando?
Es compatible con los protocolos IR estándar utilizados en la mayoría de mandos de TV y electrodomésticos. La compatibilidad puede variar con protocolos propietarios o muy específicos.
