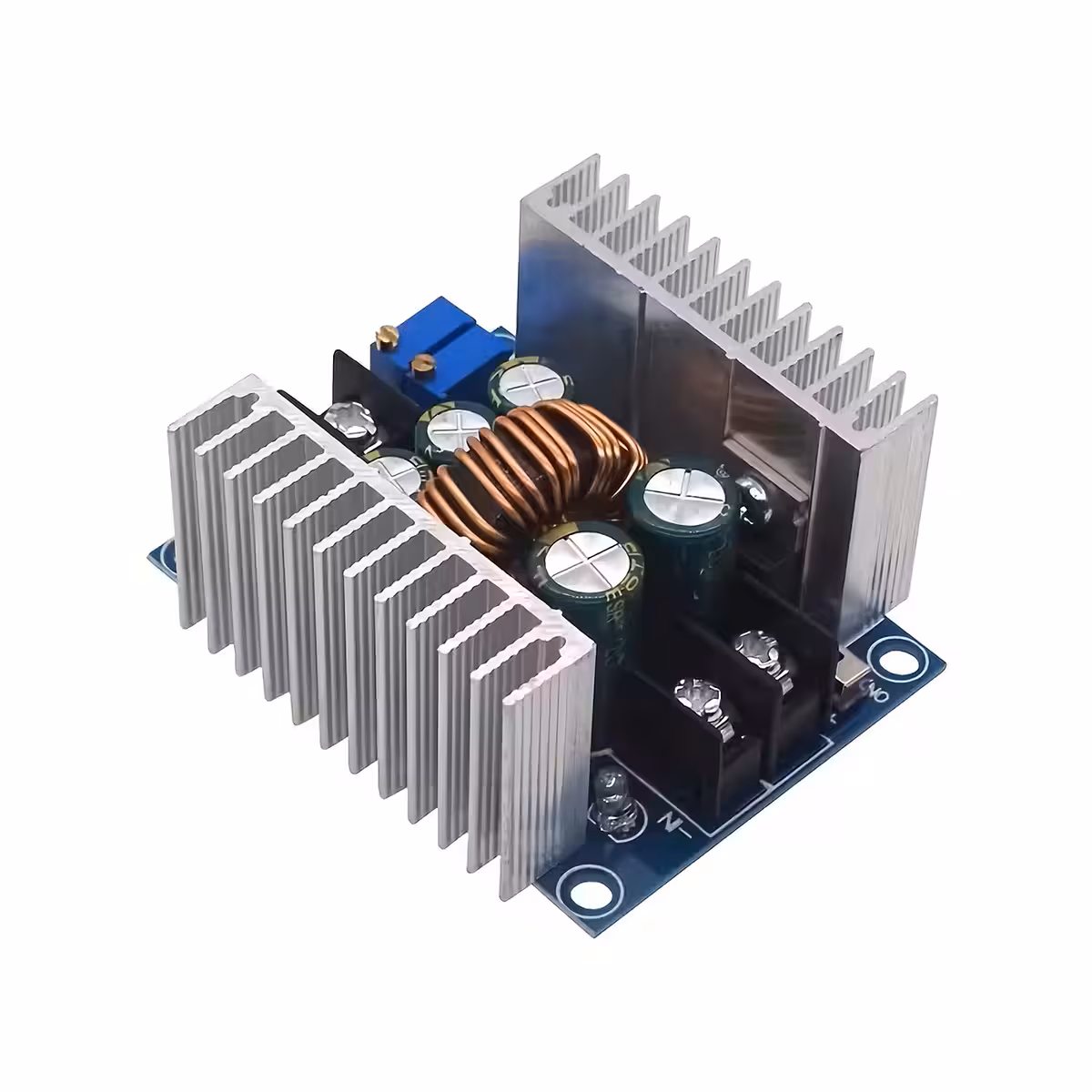

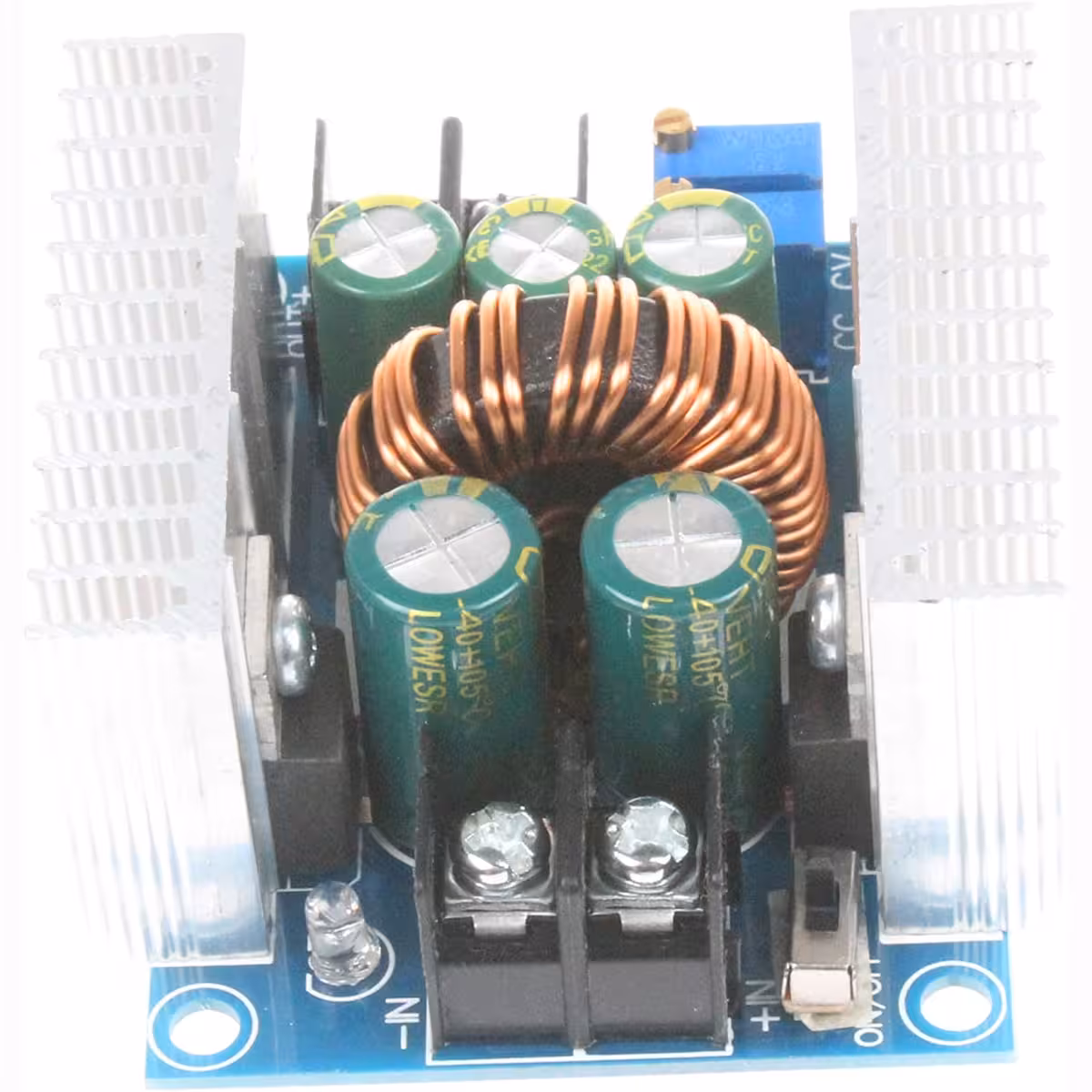

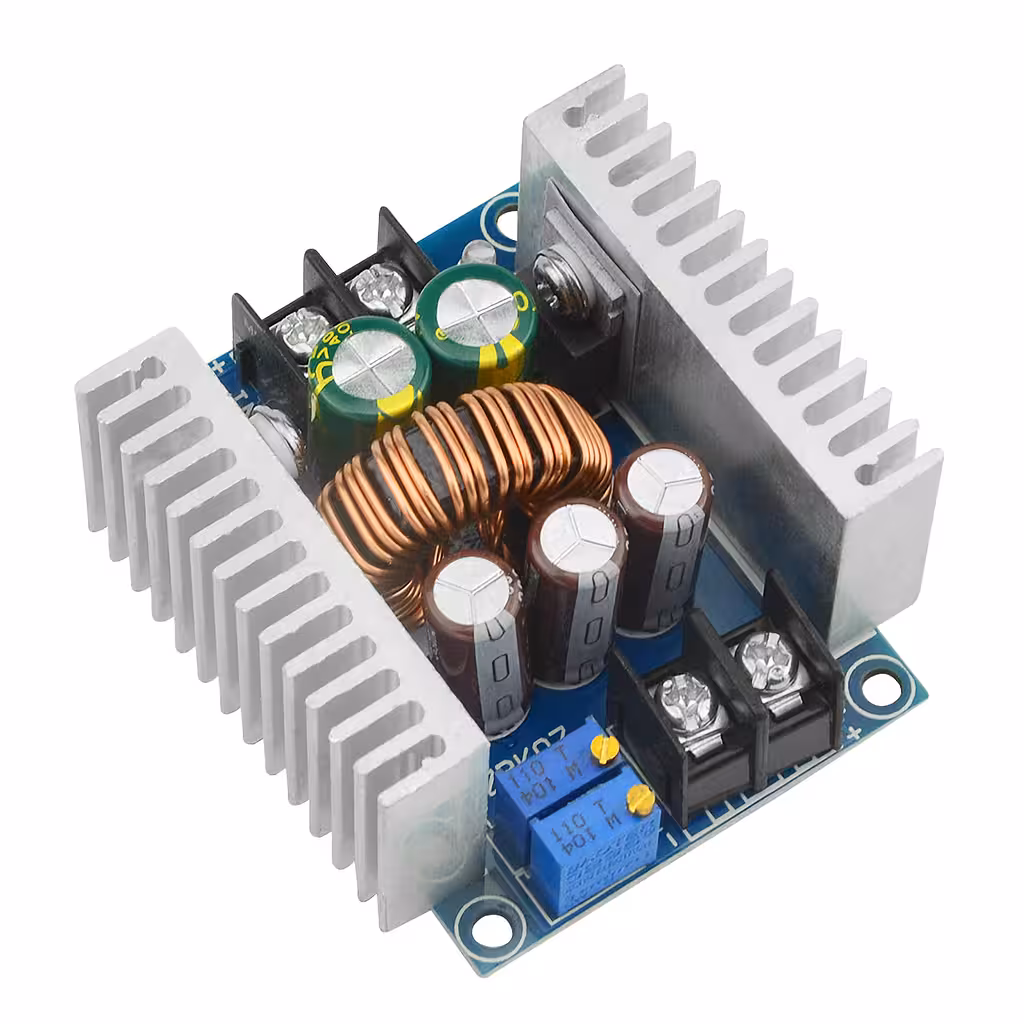

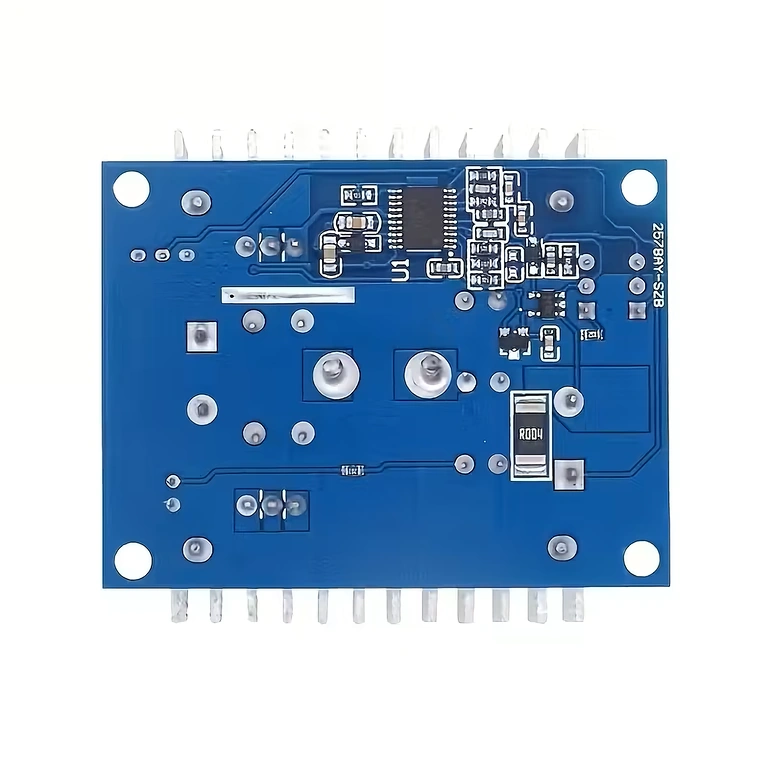

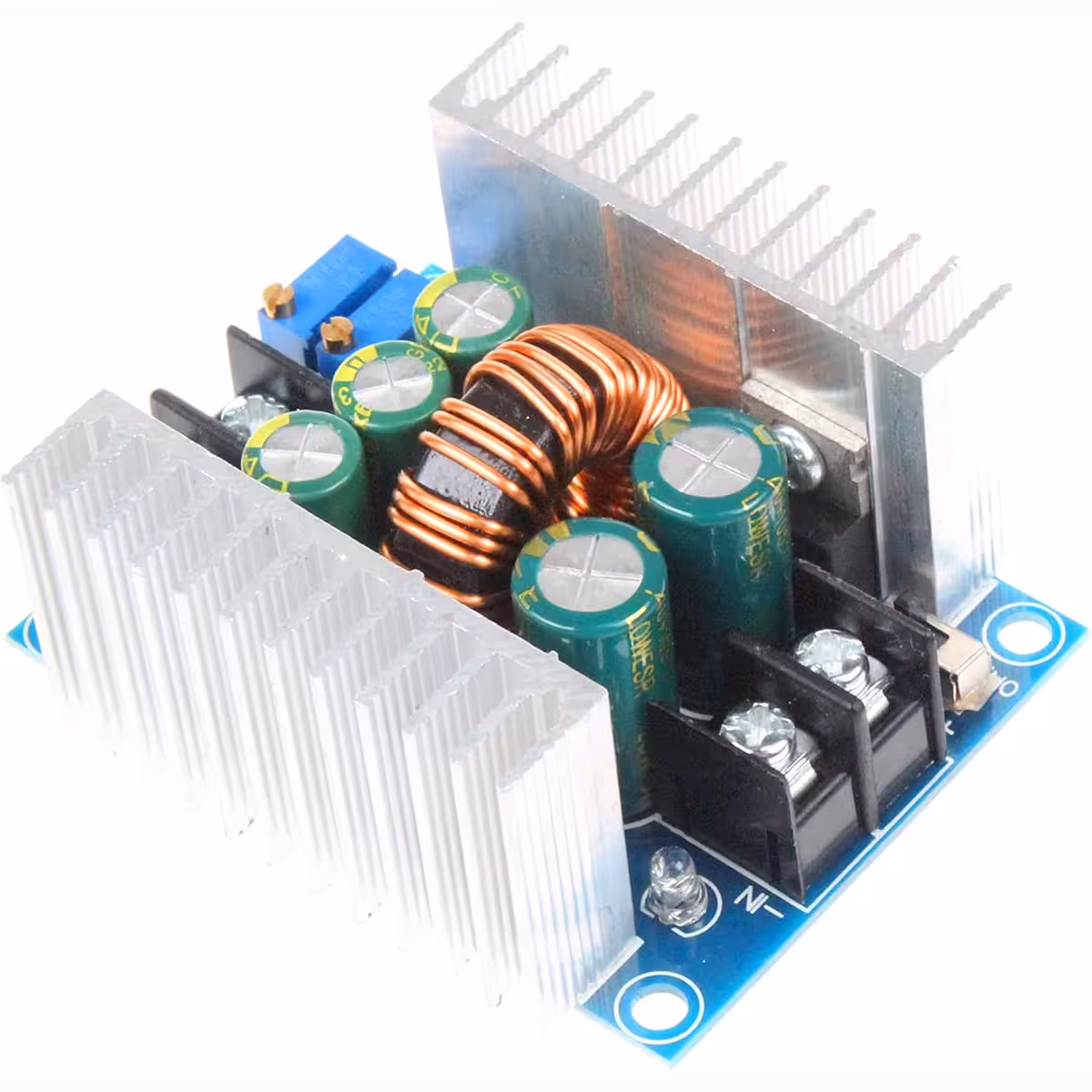

Módulo Step Down DC-DC 20A 300W CC/CV — Conversión de tensión eficiente con control preciso de corriente y voltaje
¿Necesitas reducir el voltaje de una batería de 24V a 12V, cargar una batería LiPo o alimentar un Raspberry Pi desde una toma de coche? Un regulador lineal convencional desperdiciaría gran parte de la energía en forma de calor. Este módulo step down DC-DC de 20A y 300W realiza la misma tarea con una eficiencia de hasta el 96%, asegurando que prácticamente toda la energía llegue a su destino.
Nota: La corriente máxima admitida es de 20A, aunque para un funcionamiento continuo y seguro se recomienda limitar la carga a ≤15A. Si existe una gran diferencia entre el voltaje de entrada y el de salida, reduce la carga y utiliza refrigeración activa.
¿Por qué elegir este modelo? (Ventajas principales):
- Eficiencia real del 95–96% — En una conversión de 24V a 12V/20A, disipa menos de 6W de calor, frente a los ~120W de un regulador lineal equivalente.
- MOSFET dual de 75V/80A + condensadores Low ESR — Consigue un rizado de salida ≤50mV, garantizando estabilidad incluso para circuitos digitales sensibles.

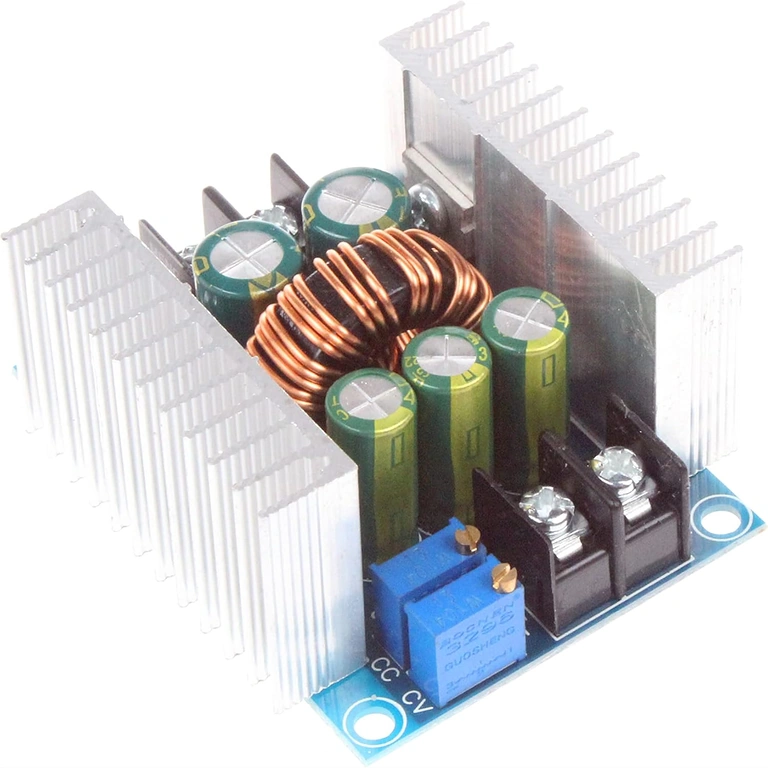

- Regulación independiente CV y CC — Potenciómetros separados para ajustar el voltaje (1.2–36V) y el límite de corriente (0.2–20A) sin interferencias entre ellos.
- Protección automática contra cortocircuitos — Se autorrepara al eliminar el fallo, sin necesidad de intervención manual ni de cambiar fusibles.

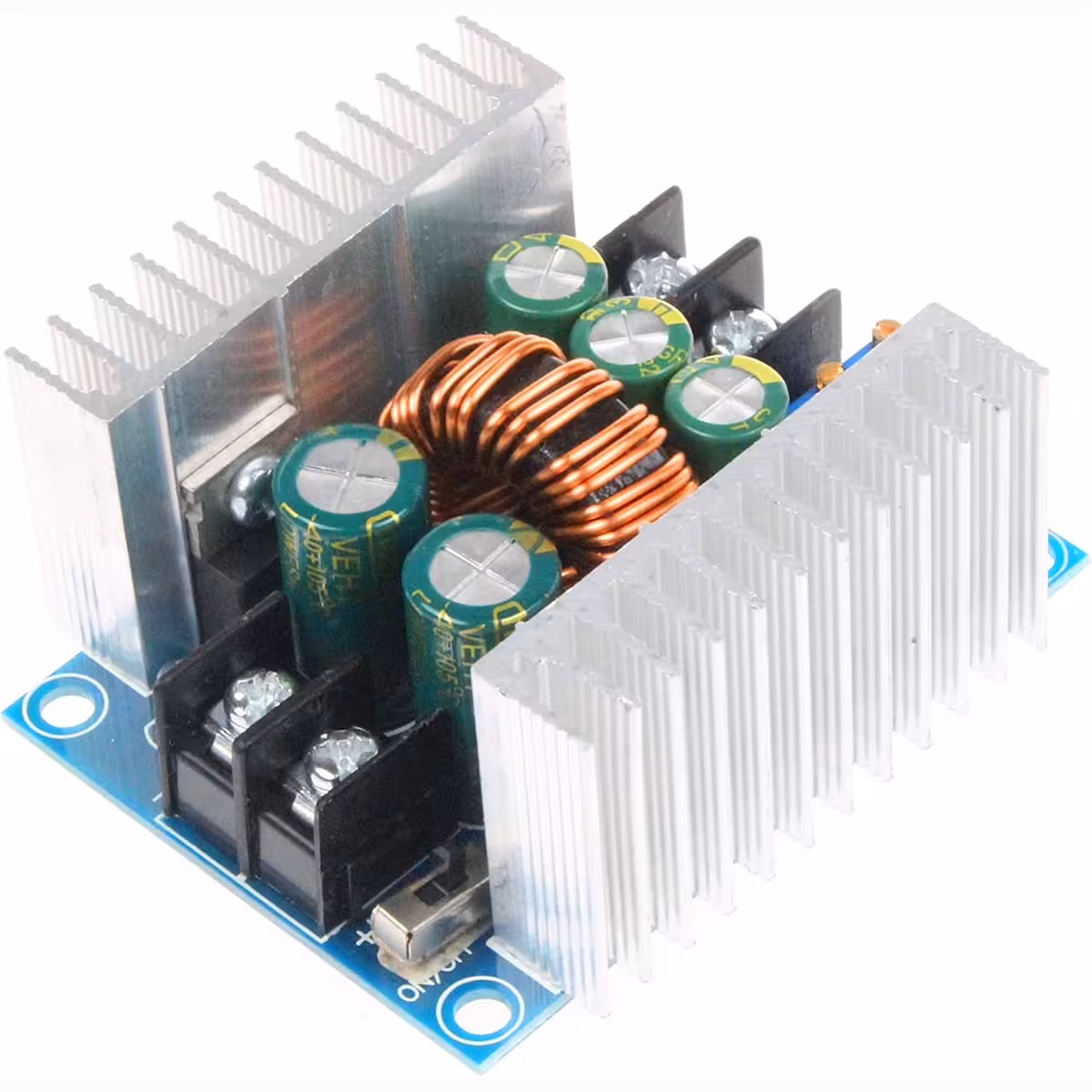

- Terminales de tornillo de 30A e interruptor ON/OFF — Conexión rápida, segura y sin necesidad de soldaduras o adaptadores adicionales.
- Disipadores dobles integrados — Refrigeración pasiva suficiente hasta 10–12A; incluye ranura compatible con ventilador activo para cargas superiores a 15A.
- Pin EN (enable) para control externo — Permite encender o apagar el módulo mediante señal lógica, ideal para automatizaciones y sistemas con microcontroladores.
Detalles y Rendimiento

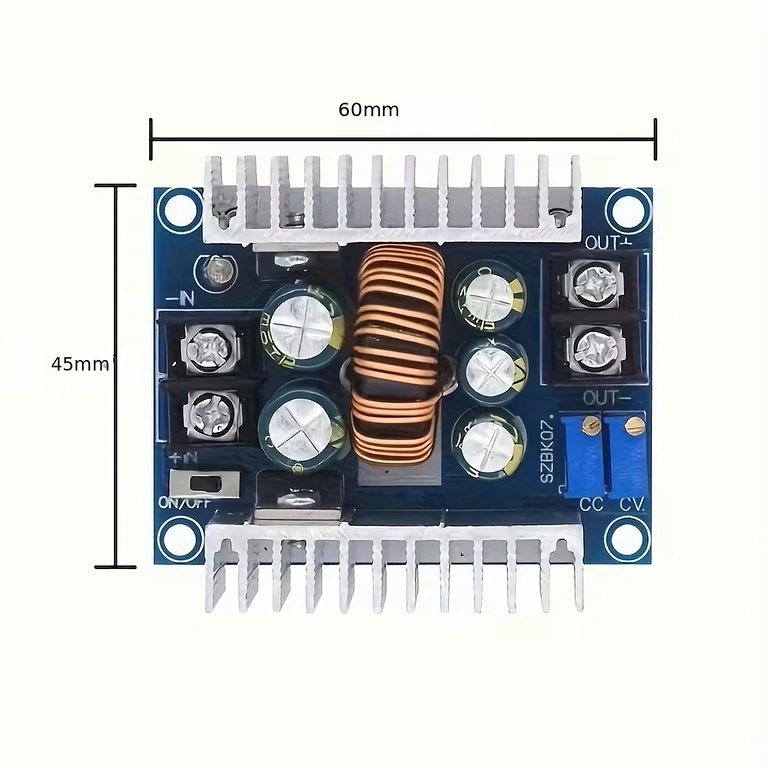

Su topología de convertidor buck síncrono con MOSFET dual de 75V/80A garantiza una conmutación rápida y pérdidas mínimas, independientemente de la carga. Los condensadores Low ESR mantienen un rizado de salida inferior a 50mV, un nivel de limpieza óptimo para Arduino, módulos IoT o circuitos de audio de baja potencia. Su amplio rango de entrada (6V–40V DC, recomendado 10–40V) lo hace compatible con baterías LiPo, fuentes de laboratorio, paneles solares y sistemas de automoción de 12V o 24V. Sus dimensiones de 60 × 53 × 27 mm permiten integrarlo fácilmente en carcasas compactas.
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de entrada | DC 6V – 40V (recomendado 10V – 40V) |
| Voltaje de salida | DC 1.2V – 36V ajustable (recomendado <32V) |
| Corriente de salida | Máx 20A (recomendado ≤15A continuo) |
| Potencia máxima | 300W |
| Eficiencia | ~95–96% (24V→12V a 20A) |
| Rizado de salida | ≤50mV |
| Componentes clave | MOSFET dual 75V/80A, condensadores Low ESR |
| Protecciones | Cortocircuito autorrecuperable, limitación de corriente CC, aviso de sobrecarga |
| Terminales | Tornillo 30A |
| Control | Potenciómetros CV y CC, interruptor ON/OFF, pin EN |
| Dimensiones | 60 × 53 × 27 mm |
| Topología | Buck Converter (step down) síncrono |
Instrucciones de uso

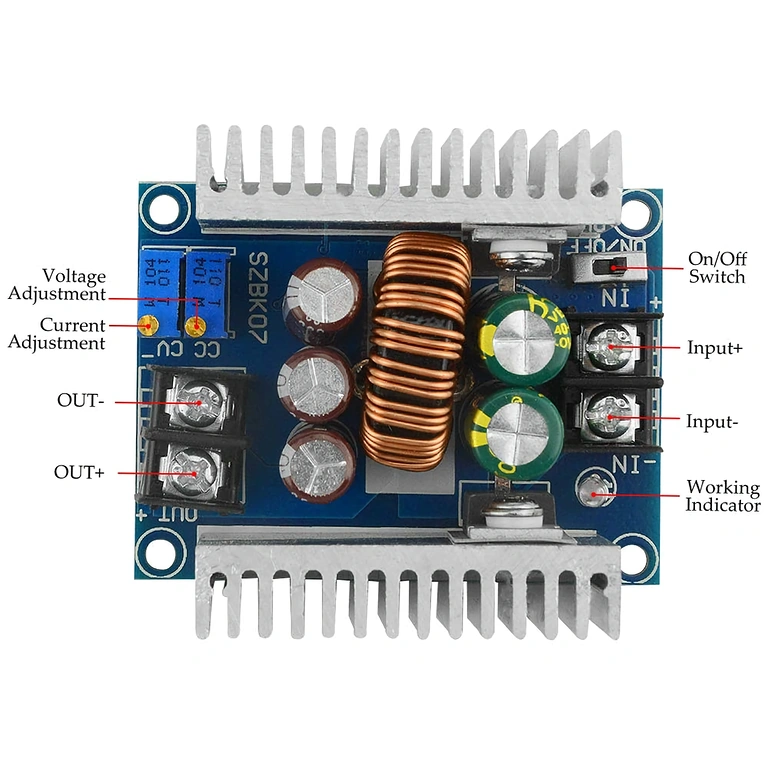

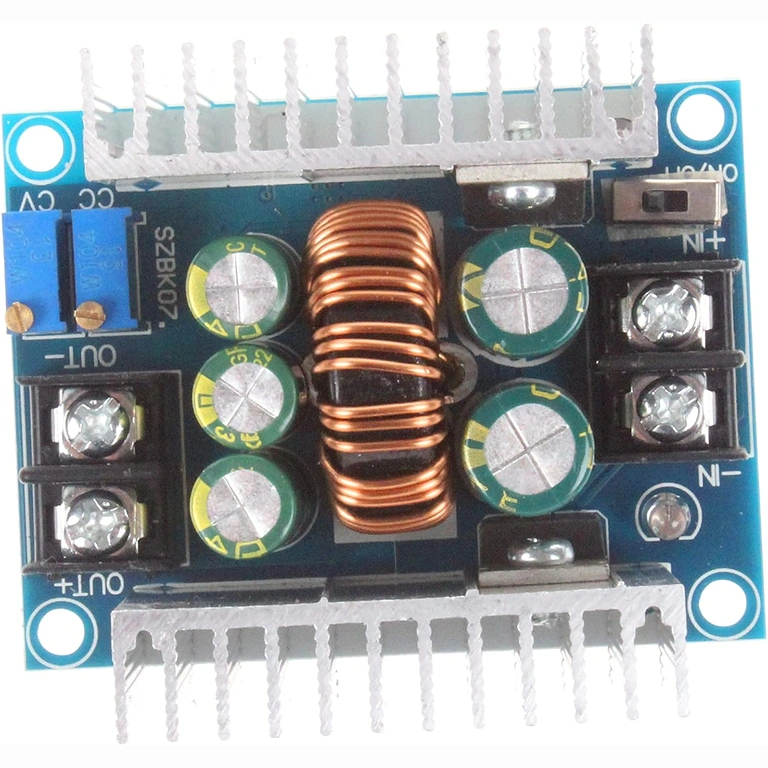

- Conexión de la fuente: conecta el terminal +IN al polo positivo y -IN al negativo. No superes los 40V de entrada.
- Ajuste del voltaje de salida (CV): gira el potenciómetro marcado como CV para ajustar el voltaje entre 1.2V y 36V. Verifica con un voltímetro antes de conectar la carga.
- Ajuste del límite de corriente (CC): gira el potenciómetro CC para establecer la corriente máxima permitida (0.2A–20A). Al superar este valor, el módulo entrará en modo de corriente constante.
- Encendido/Apagado: utiliza el interruptor ON/OFF integrado o aplica una señal lógica en el pin EN para un control externo automatizado.

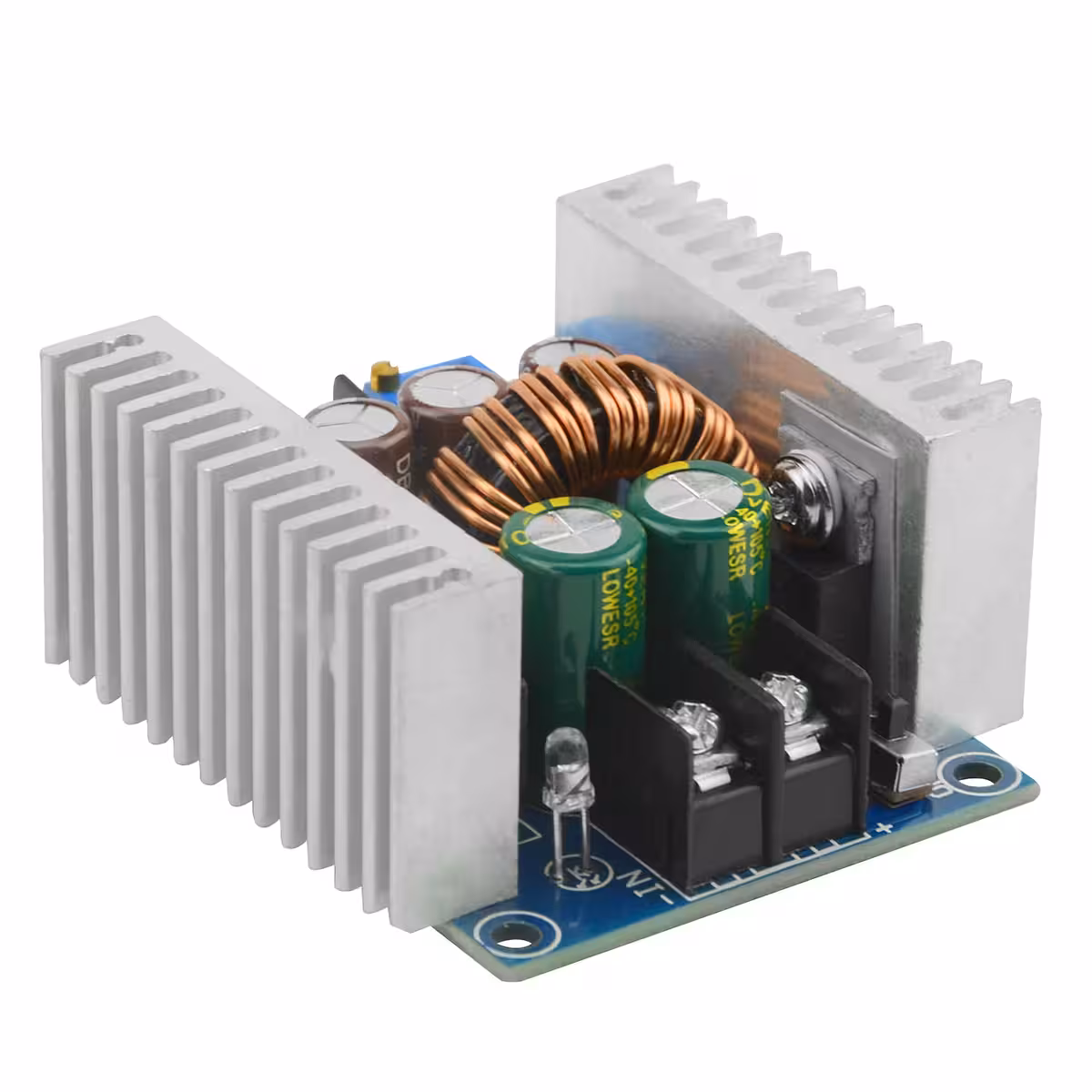

- Refrigeración activa: para corrientes superiores a 15A o grandes diferencias entre Vin y Vout, instala un ventilador orientado hacia los disipadores y vigila la temperatura.
- Derating térmico: para prolongar la vida útil, mantén la carga por debajo del 80% de la capacidad nominal y evita el funcionamiento continuo a máxima potencia.
Contenido del paquete
- 1× Módulo Step Down DC-DC 20A 300W CC/CV
Preguntas frecuentes
¿Puedo usar este módulo para cargar baterías LiPo o Li-Ion?
Sí. Su modo CC/CV es perfecto para ello: ajusta el voltaje de flotación de la batería en el potenciómetro CV y la corriente de carga en el CC. Es compatible con LiPo, Li-Ion y LiFePO4, siempre que conozcas los parámetros específicos de tu batería.
¿Es necesaria la refrigeración activa en todos los casos?
No. Por debajo de 10–12A y con diferencias pequeñas entre el voltaje de entrada y salida, los disipadores integrados son suficientes. Añade un ventilador cuando superes los 15A o si el módulo funciona de forma continua a cargas elevadas.
¿Qué ocurre si la carga supera el límite de corriente establecido?
El módulo entra automáticamente en modo CC (Corriente Constante) y reduce el voltaje de salida para mantener la corriente en el valor configurado. En caso de cortocircuito, la protección se activa y se restablece automáticamente al eliminar el fallo.
¿Sirve para alimentar un Raspberry Pi o Arduino desde una fuente de 12V?
Sí, sin problemas. Ajusta la salida a 5V o 3.3V; el rizado de ≤50mV es perfectamente seguro para placas de desarrollo y módulos IoT, y la corriente disponible es más que suficiente para estos dispositivos.
