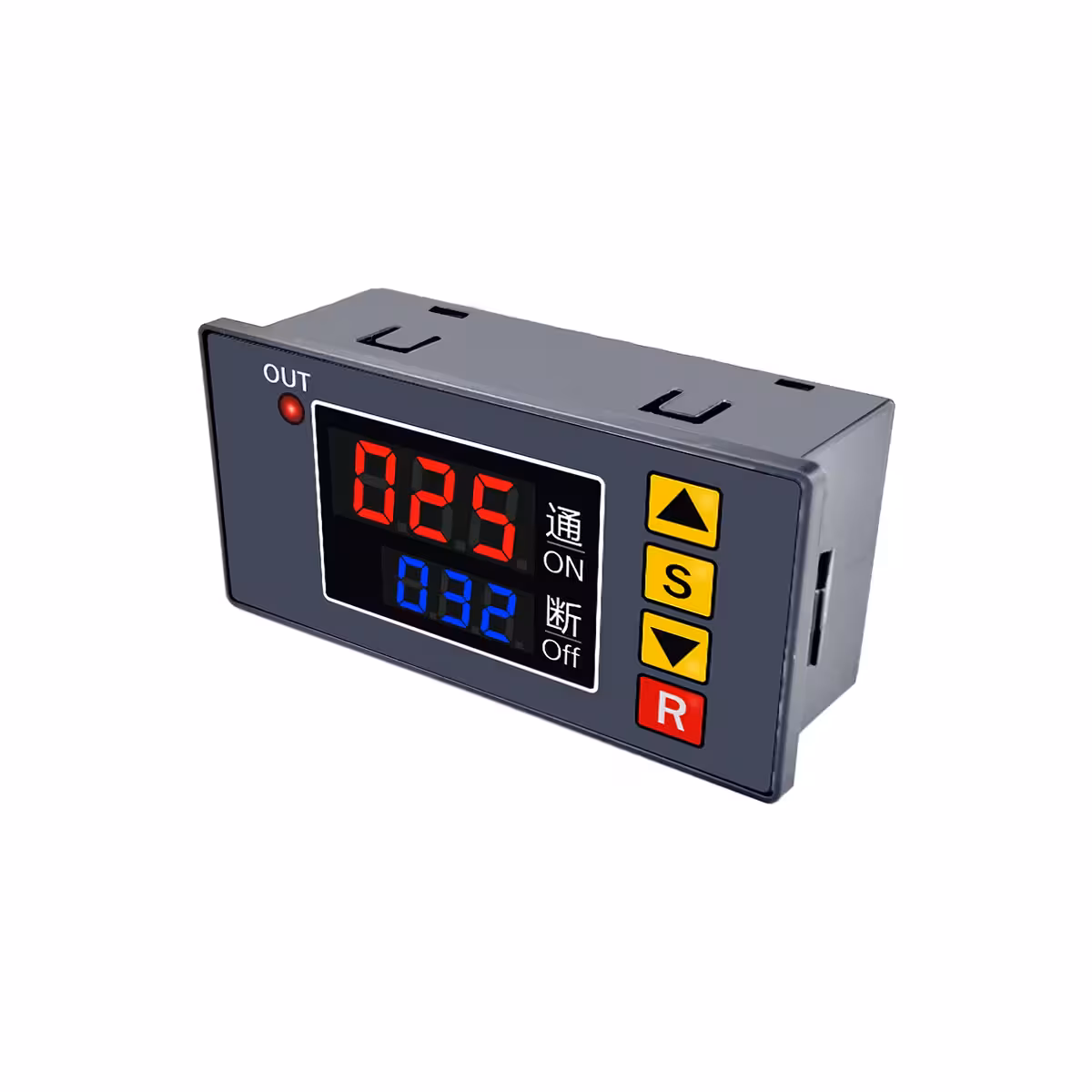

Relé de tiempo cíclico 24V DC: temporización precisa con memoria ante cortes de suministro
¿Tu bomba se enciende antes de tiempo? ¿El ventilador no deja de funcionar? ¿El sistema de riego se descontrola tras un corte eléctrico? Si te enfrentas a estos problemas, este temporizador cíclico de 24V DC con memoria no volátil es la solución definitiva: olvídate de reconfigurar los parámetros cada vez que hay un corte de luz.
Nota: Este módulo funciona exclusivamente a 24V DC. Para utilizar el puerto de disparo externo (XH-2.45-2P), es necesario soldar un conector o los cables directamente en los puntos de contacto dedicados.
¿Por qué elegir este modelo? (Ventajas clave):
- Memoria ante cortes de tensión: los parámetros P0–P5 y los tiempos ON/OFF se guardan automáticamente; el ciclo se reanuda al volver la corriente sin intervención manual.
- Intervalo de tiempo 0–999 en segundos, minutos u horas: puedes configurar la unidad de tiempo de forma independiente para las fases ON y OFF (por ejemplo, 10 segundos encendido y 2 horas apagado).
- Salida de relé 10A (contacto NO): permite controlar directamente bombas, ventiladores o tiras LED sin necesidad de módulos de potencia adicionales.
- Funcionamiento cíclico de 1 a 999 ciclos o bucle infinito: parada automática tras completar el número de iteraciones deseado, ideal para dosificadores o sistemas de riego programados.
- Disparo dual: automático o manual: inicio inmediato al recibir alimentación (P4=ON) o mediante disparo externo a través de un botón o sensor conectado al puerto XH-2.45-2P.
- Bloqueo de teclas P5: una vez configurado, el teclado se bloquea para evitar modificaciones accidentales en entornos industriales o agrícolas.
Detalles y rendimiento

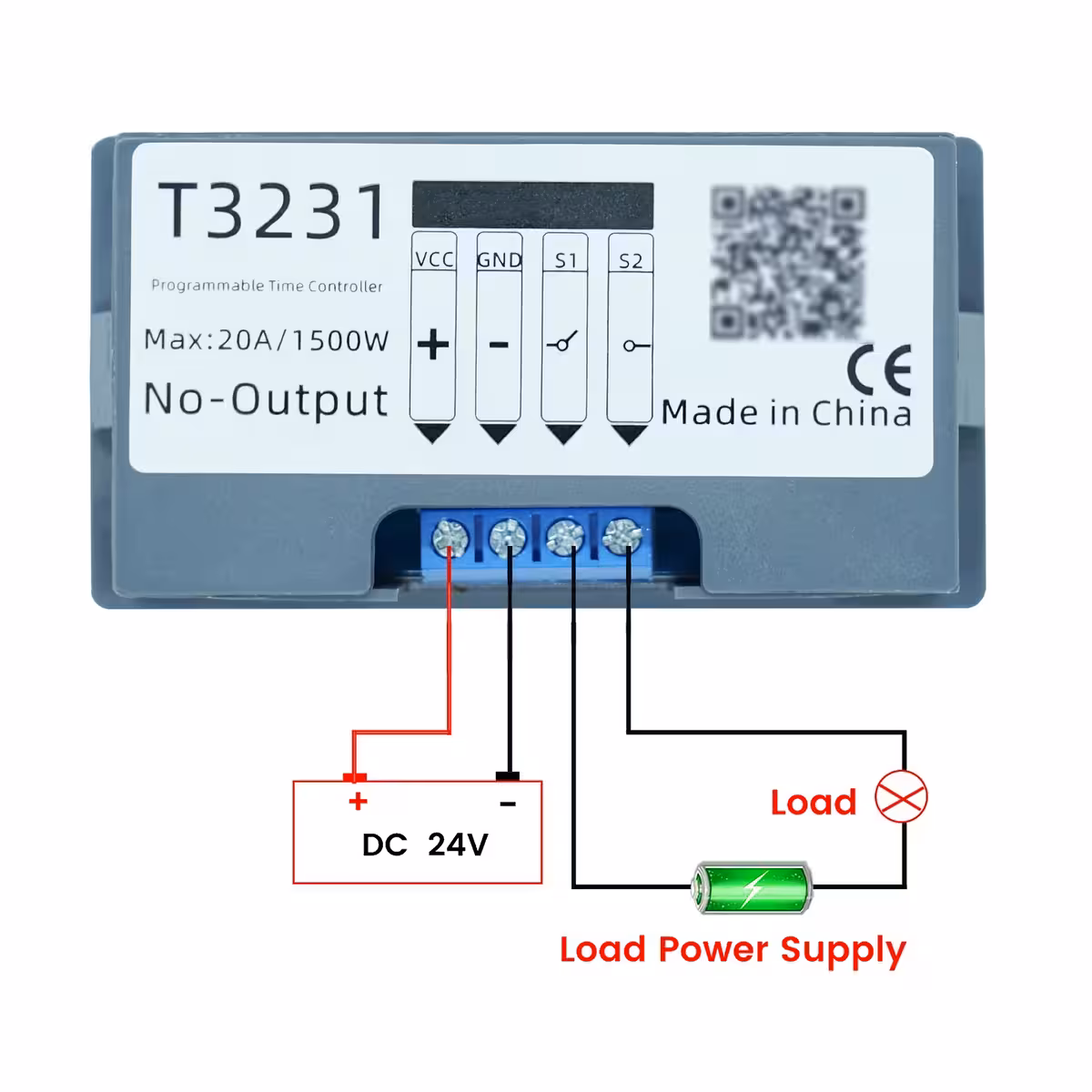

El módulo opera a 24V DC y es capaz de conmutar cargas de hasta 10A a través de su contacto normalmente abierto (NO), siendo suficiente para la mayoría de bombas pequeñas y medianas o sistemas de ventilación. Las fases ON y OFF son configurables de forma independiente, permitiendo crear escenarios asimétricos en un dispositivo compacto de 79,5 × 42,1 × 27,8 mm. El indicador LED OUT te permite confirmar visualmente el estado del relé en todo momento.
| Parámetro | Valor / Detalle |
|---|---|

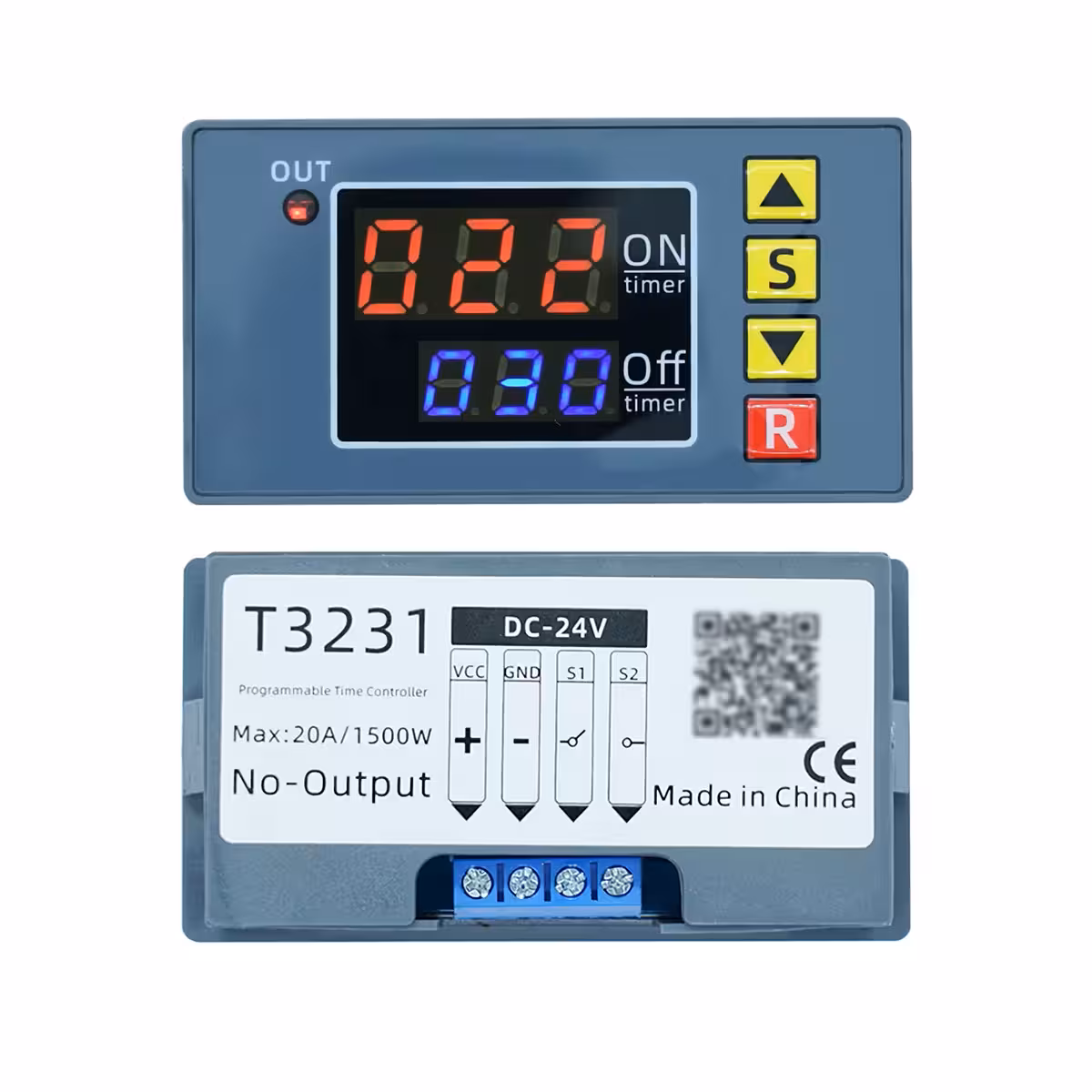

| Tensión de alimentación | 24V DC |
| Salida de relé | 1 canal, contacto NO, hasta 10A |
| Unidad de tiempo | Segundos / Minutos / Horas (seleccionable independientemente para ON/OFF) |
| Intervalo de temporización | 0 – 999 s/min/h |
| Función cíclica | Bucle infinito o 1–999 ciclos |
| Retardo de encendido / apagado | Soportado |
| Disparo | Automático (P4=ON) o manual (botón R / puerto externo) |
| Memoria ante cortes de luz | Sí, memoria no volátil para todos los parámetros |

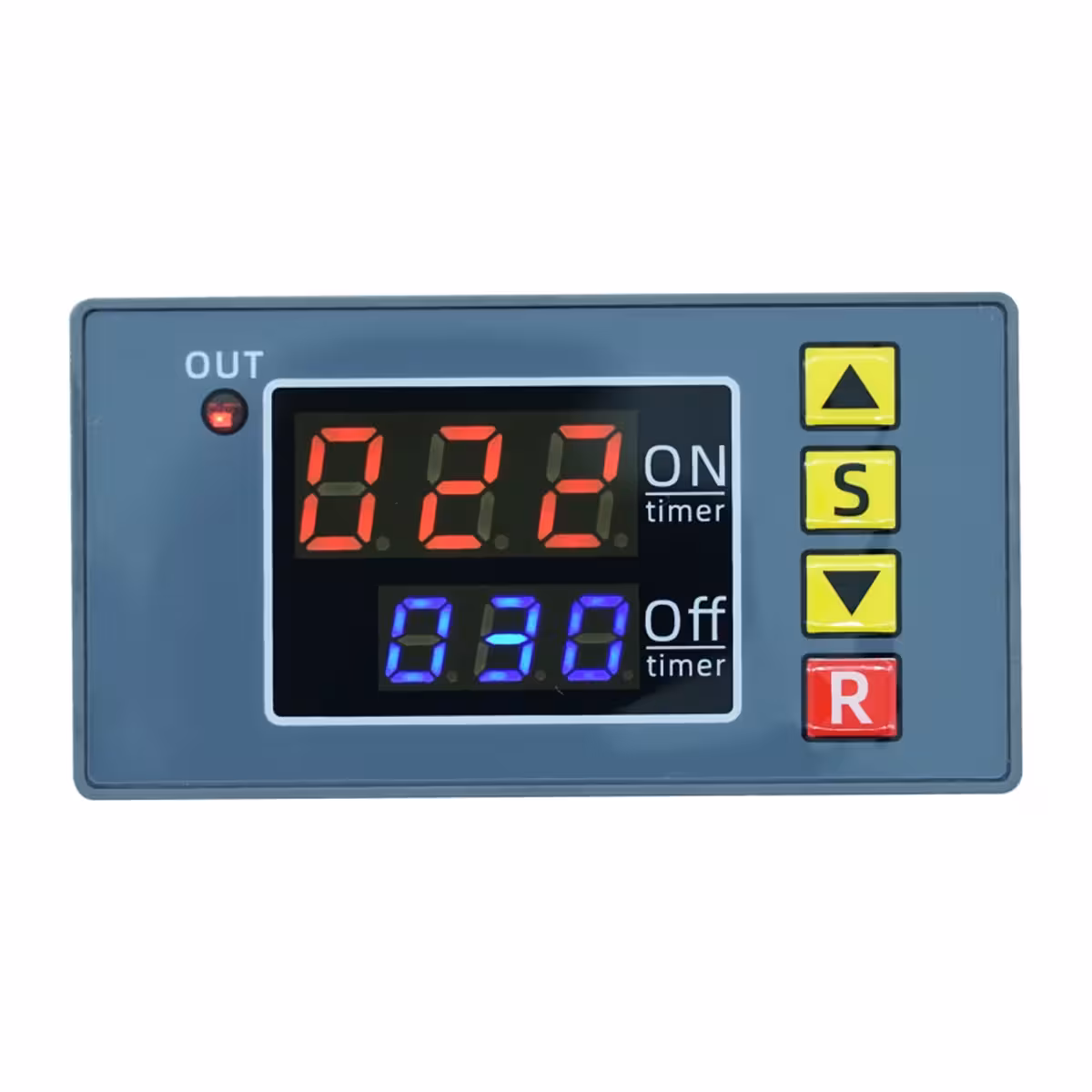

| Indicador LED OUT | Encendido = relé activo, Apagado = inactivo |

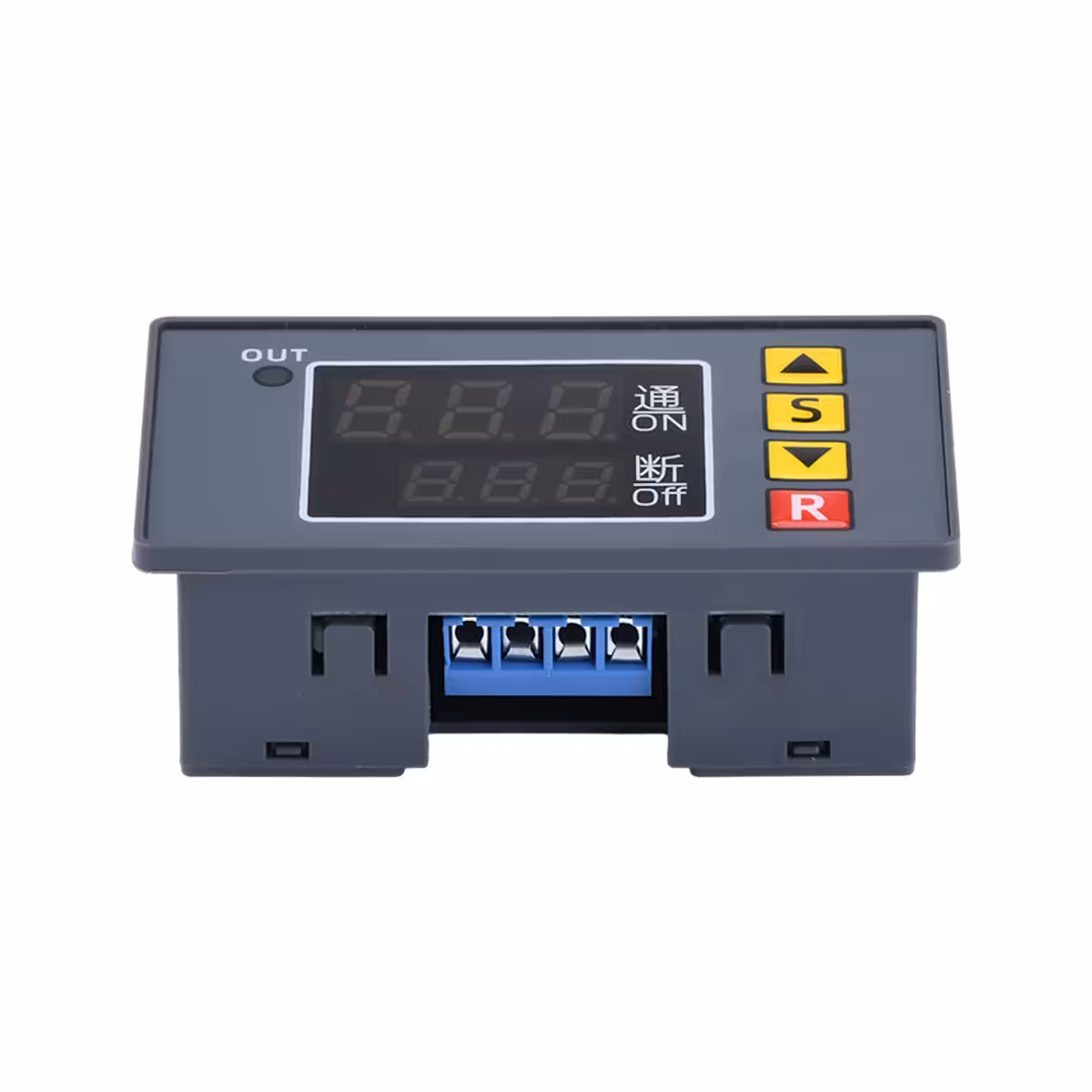

| Puerto de disparo externo | XH-2.45-2P (requiere soldadura de conector o cables) |

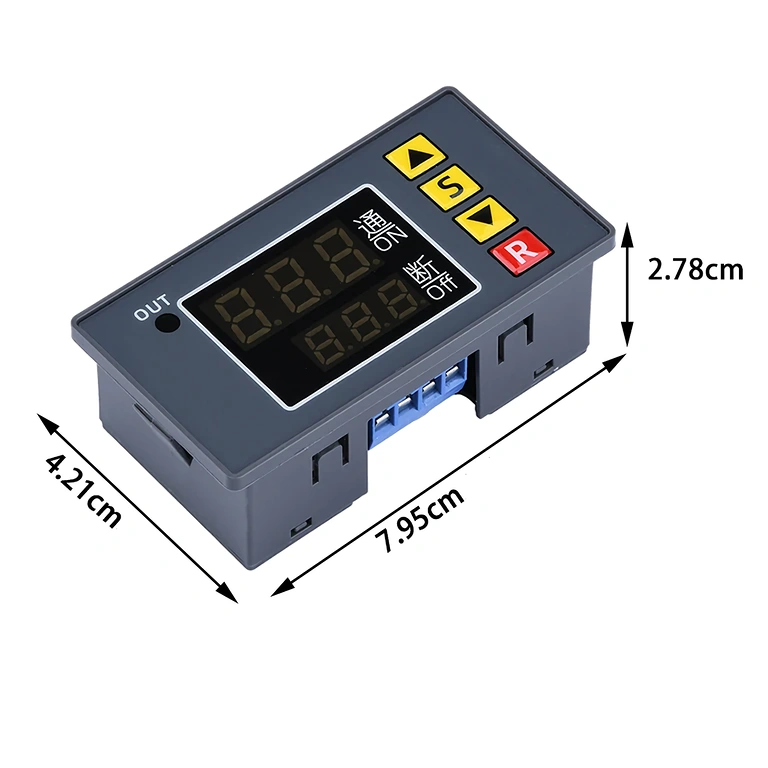

| Dimensiones del módulo | 79,5 × 42,1 × 27,8 mm |
| Corte para montaje en panel | 77 × 39,3 mm |

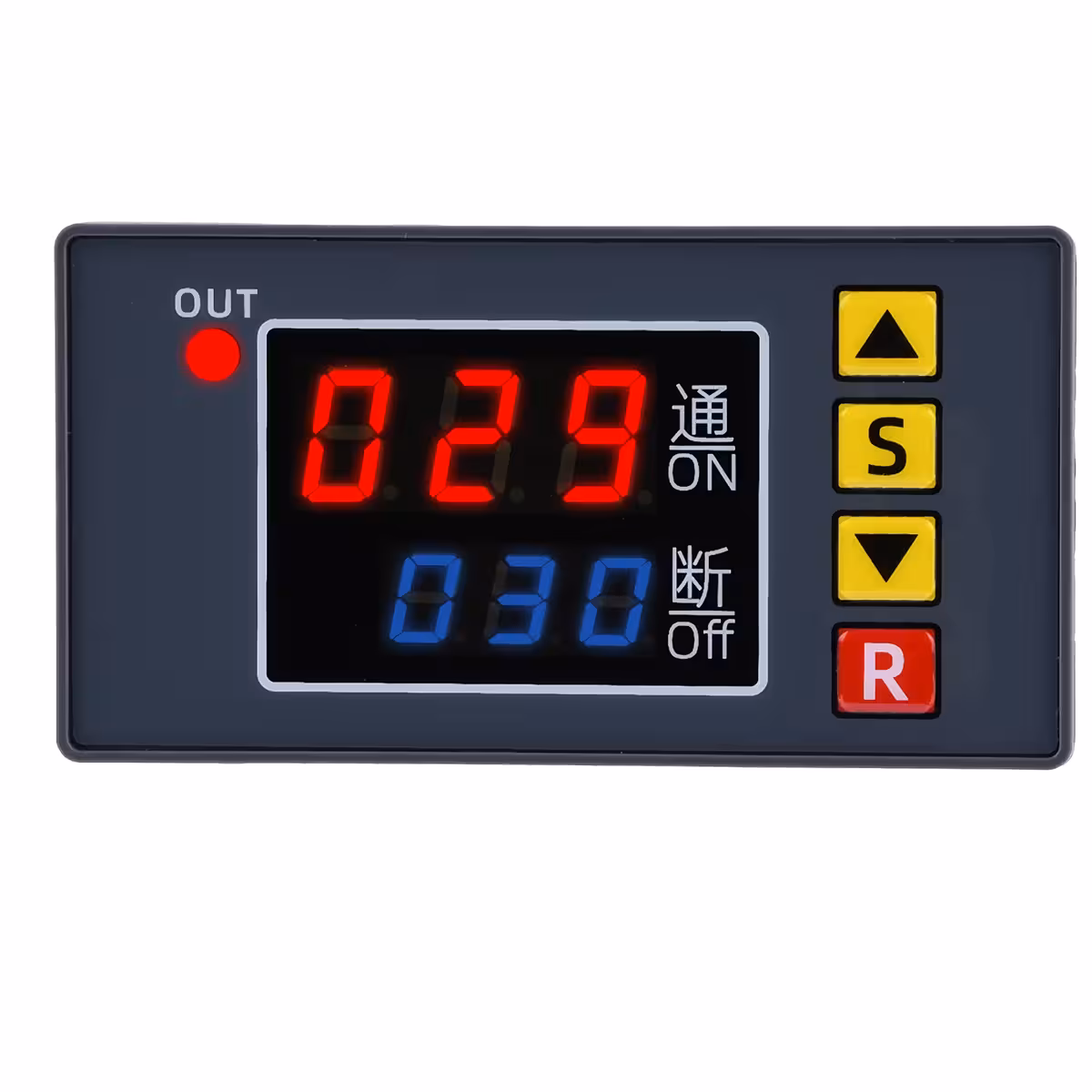

Instrucciones de programación y uso

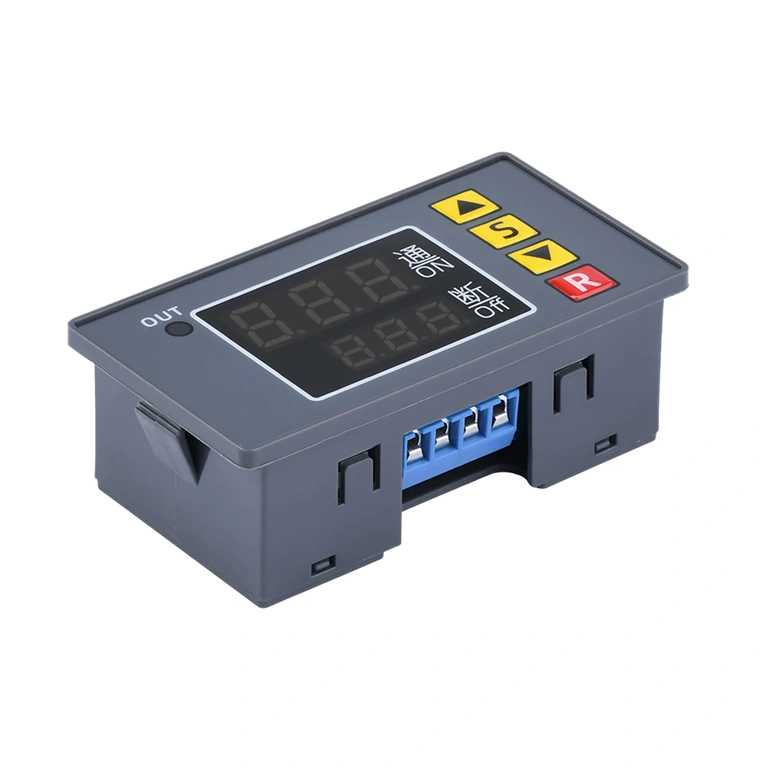

- Mantén pulsado el botón S durante 6 segundos para acceder al menú de programación.
- Pulsa brevemente S para navegar entre los códigos P0–P5: P0 = unidad de tiempo ON, P1 = unidad de tiempo OFF, P2 = prioridad de ciclo, P3 = número de ciclos, P4 = modo de disparo, P5 = bloqueo de teclas.
- Utiliza los botones ▲ y ▼ para ajustar el valor de cada parámetro.
- Haz doble clic en S para configurar sucesivamente el tiempo de encendido (ON) y el tiempo de apagado (OFF).
- Si no pulsas ninguna tecla durante 6 segundos, los ajustes se guardarán automáticamente en la memoria.
- En el modo automático (P4=ON), el ciclo comienza inmediatamente tras recibir alimentación.
- En el modo manual (P4=OFF), pulsa el botón R o activa el puerto externo para iniciar el ciclo.
- Ejemplo de ciclo repetitivo: ON=10s, OFF=5s, P3=OFF → funcionamiento continuo con alternancia ininterrumpida.
- Ejemplo de retardo de encendido: ON=0, OFF=10s → activación tras 10 segundos desde la alimentación.

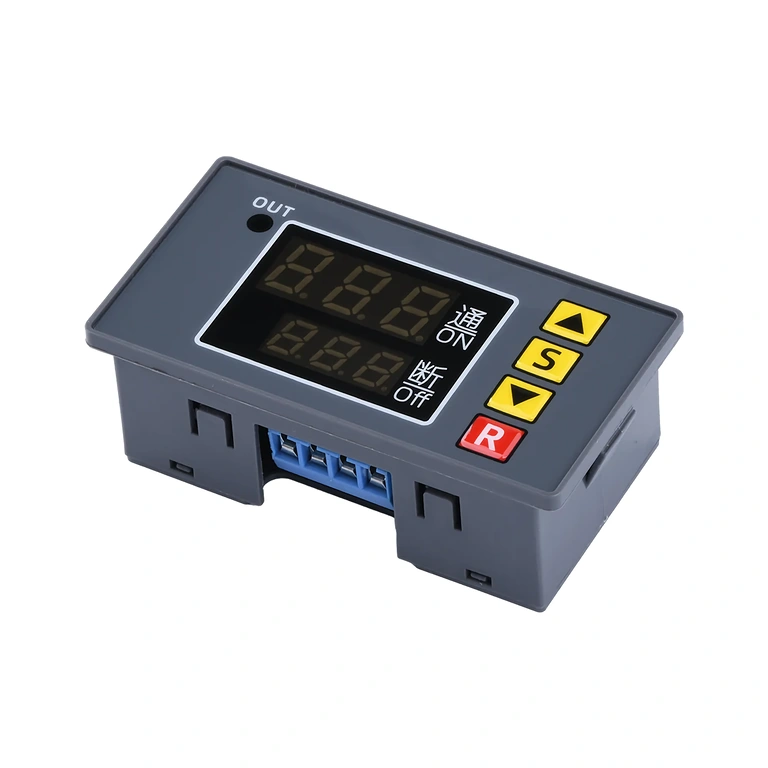

Contenido del paquete
- 1 × Módulo de relé de tiempo cíclico programable 24V DC
Preguntas frecuentes
¿Puedo alimentar este relé a 12V o 230V?
No. El módulo está diseñado exclusivamente para 24V DC. Cualquier otra tensión puede dañar el circuito de forma irreversible.
¿Qué carga máxima puedo conectar a la salida del relé?
Hasta 10A en el contacto NO. Para consumos superiores, se recomienda utilizar un contactor externo accionado por este relé.
¿Se pierden los ajustes si hay un corte de luz?
No. La memoria no volátil conserva todos los parámetros (P0–P5, tiempos ON/OFF) y el ciclo se reanuda automáticamente al volver la corriente.
¿Cómo disparo el ciclo mediante un sensor o botón externo?
Configura P4=OFF y conecta el botón o sensor al puerto XH-2.45-2P de la placa. Atención: este puerto requiere soldar un conector o los cables directamente sobre los pads.
¿Puedo limitar el número de ciclos de encendido/apagado?
Sí. El parámetro P3 te permite elegir entre un bucle infinito o un número fijo de 1 a 999 ciclos, tras los cuales el relé se detendrá automáticamente.
