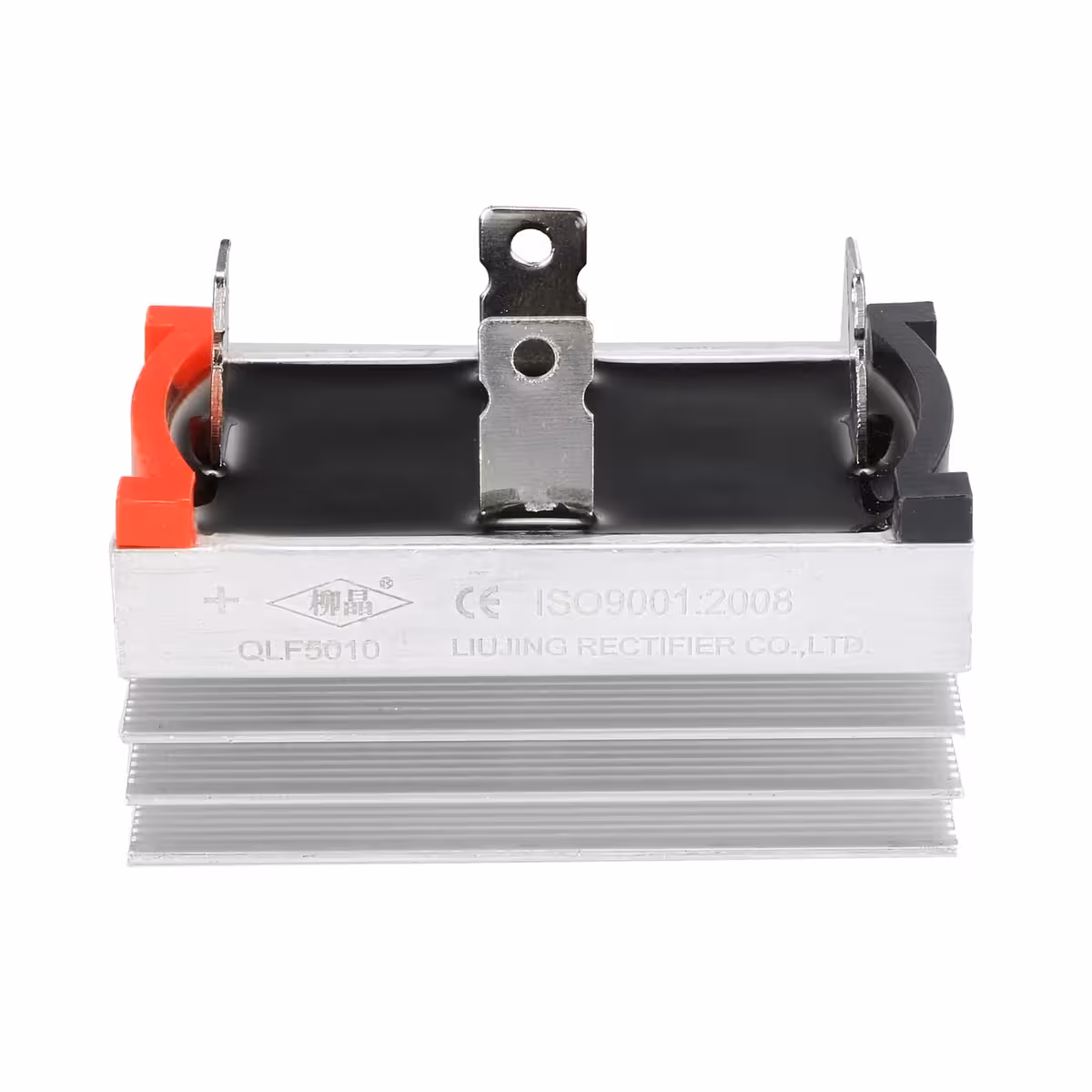

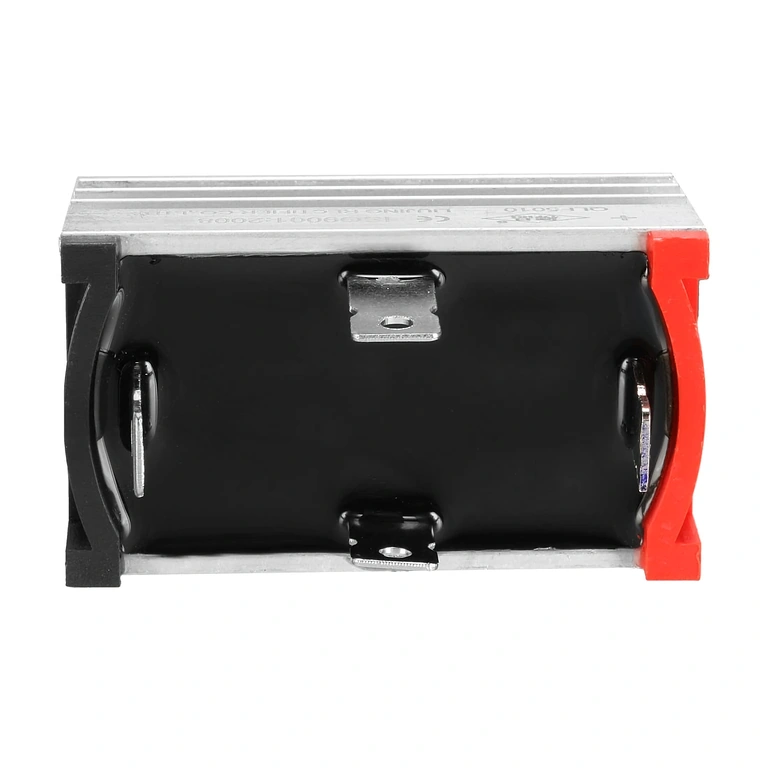

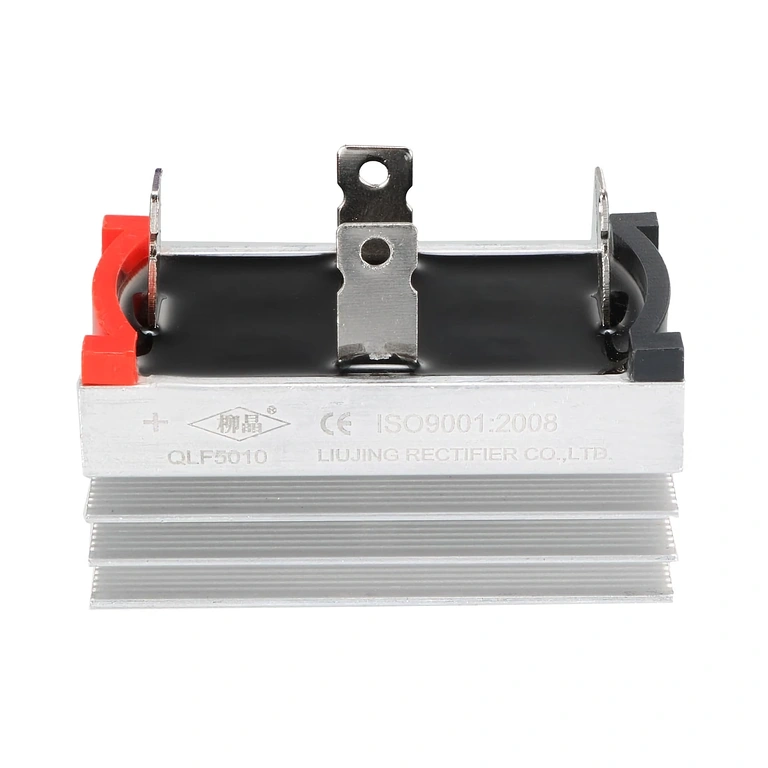

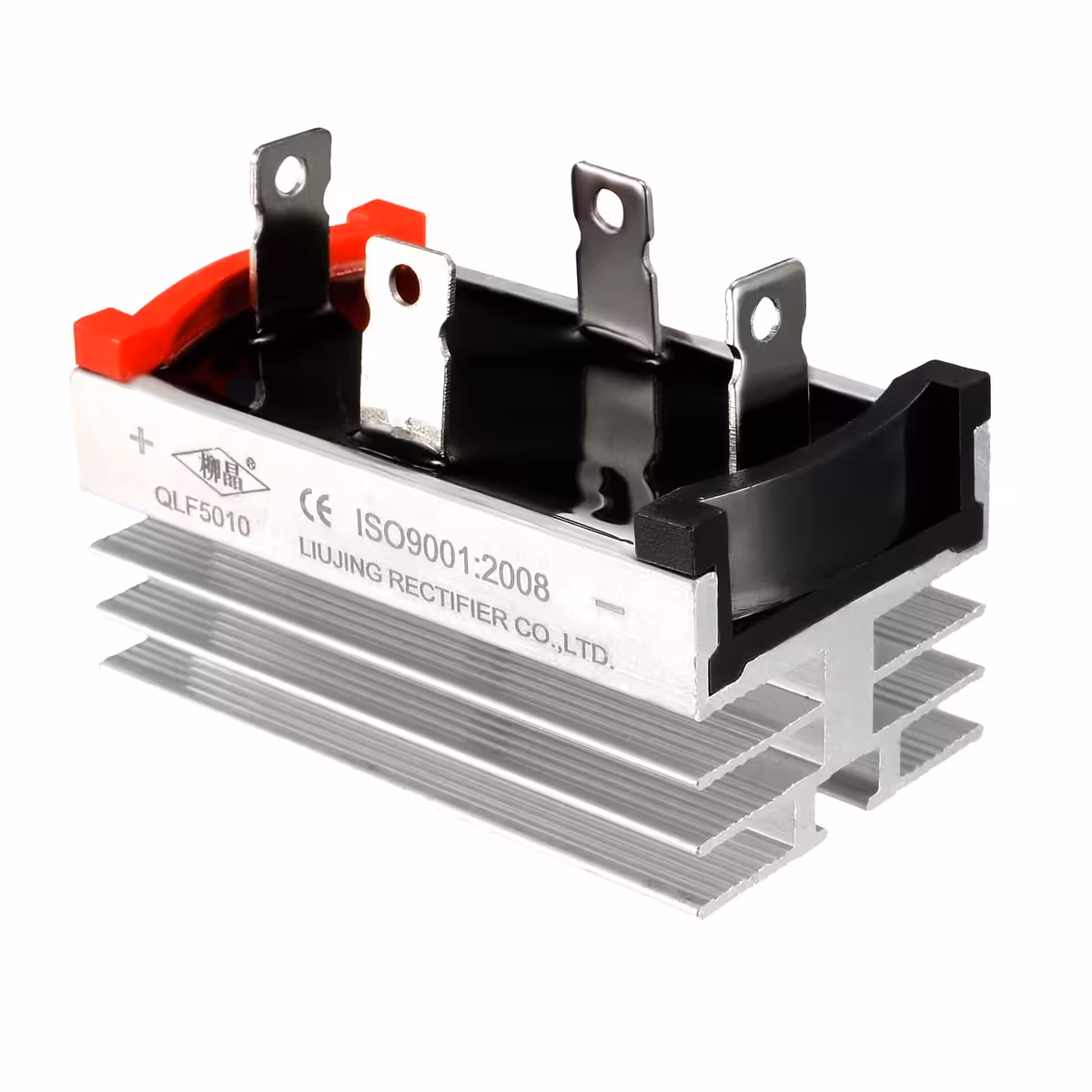

Puente rectificador monofásico 50A 1200V – Rectificación AC-DC estable con disipador integrado para entornos industriales
¿Necesitas una conversión AC-DC de alta intensidad sin problemas de sobrecalentamiento? Este puente rectificador monofásico de 50A y 1200V es la solución definitiva: proporciona corriente continua estable, soporta cargas de trabajo continuas y mantiene una temperatura óptima incluso bajo uso intensivo. Diseñado específicamente para aplicaciones industriales exigentes.
Nota: Este producto está destinado a usuarios con conocimientos técnicos en electrónica y electrotecnia. Compruebe siempre la compatibilidad con su circuito antes de proceder a la instalación.
¿Por qué elegir este puente rectificador? (Ventajas clave):
- Corriente nominal de 50A — soporta cargas continuas sin degradación, ideal para cargadores industriales o fuentes de alimentación de alta potencia.
- Tensión inversa de pico de 1200V — ofrece un margen de seguridad superior a 5 veces la tensión de red de 230V, protegiendo el componente frente a picos transitorios.
- Configuración de puente de Graetz con 4 diodos — rectificación de onda completa, lo que reduce significativamente el rizado en comparación con la rectificación de media onda.

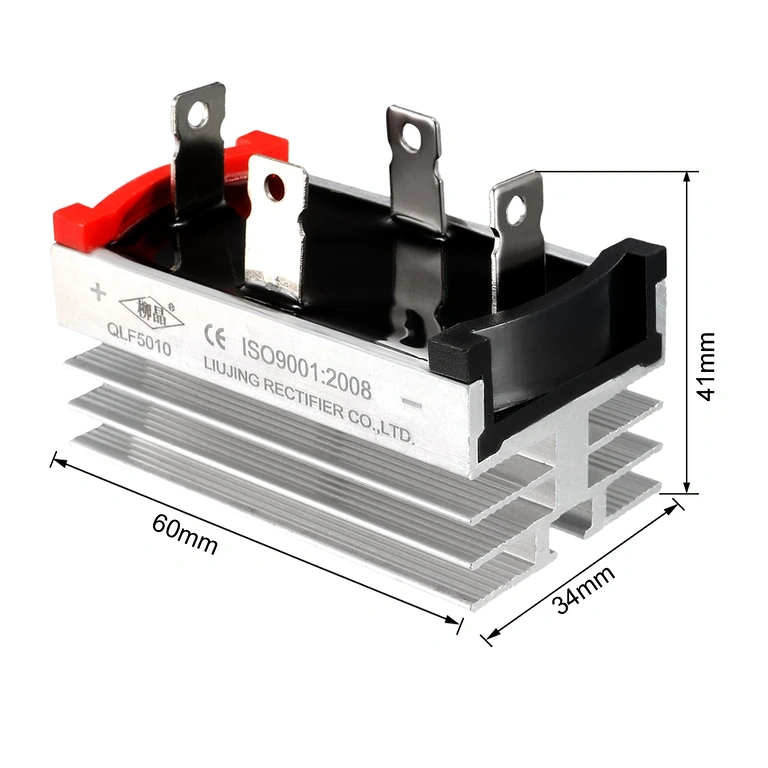

- Disipador integrado — mantiene la temperatura de unión dentro de límites seguros sin necesidad de refrigeración externa en condiciones estándar, prolongando la vida útil del componente.
- Compatible con redes de 230V y 400V AC — funciona directamente en instalaciones monofásicas estándar en España y la UE.
Detalles y rendimiento
Este puente opera bajo el principio de rectificación de onda completa, convirtiendo ambas semiondas de la tensión alterna en corriente continua. El resultado es una señal DC mucho más estable, con un rizado menor y una eficiencia superior frente a los rectificadores de un solo diodo.
La tensión inversa de pico de 1200V es un factor crítico: en entornos industriales, los picos de tensión transitorios pueden superar fácilmente los valores nominales de la red. Este margen extendido protege el componente donde otros fallan. Además, el disipador integrado completa el conjunto, disipando el calor de forma eficiente sin requerir accesorios adicionales en condiciones normales de uso.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de producto | Puente rectificador / Puente de diodos |
| Configuración | Monofásica, 4 diodos (puente de Graetz) |
| Corriente nominal | 50A |
| Tensión inversa máxima | 1200V |
| Tipo de refrigeración | Disipador integrado |
| Función principal | Rectificación de corriente alterna (AC) a continua (DC) |
| Tipo de rectificación | Onda completa (full-wave) |
| Aplicaciones | Industrial, fuentes de alimentación, convertidores, cargadores de baterías |
Contenido del paquete
- 1 x Puente rectificador monofásico 50A 1200V con disipador integrado
Preguntas frecuentes
¿Qué hace exactamente un puente rectificador y por qué tiene 4 diodos?
Convierte la corriente alterna (AC) de la red en corriente continua (DC) apta para circuitos electrónicos. La configuración de 4 diodos (puente de Graetz) permite aprovechar ambas semiondas de la señal AC, logrando una salida DC más estable y eficiente.
¿Necesito refrigeración adicional además del disipador integrado?
En condiciones normales, el disipador integrado es suficiente. Si trabaja cerca del límite de 50A o en entornos con temperaturas ambiente elevadas (superiores a 40°C), asegúrese de proporcionar un flujo de aire adecuado o monte el componente en una caja ventilada.
¿Es compatible con aplicaciones trifásicas?
No. Este puente está diseñado exclusivamente para circuitos monofásicos. Para aplicaciones trifásicas, necesitará un puente rectificador trifásico de 6 diodos (categoría de producto distinta).
¿Es apto para cargadores de baterías industriales?
Sí. Su corriente nominal de 50A y su estabilidad térmica lo convierten en una opción frecuente para cargadores de baterías industriales, fuentes de alimentación regulables y convertidores de potencia AC-DC.
¿Funciona en redes de 400V (fase-fase)?
El puente soporta tensiones inversas de hasta 1200V, por lo que es compatible con 230V monofásicos y 400V monofásicos (fase-fase). No debe conectarse directamente a una fuente trifásica, ya que requiere una configuración distinta.
