Relé temporizador OFF-delay analógico: apagado automático sin complicaciones
¿El extractor del baño se queda encendido después de salir? ¿Te olvidas de apagar la luz del trastero? Un relé temporizador OFF-delay es la solución definitiva: sin aplicaciones, sin Wi-Fi y sin necesidad de llamar a un electricista. Solo tienes que seleccionar el intervalo con el selector giratorio, conectarlo a 220V y listo; el módulo se encarga del resto automáticamente.
Nota: Este dispositivo cuenta exclusivamente con la función OFF-delay (retardo a la desconexión): el relé se activa al recibir corriente y se apaga automáticamente una vez transcurrido el tiempo programado. NO es un temporizador de encendido (ON-delay).
¿Por qué elegir este modelo? (Ventajas clave):
- 16 intervalos preestablecidos — desde 1 minuto hasta 8 horas (480 min), seleccionables mediante un selector giratorio preciso y sin errores.
- Activación instantánea — el relé se conecta en el mismo instante en que recibe tensión, sin tiempos de espera.
- Capacidad de conmutación de 7A — permite conectar directamente extractores de baño, lámparas o motores pequeños sin necesidad de relés auxiliares.
- Compatibilidad AC 110–220V — funciona perfectamente tanto en redes europeas (230V) como en sistemas de 110–120V.
- Bajo consumo (43mA) — diseñado para permanecer conectado permanentemente sin afectar a tu factura eléctrica.
- Indicador LED de doble estado — luz fija cuando la carga está activa y parpadeo cuando el tiempo ha finalizado y el relé se ha desconectado.
- Carcasa ignífuga, -25°C ~ +85°C — resistente para su uso en talleres, almacenes o instalaciones técnicas.
- Diseño compacto: 57×35×20mm — ideal para integrar en cuadros eléctricos o cajas de registro sin ocupar espacio innecesario.
Detalles y rendimiento
Gracias a su mecánica de temporización analógica, te olvidas de actualizaciones de firmware, cambios de batería o configuraciones complejas. Solo tienes que girar el selector de 16 posiciones y el módulo repetirá el ciclo con total precisión, sin derivas ni sorpresas. Su contacto de salida de 7A es capaz de gestionar la gran mayoría de cargas domésticas e industriales ligeras: extractores, iluminación LED o fluorescente, pequeñas bombas, calefactores o humidificadores. La carcasa de plástico ignífugo con protección contra el polvo garantiza un extra de seguridad en entornos con condiciones variables.
| Parámetro | Valor / Detalle |
|---|---|
| Función de temporización | OFF-delay (retardo a la desconexión) |
| Rango de tiempo | 1–480 minutos (16 posiciones fijas) |
| Intervalos disponibles | 1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 min |
| Tensión de alimentación | AC 110–220V |
| Corriente máxima de conmutación | 7A |
| Consumo propio | 43mA |
| Número de salidas | 1 salida de relé |
| Indicador LED | Luz fija: relé activo | Parpadeo: tiempo finalizado |
| Temperatura de trabajo | -25°C ~ +85°C |
| Humedad de trabajo | 5% – 95% HR (sin condensación) |

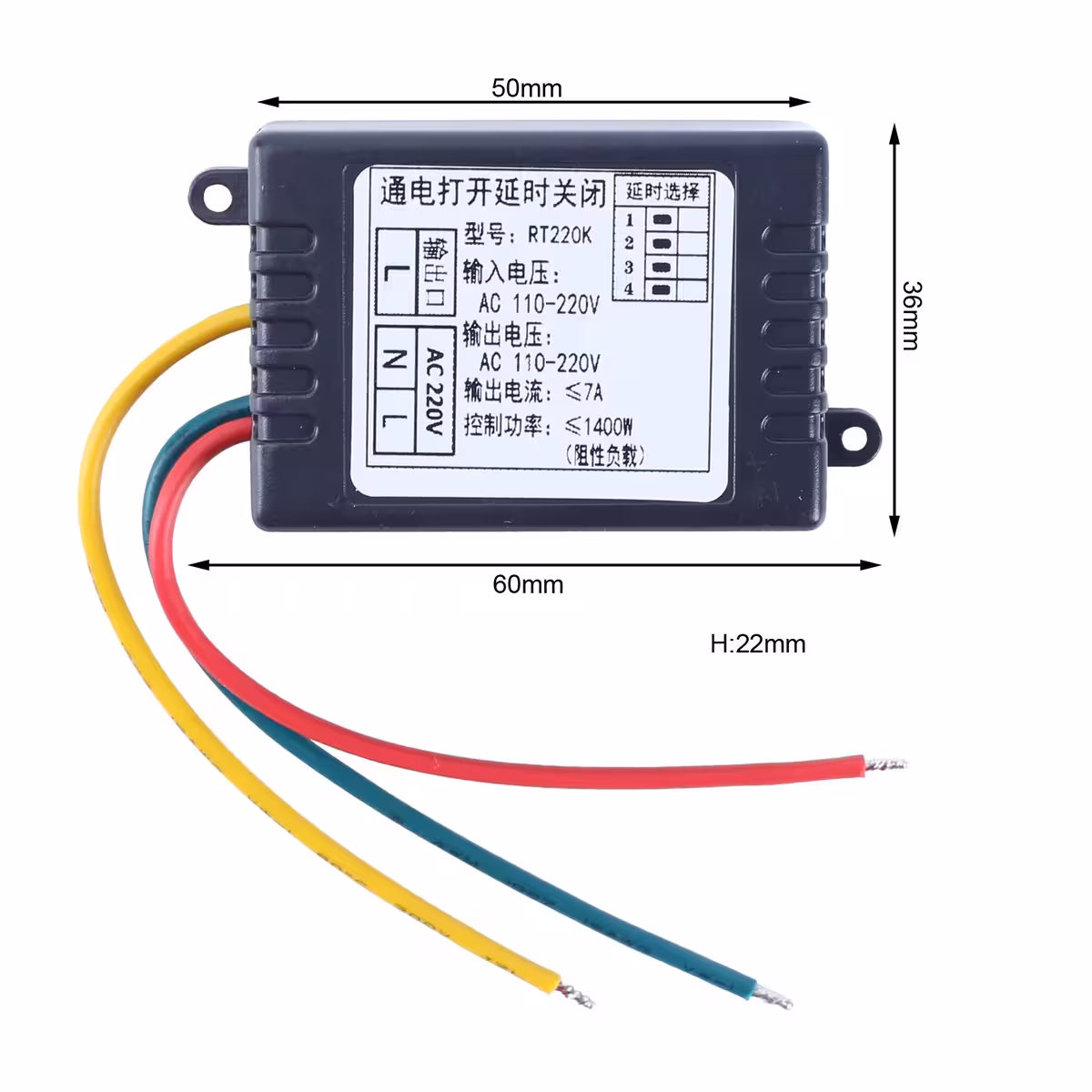

| Dimensiones con carcasa | 57 × 35 × 20 mm |
| Dimensiones sin carcasa | 44 × 28 × 16 mm |

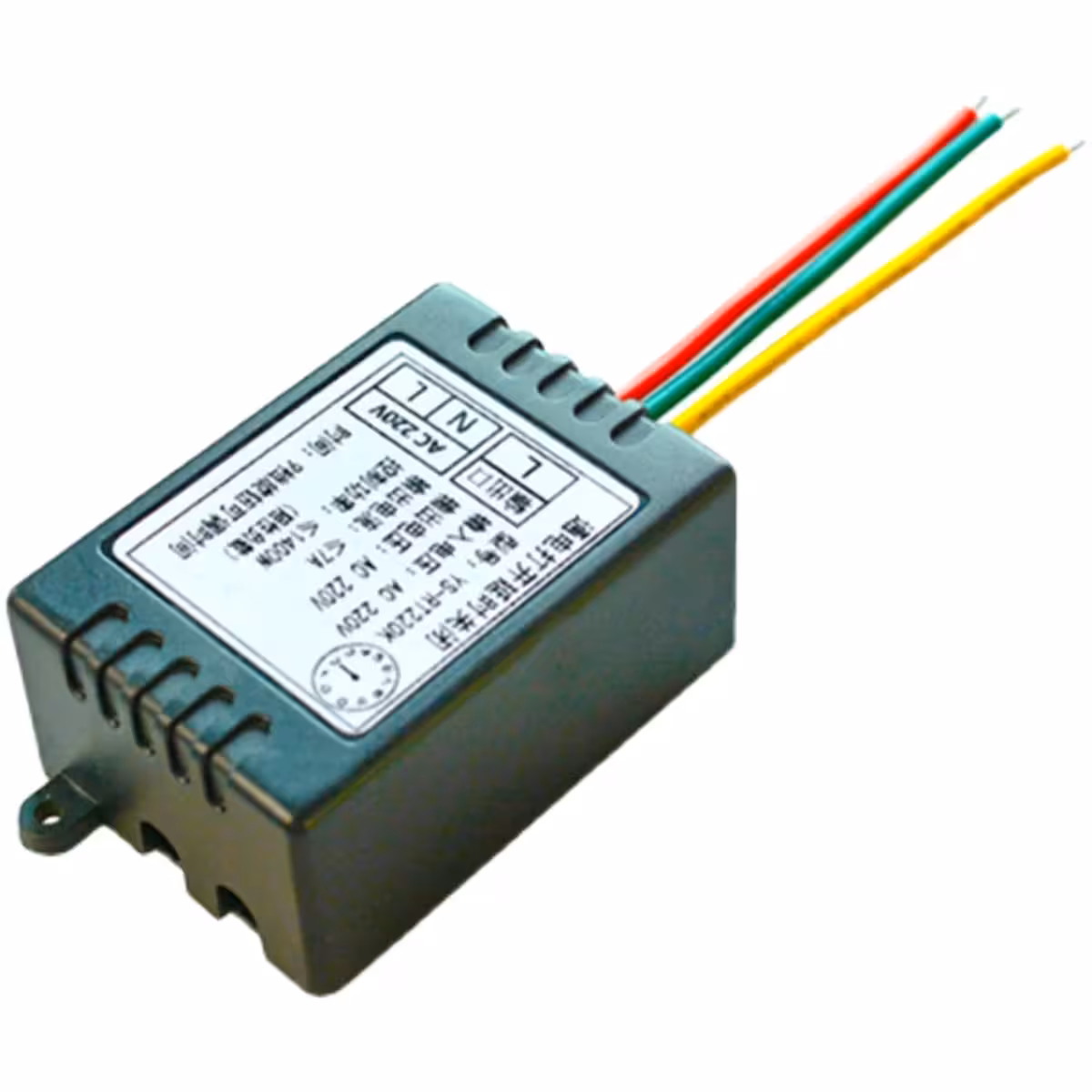

| Material de la carcasa | Plástico ignífugo, protección contra polvo |
Instrucciones de uso

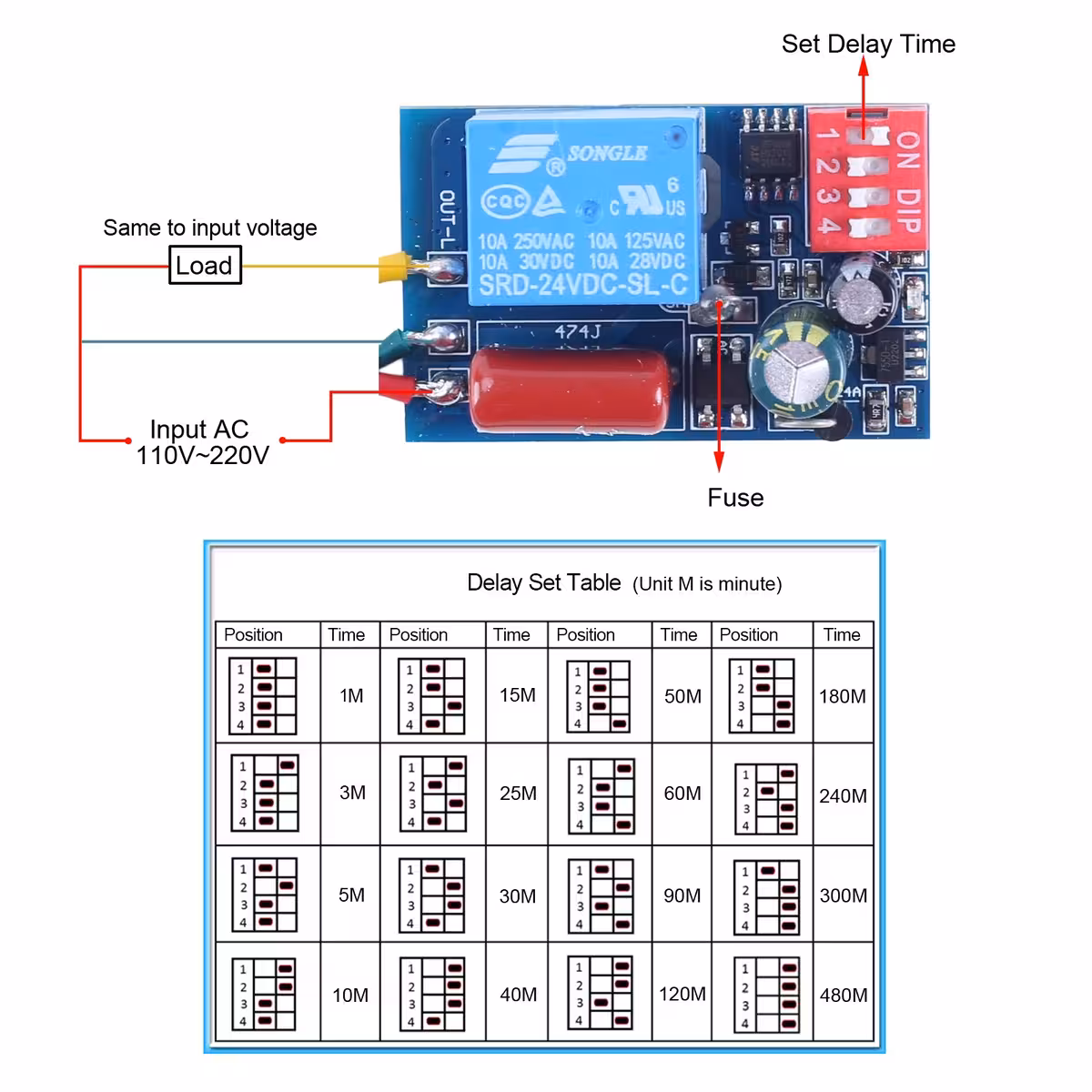

- Selecciona el intervalo deseado girando el selector a la posición correspondiente (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 o 480 minutos).

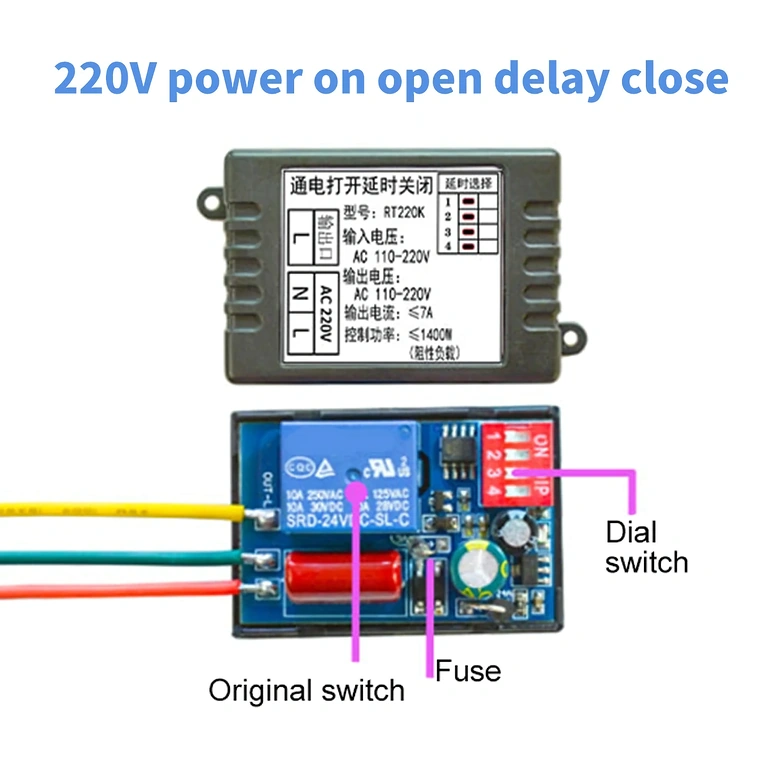

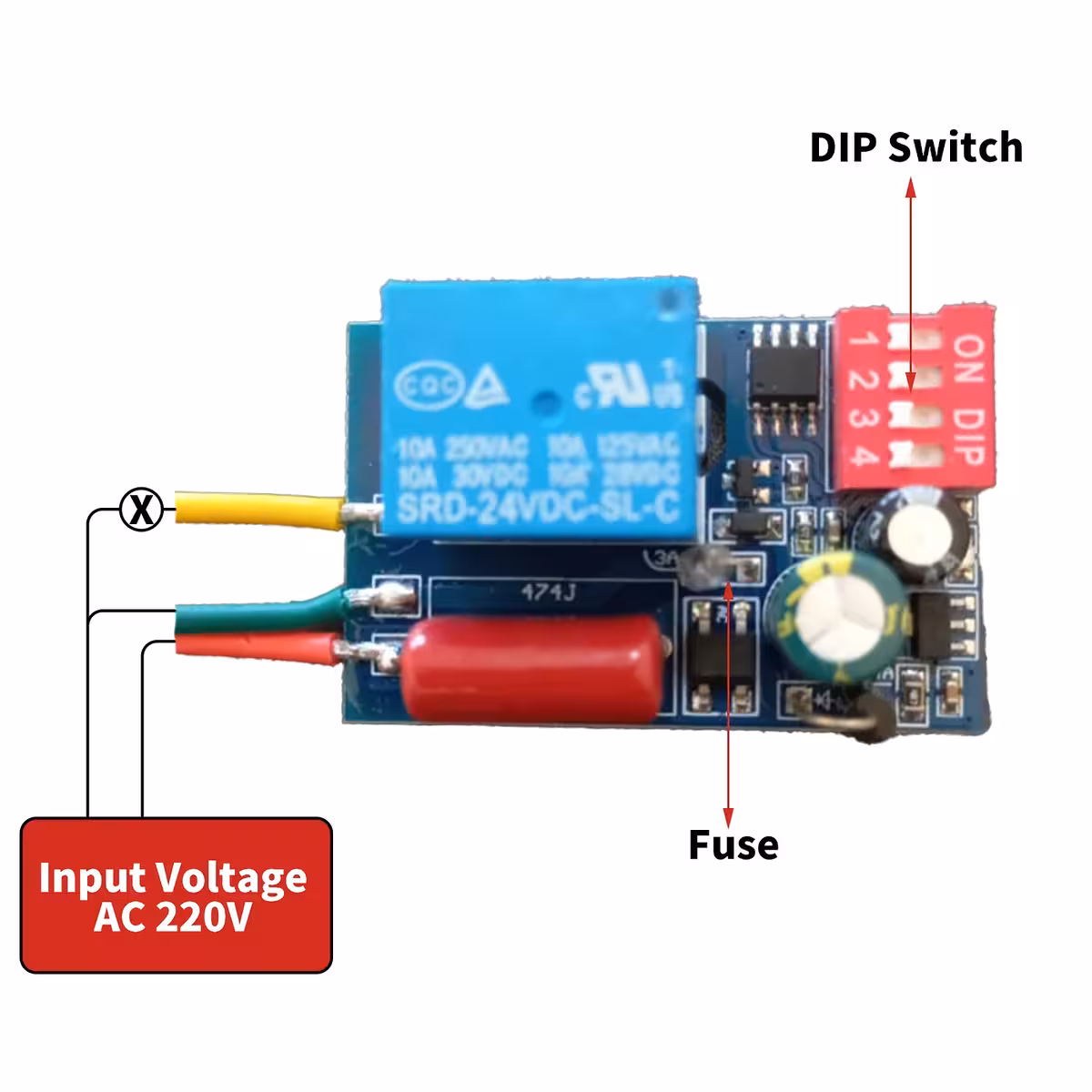

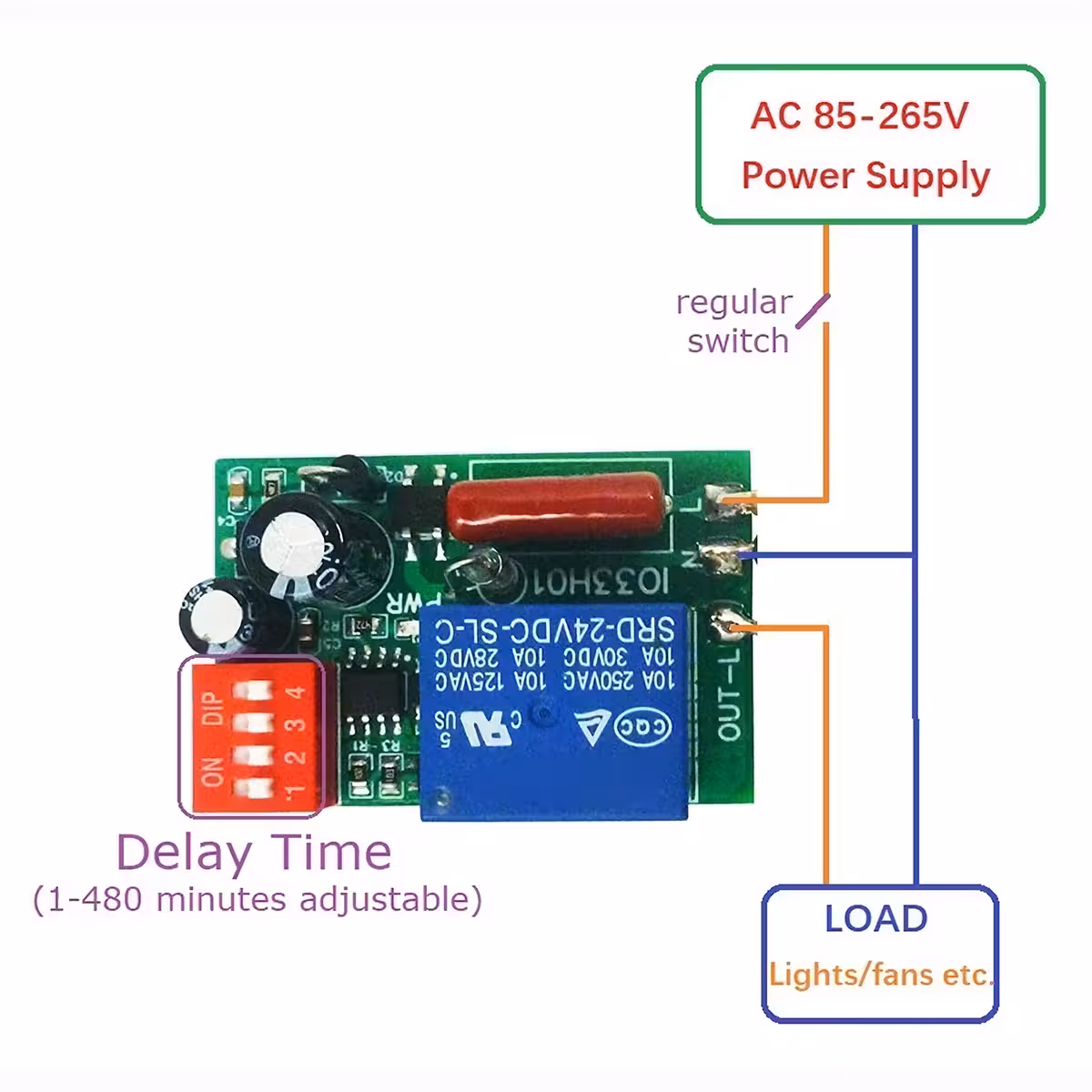

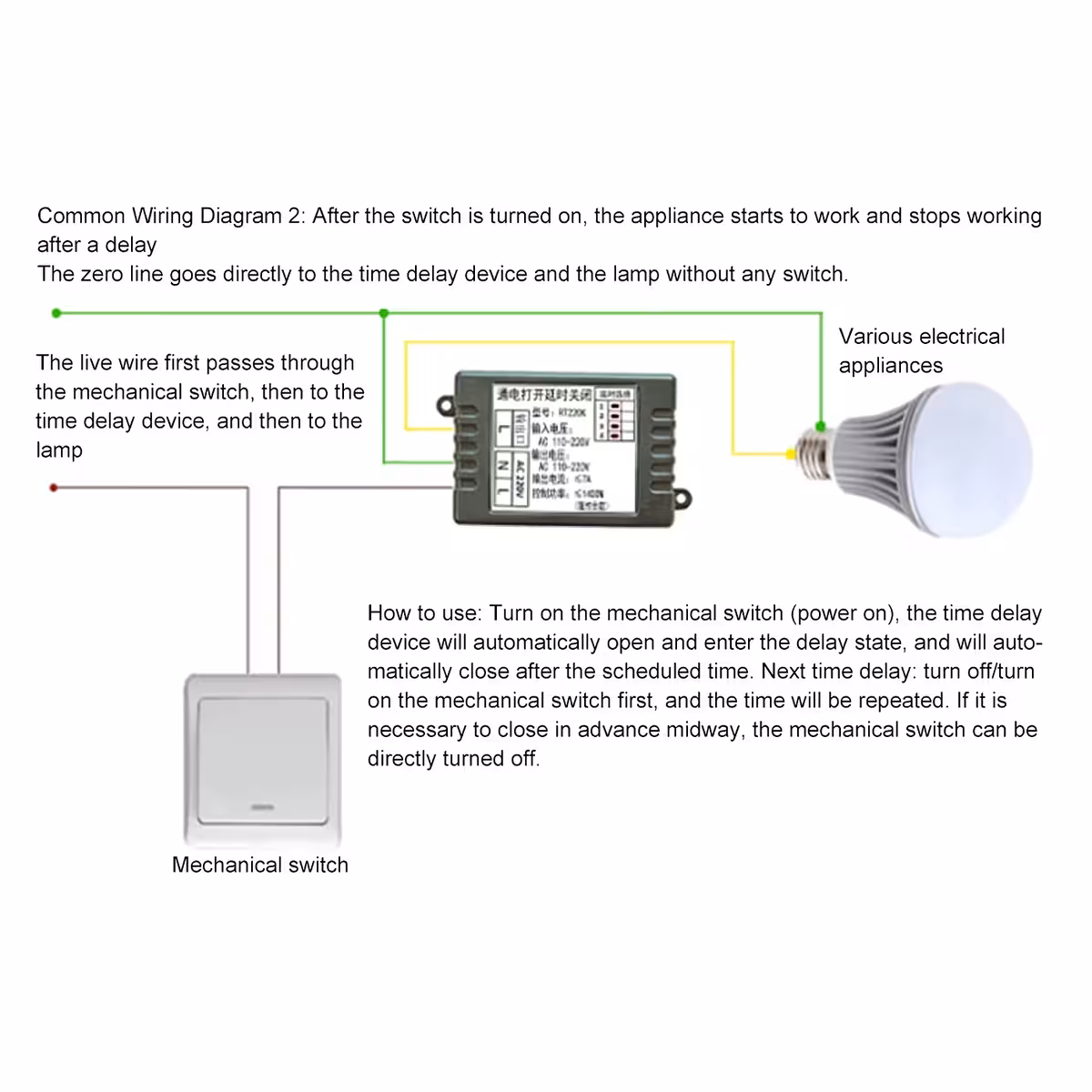

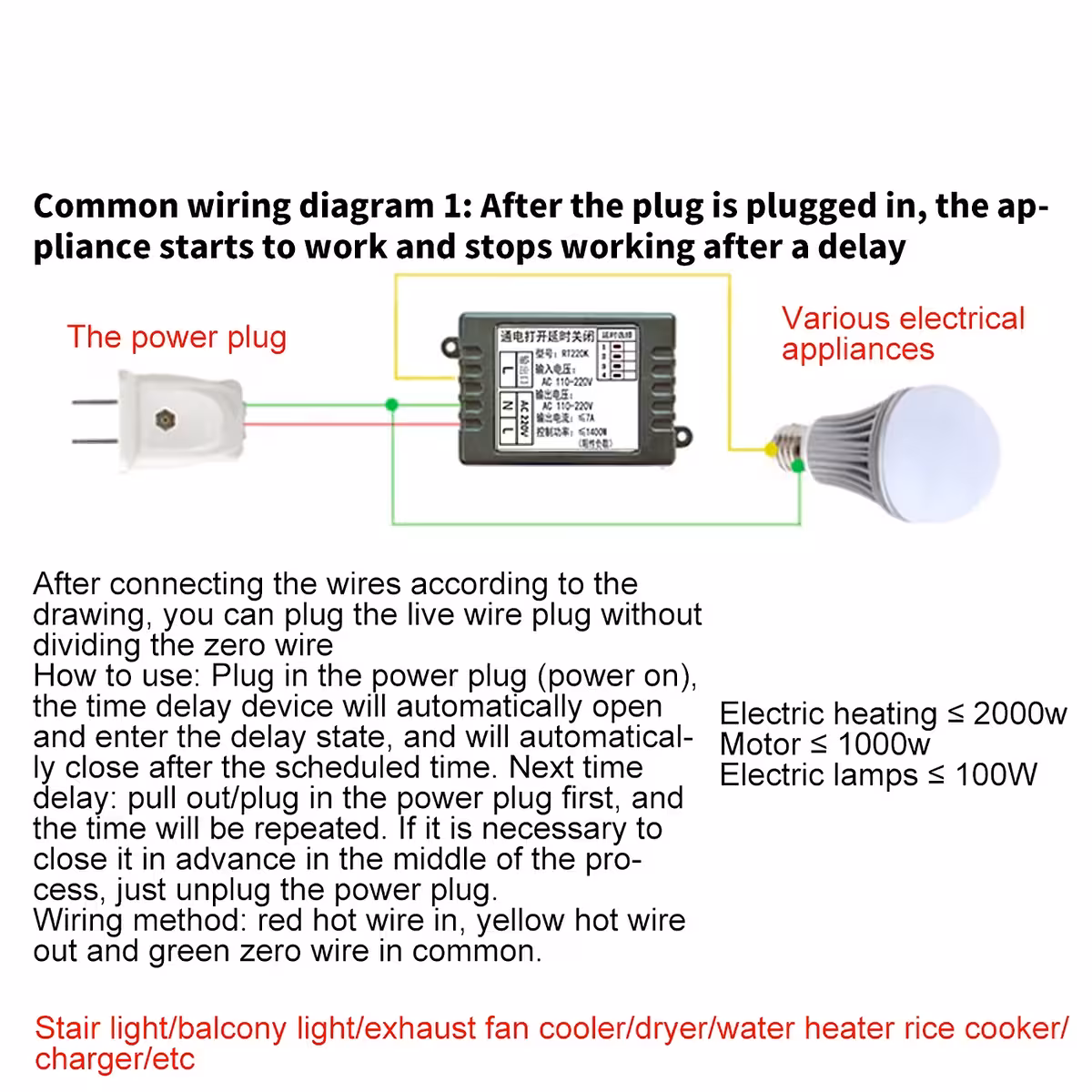

- Conecta el módulo a la red AC 110–220V siguiendo el esquema de cableado incluido en el paquete.
- Al aplicar tensión, el relé se activa inmediatamente: el LED se ilumina de forma fija y la carga conectada comienza a funcionar.
- Al finalizar el tiempo programado, el relé se desconecta automáticamente: el LED comienza a parpadear y la carga se apaga.
- Para iniciar un nuevo ciclo, simplemente corta y vuelve a aplicar la alimentación; el módulo reiniciará la temporización desde cero.
Contenido del paquete
- 1 × Módulo relé temporizador analógico OFF-delay 1–480 min, AC 110–220V
- 1 × Esquema de cableado e instrucciones de conexión
Preguntas frecuentes
¿Cuál es la diferencia entre OFF-delay y ON-delay?
Con la función OFF-delay (la de este módulo), el relé se enciende inmediatamente al recibir corriente y se apaga tras el tiempo establecido. En el ON-delay, el relé espera a que pase el tiempo para encenderse. Son funciones opuestas; asegúrate de que necesitas OFF-delay antes de realizar tu pedido.
¿Puedo conectar directamente un extractor de baño o una lámpara de 220V?
Sí. El módulo soporta hasta 7A a 220V, lo cual es más que suficiente para extractores estándar (normalmente por debajo de 1A), lámparas y motores pequeños. No necesitas ningún relé externo adicional.
¿Puedo configurar un tiempo intermedio, como 45 minutos?
No. El módulo dispone de 16 intervalos fijos. No permite un ajuste continuo, por lo que deberás elegir el intervalo disponible más cercano a tus necesidades (por ejemplo, 40 o 50 minutos).
¿Qué significa cuando el LED parpadea?
LED fijo = el relé está activo y la carga recibe corriente. LED parpadeante = el tiempo ha terminado, el relé se ha abierto y la carga ya no recibe alimentación. Para reiniciar el ciclo, interrumpe y vuelve a conectar la alimentación.
