Amplificador mono Clase D IRS2092 – 380W RMS reales, sin concesiones
¿Estás montando un subwoofer de alto rendimiento y buscas potencia real en lugar de cifras infladas? Esta placa amplificadora mono Clase D basada en el chip IRS2092 entrega 380W RMS a 4 ohmios con una distorsión armónica inferior al 0.1%. No hablamos de picos teóricos, sino de potencia real y medible. Gracias a su eficiencia superior al 90%, aprovecharás al máximo la energía sin desperdiciarla en calor innecesario.
Nota: El producto se suministra como kit (placa electrónica sin carcasa). La fuente de alimentación dual de ±58V a ±70V DC no está incluida y debe adquirirse por separado. Si tu fuente de audio entrega menos de 1.5V RMS, te recomendamos añadir un preamplificador a la cadena.
¿Por qué elegir este modelo? (Ventajas clave):
- Potencia real verificable — 380W RMS a 4 ohmios y 280W RMS a 8 ohmios, medidos con una THD inferior al 0.1%.
- Eficiencia ≥90% — A diferencia de los amplificadores Clase AB tradicionales que pierden hasta el 50% de energía en calor, este diseño mantiene el disipador a una temperatura controlada.
- THD inferior al 0.1% — El sonido llega al altavoz con total fidelidad, sin coloraciones ni distorsiones audibles.
- Chip IRS2092 de Infineon — Driver full-bridge de alta reputación en el mundo del audio DIY, garantizando fiabilidad y rendimiento profesional.
- Triple protección integrada — Incluye protección contra cortocircuitos, offset de CC y sobrecalentamiento (a 100°C), protegiendo tu equipo ante errores de cableado.
- SNR de 90dB — Disfruta de un fondo silencioso y libre de ruidos molestos incluso a volúmenes bajos.
- Respuesta en frecuencia 20Hz–20kHz — Cubre todo el espectro audible, permitiendo su uso tanto en subwoofers como en aplicaciones de rango completo.
Detalles y Rendimiento
El corazón de esta placa es el IRS2092 de Infineon, un driver diseñado específicamente para topologías Clase D full-bridge, muy valorado por los entusiastas del DIY por su excelente control de conmutación y linealidad constante. Con una alimentación de ±65V DC dual y una carga de 4 ohmios, el amplificador alcanza los 500W de pico (THD 10%) y unos sólidos 380W RMS en condiciones normales. Su ganancia fija de 36x y una sensibilidad de entrada de 1.5V RMS lo hacen compatible con la mayoría de DACs y mezcladores estándar del mercado.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de amplificador | Mono, Clase D, Full-Bridge |
| Circuito integrado principal | IRS2092 (Infineon) |
| Tensión de alimentación | DC dual ±58V – ±70V (recomendado ±65V) |
| Potencia de salida (máx) | 500W (4 ohm, ±65V, THD 10%) |
| Potencia RMS (THD <0.1%) | 380W @ 4 ohm / 280W @ 8 ohm |
| Eficiencia | ≥ 90% |
| Distorsión armónica total (THD) | < 0.1% |
| Relación señal/ruido (SNR) | 90 dB |
| Respuesta en frecuencia | 20 Hz – 20 kHz |
| Sensibilidad de entrada | 1.5V RMS |
| Ganancia de voltaje | 36x |
| Impedancia compatible | 4 – 8 ohm |
| Protecciones integradas | Cortocircuito, offset DC, sobrecalentamiento (>100°C) |
Instrucciones de uso y precauciones

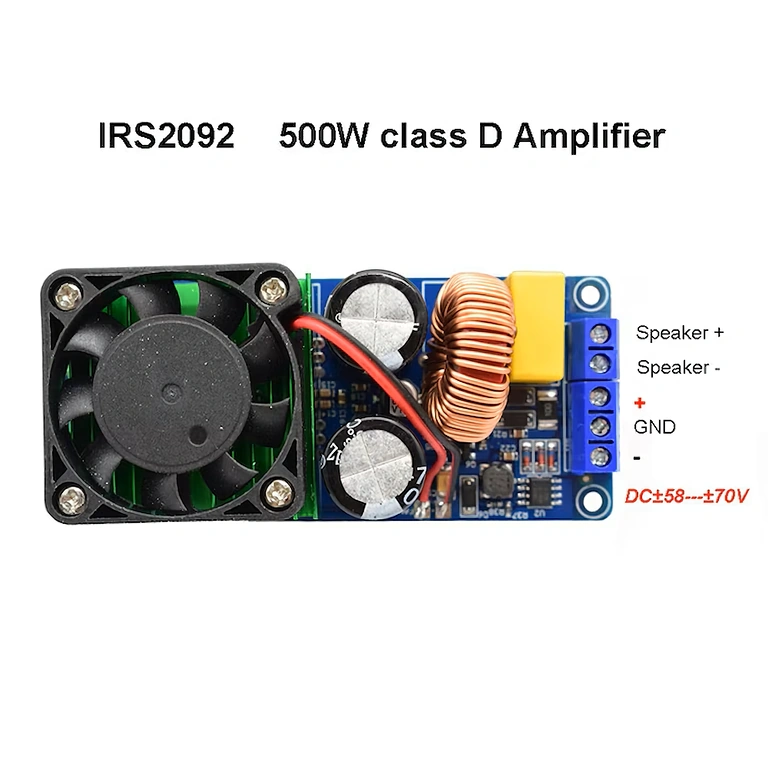

- Verifica la polaridad y el cableado con sumo cuidado antes de conectar la fuente de alimentación; una inversión de polaridad puede dañar la placa de forma irreversible.
- Utiliza exclusivamente una fuente dual de ±58V a ±70V DC; no excedas nunca los ±70V.
- Conecta el amplificador a altavoces o subwoofers con una impedancia de 4–8 ohmios. Para aplicaciones de subwoofer, los altavoces de 10 a 18 pulgadas son la opción ideal.
- Si tu fuente de audio entrega menos de 1.5V RMS, añade un preamplificador para alcanzar la sensibilidad de entrada óptima.

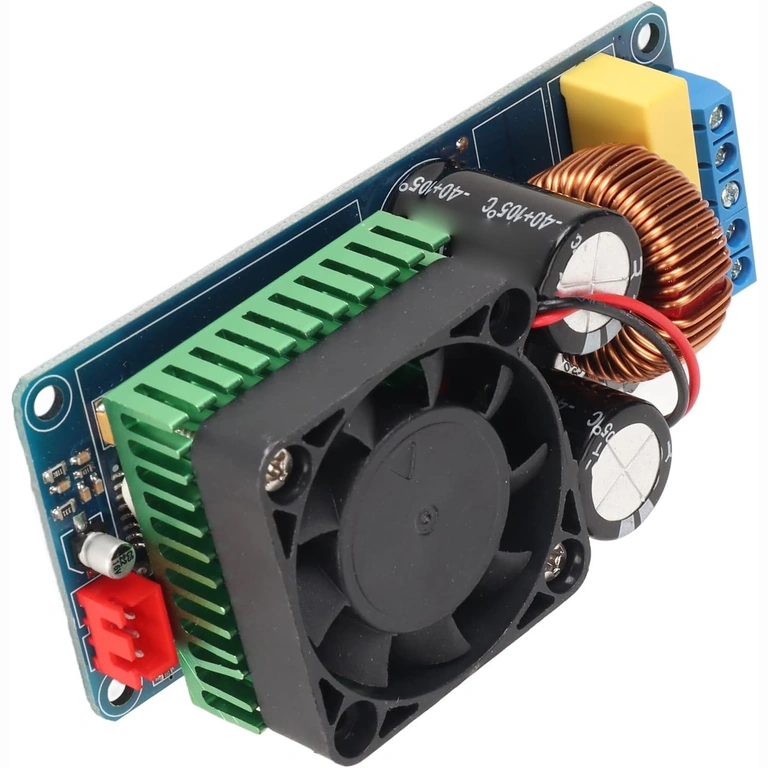

- Instala un disipador térmico adecuado en los transistores de potencia antes de la primera puesta en marcha. Aunque cuenta con protección térmica, una buena gestión del calor prolongará la vida útil de los componentes.
- Comprueba el correcto funcionamiento de las protecciones (cortocircuito, CC) antes de conectar altavoces de alto valor.
Contenido del paquete

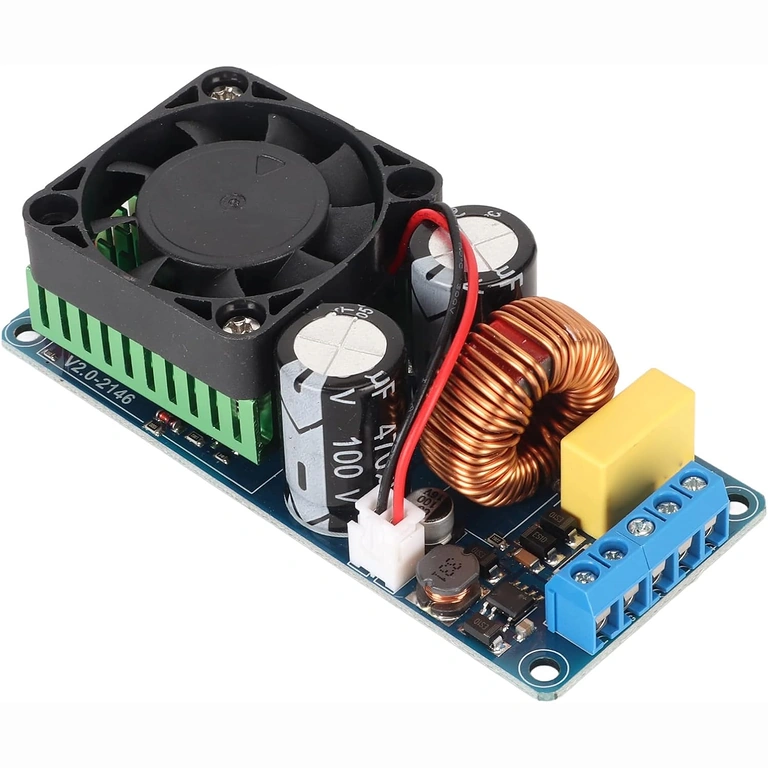

- 1 x Placa amplificadora digital Mono Clase D 500W IRS2092
Preguntas frecuentes
¿Qué fuente de alimentación necesito?
Requiere una fuente de alimentación simétrica dual de ±58V–±70V DC, siendo ±65V el valor recomendado para un rendimiento óptimo. La fuente no está incluida y debe comprarse por separado.
¿Es compatible con altavoces de 8 ohmios o solo subwoofers?
Es totalmente compatible. A 8 ohmios entrega 280W RMS con una THD inferior al 0.1%. Funciona perfectamente como amplificador mono de rango completo, no está limitado exclusivamente a subwoofers.
¿Es obligatorio instalar un disipador?
Sí. La placa no incluye disipador de serie. La protección térmica a 100°C es una medida de seguridad, no un sistema de refrigeración. Debes montar un disipador acorde a la potencia de trabajo.
¿Puedo conectar directamente un DAC o una tarjeta de sonido?
Sí, siempre que la salida del DAC supere los 1.5V RMS. La mayoría de los DACs de escritorio entregan 2V RMS, siendo compatibles directamente. Si utilizas un DAC portátil o una fuente de señal débil, añade un preamplificador.
¿Qué ocurre si se produce un cortocircuito en la salida?
La protección contra cortocircuitos integrada desconectará la salida automáticamente para evitar daños. La placa está protegida ante incidentes accidentales, aunque no debe someterse a pruebas de cortocircuito de forma continua.
