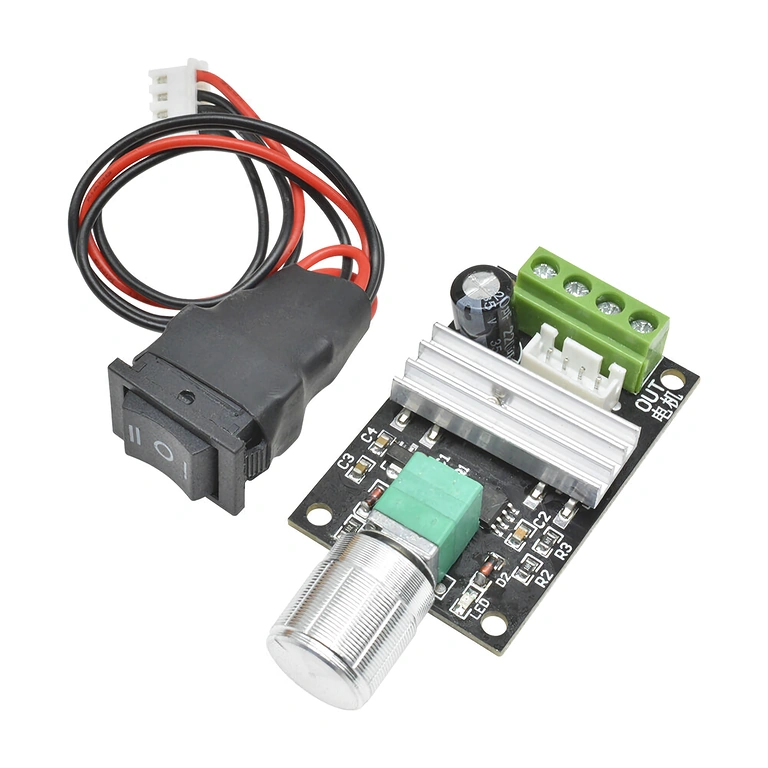

Variador PWM para motor DC 6-24V 3A – Control total de velocidad y sentido de giro, sin componentes adicionales
¿Tienes un motor de corriente continua y necesitas controlar su velocidad con precisión, desde parada total hasta el máximo, sin complicarte con resistencias, relés o módulos extra? Este variador de velocidad PWM para motor DC es la solución definitiva: permite un ajuste suave del 0 al 100% y la inversión del sentido de giro mediante un sencillo interruptor. Todo integrado en un módulo compacto, listo para conectar y usar.
Nota: La tensión máxima de entrada es de 28V DC. Para un funcionamiento seguro, asegúrate de no superar los 3A de corriente del motor.
¿Por qué elegir este modelo? (Ventajas clave):
- Ajuste preciso y fluido — el potenciómetro giratorio ofrece un control lineal de 0% a 100%, sin saltos bruscos ni vibraciones a bajas revoluciones.
- Inversión de giro integrada — cambia la dirección del motor al instante con un solo botón, sin necesidad de recablear ni añadir componentes externos.
- Alta compatibilidad — funciona con cualquier fuente de alimentación DC entre 6V y 28V, ya sean baterías, adaptadores de corriente o fuentes de laboratorio.
- Eficiencia energética superior — gracias a la tecnología PWM, se reducen las pérdidas de calor en comparación con los métodos resistivos tradicionales, evitando el sobrecalentamiento del motor.
- Integración sencilla — diseño compacto con bornes de conexión claros, ideal tanto para uso independiente como para proyectos con Arduino o Raspberry Pi.
Detalles y Rendimiento
A diferencia de un reóstato convencional, la modulación por ancho de pulsos (PWM) no desperdicia energía en forma de calor, sino que ajusta la duración de los impulsos eléctricos para que el motor reciba exactamente la potencia necesaria. La frecuencia de trabajo está optimizada para eliminar ese molesto zumbido electromagnético que suele aparecer a bajas velocidades. El botón de inversión actúa sobre un circuito dedicado de cambio de polaridad; puedes cambiar el sentido de giro durante la marcha, aunque recomendamos reducir la velocidad previamente para prolongar la vida útil de tu motor.
| Parámetro | Detalle |
|---|---|

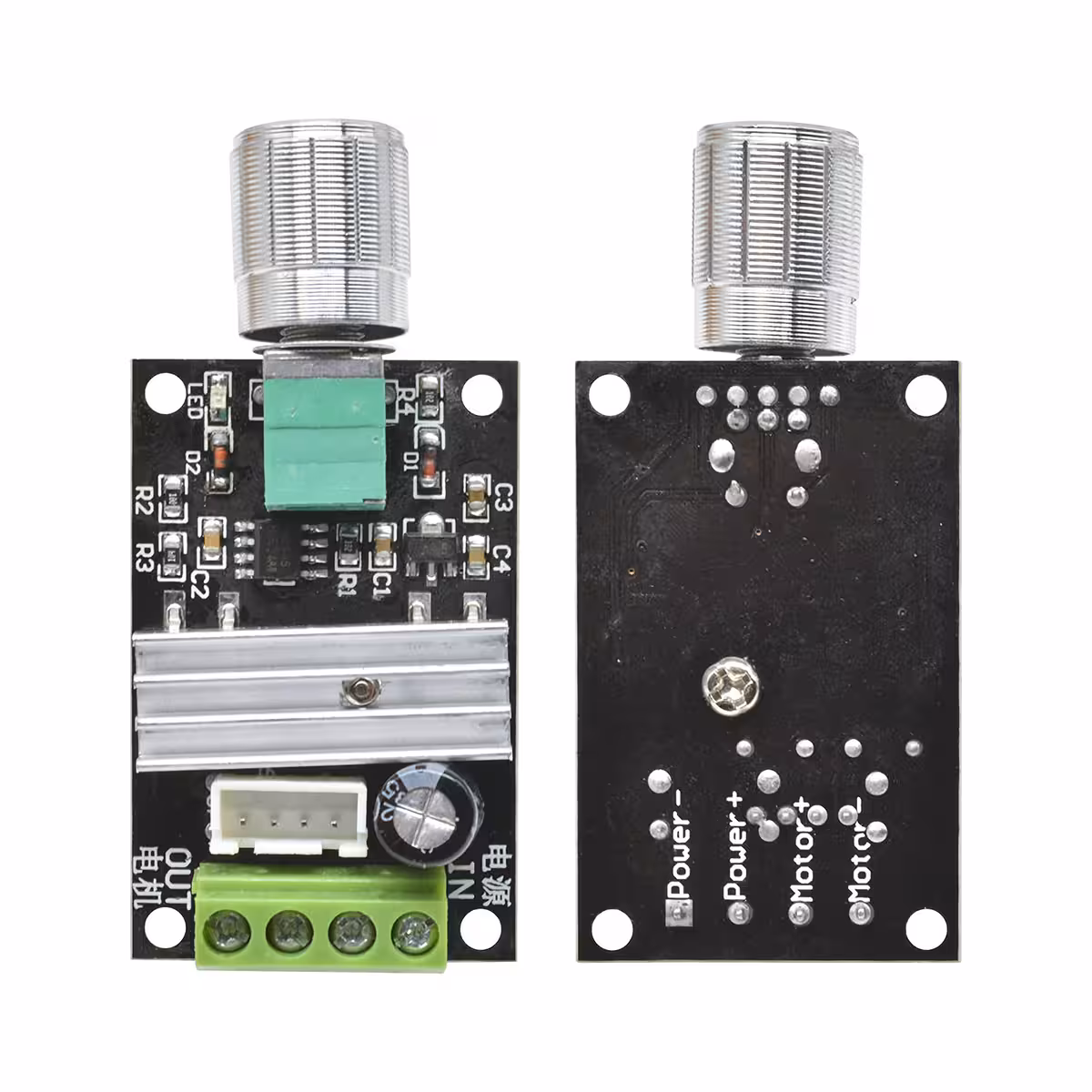

| Tensión de entrada | DC 6V – 28V (recomendado 6V, 12V, 24V) |
| Corriente máxima | 3A |
| Tipo de control | PWM (Modulación por ancho de pulsos) |
| Rango de velocidad | 0% – 100% |
| Inversión de giro | Botón dedicado (adelante/atrás) |
| Ajuste | Potenciómetro giratorio |
| Compatibilidad | Motores DC de 6V, 12V, 24V |
| Aplicaciones | DIY, robótica, ventiladores, cintas transportadoras, automatización |
Instrucciones de uso

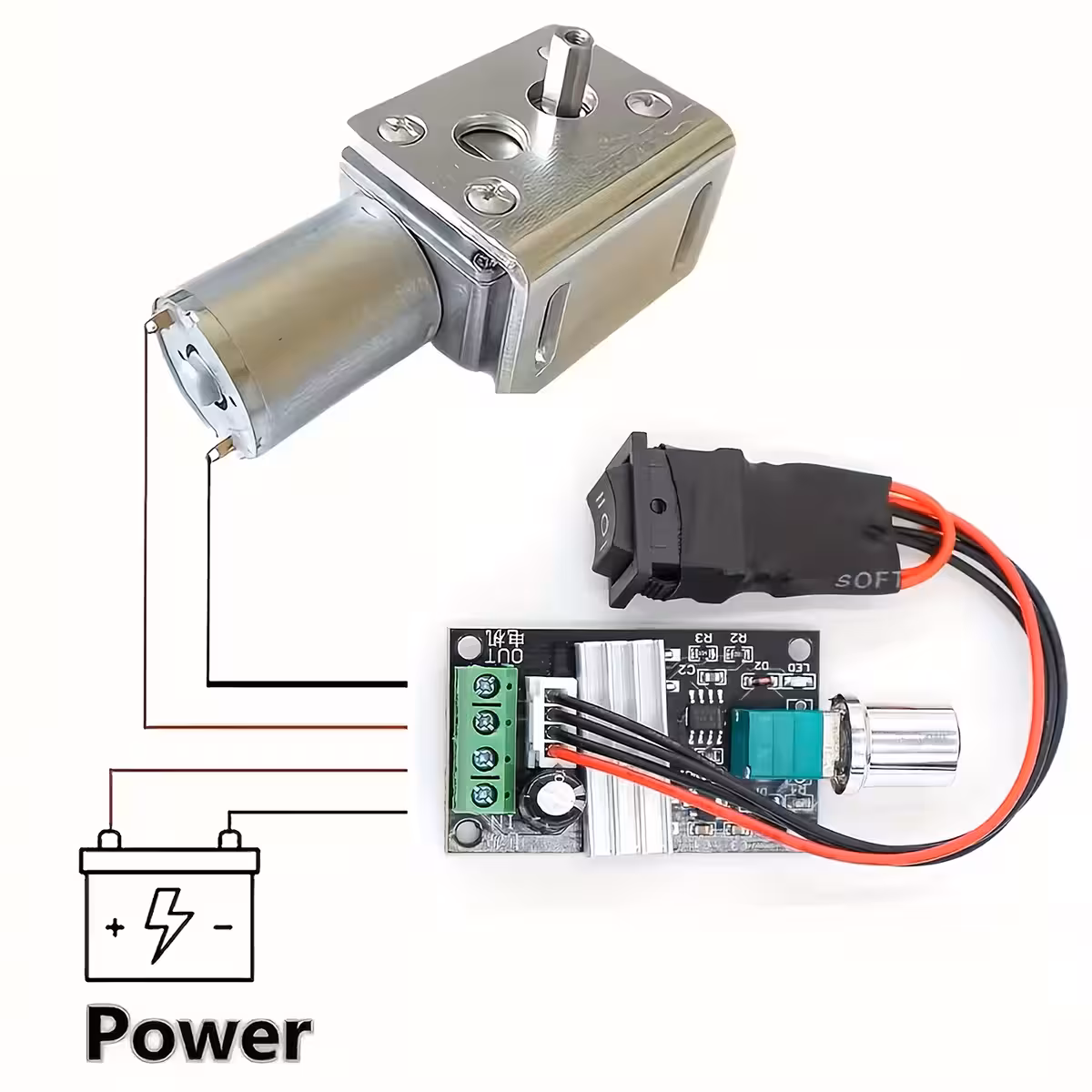

- Conecta la fuente de alimentación DC (6V–28V) a los bornes de entrada (+ y –) del controlador.
- Conecta el motor DC a los bornes de salida.
- Enciende la alimentación; el motor comenzará a girar según la posición del potenciómetro.

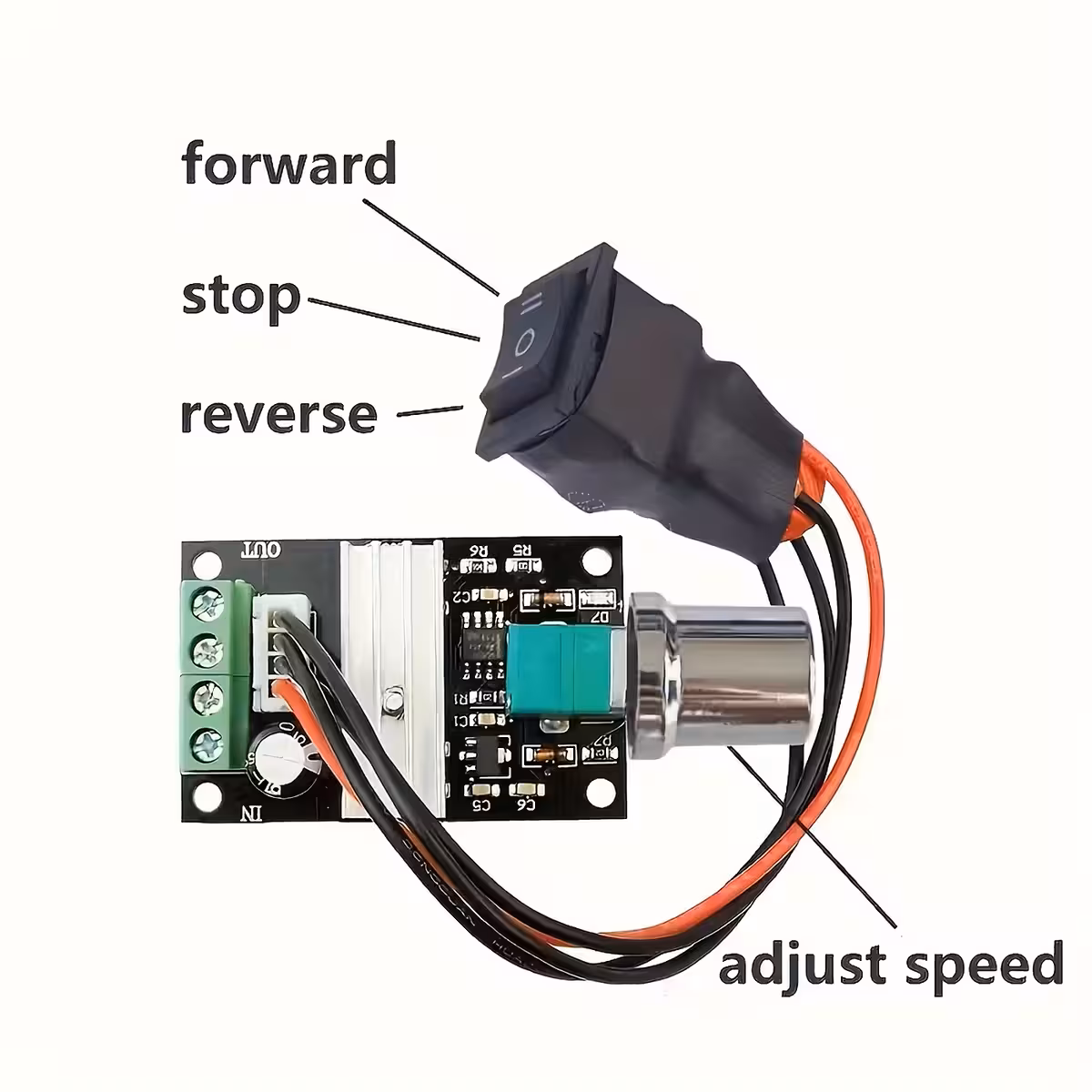

- Gira el potenciómetro en sentido horario para aumentar la velocidad y en sentido antihorario para reducirla.

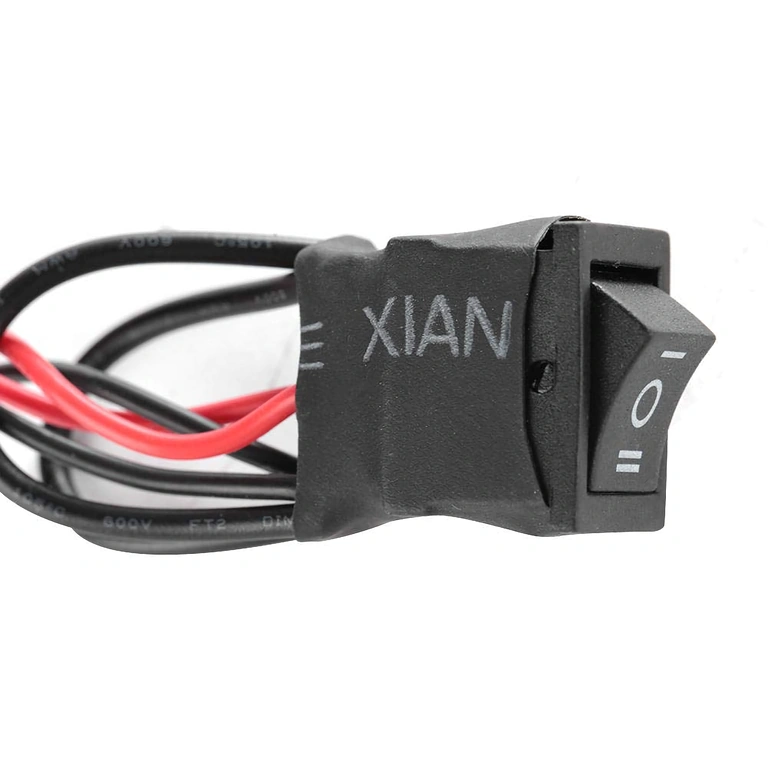

- Pulsa el botón de inversión para cambiar el sentido de rotación. Recomendación: reduce la velocidad al mínimo antes de invertir el giro.
- Asegúrate de que el consumo del motor no exceda los 3A nominales (ten en cuenta que la corriente de arranque puede ser superior a la de régimen).
Contenido del paquete

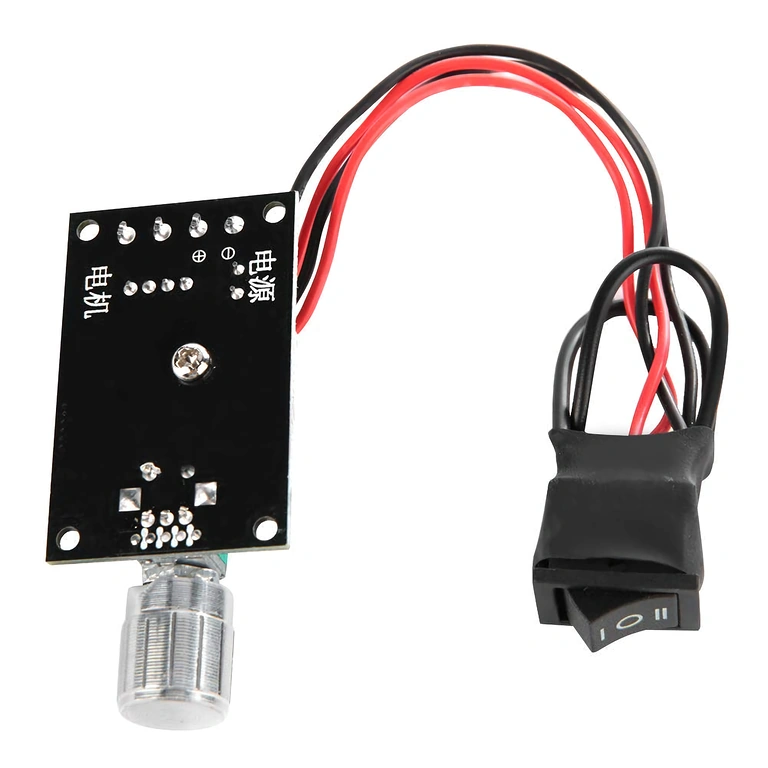

- 1x Variador PWM para motor DC 6-24V 3A con botón de inversión y potenciómetro rotativo
Preguntas frecuentes
¿Funciona con una fuente de 12V de un router o portátil?
Sí, cualquier fuente de alimentación DC estabilizada de 12V es compatible. Solo asegúrate de que la fuente pueda suministrar la corriente necesaria para tu motor; de lo contrario, la fuente podría sobrecargarse.
¿Puedo usar este variador con un motor de 5V?
No es recomendable. La tensión mínima de entrada es de 6V. Por debajo de este valor, el funcionamiento puede ser inestable y existe riesgo de dañar el módulo.
¿Se puede cambiar el sentido de giro con el motor en marcha?
Sí, el botón permite el cambio durante el funcionamiento. Para proteger tanto el motor como el controlador, te recomendamos reducir la velocidad al mínimo antes de pulsar el botón.
¿Necesito un Arduino o microcontrolador para que funcione?
No, funciona de forma totalmente autónoma. El potenciómetro y el botón son suficientes para el control. No obstante, si deseas integrarlo en un proyecto con Arduino o Raspberry Pi, puedes usarlo como módulo de potencia externo para motores que superen la capacidad de los pines digitales.
