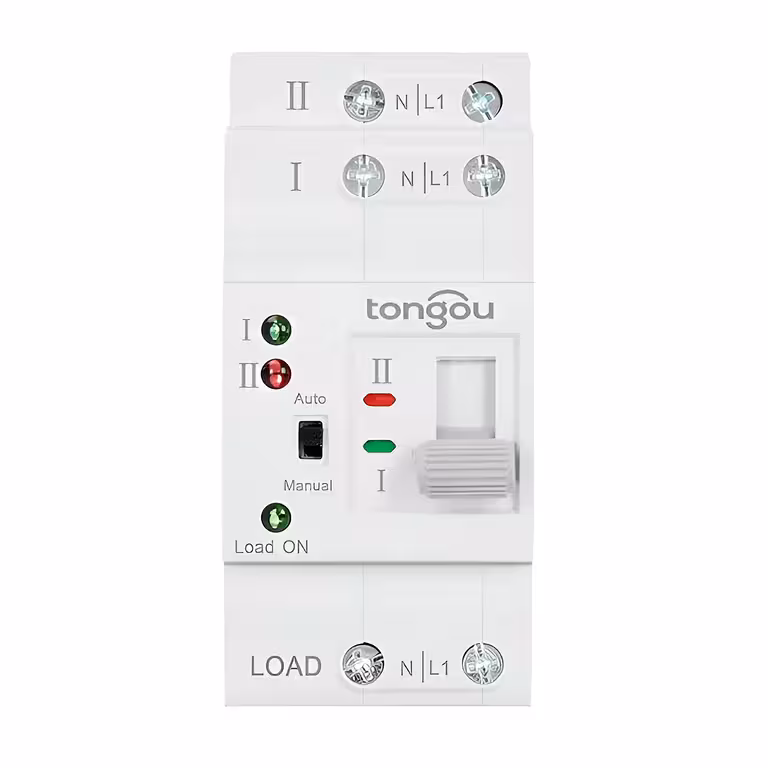

Conmutador de transferencia automática ATS 63A: energía ininterrumpida ante cualquier fallo de red
Un corte de luz puede ser un problema grave: la nevera se apaga, el servidor se cae, la alarma deja de funcionar. Si ya cuentas con un generador o un sistema fotovoltaico, pero careces de un conmutador de transferencia automática (ATS), tu inversión en energía de respaldo pierde su sentido en los momentos críticos. Este ATS de 63A realiza la conmutación en menos de 50 milisegundos, un tiempo tan breve que ni notarás el cambio.
Nota: El ATS conmuta automáticamente la fuente de alimentación, pero no activa el arranque del generador. Asegúrate de que tu generador disponga de función de autoarranque o que esté encendido antes de la conmutación.
¿Por qué elegir este modelo? (Ventajas clave):
- Conmutación en menos de 50 ms — una transición casi imperceptible, ideal para equipos sensibles como NAS, calderas, sistemas médicos o informáticos.
- Compatible con tres fuentes — funciona perfectamente con la red eléctrica de 230V, generadores diésel/gasolina e inversores fotovoltaicos (off-grid o híbridos con salida AC).
- Protección automática de tensión — monitorización constante; actúa ante cualquier desviación fuera del rango del 85%–110% de la tensión nominal, protegiendo tus dispositivos antes de que sufran daños.
- Modo automático y manual — modo AUTO para un funcionamiento sin supervisión y modo MAN para tareas de mantenimiento o pruebas, manteniendo siempre las protecciones activas.
- Montaje en carril DIN en 30 minutos — diseño compacto y eficiente, diseñado para integrarse en cualquier cuadro eléctrico estándar sin complicaciones.
- Ideal para instalaciones desatendidas — perfecto para segundas residencias, almacenes, granjas solares o instalaciones industriales remotas: conmuta y vuelve a la red original de forma autónoma.
Detalles y rendimiento técnico
La lógica electrónica integrada en este ATS 63A supervisa permanentemente la tensión de la fuente principal. En cuanto detecta una caída por debajo del 85% de 230V o un corte total, el relé de transferencia activa la fuente secundaria en menos de 50 milisegundos. Una vez que la red eléctrica se restablece y la tensión se estabiliza, el sistema realiza la vuelta automática sin necesidad de intervención manual.
Con una intensidad nominal de 63A, es capaz de gestionar la carga de una vivienda completa, una oficina equipada o pequeñas instalaciones industriales. Su compatibilidad con frecuencias de 50 Hz y 60 Hz permite su uso en una amplia variedad de entornos sin necesidad de ajustes adicionales.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión nominal | 230V AC |
| Frecuencia | 50 – 60 Hz |
| Corriente nominal | 63A |
| Tiempo de conmutación | < 50 ms |
| Rango de operación estable | 85% – 110% de la tensión nominal |
| Protecciones integradas | Subtensión, sobretensión |
| Fuentes compatibles | Red eléctrica, generador, sistema fotovoltaico |
| Modo de operación | Automático / Manual |
| Tipo de montaje | Carril DIN (cuadro eléctrico) |
| Aplicaciones típicas | Residencial, comercial, industrial, médico, IT |
Instrucciones de instalación y uso
- Instala el dispositivo en el carril DIN de tu cuadro eléctrico, siguiendo siempre la normativa vigente de baja tensión.
- Conecta la fuente principal (red eléctrica 230V) a la entrada L1 del ATS, siguiendo el esquema técnico incluido.
- Conecta la fuente secundaria (generador o salida del inversor fotovoltaico) a la entrada L2.
- Conecta la carga (los circuitos que deseas alimentar) a la salida del ATS.
- Selecciona el modo de operación: posición AUTO para gestión automática o posición MAN para control manual.
- Verifica la tensión de trabajo y asegúrate de que la fuente secundaria esté activa y disponible antes de realizar pruebas.
- Comprueba el funcionamiento simulando un corte de tensión en la fuente principal para confirmar la conmutación automática.
Contenido del paquete
- 1x Conmutador de transferencia automática ATS 63A 230V
Preguntas frecuentes
¿El ATS arranca automáticamente el generador cuando se va la luz?
No. El dispositivo gestiona la conmutación de la fuente de energía, pero no tiene capacidad para arrancar el generador. El generador debe estar ya en marcha o contar con su propio sistema de autoarranque independiente.
¿Puedo usar un inversor fotovoltaico off-grid como fuente secundaria?
Sí. Cualquier fuente que suministre 230V AC a 50–60 Hz es compatible como fuente secundaria, incluyendo inversores fotovoltaicos off-grid o híbridos con salida AC.
¿Es obligatorio que la instalación la realice un electricista autorizado?
Sí. La instalación en el cuadro eléctrico debe ser realizada por un profesional cualificado, cumpliendo con el Reglamento Electrotécnico para Baja Tensión (REBT) vigente en España.
¿Notarán mis equipos electrónicos el corte durante la conmutación?
En la gran mayoría de los casos, no. El tiempo de conmutación inferior a 50 ms es imperceptible para ordenadores, calderas y electrodomésticos. Para servidores críticos o equipos de alta sensibilidad, siempre recomendamos el uso complementario de un SAI (UPS).
¿Puedo conmutar manualmente entre fuentes sin desactivar las protecciones?
Sí. El modo manual permite al usuario seleccionar la fuente activa —muy útil para tareas de mantenimiento o pruebas— sin que esto suponga la desactivación de la monitorización de tensión.
