Voltímetro digital AC de panel: lectura precisa, instalación sencilla
¿Necesitas monitorizar la tensión en tu cuadro eléctrico sin complicaciones ni cables de alimentación adicionales? Este voltímetro digital AC de panel ha sido diseñado precisamente para eso. Se alimenta directamente de la propia línea que mide, ofrece una lectura clara en su pantalla LED azul y es perfectamente compatible tanto con sistemas monofásicos como trifásicos.
Nota: Este modelo mide exclusivamente tensión alterna (AC). En sistemas trifásicos, se conecta entre dos fases (tensión de línea). En sistemas monofásicos, entre fase y neutro.
¿Por qué elegir este modelo? (Ventajas clave):
- Sin fuente externa — se alimenta directamente de la tensión medida, eliminando la necesidad de cableado adicional en el cuadro.
- Precisión ±1% — con un margen de error inferior a 2–4V en mediciones de 230V, es ideal para una monitorización continua y profesional.
- Compatibilidad mono y trifásica — el mismo dispositivo mide 230V (fase-neutro) o 380–400V (fase-fase) sin necesidad de ajustes.

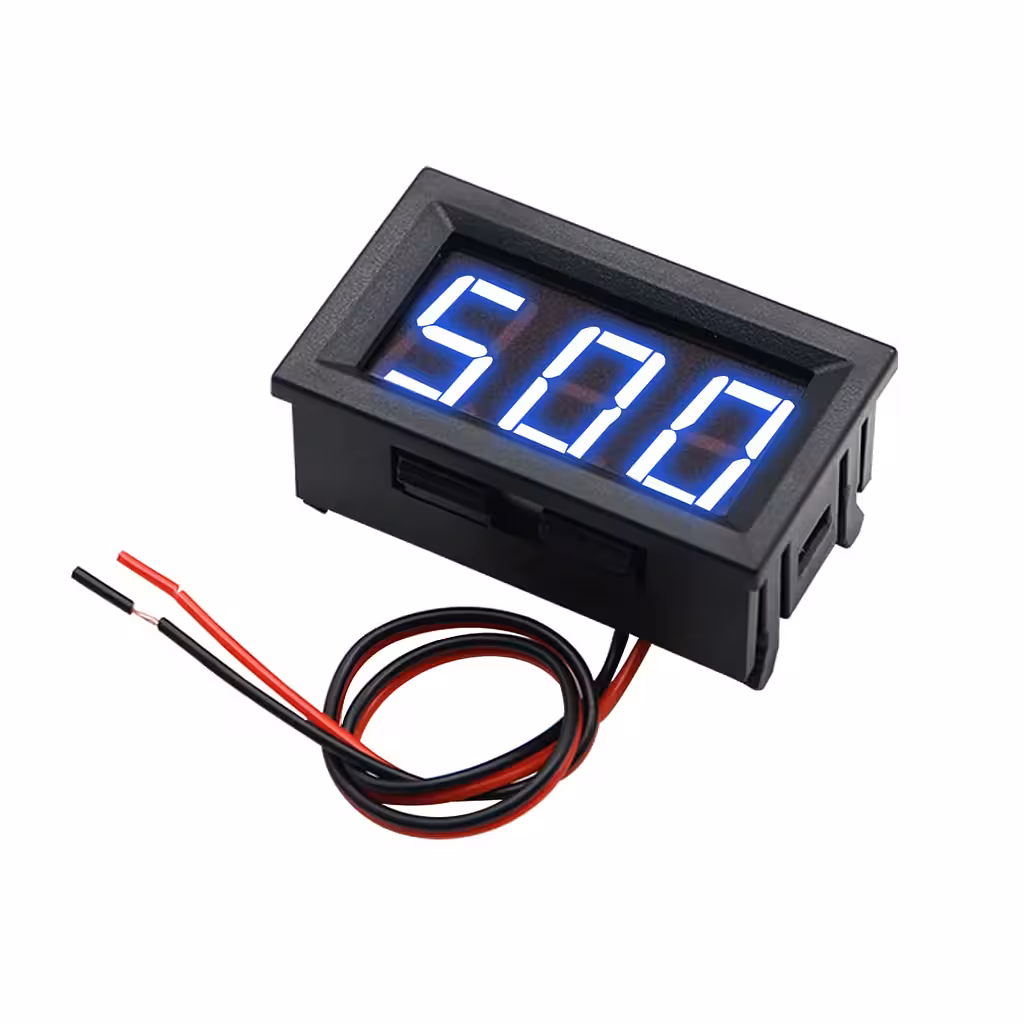

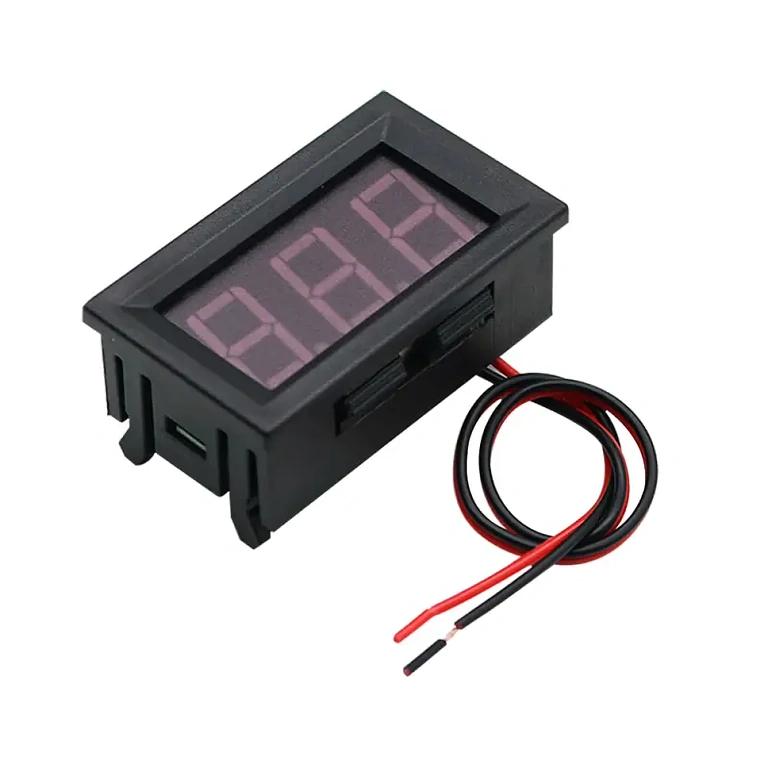

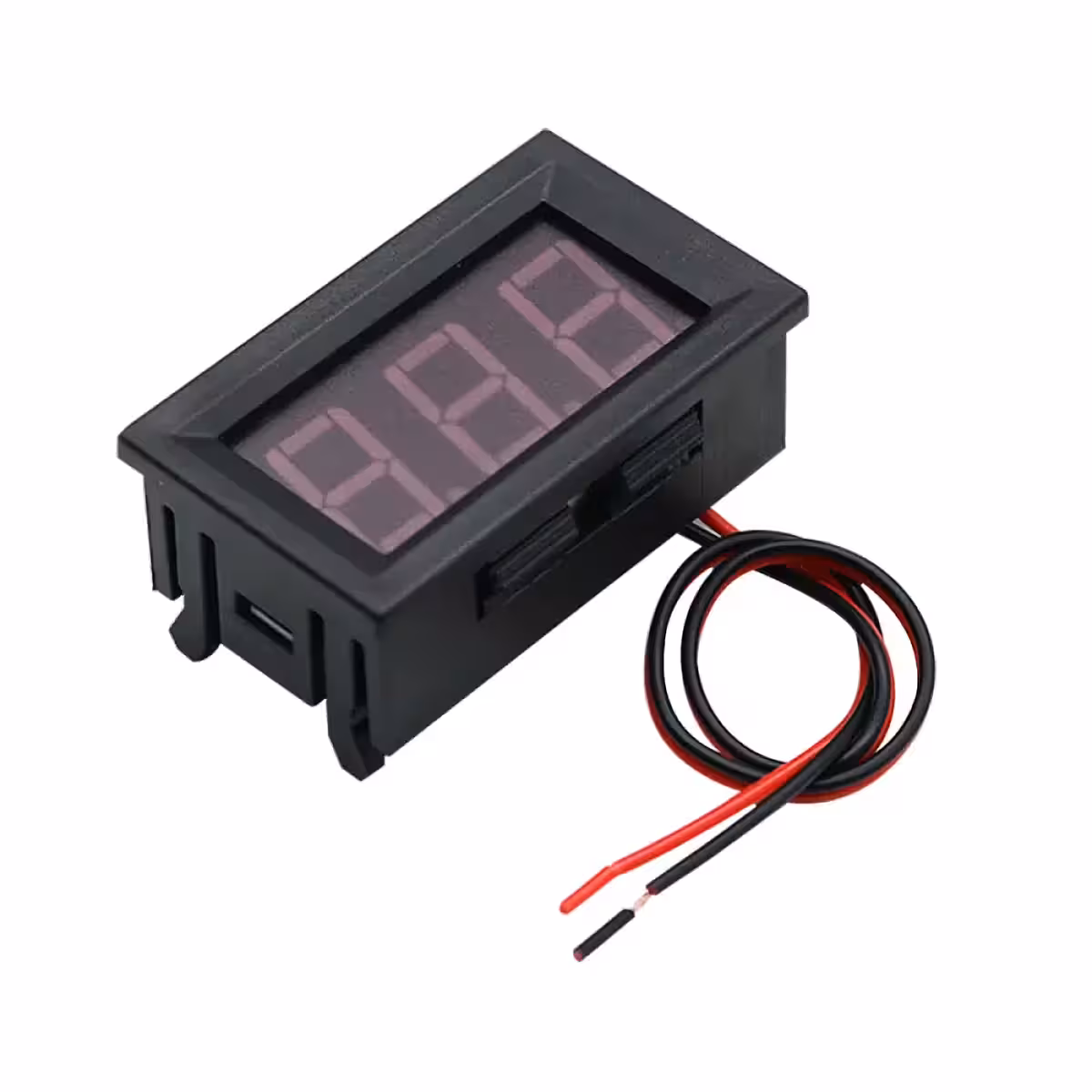

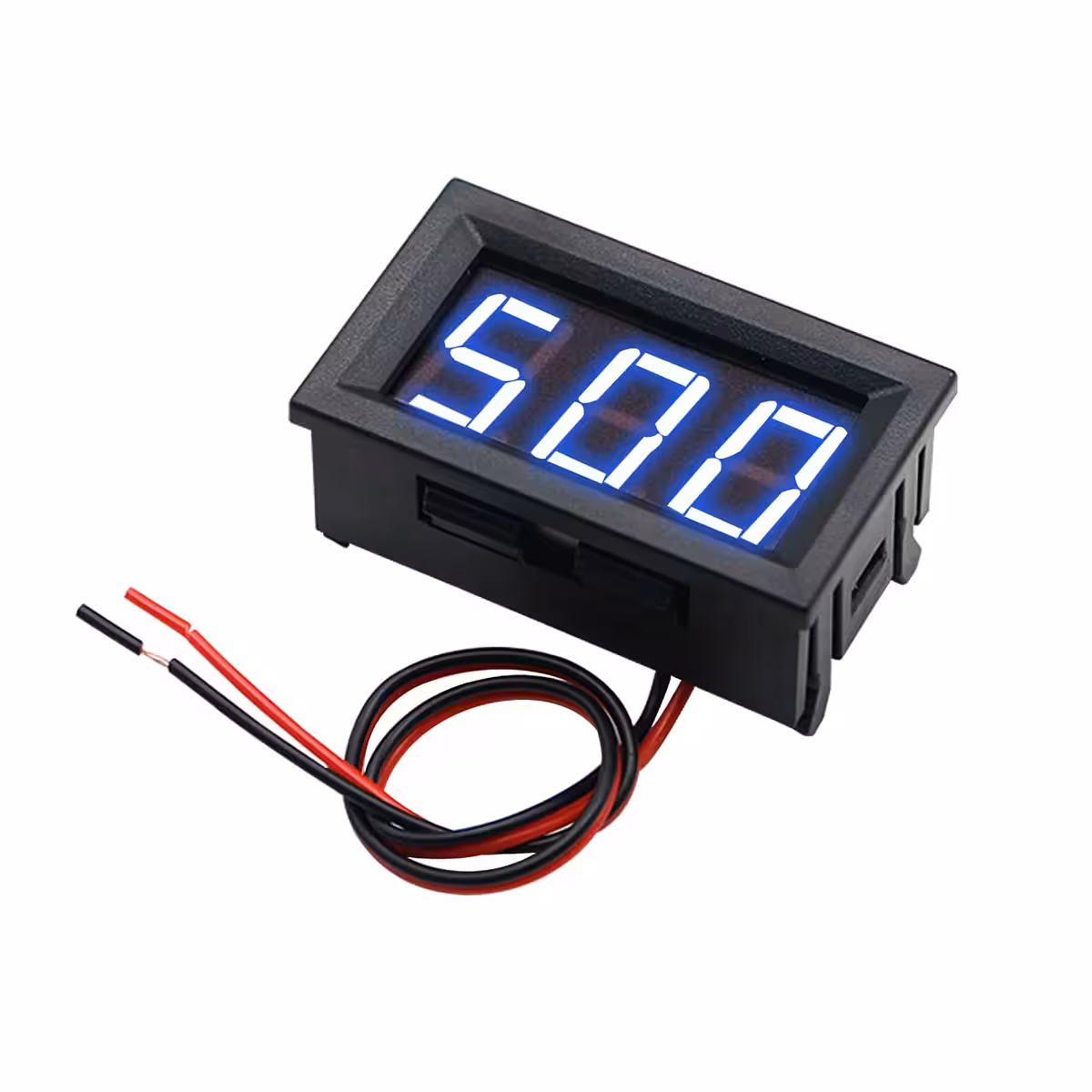

- Pantalla LED azul de 0,56 pulgadas — dígitos grandes y de alta visibilidad, incluso a distancia o en cuadros con iluminación deficiente.
- Calibración precisa mediante trimmer — si la lectura requiere un ajuste fino, puedes corregirla en segundos con un destornillador de precisión.
- Protección contra inversión de polaridad — diseñado para resistir errores de conexión accidentales.
Detalles y Rendimiento
Gracias a su impedancia de entrada de más de 1 MΩ, el voltímetro apenas consume corriente del circuito, garantizando que no interfiera en la instalación. Incluye cables de 20 cm, ideales para un montaje cómodo en cuadros estándar, y su carcasa compacta de 4,8 x 2,9 x 2,2 cm se adapta a cualquier hueco de panel. Su rango de funcionamiento, entre -20°C y +65°C, asegura una gran durabilidad incluso en entornos industriales o cajas exteriores con variaciones térmicas.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de medición | Tensión alterna (AC) |
| Compatibilidad de sistema | Monofásico y Trifásico |
| Alimentación | Desde la tensión medida (sin fuente externa) |
| Precisión | ±1% |
| Impedancia de entrada | > 1 MΩ |
| Pantalla | LED azul, dígitos de 0,56 pulgadas (14,22 mm) |
| Longitud del cable | 20 cm (rojo + / negro -) |
| Calibración | Potenciómetro trimmer integrado |
| Protección | Contra conexión inversa |

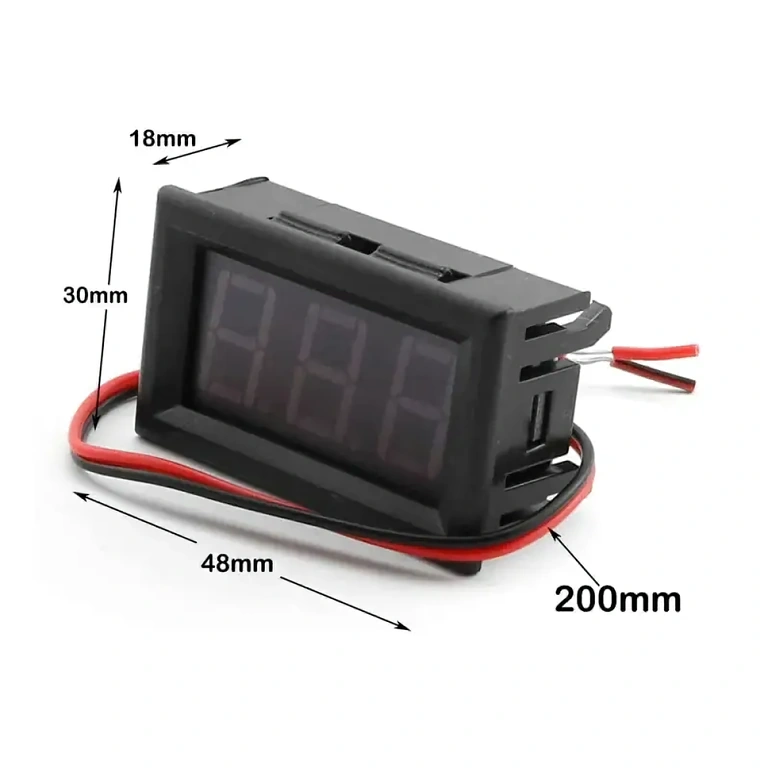

| Dimensiones del producto | 4,8 x 2,9 x 2,2 cm |
| Hueco de montaje | 4,6 x 2,7 cm |
| Peso neto | 18 g |
| Temperatura de funcionamiento | -20°C … +65°C |
Instrucciones de Instalación y Uso
- Desconecta la alimentación del circuito antes de realizar cualquier manipulación.
- Realiza el corte en el panel: 4,6 x 2,7 cm.

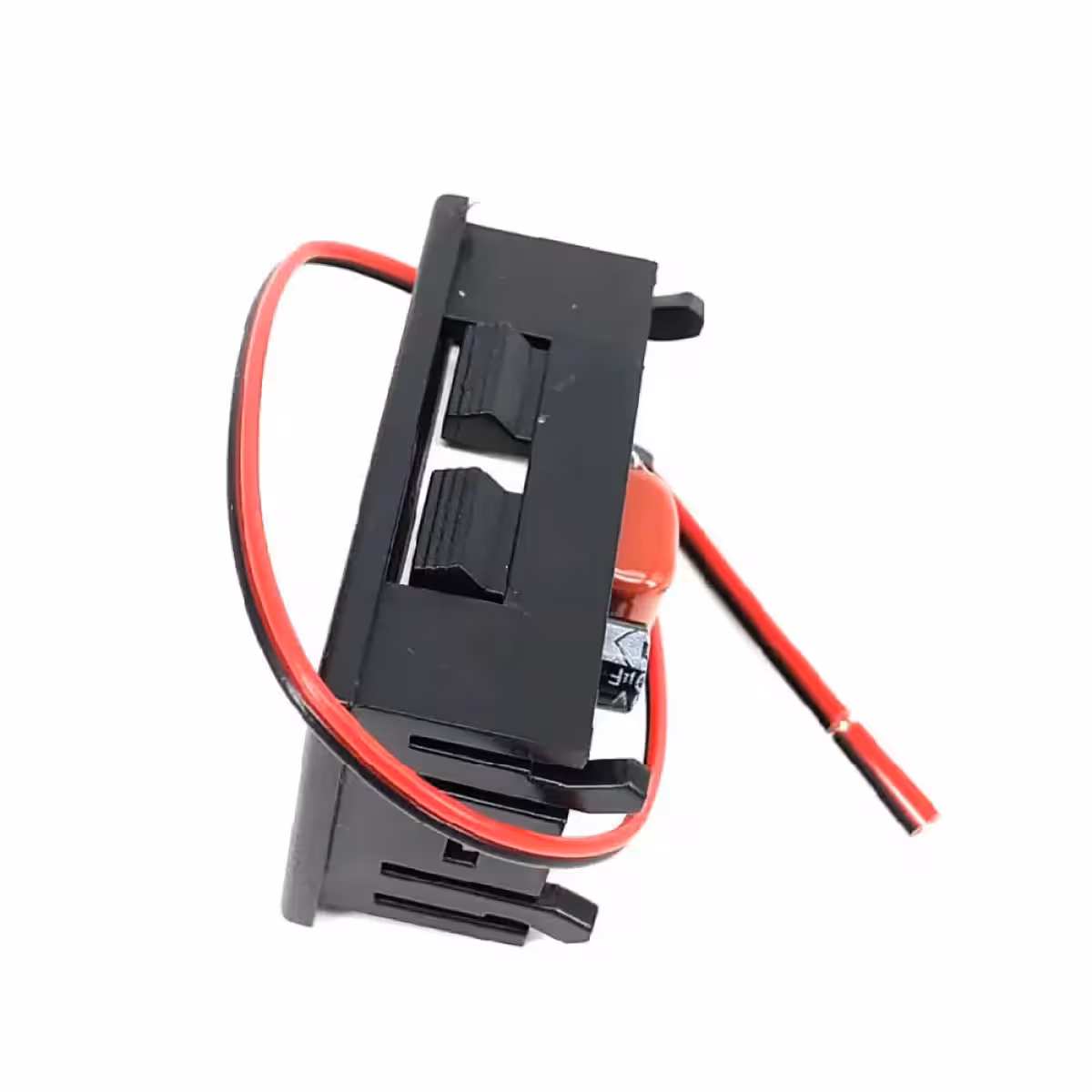

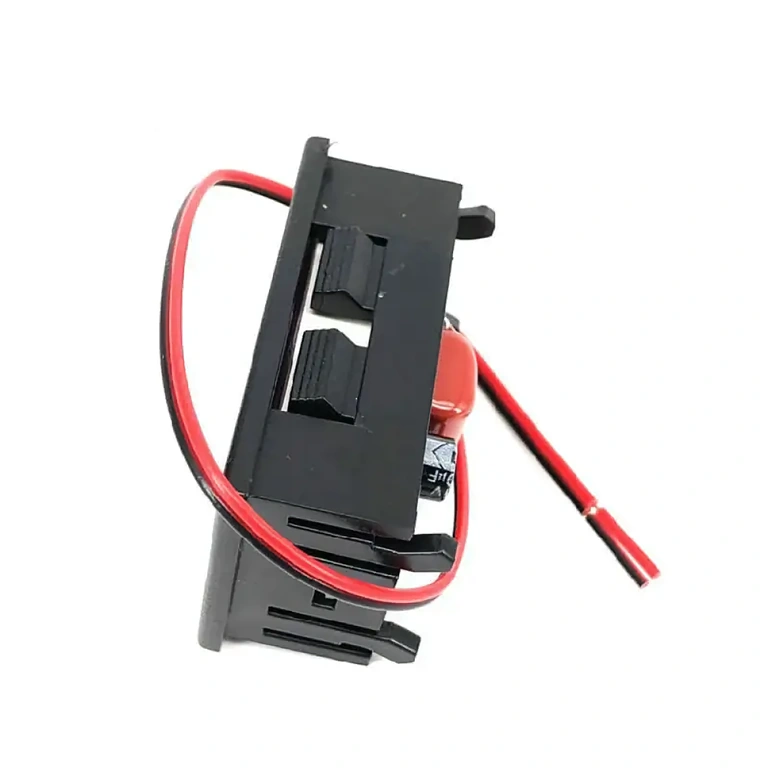

- Inserta el voltímetro y asegúralo con las pestañas laterales.

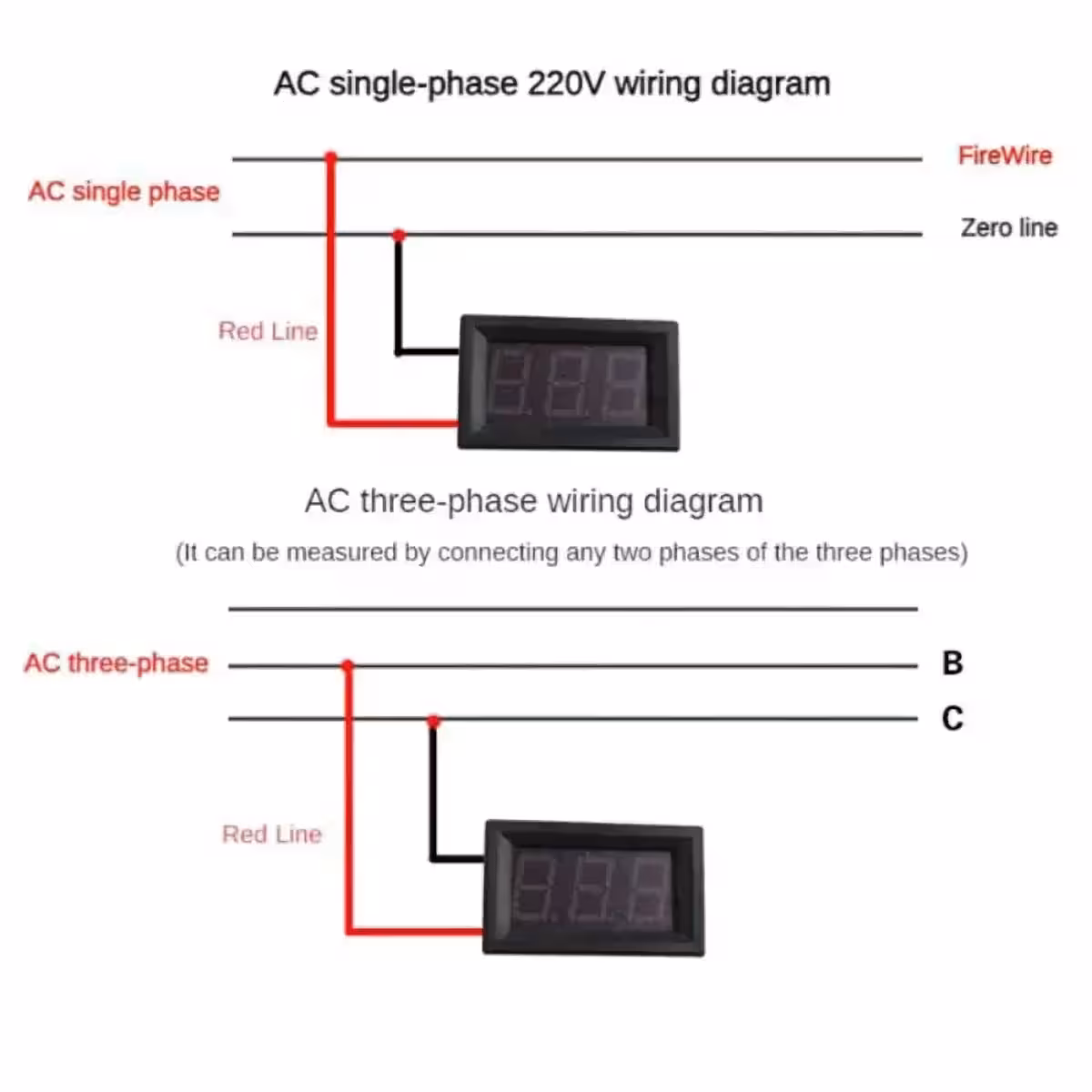

- Conecta el cable rojo (+) y el cable negro (-) a los puntos de medición: fase-neutro (monofásico) o fase-fase (trifásico).
- Restablece la alimentación y observa la lectura directamente en la pantalla LED.

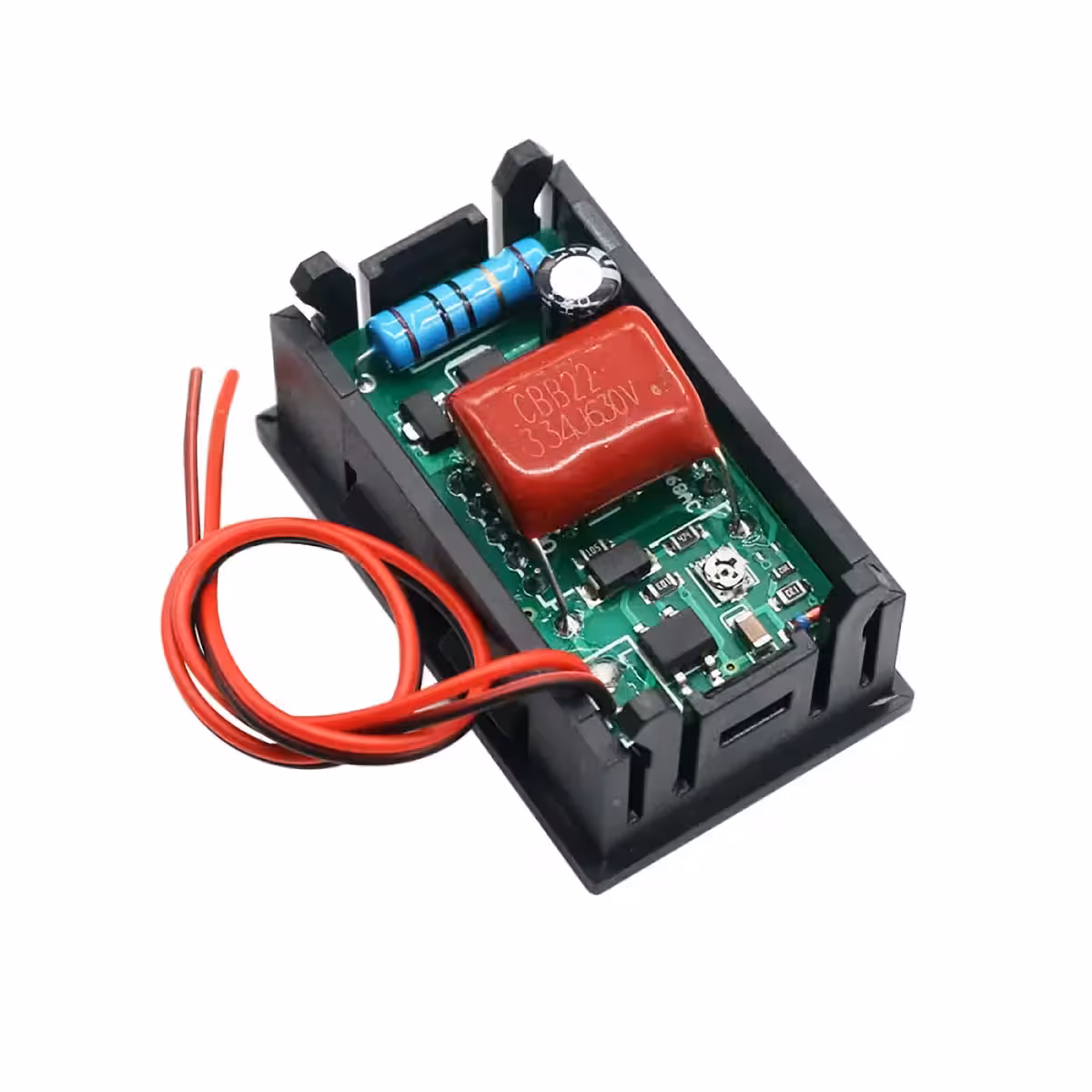

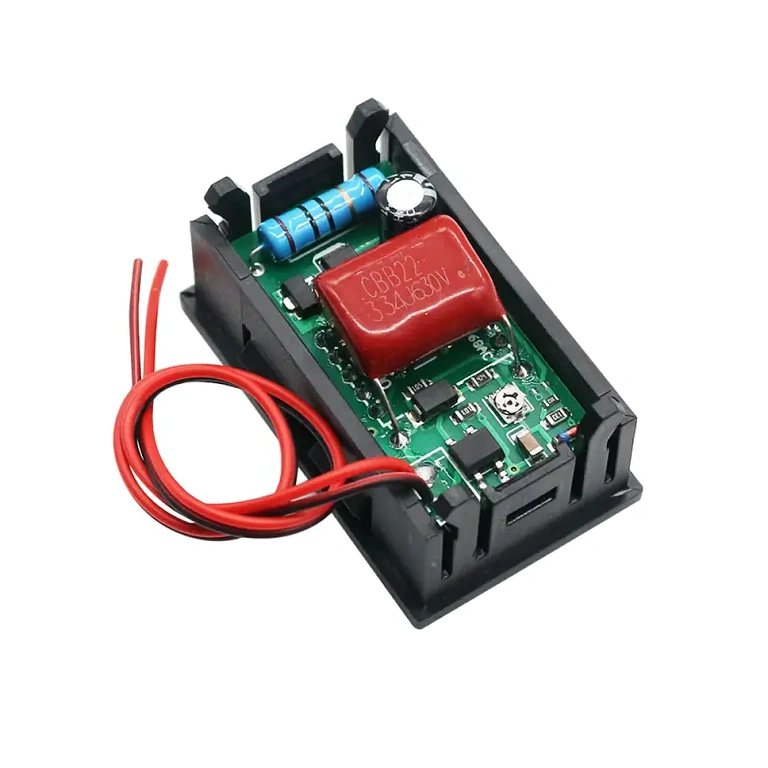

- Si la lectura difiere de un equipo de referencia, ajusta el potenciómetro trimmer situado en la parte trasera con un destornillador fino hasta igualar el valor.
- Asegúrate de aislar correctamente todas las conexiones antes de poner en marcha el sistema.
Contenido del Paquete
- 1 x Voltímetro digital AC de panel con pantalla LED azul
- Cables de conexión integrados (20 cm, rojo y negro)
Preguntas Frecuentes
¿Puede medir tensión continua (DC)?
No. Este modelo está diseñado exclusivamente para corriente alterna (AC). Para aplicaciones DC, se requiere un modelo específico.
¿Necesita una fuente de alimentación independiente?
No. Se alimenta directamente de la tensión que mide, lo que simplifica enormemente la instalación.
¿Cómo se conecta en un sistema trifásico?
Conecta el cable rojo y el negro entre dos fases cualesquiera. Obtendrás la lectura de la tensión de línea, habitualmente 380–400V AC.
¿Qué ocurre si invierto los cables por error?
El dispositivo cuenta con protección interna contra inversión de polaridad para evitar daños, aunque siempre se recomienda respetar las marcas para un funcionamiento óptimo.
¿Cómo se calibra si la lectura no es exacta?
Utiliza un destornillador de precisión para girar el potenciómetro trimmer de la parte trasera hasta que el valor coincida con el de un voltímetro patrón.
¿Es compatible con cuadros eléctricos estándar?
Sí. El hueco necesario de 4,6 x 2,7 cm es el estándar en la mayoría de cuadros y paneles de control industriales y domésticos.
