Convertidor elevador (Boost) XL6009 DC-DC: Pack de 5 módulos de 4A con un 94% de eficiencia para tus proyectos
¿Tienes una fuente de 5V y necesitas 12V? ¿O quizás quieres alimentar una tira LED desde una batería de 3,7V? El convertidor elevador (step-up) XL6009 es la solución perfecta. Con este pack de 5 unidades, tendrás siempre stock disponible para tus proyectos sin necesidad de realizar pedidos individuales constantemente.
Nota: La tensión de salida debe ser siempre superior a la tensión de entrada. Este es un convertidor de tipo step-up (boost), no step-down (buck).
¿Por qué elegir este pack? (Ventajas clave):
- Pack de 5 unidades a un precio excelente — ideal para tener stock en tus proyectos de electrónica o prototipado sin esperas.
- Corriente de salida de 4A — un 33% más de capacidad que el clásico LM2577 (3A), perfecto para motores DC, tiras LED o carga de baterías.
- Eficiencia de hasta el 94% — mínimas pérdidas de energía, lo que permite que el módulo se mantenga fresco incluso bajo cargas medias.
- Frecuencia de conmutación de 400KHz — casi 8 veces superior al LM2577 (~52KHz), lo que reduce el rizado a ~50mV y permite componentes más compactos.
- Regulación precisa de ±0,5% — la tensión de salida se mantiene estable incluso ante variaciones bruscas en el consumo.
- Consumo en vacío de solo 18mA — altamente eficiente para aplicaciones alimentadas por batería, evitando descargas innecesarias.
- Rango térmico de -40°C a +85°C — diseñado para resistir condiciones exigentes, entornos industriales o cajas cerradas sin ventilación activa.

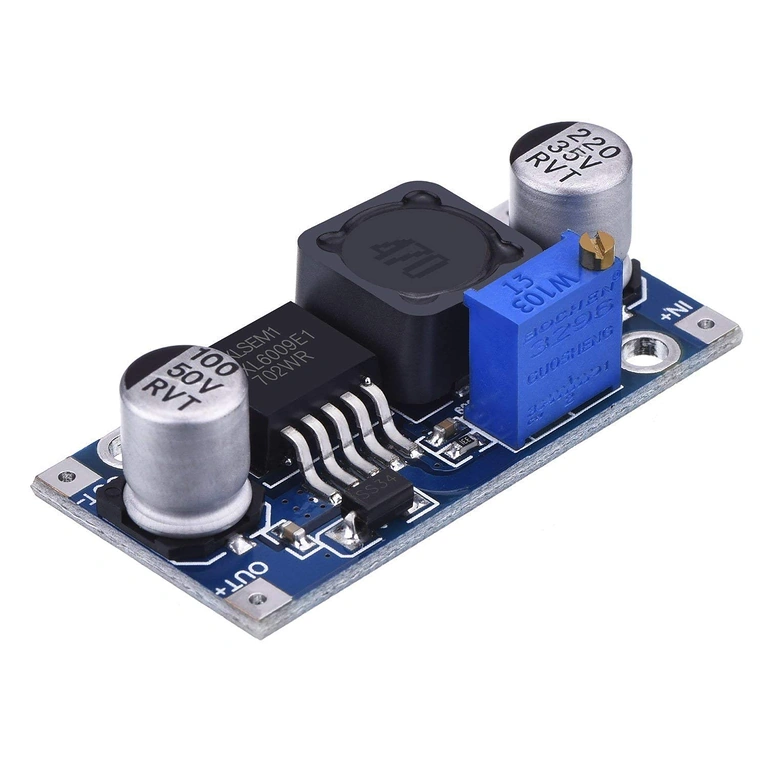

Detalles y rendimiento técnico

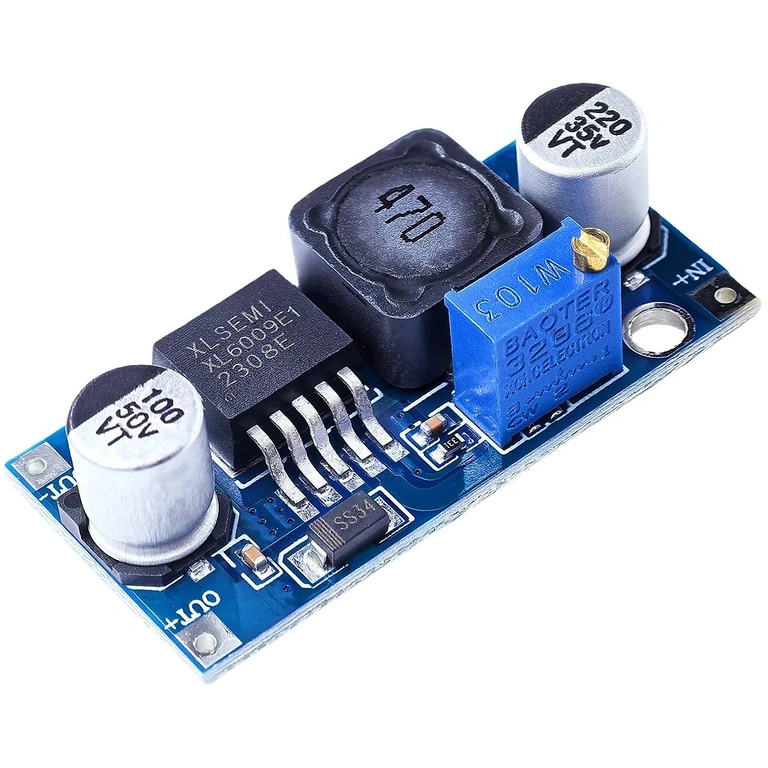

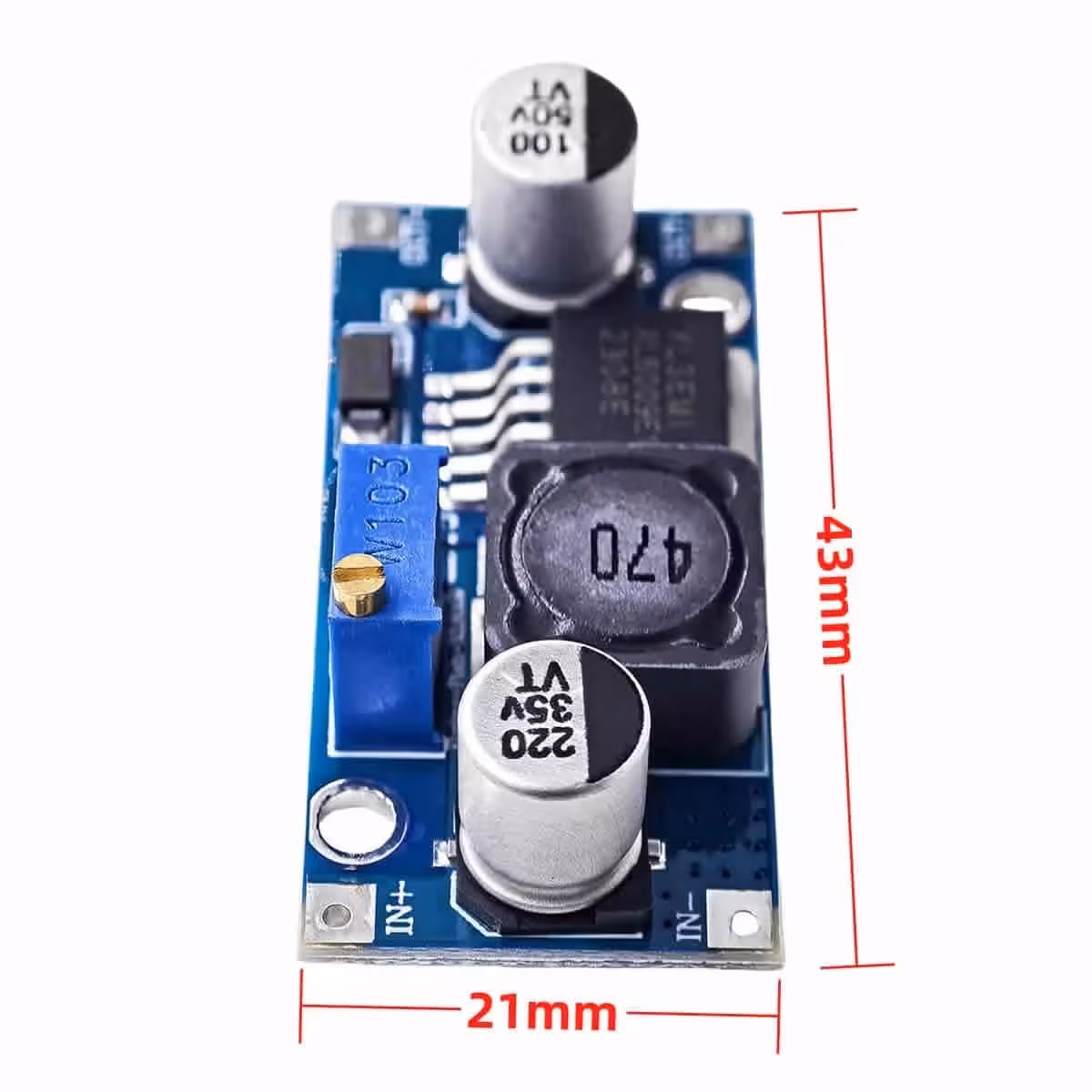

El corazón de este módulo es el circuito integrado XL6009, que opera a una frecuencia de 400KHz. Esta alta frecuencia permite mantener el rizado de salida en unos 50mV en condiciones normales, ofreciendo una tensión mucho más limpia que las generaciones anteriores sin necesidad de filtrado externo adicional. El ajuste se realiza mediante un potenciómetro multivuelta integrado; solo tienes que girarlo hasta alcanzar la tensión deseada, verificándola con un multímetro. Además, incluye un condensador de 0,1µF en la salida para atenuar el ruido de alta frecuencia.
| Parámetro | Valor / Detalle |
|---|---|
| Cantidad en el pack | 5 unidades |
| Tensión de entrada | 3V – 32V (recomendado 5V – 32V) |
| Tensión de salida | 5V – 35V (ajustable) |
| Corriente máxima de salida | 4A |
| Eficiencia de conversión | hasta 94% |
| Frecuencia de conmutación | 400KHz |
| Regulación de tensión | ±0,5% |
| Regulación de carga | ±0,5% |
| Rizado de salida | ≈50mV (según carga) |
| Consumo en vacío | 18mA (5V entrada, 8V salida) |
| Filtrado de ruido | Condensador 0,1µF integrado |
| Temperatura de trabajo | -40°C ~ +85°C |
| Tipo de convertidor | DC-DC Step-Up (Boost) |

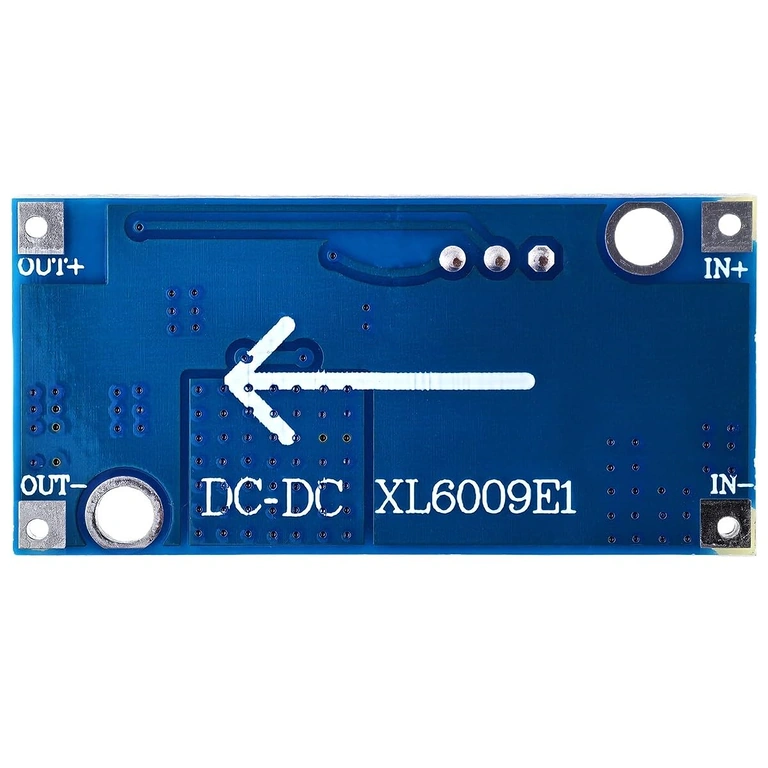

Instrucciones de uso

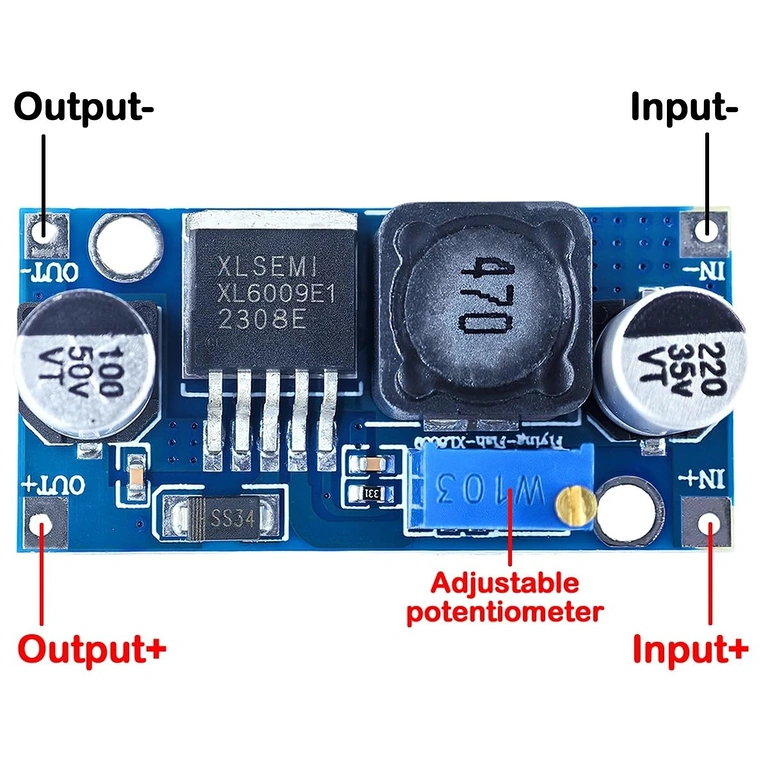

- Conecta la fuente de alimentación DC a los terminales de entrada (IN+ y IN-) del módulo.
- Antes de conectar la carga, gira el potenciómetro multivuelta completamente en sentido antihorario para comenzar desde la tensión mínima.
- Conecta un multímetro a los terminales de salida (OUT+ y OUT-) para monitorizar la tensión en tiempo real.
- Gira lentamente el potenciómetro en sentido horario hasta alcanzar la tensión de salida deseada.
- Conecta la carga y verifica la estabilidad. Ajusta ligeramente si es necesario.
- Asegúrate de que la tensión de salida sea al menos 1V superior a la de entrada para un funcionamiento correcto.
- Para corrientes cercanas a los 4A, se recomienda añadir un pequeño disipador al chip o asegurar una ventilación adecuada.

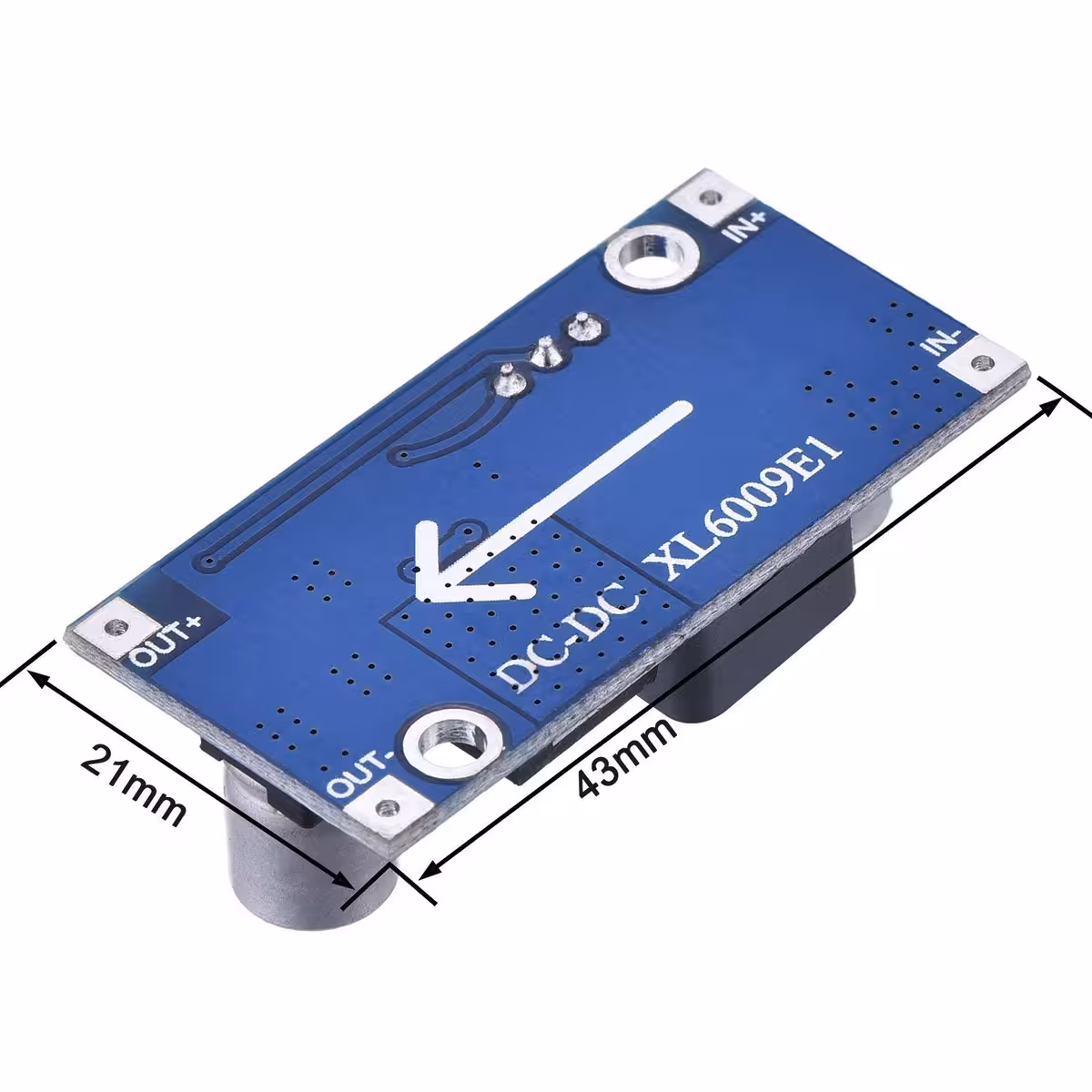

Contenido del paquete

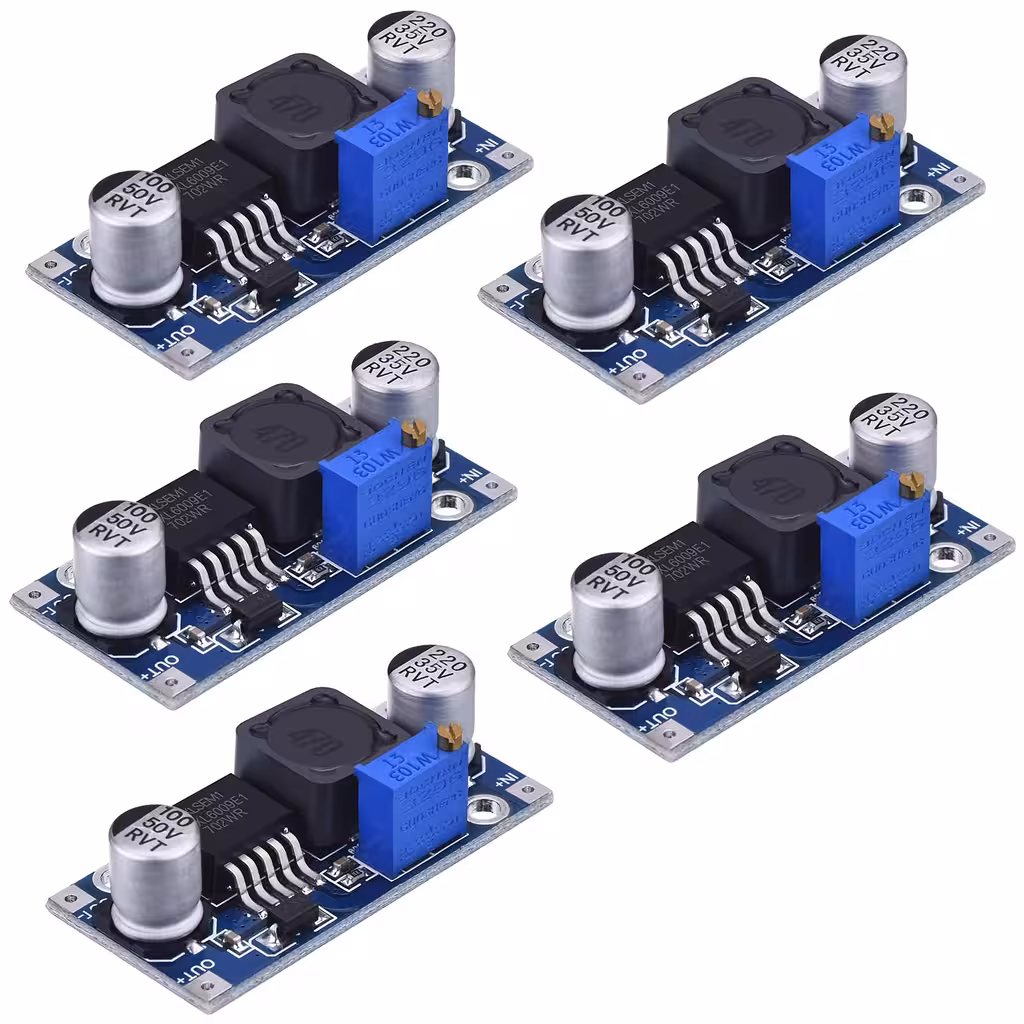

- 5 x Módulo XL6009 DC-DC Boost Converter Step-Up con potenciómetro multivuelta ajustable
Preguntas frecuentes
¿Se puede usar el XL6009 para reducir la tensión (step-down)?
No. El XL6009 es exclusivamente un convertidor elevador (boost); la tensión de salida debe ser siempre mayor que la de entrada. Para reducir la tensión, necesitarás un módulo buck (step-down).
¿Qué diferencias hay respecto al LM2577?
El XL6009 ofrece 4A frente a los 3A del LM2577, trabaja a 400KHz frente a los ~52KHz del modelo antiguo y genera un rizado de salida significativamente menor. El resultado es más potencia, una tensión más limpia y mayor eficiencia en el mismo formato.
¿Puedo alimentar una tira LED o un motor DC?
Sí, funciona perfectamente para tiras LED, motores DC de pequeña potencia, carga de baterías Li-Ion y placas de desarrollo (Arduino, ESP32, Raspberry Pi, etc.), siempre que el consumo total no supere los 4A.
¿Necesita refrigeración adicional?
Para cargas inferiores a 2A, funciona sin necesidad de disipador. Si trabajas cerca del límite de 4A, es recomendable colocar un pequeño disipador sobre el circuito integrado o asegurar un buen flujo de aire.
¿La tensión de salida es estable ante variaciones de carga?
Sí. Gracias a su regulación de carga de ±0,5%, la tensión de salida apenas fluctúa, incluso cuando el consumo aumenta o disminuye bruscamente, algo vital para proteger circuitos sensibles o microcontroladores.
