Módulo UPS Mini 5V/12V – Alimentación ininterrumpida sin cortes para proyectos IoT y equipos críticos
¿Alguna vez se te ha reiniciado tu Raspberry Pi o tu router en el peor momento posible? Un micro-UPS de corriente continua es la solución definitiva. Este módulo UPS Mini garantiza una conmutación instantánea a la batería —sin retrasos ni reinicios—, tanto si alimentas un mini-PC, un ESP32 o una cámara IP de 12V.
Nota: Las baterías 18650 no están incluidas. Utiliza una fuente de alimentación de 5V con al menos 2A. No conectes la batería con la polaridad invertida; existe riesgo de daños irreversibles.
¿Por qué elegir este modelo? (Ventajas clave):
- Conmutación sin cortes (zero-delay) — el cambio a batería es instantáneo, evitando que el equipo detecte cualquier interrupción o se reinicie.
- Dos versiones disponibles — 5V/3A para Raspberry Pi, Arduino, ESP32 y módulos IoT; 12V/1.2A para routers, cámaras IP y controladores industriales.

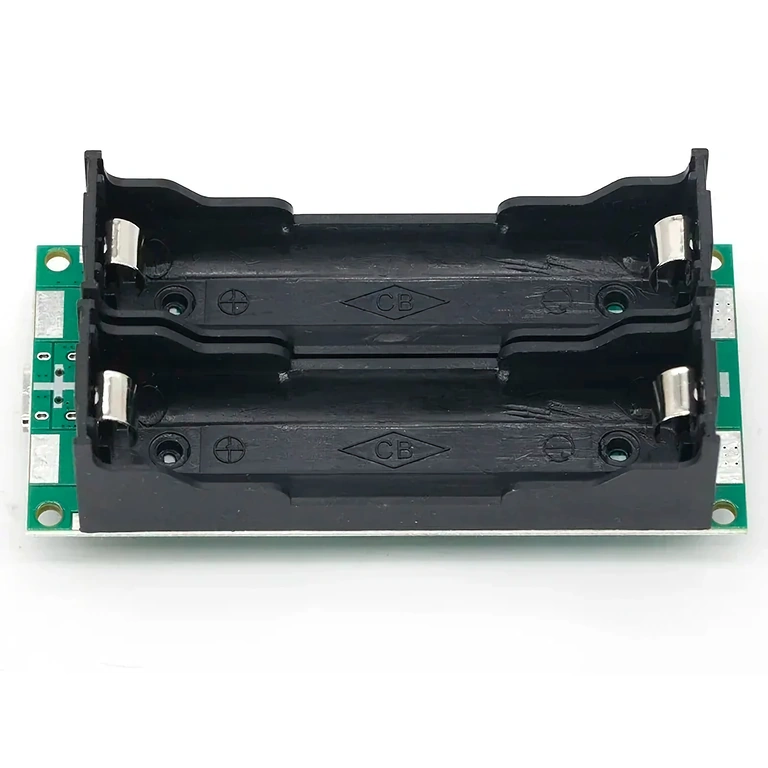

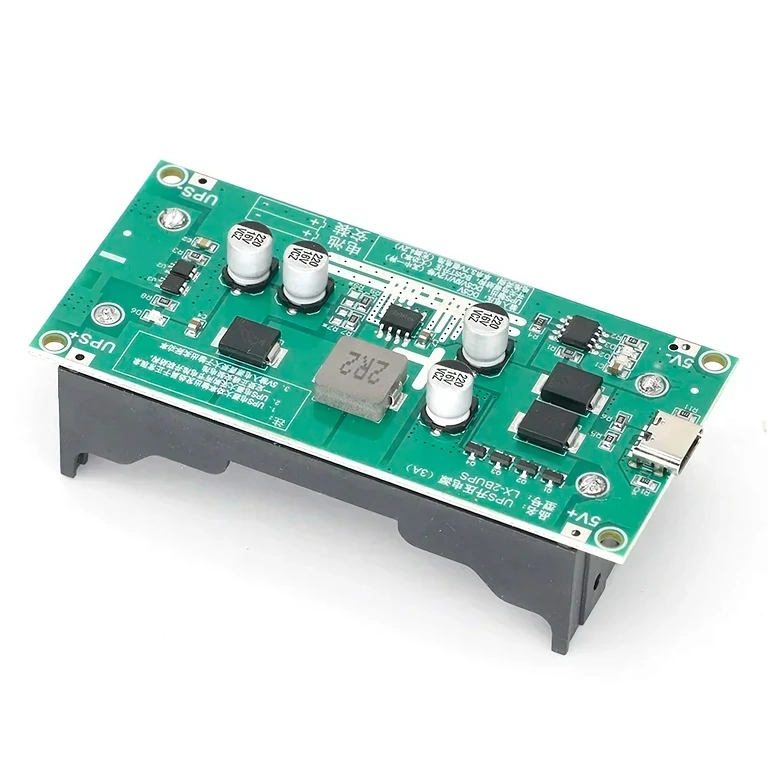

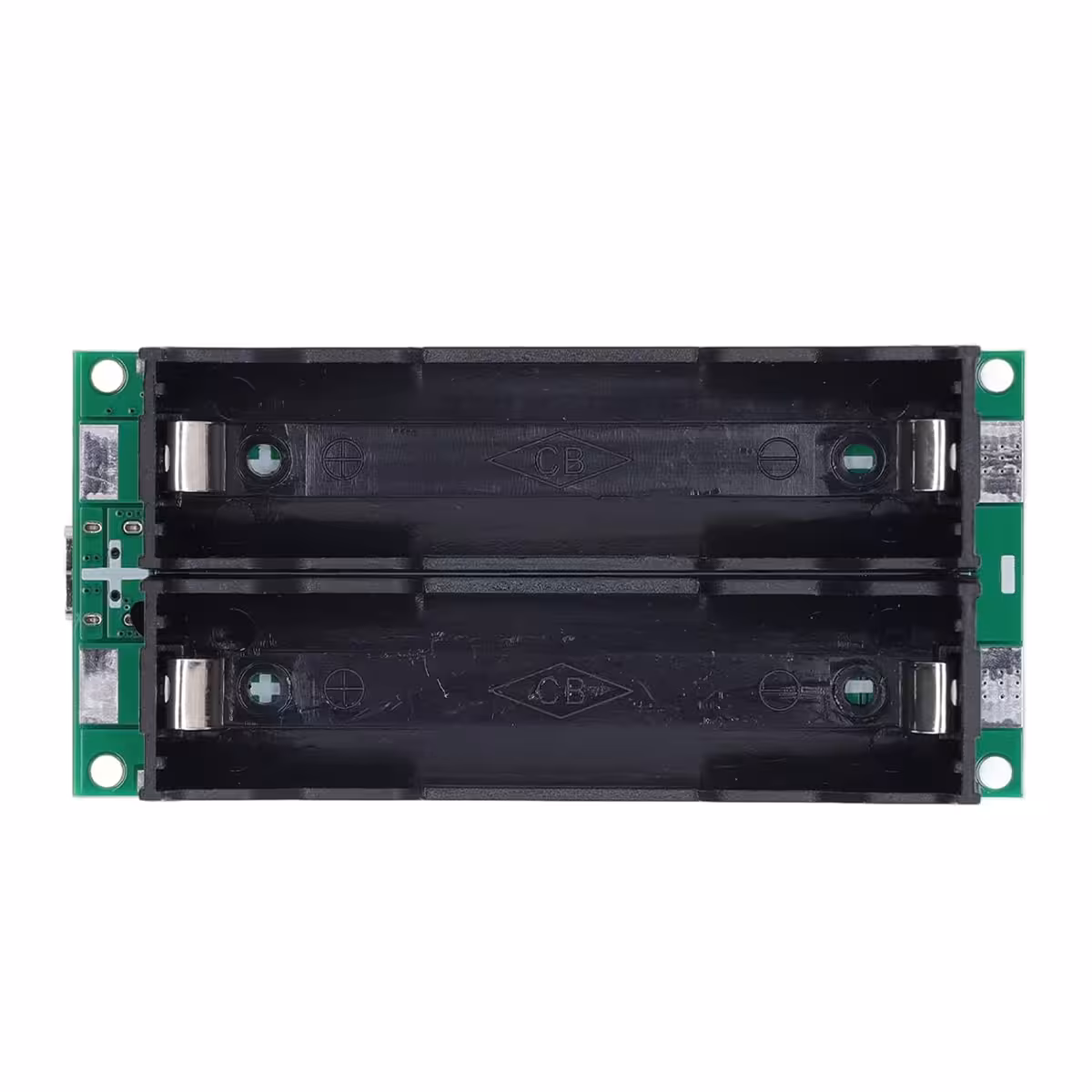

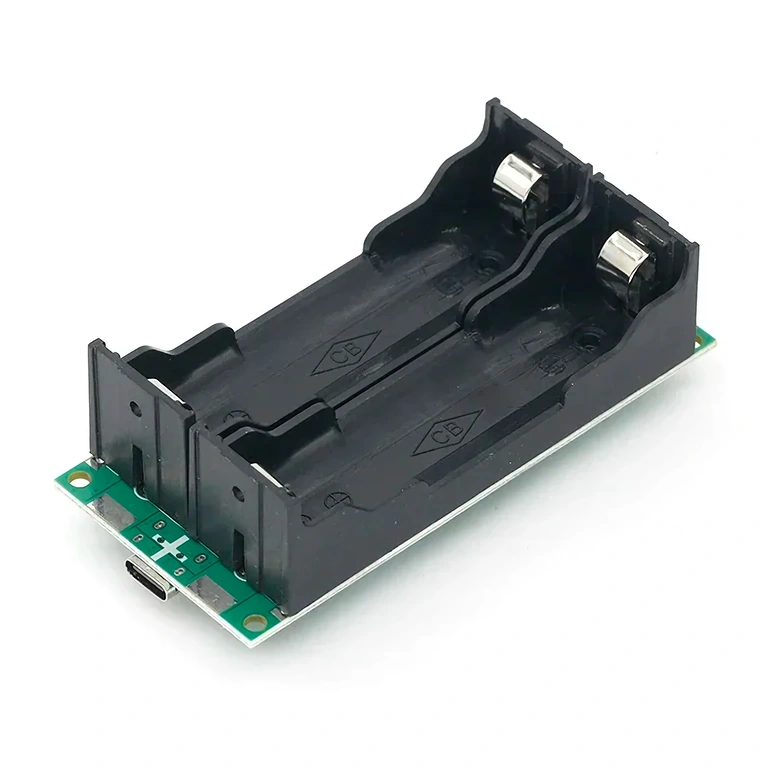

- Soporta 1 o 2 baterías 18650 en paralelo — al usar dos celdas, duplicas la autonomía respecto a una sola unidad.
- Entrada USB-C de hasta 3A — mayor capacidad de corriente que el MicroUSB, permitiendo una carga más rápida y un funcionamiento estable bajo alta carga.
- Eficiencia del convertidor de hasta el 96% — potencia nominal de 15W con picos de 20W y pérdidas de energía mínimas.
- Protecciones completas para Li-Ion — incluye protección contra sobredescarga, sobrecarga, cortocircuito y sobrecalentamiento, todas activas simultáneamente.

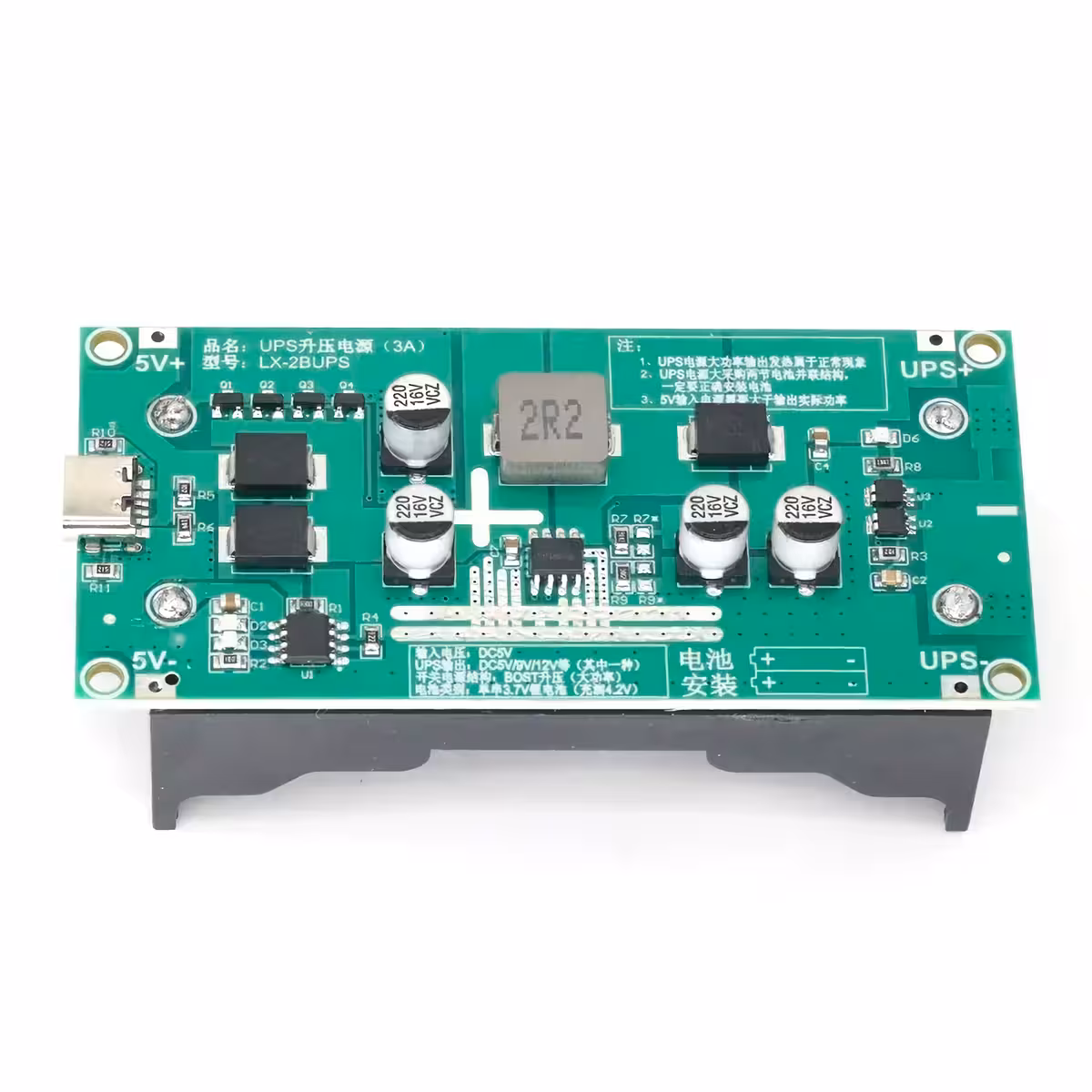

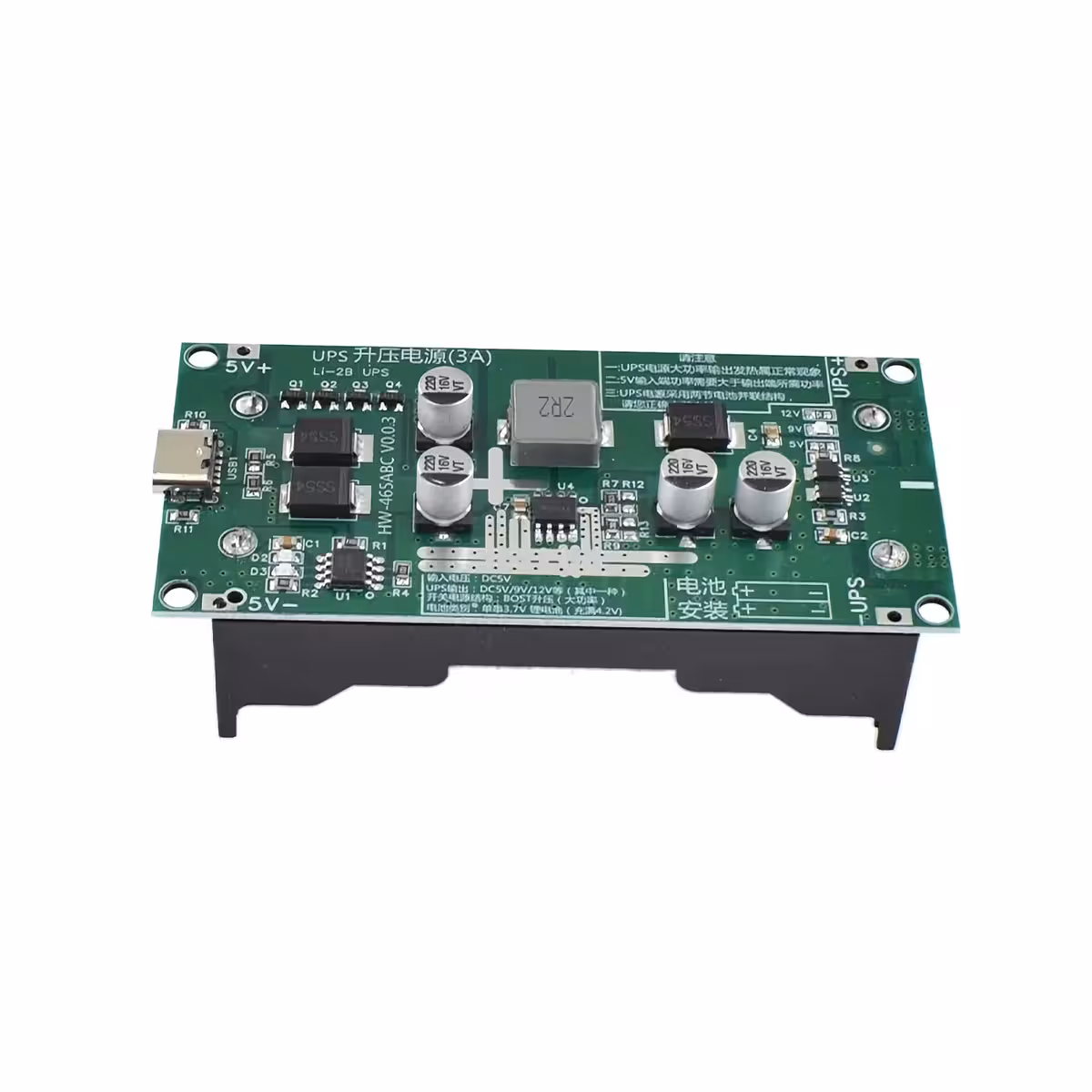

- Pads de soldadura 5V+/5V- — permite una integración directa en PCBs personalizados sin necesidad de conectores externos.

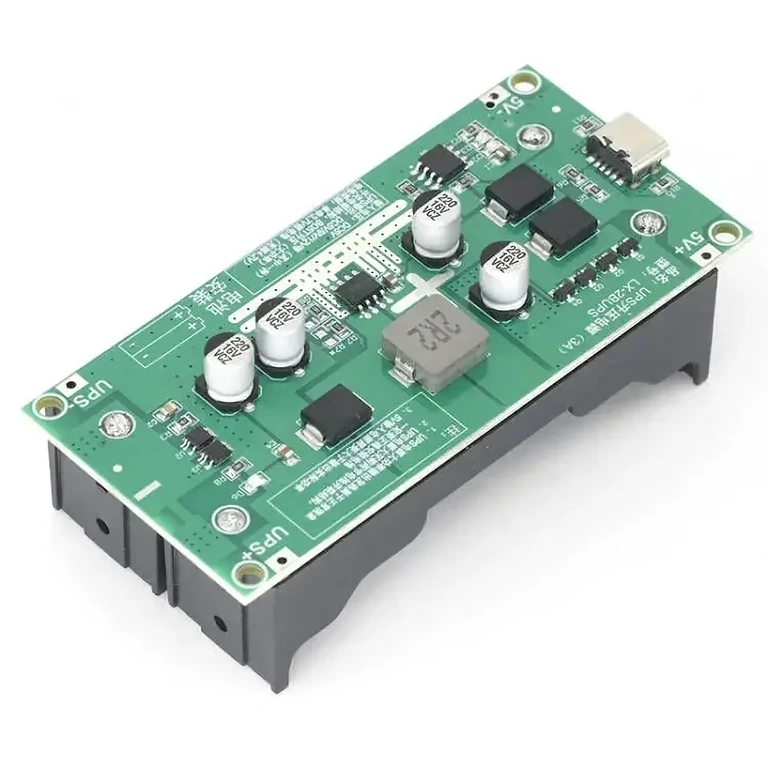

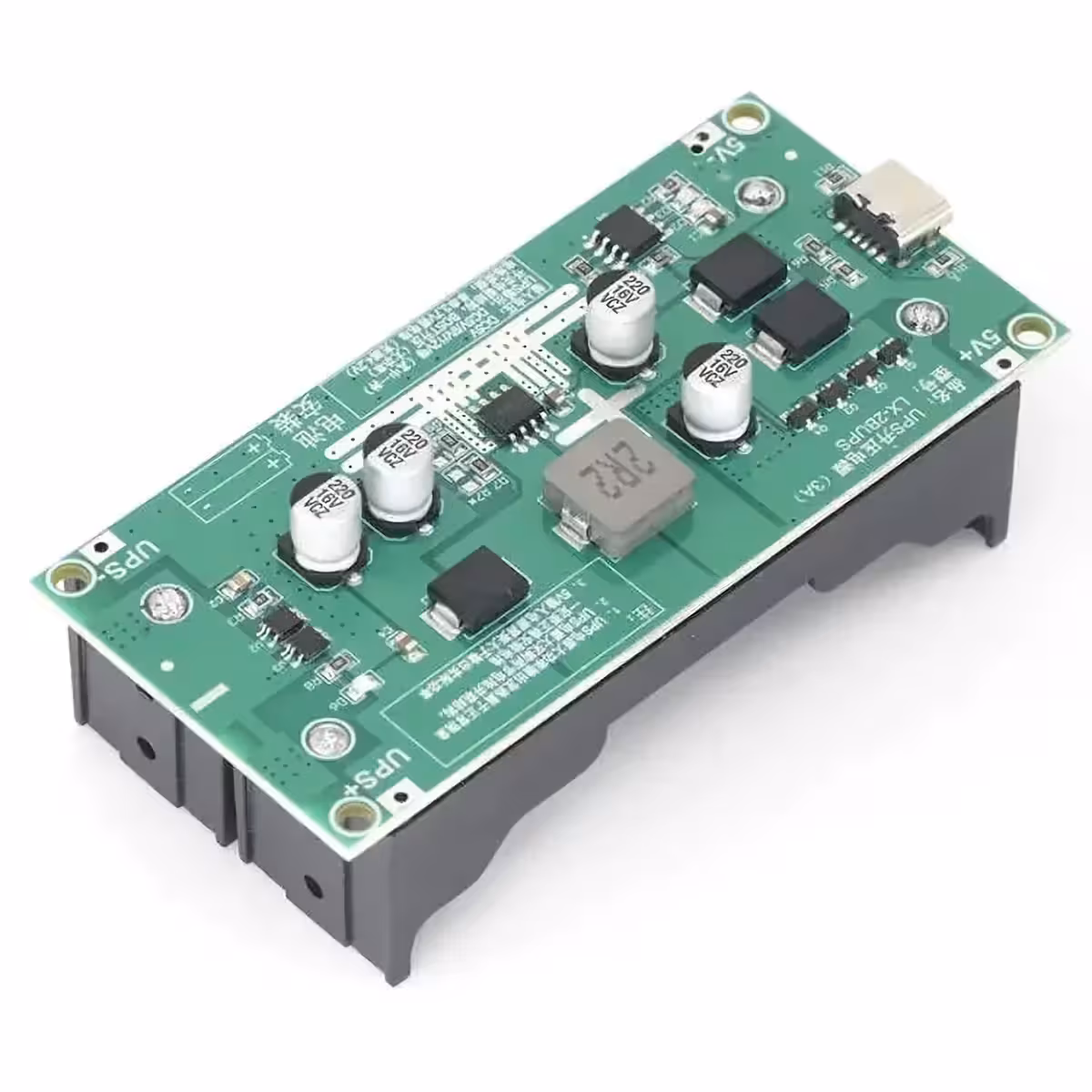

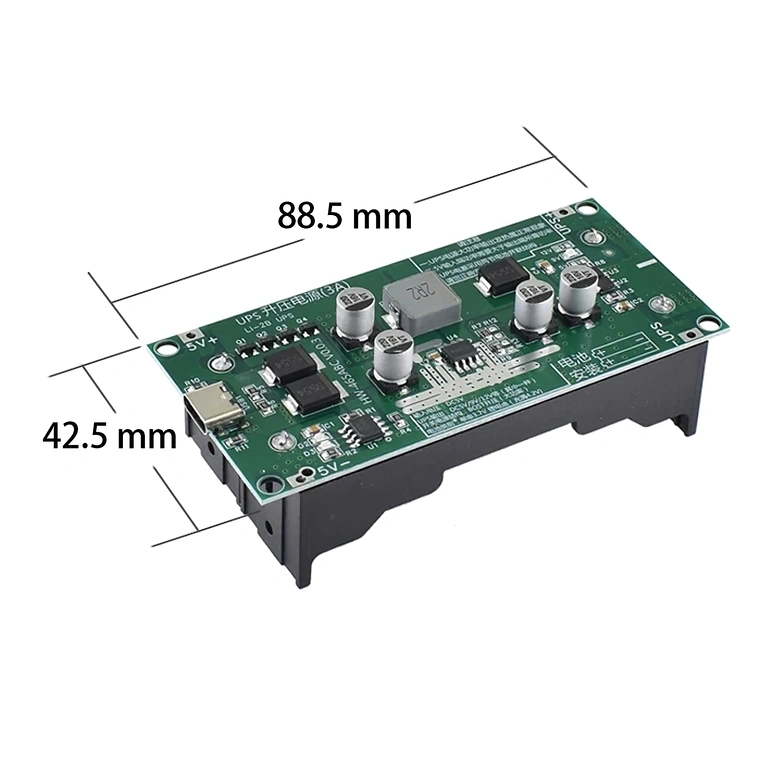

- Diseño compacto: 88 × 41 × 22 mm — cabe fácilmente en cualquier carcasa de proyecto, carril DIN o racks DIY.
Detalles y Rendimiento
Este módulo actúa como un UPS de CC transparente: mientras la fuente externa esté conectada, alimenta el dispositivo y carga la batería simultáneamente a 4.2V, el voltaje estándar para celdas Li-Ion 18650. Ante cualquier fallo en la entrada, la conmutación a batería se realiza sin interrupciones perceptibles, protegiendo tu equipo frente a apagones inesperados.
La versión de 5V/3A está optimizada para Raspberry Pi, ESP32, Arduino y cualquier módulo IoT de 5V. La versión de 12V/1.2A es perfecta para routers, cámaras IP y controladores que requieren un voltaje estable de 12V. Ambas variantes ofrecen flexibilidad total gracias a su entrada por puerto USB-C o mediante pads de soldadura.
Atención: bajo cargas cercanas a la potencia máxima, el módulo puede calentarse; asegúrate de proporcionar una ventilación adecuada dentro de la carcasa.
| Parámetro | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Voltaje de salida | 5V DC | 12V DC |
| Corriente máxima de salida | 3A | 1.2A |
| Potencia nominal | 15W | 15W |
| Potencia pico | 20W | 18–20W |
| Eficiencia del convertidor | hasta 96% | |
| Entrada de alimentación | USB-C / pads 5V+ 5V- | |
| Corriente máxima de entrada | 3A | |
| Baterías compatibles | Li-Ion 18650 – 1 o 2 uds. en paralelo | |
| Voltaje de carga de batería | 4.2V | |
| Tipo de conmutación UPS | Instantánea / Sin cortes | |
| Protecciones activas | Cortocircuito, sobredescarga, sobrecarga, temperatura | |

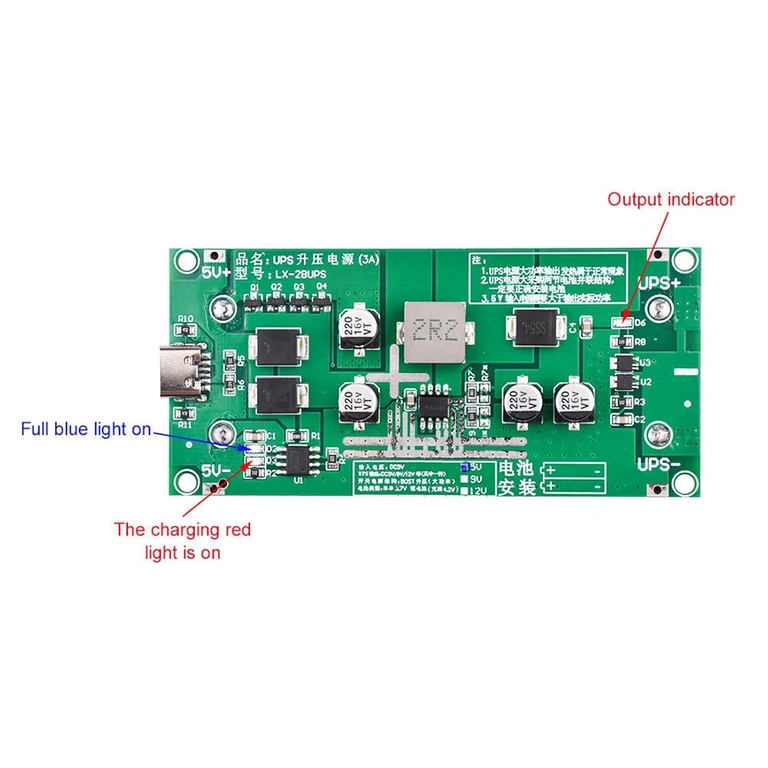

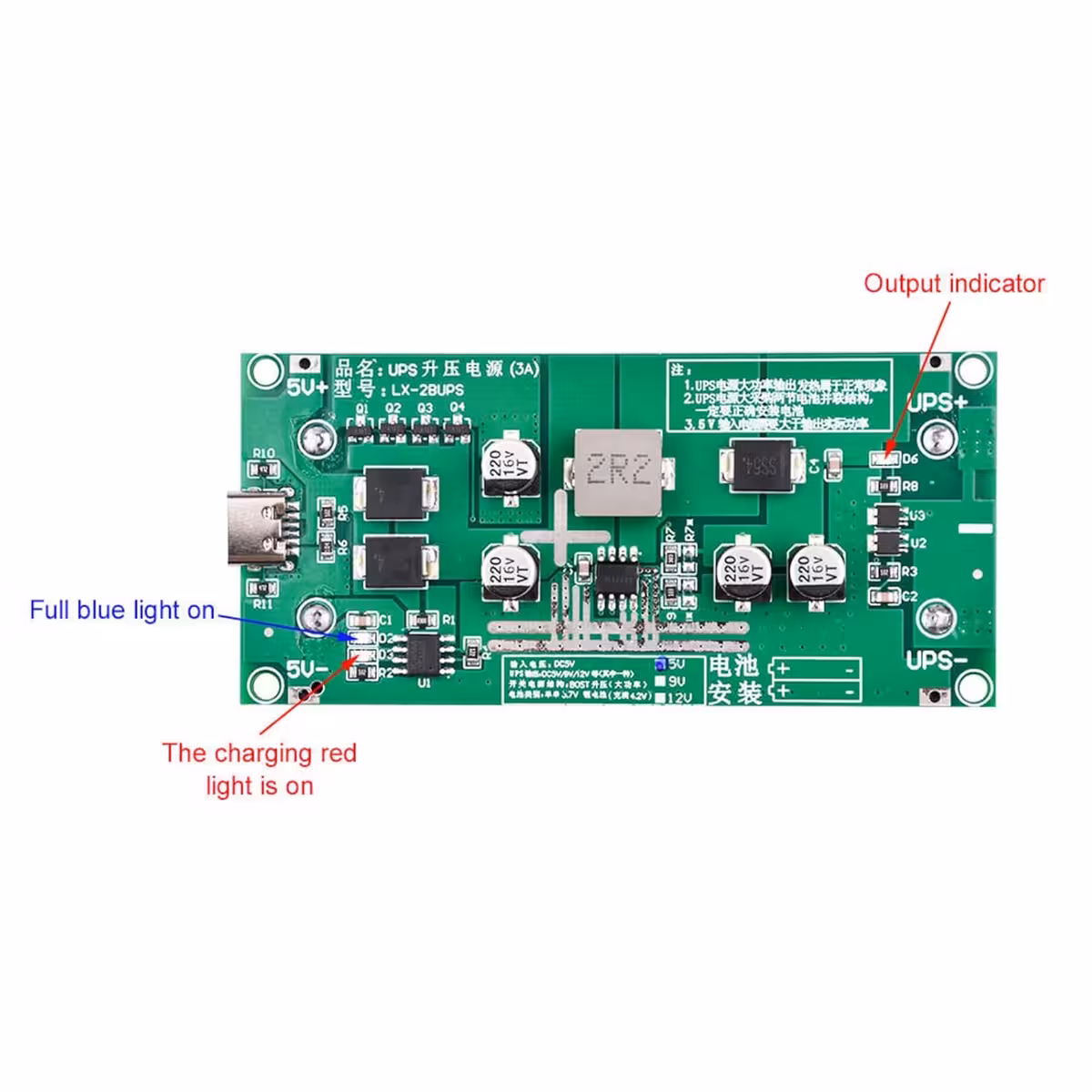

| Indicador LED | Rojo = cargando / Verde = batería cargada | |
| Consumo en reposo | ≈ 25mA | |
| Dimensiones | 88 × 41 × 22 mm | |
Contenido del paquete
- 1x Módulo UPS Mini DC-DC (versión seleccionada: 5V/3A o 12V/1.2A)
Preguntas frecuentes
¿Qué versión debo elegir: 5V o 12V?
Si alimentas un Raspberry Pi, Arduino, ESP32 o cualquier módulo IoT, elige la versión de 5V/3A. Si tu equipo es un router, una cámara IP o un controlador industrial, elige la de 12V/1.2A.
¿Cuántas baterías 18650 necesito?
El módulo funciona con 1 o 2 celdas 18650 en paralelo. Con dos celdas, la autonomía se duplica aproximadamente. Las baterías no están incluidas y deben adquirirse por separado.
¿Se reinicia el equipo al caer la corriente?
No. La conmutación es de tipo zero delay; la transición entre la fuente externa y la batería es instantánea, sin que el equipo conectado detecte interrupción alguna.
¿Qué fuente de alimentación necesito?
Se requiere una fuente de 5V con al menos 2A conectada vía USB-C. Si utilizas 2 baterías y una carga elevada, recomendamos una fuente de 5V/3A.
¿Puedo integrar el módulo en un PCB propio?
Sí. Además del puerto USB-C, el módulo incluye pads de soldadura 5V+ y 5V- para una integración directa en tus propios circuitos sin necesidad de conectores externos.
