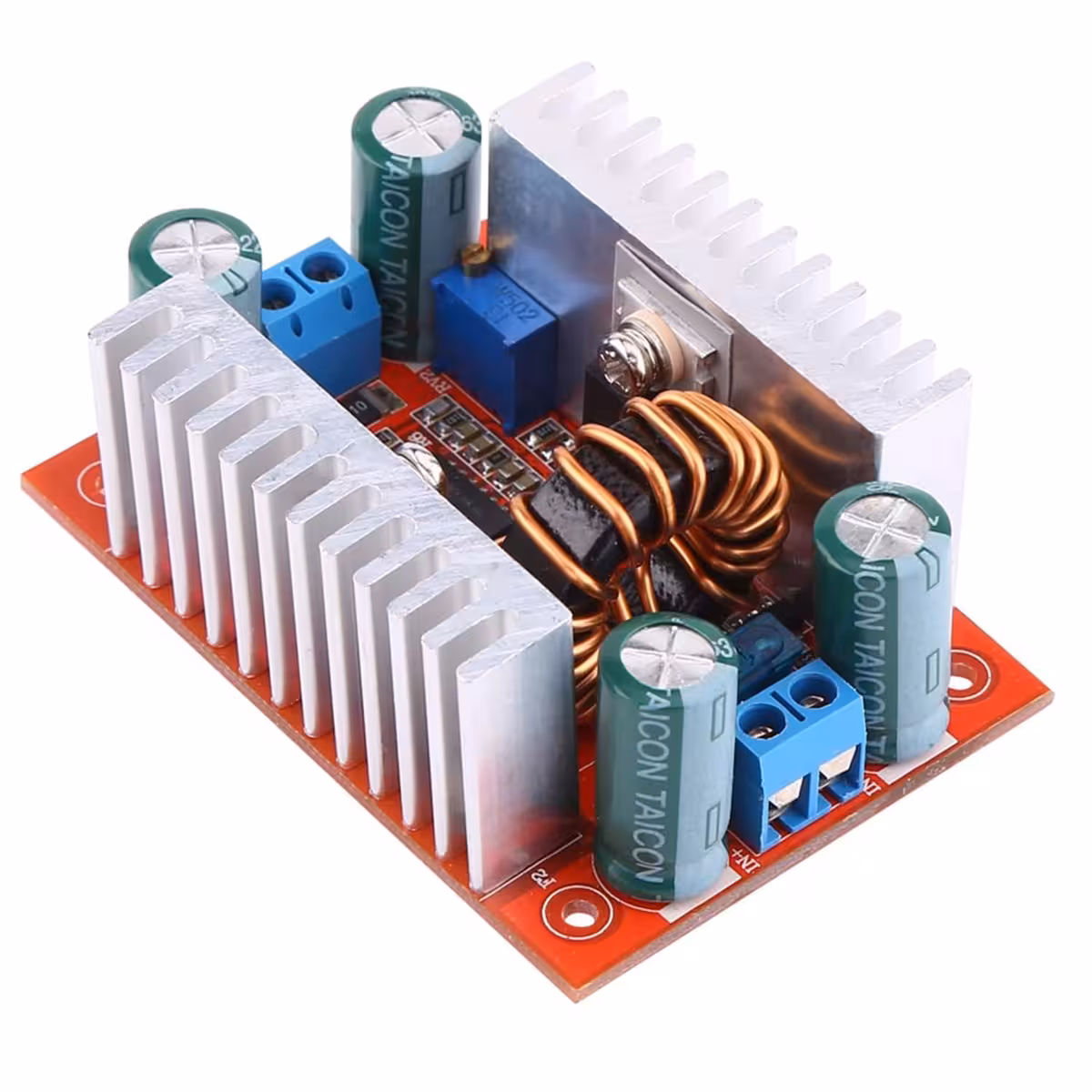

Módulo Step-up Boost DC-DC 400W – Eleva la tensión sin perder energía
¿Tienes una fuente de 12V y necesitas 24V, 36V o incluso 48V? Sin un convertidor específico, estás limitado. El módulo step-up boost DC-DC de 400W es la solución definitiva: transforma cualquier tensión de entrada entre 8.5V y 50V en una salida regulable de hasta 60V, con una eficiencia energética superior al 96% en condiciones óptimas.
Nota: La tensión de salida debe ser siempre superior a la de entrada. Para corrientes de entrada superiores a 8A, es obligatorio el uso de refrigeración activa.
¿Por qué elegir este modelo? (Ventajas clave):
- 400W de potencia real — soporta cargas continuas sin caerse ante picos de corriente.
- Eficiencia de hasta el 96% — de cada 100W consumidos, 96W llegan a la carga, minimizando la pérdida por calor.
- Regulación doble independiente — cuenta con un potenciómetro para la tensión y otro para la corriente máxima; ajusta los parámetros exactos sin compromisos.
- Frecuencia de 150kHz — reduce el rizado (ripple) en la salida, permite componentes más compactos y ofrece una respuesta dinámica superior frente a convertidores convencionales de 50-100kHz.
- Protección integrada mediante fusible de coche de 15A — ante cualquier fallo, el fusible actúa protegiendo tanto el módulo como tu carga.
- Disipadores integrados — para cargas moderadas (inferiores a 8A de entrada), funciona perfectamente sin accesorios adicionales.
- Tamaño compacto 48×67×28mm — ideal para integrar en cualquier carcasa de proyecto DIY o fuente de alimentación de laboratorio.
Detalles y Rendimiento
El corazón de este módulo es un convertidor boost conmutado a 150kHz. Esta alta frecuencia permite el uso de bobinas y condensadores más compactos, logrando un rizado de salida mucho menor que en soluciones más lentas. La corriente máxima de entrada es de 15A, mientras que en la salida alcanza los 12A. El valor real dependerá de la relación entre las tensiones de entrada y salida: a mayor diferencia, menor será la corriente de salida disponible. El ajuste es sencillo mediante un destornillador: potenciómetro derecho para la tensión y potenciómetro izquierdo para el límite de corriente.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de entrada | 8.5V – 50V DC |
| Tensión de salida | 10V – 60V DC (regulable) |
| Potencia máxima | 400W |
| Corriente máxima entrada | 15A (refrigeración activa recomendada > 8A) |
| Corriente máxima salida | 12A (dependiente de la relación de tensión) |
| Eficiencia de conversión | hasta 96% |
| Frecuencia de operación | 150kHz |
| Protección integrada | Fusible tipo coche de 15A |
| Tipo de ajuste | 2 potenciómetros independientes (tensión + corriente) |
| Dimensiones | 48mm × 67mm × 28mm |
Instrucciones de uso
- Conecta la fuente de alimentación a los bornes de entrada (ej. 12V DC) sin carga conectada.
- Gira el potenciómetro de corriente (izquierdo) al máximo antes de realizar cualquier otro ajuste para evitar bloqueos en la regulación de tensión.
- Ajusta el potenciómetro de tensión (derecho) con un destornillador hasta alcanzar el valor deseado, verificándolo con un multímetro en los bornes de salida.
- Conecta la carga y monitoriza la corriente. Si la tensión cae bruscamente, aumenta el límite de corriente mediante el potenciómetro izquierdo.
- Para corrientes de entrada superiores a 8A, instala un ventilador activo orientado hacia los disipadores del módulo.
- Problema frecuente: ¿La tensión no responde al ajuste? Comprueba que el potenciómetro de corriente no esté al mínimo, ya que este también limita la tensión de salida si está demasiado bajo.
Contenido del paquete
- 1x Módulo Step-up Boost DC-DC 400W 15A
- 1x Fusible de coche 15A (preinstalado)
Preguntas frecuentes
¿Puedo usar el módulo para cargar baterías LiPo o Li-ion?
Sí. Configura la tensión y la corriente de salida a los valores adecuados para la química de tu batería antes de conectarla. El módulo funciona como fuente CC/CV, ideal para una carga controlada.
¿Necesito ventilador o el disipador integrado es suficiente?
Por debajo de 8A de entrada, los disipadores integrados son suficientes. Por encima de 8A o en uso continuo a máxima potencia, añade un ventilador activo para evitar el sobrecalentamiento.
¿Funciona alimentado directamente desde una batería de coche de 12V?
Sí, 12V está perfectamente dentro del rango de 8.5V–50V. Asegúrate de que la batería pueda suministrar la corriente necesaria sin que el voltaje caiga por debajo de 8.5V bajo carga.
¿Por qué no cambia la tensión de salida al girar el potenciómetro?
Es muy probable que el potenciómetro de corriente (izquierdo) esté ajustado demasiado bajo, limitando la tensión. Auméntalo y vuelve a intentar el ajuste de tensión.
¿Qué ocurre si supero los 50V en la entrada?
El módulo no está diseñado para tensiones superiores a 50V. Exceder este límite puede dañar permanentemente los componentes internos. Utiliza siempre una fuente estabilizada dentro de los límites especificados.
