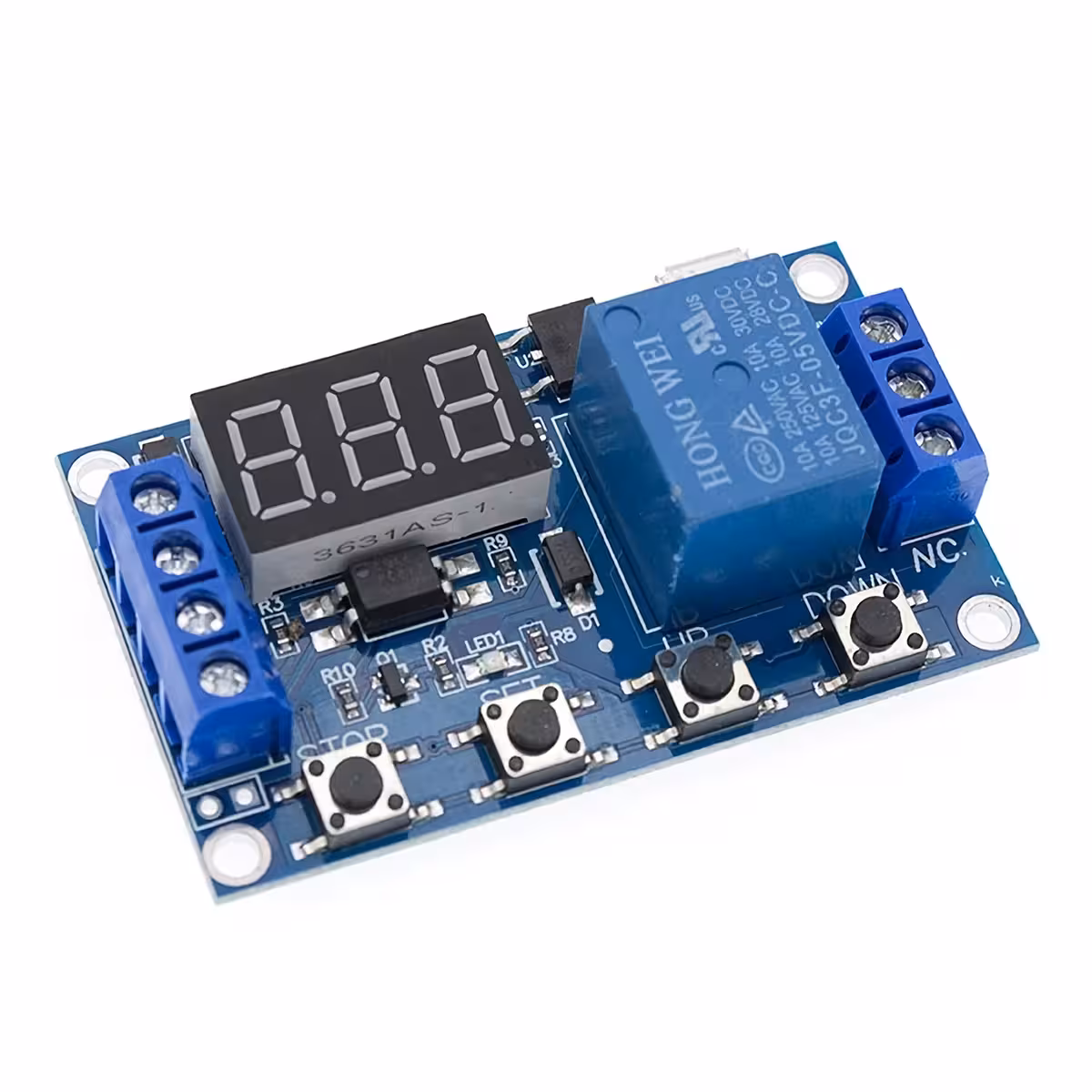

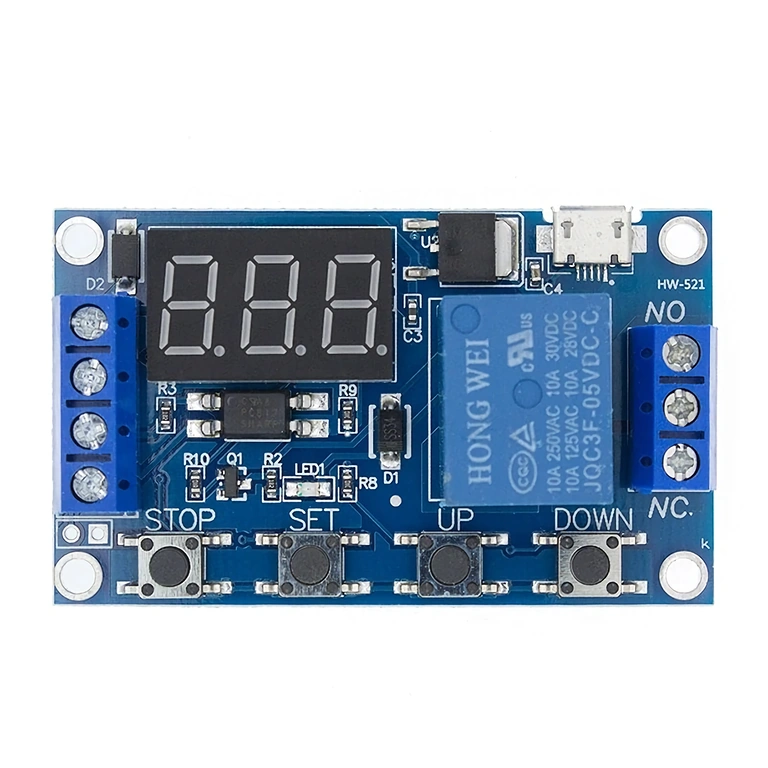

Módulo relé temporizador programable con pantalla: control preciso de 0.1 segundos a 999 minutos
¿Necesitas activar una bomba exactamente 30 segundos después, ciclar un sistema de ventilación a intervalos fijos o generar una señal de duración precisa desde un Arduino? Sin un temporizador dedicado, es fácil recurrir a soluciones improvisadas que terminan fallando. Este módulo relé temporizador programable con pantalla soluciona estos problemas de forma profesional, ofreciendo cuatro modos configurables y un rango de tiempo ajustable desde 0.1 segundos hasta 999 minutos.

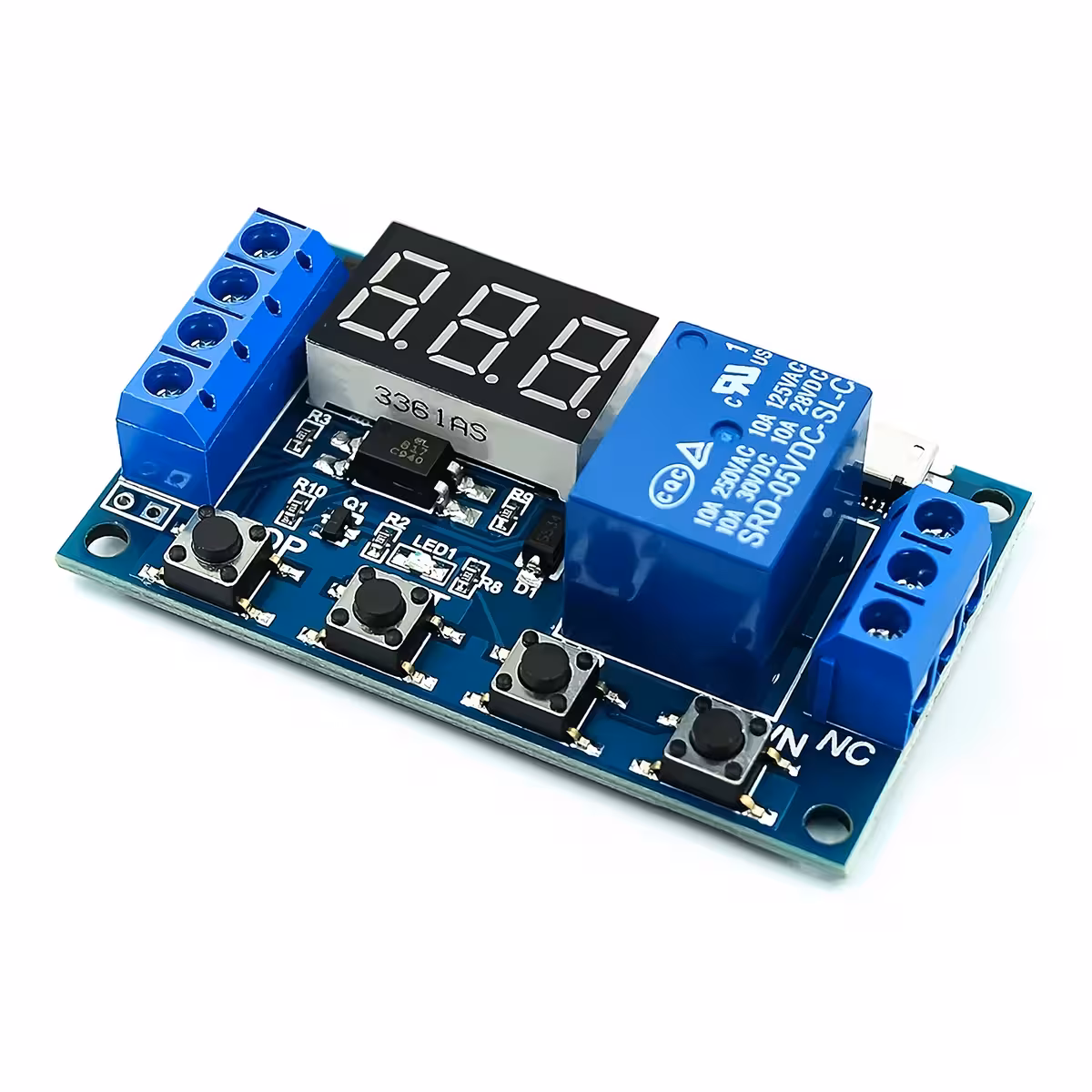

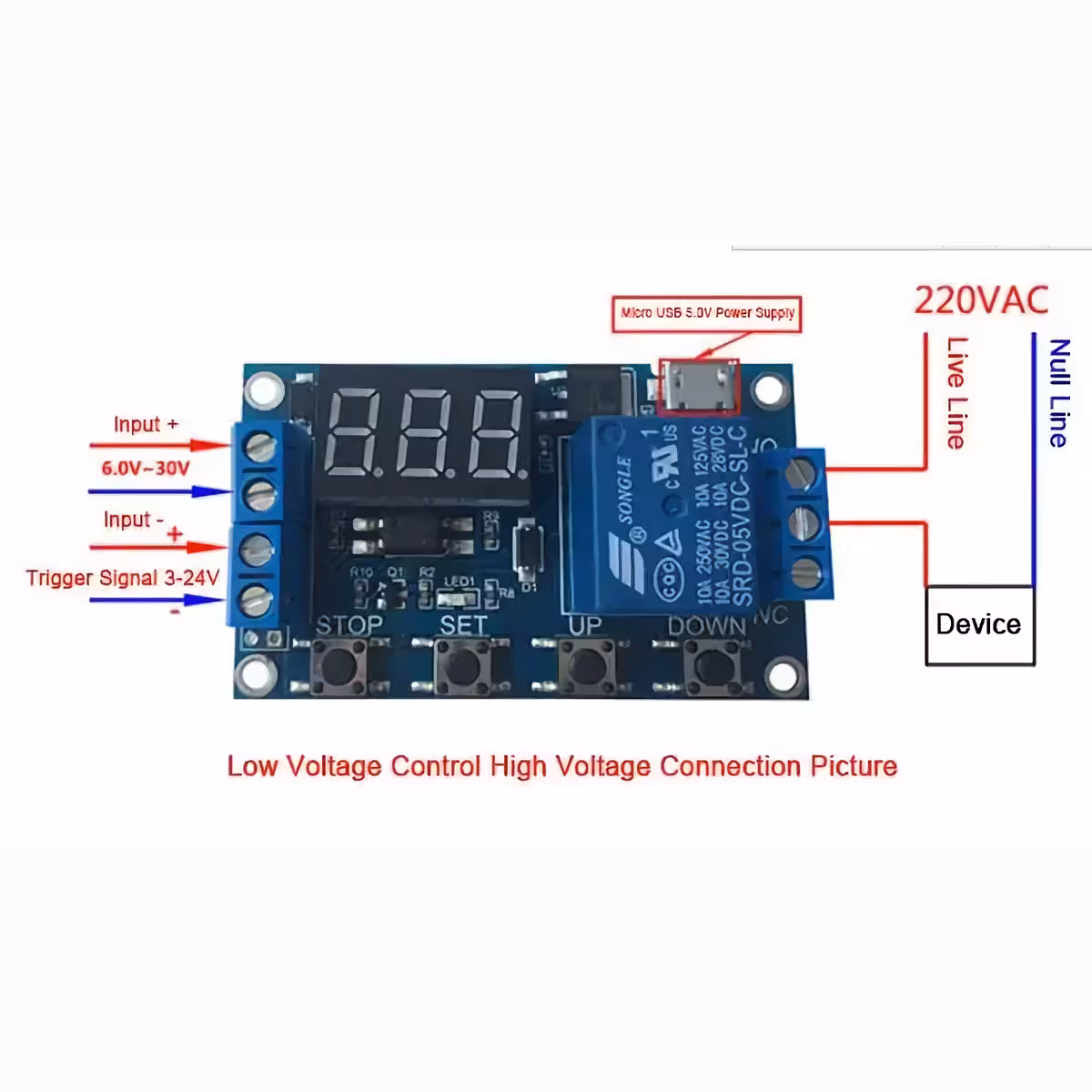

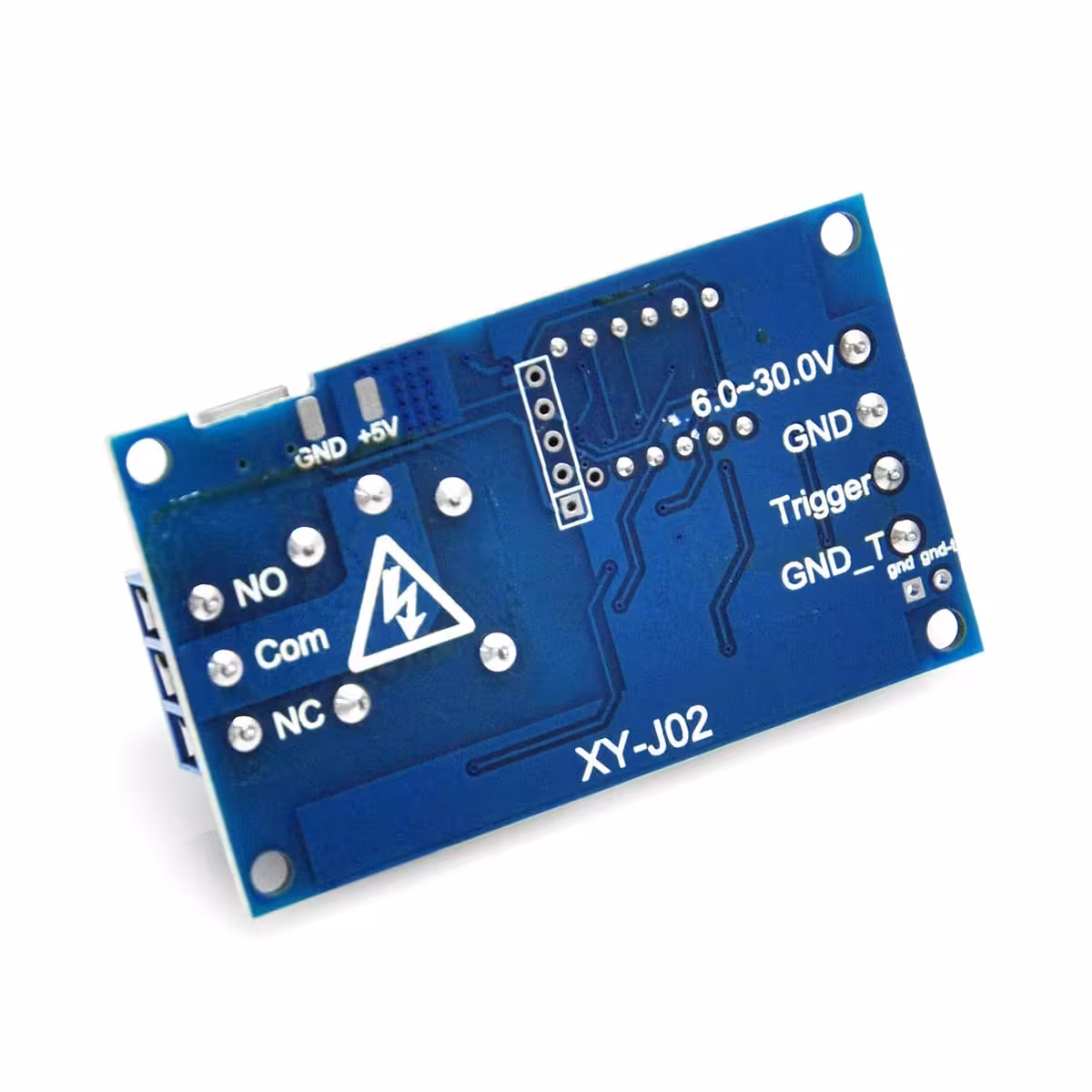

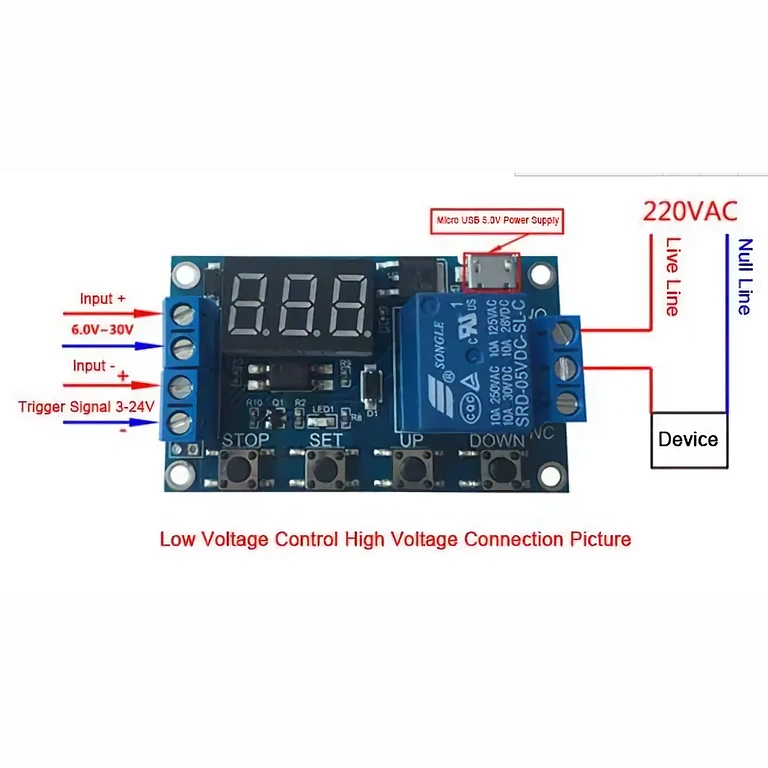

Nota: Los contactos del relé son pasivos y están expuestos. El cableado para voltajes de 220VAC debe ser realizado exclusivamente por personal cualificado.
¿Por qué elegir este modelo? (Ventajas clave):
- Aislamiento por optoacoplador — el circuito de control y el de potencia están eléctricamente separados, protegiendo tu Arduino o PLC frente a picos de tensión de cargas inductivas.
- 4 modos de funcionamiento (P1–P4) — desde un simple pulso de duración fija hasta ciclos ON/OFF repetitivos con número de repeticiones configurable, sin necesidad de programar código adicional.
- Resolución ajustable en tres niveles — cambia entre 0.1s, 1s y 1min con solo pulsar un botón, sin necesidad de reiniciar el resto de los ajustes.
- Pantalla digital con cuenta atrás — visualiza en tiempo real el tiempo transcurrido o restante, además del indicador de estado del relé.
- Memoria permanente — todos tus ajustes se guardan automáticamente tras un corte de alimentación, garantizando que el sistema esté listo al volver la corriente.
- Alimentación dual — conéctalo mediante MicroUSB 5V (desde una power bank o cargador) o mediante bornes de 6–30V DC para una integración sencilla en cuadros industriales.
- Diseño compacto (62 × 38 × 17 mm) — cabe en cualquier caja de proyecto DIY o panel de control sin ocupar espacio innecesario.
Detalles y rendimiento
El relé de 5A soporta cargas de hasta 30V DC o 220V AC, siendo perfecto para motores pequeños, bombas, electroválvulas o equipos domésticos de potencia media. El aislamiento por optoacoplador es fundamental en entornos con ruido eléctrico, evitando que el microcontrolador sufra interferencias generadas por la carga conmutada.
Los cuatro modos programables (P1–P4) cubren una amplia variedad de escenarios sin requerir lógica externa. El parámetro LOP en el modo P3 permite configurar el número de ciclos ON/OFF; si se ajusta a 0, el ciclo se repetirá indefinidamente. El botón STOP actúa como una parada de emergencia instantánea, independientemente del estado del temporizador.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de alimentación | 5V MicroUSB o 6–30V DC en bornes |
| Señal de disparo (trigger) | High Level 3–24V DC |
| Tipo de aislamiento | Optoacoplador |
| Corriente máxima de conmutación | 5A a 30V DC o 220V AC |
| Rango de tiempo ajustable | 0.1 s – 999 min |
| Resolución de tiempo seleccionable | 0.1 s / 1 s / 1 min (según posición decimal) |
| Modos de funcionamiento | P1 – Pulso ON, P2 – Retardo y ON, P3 – Ciclo ON/OFF, P4 – Espera y retardo |
| Pantalla | Digital, cuenta ascendente/descendente + indicador de estado |
| Memoria de parámetros | Permanente (se mantiene tras corte de energía) |

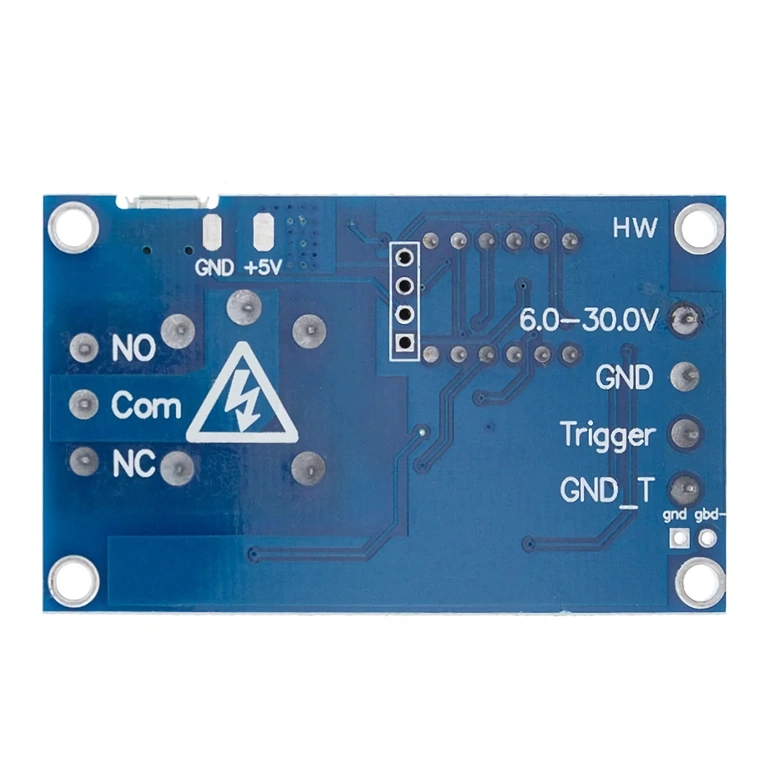

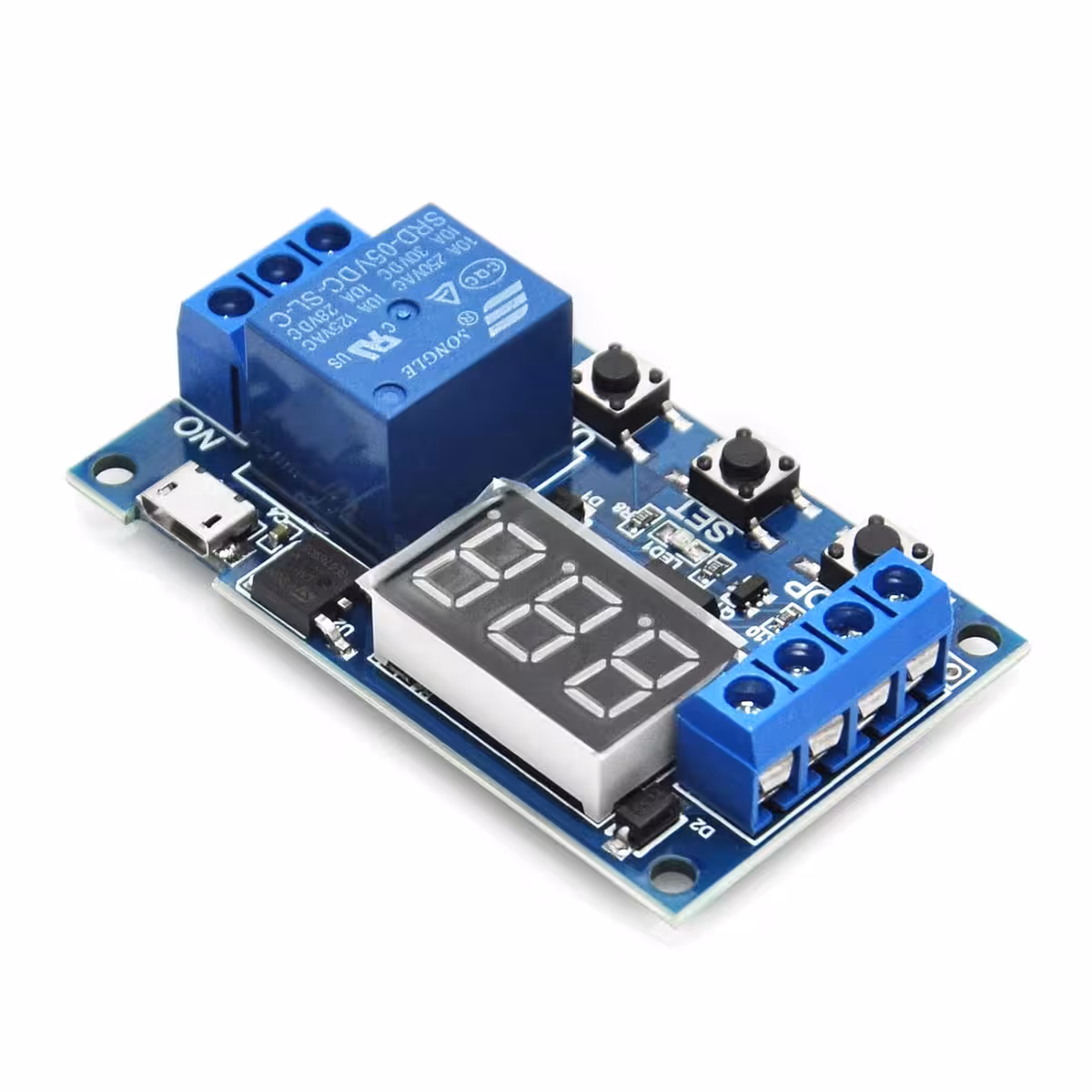

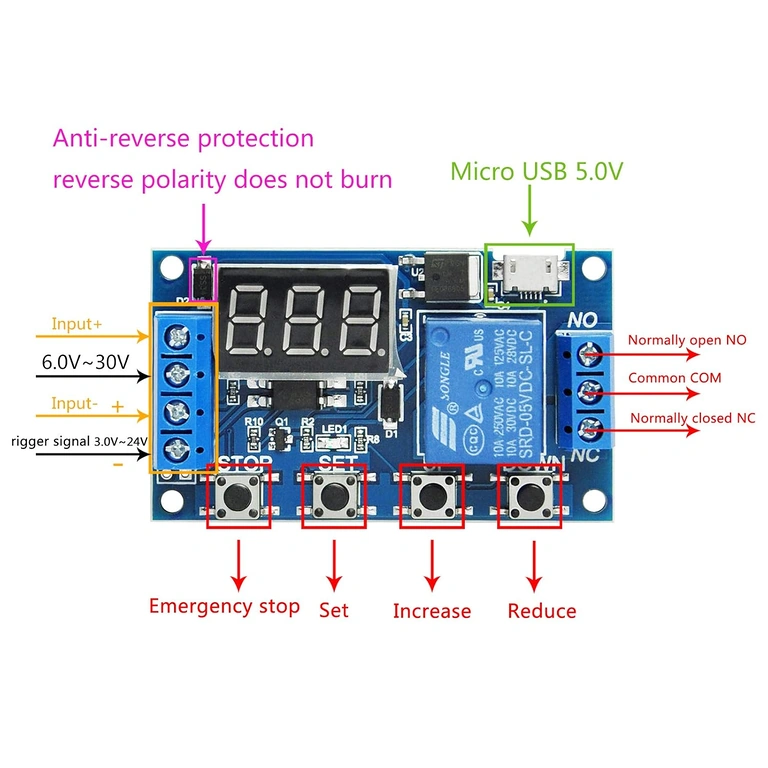

| Botones de control | SET / UP / DOWN / STOP |
| Dimensiones | 62 × 38 × 17 mm |
Instrucciones de programación y uso

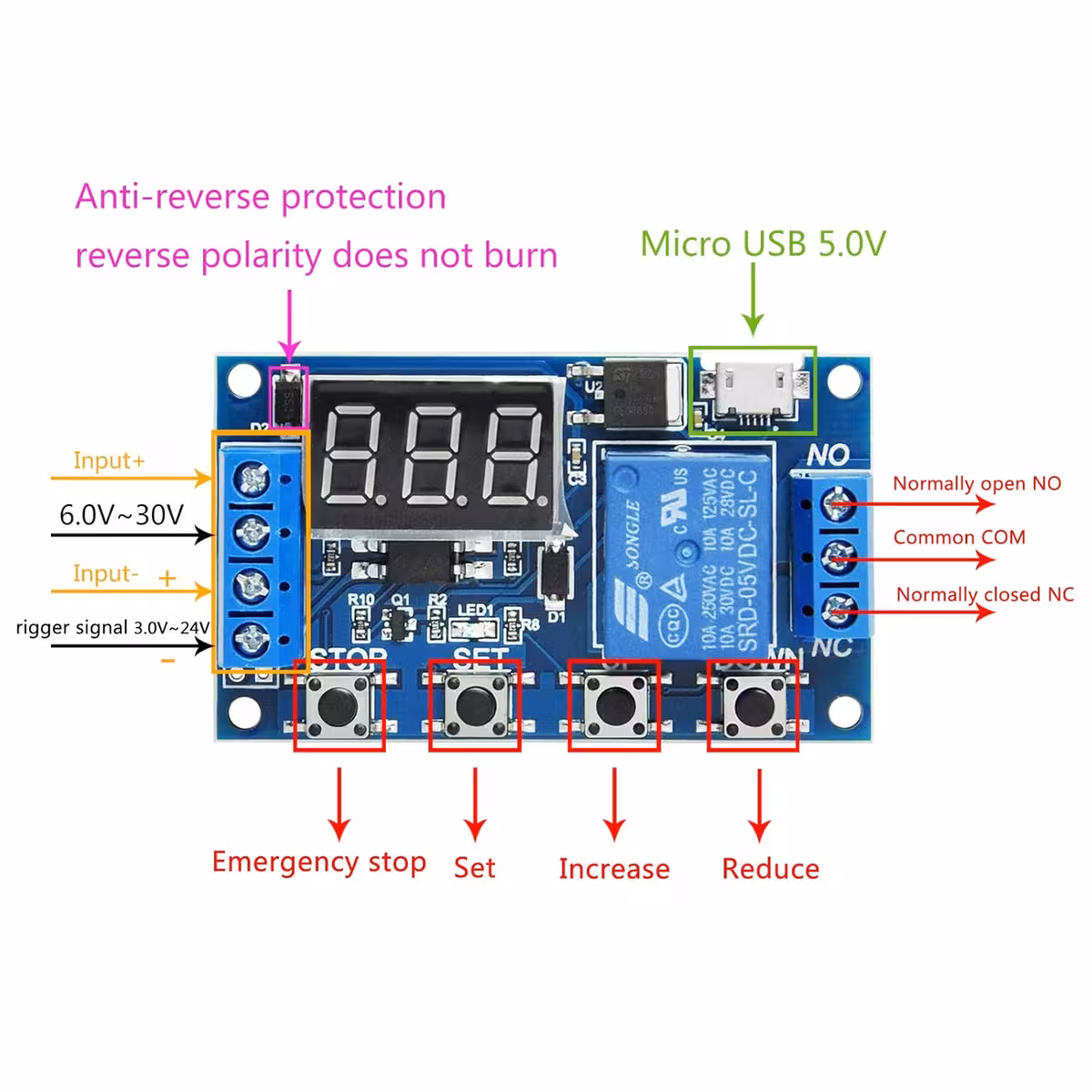

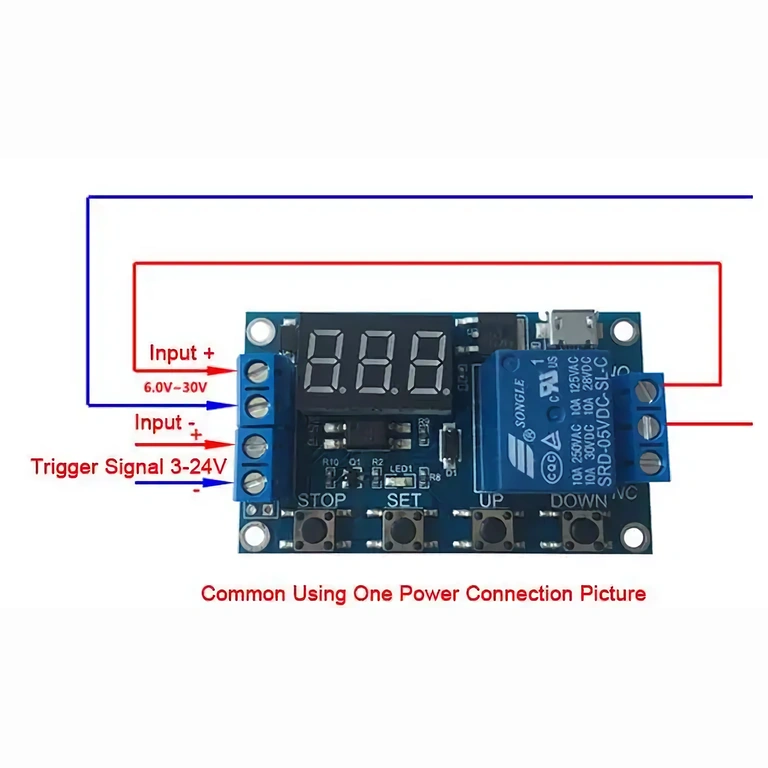

- Conecta la alimentación: 5V MicroUSB o 6–30V DC en los bornes. La pantalla se encenderá confirmando el funcionamiento.
- Mantén pulsado el botón SET durante 2 segundos para acceder al menú de selección de modo.
- Usa los botones UP y DOWN para navegar entre los modos P1, P2, P3 y P4. Pulsa brevemente SET para configurar los parámetros del modo elegido (OP, CL, LOP).
- Para cambiar la resolución temporal, pulsa brevemente el botón STOP en el menú de configuración; el punto decimal cambiará entre 0.1s / 1s / 1min. Ejemplo: el valor 03.2 equivale a 3.2 segundos.
- Tras introducir los valores, mantén pulsado SET durante 2 segundos para guardar la configuración y volver a la pantalla principal. Los parámetros quedarán almacenados permanentemente.
- El botón STOP en la pantalla principal permite conmutar el estado del relé manualmente y funciona como parada de emergencia en cualquier momento.
Contenido del paquete
- 1× Módulo relé temporizador programable con pantalla digital

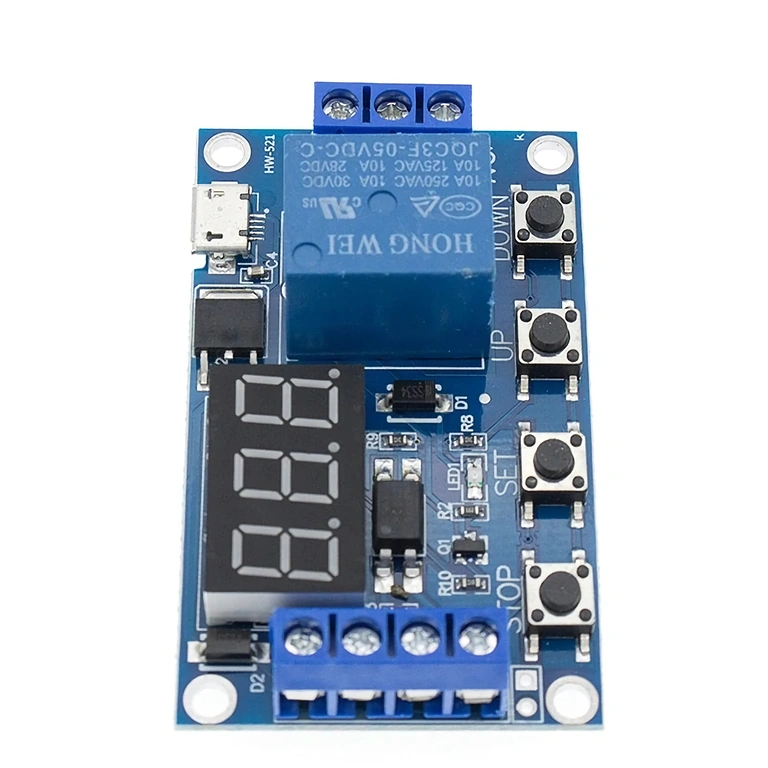

- Bornes para alimentación y salida de relé (preinstalados)
- Puerto MicroUSB para alimentación alternativa de 5V
Preguntas frecuentes
¿Puedo alimentar el módulo directamente desde una power bank por MicroUSB?
Sí. El puerto MicroUSB funciona a 5V estándar, por lo que cualquier power bank o cargador de móvil lo alimentará sin problemas. Es ideal para proyectos DIY portátiles o pruebas rápidas en el banco de trabajo.
¿Qué cargas puede conmutar el relé de forma segura?
El relé soporta hasta 5A a 30V DC o 220V AC. Para motores o bombas con picos de arranque elevados, recomendamos utilizar un contactor externo; el relé del módulo actuará entonces como señal de control, evitando sobrecargar el dispositivo.
¿Puede un pin de 3.3V de un ESP32 activar el módulo?
Sí. La entrada de disparo (trigger) admite señales High Level entre 3V y 24V DC, por lo que los pines digitales de 3.3V o 5V de Arduino, ESP32 o Raspberry Pi pueden activar el módulo directamente sin necesidad de circuitos adicionales.
¿Qué ocurre con los ajustes si se corta la corriente?
No se pierde nada. El módulo cuenta con memoria permanente, por lo que el modo seleccionado, los tiempos OP/CL y el número de ciclos LOP se guardan independientemente de los cortes de alimentación.
¿Cómo funciona el modo P3 y cómo limito los ciclos?
El modo P3 ejecuta un ciclo automático ON/OFF repetido. El parámetro LOP define el número de repeticiones; si se deja en 0, el ciclo será infinito. P3.1 se activa mediante señal externa, mientras que P3.2 comienza automáticamente al recibir alimentación.
