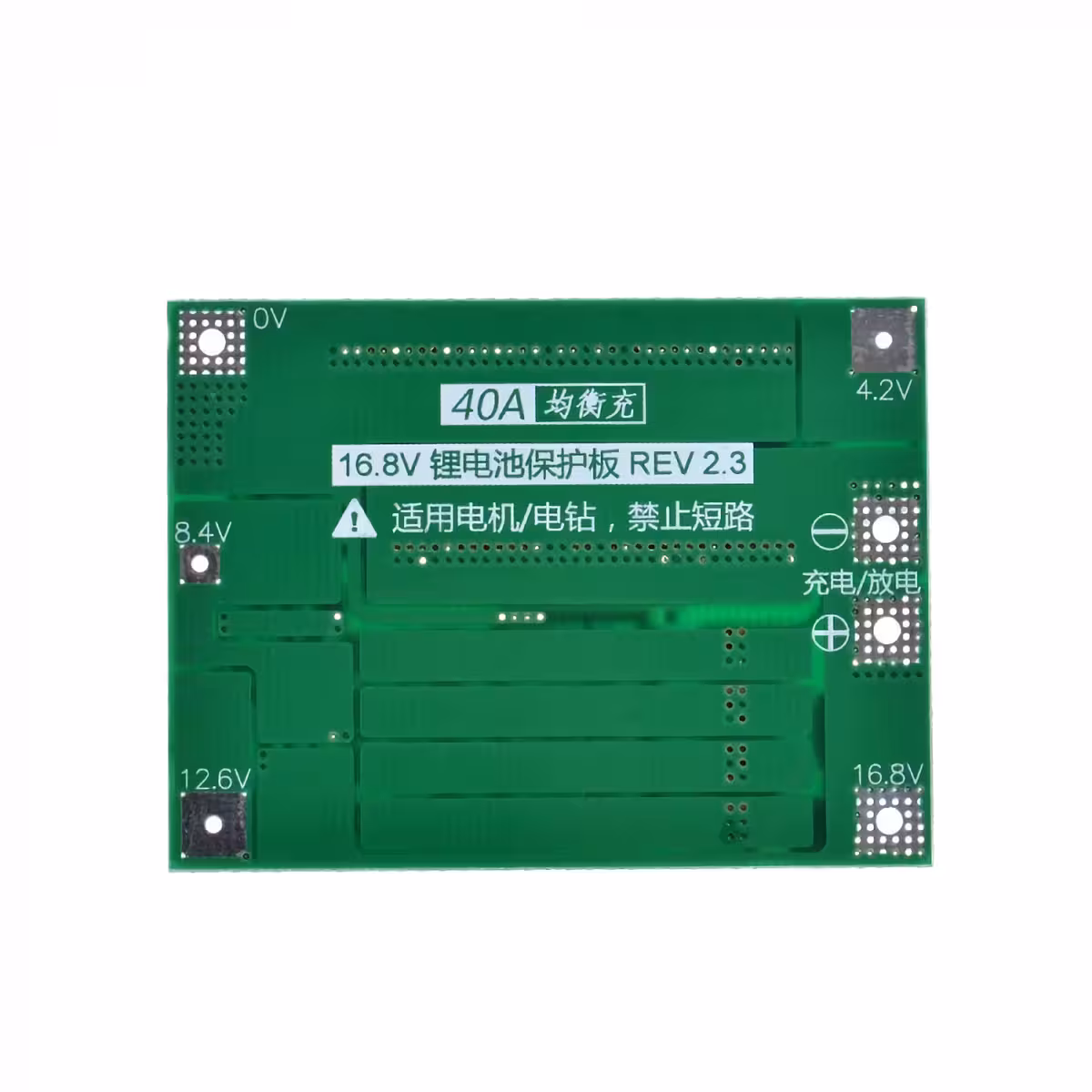

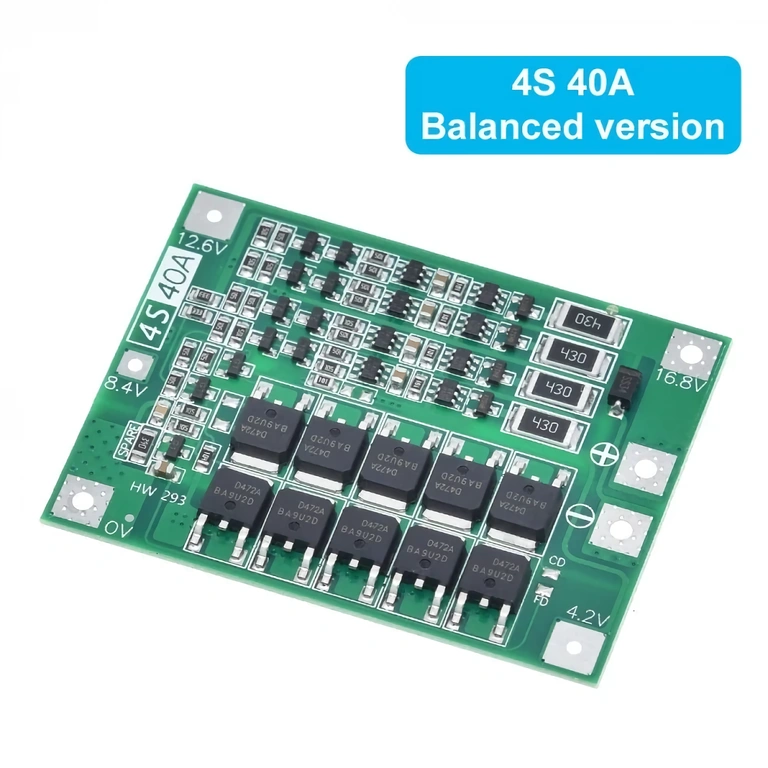

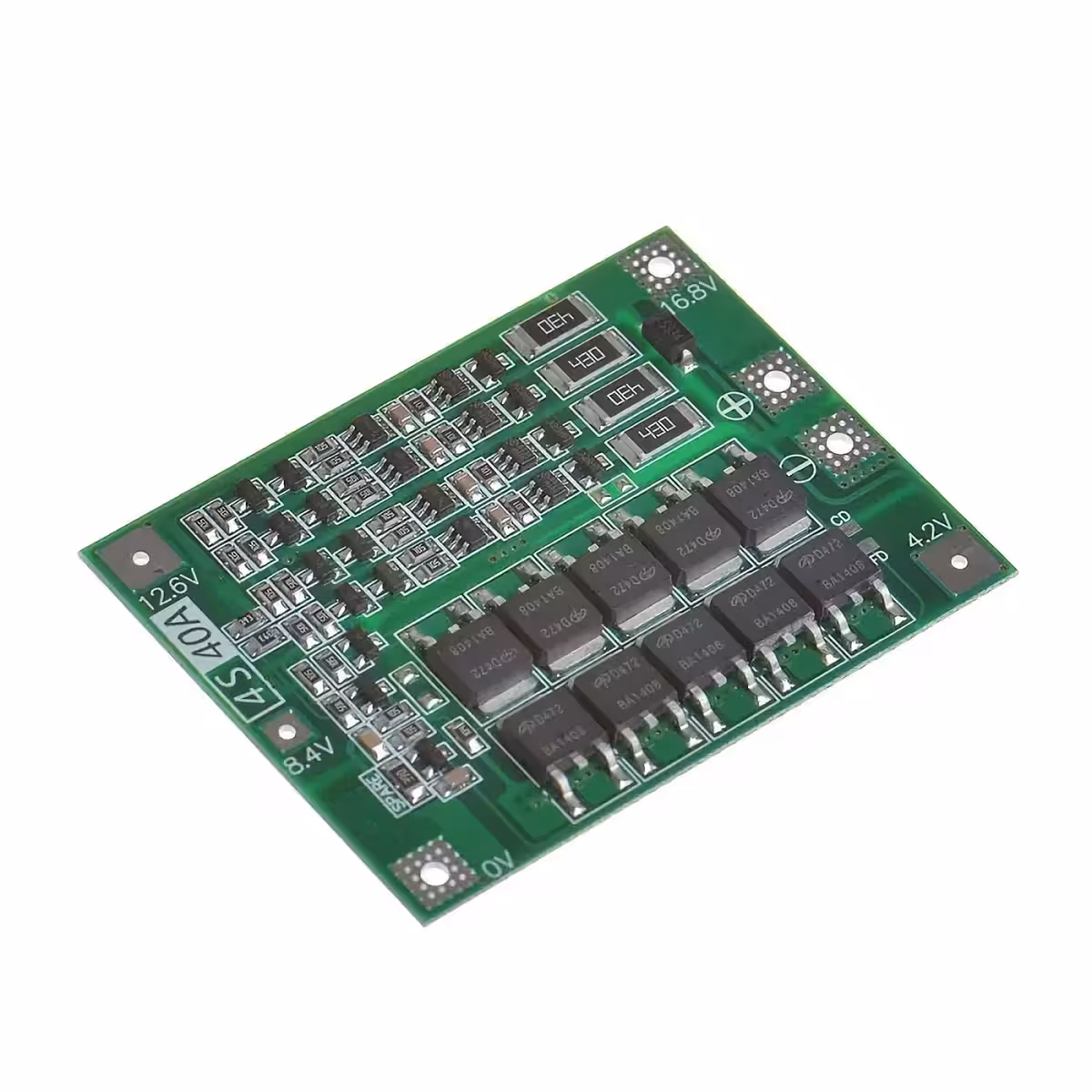

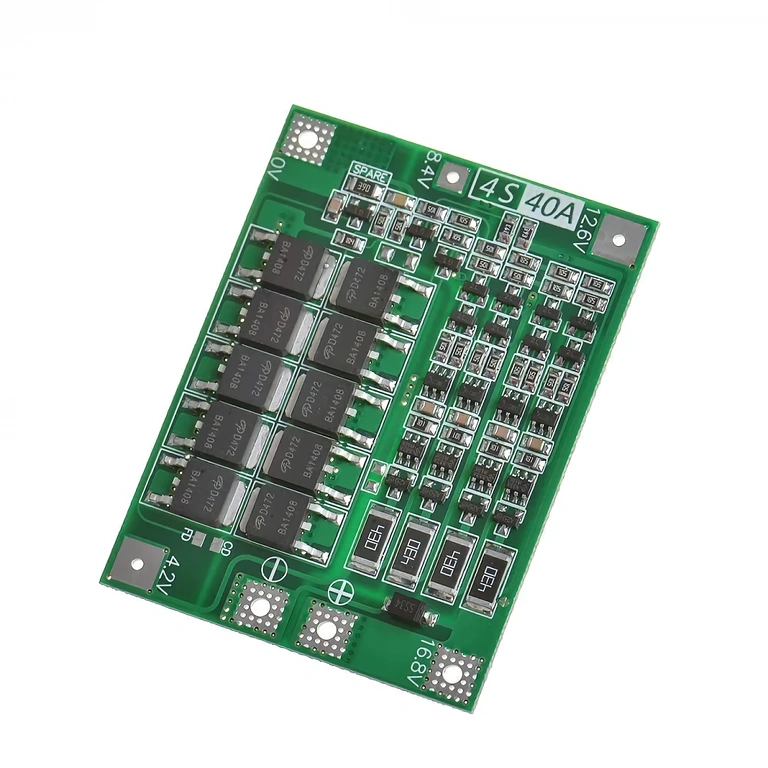

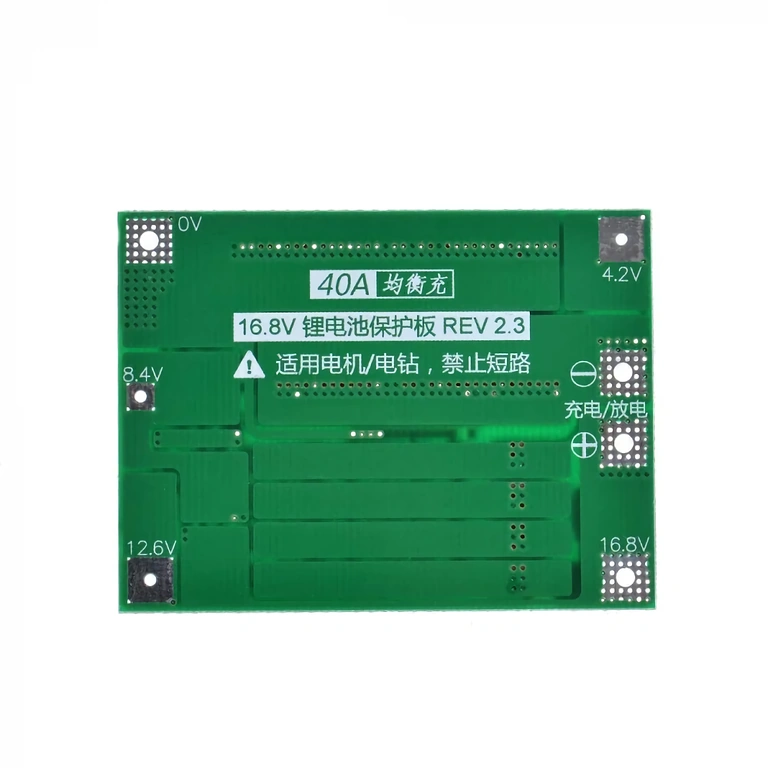

Módulo de Protección de Carga / Descarga BMS 4S – 4 Baterías 18650 Li-Ion 40A
El Módulo BMS 4S 40A garantiza la protección completa de paquetes de baterías Li-Ion 18650, compuestos por 4 celdas en serie (14.8V). Es ideal para aplicaciones como taladros, destornilladores eléctricos, drones, aspiradoras robot, coches RC u otros dispositivos alimentados con baterías de 14.8V.
Funciones y ventajas
- Protección contra sobrecarga y sobredescarga
- Limitación de corriente de descarga (40A continuo, 70A instantáneo)
- Protección contra cortocircuito y sobrecorriente
- Función de balanceo activo entre celdas – carga uniforme
- Controlador individual para cada celda
- Alto rendimiento y fiabilidad para aplicaciones exigentes
Modo de funcionamiento
Cada celda se monitorea de manera independiente. Cuando la diferencia de voltaje entre celdas supera 0.1V, la corriente de la celda más cargada se redirige a través de una resistencia, equilibrando todo el paquete. De este modo, todas las celdas alcanzan 4.2V simultáneamente durante la carga y 3.2V durante la descarga, prolongando la vida útil de las baterías.
Especificaciones técnicas BMS 4S 40A
| Voltaje de entrada | 16.8V – 18.1V DC |
|---|---|
| Corriente máxima de carga | 20A (continuo) |
| Corriente máxima de descarga | 40A (continuo), 70A (instantáneo) |
| Voltaje máximo por celda | 4.2V ± 0.03V |
| Voltaje mínimo por celda | 3.2V ± 0.1V |
| Número de MOSFET | 10 |
| Corriente de balanceo | 100 mA a 4.2V |
| Protecciones integradas | cortocircuito, sobrecorriente, balanceo |
| Dimensiones | 60 × 45 × 3.4 mm |
Aplicaciones recomendadas
- Destornilladores y taladros eléctricos
- Aspiradoras robot, drones
- Coches a control remoto, hoverboards
- Proyectos DIY con baterías Li-Ion 14.8V

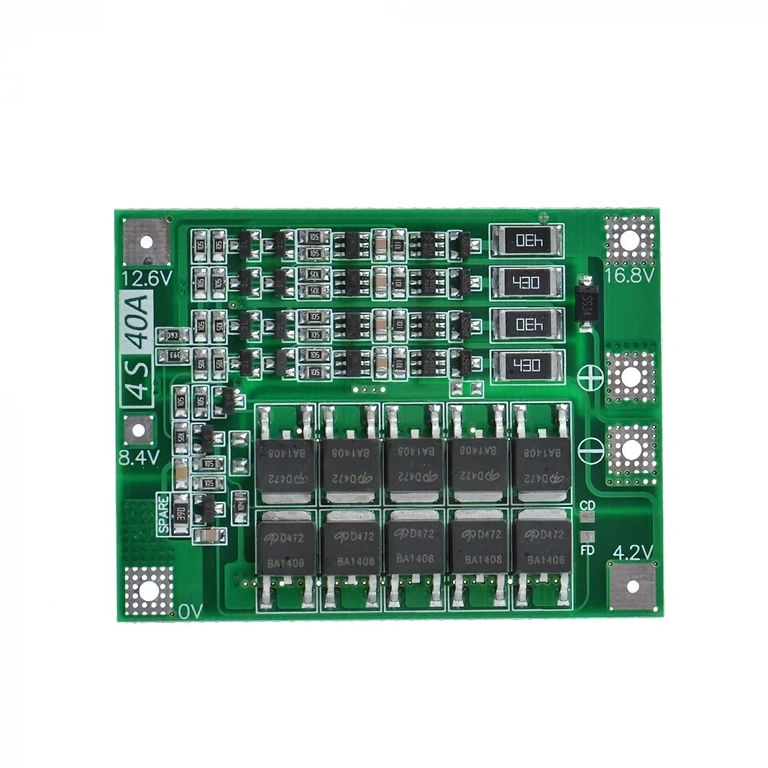

Galería de fotos – Módulo BMS 4S 40A
