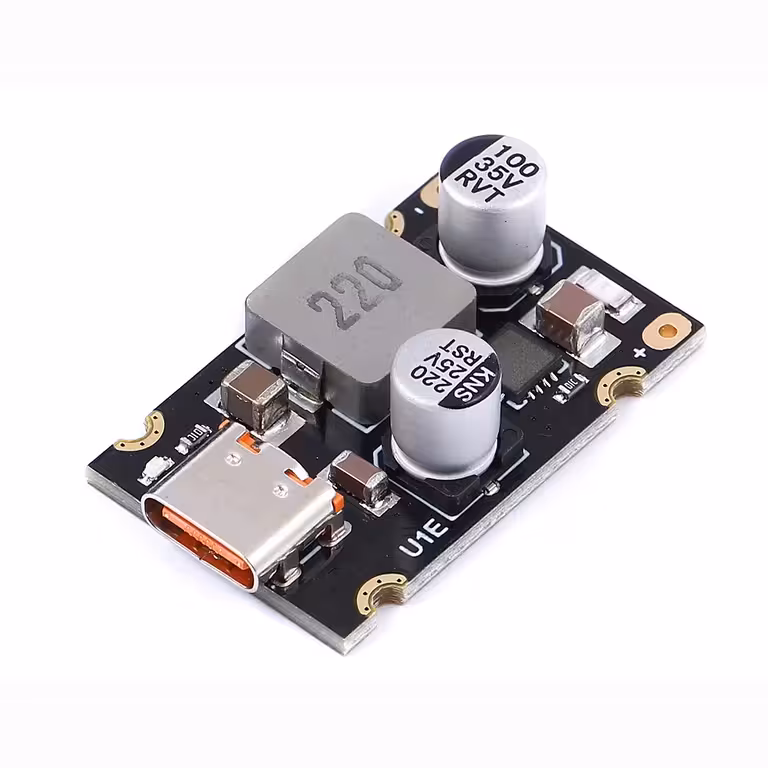

Módulo USB Type-C PD 65W para Power Bank DIY – potencia real en un formato de 20×20 mm
¿Quieres montar una batería externa de verdad y no una que solo sirva para smartphones? ¿O necesitas carga rápida USB-C en un proyecto propio sin depender de un adaptador comercial? Este módulo hace exactamente eso: 65W reales, protocolos universales y un tamaño tan compacto que cabe en cualquier sitio.
Nota: La tensión de salida no puede superar la tensión de entrada. Para conseguir una salida de 20V (necesaria para portátiles), la fuente de alimentación debe proporcionar un voltaje superior a 20V DC.
¿Por qué elegir este módulo? (Ventajas clave):
- 65W sin compromisos — carga portátiles compatibles con USB-C PD a velocidad máxima, no solo teléfonos
- Negociación automática de voltaje — de 3.3V a 21V, adaptado automáticamente a cada dispositivo conectado sin necesidad de ajustes manuales
- Compatible con cualquier smartphone moderno — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2: no hay móvil que se le resista en carga rápida
- Eficiencia del 92% al 97% — menos de un 3% de pérdidas se traduce en menos calor y mayor autonomía con la misma batería
- Consumo en vacío inferior a 3 mA — un factor crítico en power banks para evitar que la batería se descargue cuando no hay nada conectado
- Formato de 20×20 mm y 7 gramos — cabe sin problemas en cualquier carcasa impresa en 3D o caja estándar para power bank
Detalles y Rendimiento
El módulo admite en la entrada cualquier fuente DC de entre 8V y 30V: baterías de iones de litio (Li-Ion), LiFePO4 o fuentes de alimentación de laboratorio. En la salida, la interfaz USB Type-C negocia de forma automática el voltaje y la corriente con el dispositivo conectado, siguiendo los estándares PD3.1 y PPS y sin intervención por parte del usuario. El rizado de salida, inferior a 200 mV, garantiza una alimentación estable y libre de picos que puedan estresar la batería o los componentes electrónicos del dispositivo. Para cargas cercanas al límite de los 65W, se aconseja asegurar una buena ventilación o acoplar un pequeño disipador si se va a utilizar de forma continuada y segura.
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de entrada | DC 8 – 30 V |
| Voltaje de salida | 3.3 – 21 V (auto-negociado) |
| Potencia máxima | 65 W |
| Interfaz | USB Type-C |
| Protocolos compatibles | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Eficiencia de conversión | 92% – 97% |
| Rizado de salida | < 200 mV |
| Corriente sin carga | < 3 mA |
| Dimensiones | 20 × 20 mm |
| Peso | 7 g |
Contenido del Paquete
- 1 × Módulo de carga rápida USB Type-C PD 65W (20 × 20 mm)
Preguntas Frecuentes
¿Puedo utilizar este módulo para cargar un portátil mediante USB-C?
Sí, siempre que el portátil admita carga por USB-C Power Delivery y suministres a la entrada un voltaje superior a 20V DC. Ten en cuenta que la tensión de salida nunca puede superar a la de entrada al elegir la fuente o el paquete de baterías.
¿Qué fuente de alimentación necesito utilizar?
Para alcanzar la potencia máxima de 65W, requieres una fuente DC estable de entre 22V y 30V que sea capaz de entregar al menos 3A. Las baterías LiFePO4 o Li-Ion con el voltaje adecuado funcionan a la perfección en proyectos de power banks DIY.
¿Funciona también con teléfonos que no son compatibles con PD?
Sí. La compatibilidad con BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP y Samsung AFC cubre prácticamente la totalidad de los smartphones actuales. El módulo detecta por sí mismo el protocolo compatible y ajusta la carga.
¿Necesita disipador de calor?
Con cargas bajas y medias, su eficiencia de hasta el 97% mantiene la temperatura baja sin necesidad de refrigeración adicional. Si se usa de manera continuada cerca de los 65W, un pequeño flujo de aire o un disipador compacto alargarán notablemente la vida útil del módulo.
¿Las medidas de 20×20 mm son lo bastante pequeñas para un power bank DIY compacto?
Sí, sus dimensiones de 20×20 mm y sus 7 gramos de peso lo sitúan entre los módulos de 65W más compactos del mercado. Se integra sin dificultad en carcasas impresas en 3D o en cajas estándar para baterías externas.
