Interruptor táctil con sensor IR: enciende y regula la luz sin tocar nada
Manos ocupadas cocinando, guantes en el taller o necesidad de máxima higiene en el baño. Hay situaciones en las que un interruptor convencional resulta incómodo o poco práctico. Con este sensor, basta con un simple gesto de la mano a una distancia de 3 a 8 cm para encender, apagar o ajustar la intensidad de tu tira LED.
Nota: La configuración de fábrica es el modo ON/OFF. Las funciones avanzadas (dimmer, encendido/apagado gradual) se activan mediante la unión de los pines A, B, C o D en la placa, siguiendo las instrucciones de configuración detalladas a continuación.
¿Por qué elegir este modelo? (Ventajas clave):
- Cero contacto, cero suciedad: detecta el movimiento de la mano a 3–8 cm, evitando botones físicos y marcas de dedos en tus muebles.
- ON/OFF y dimmer en un solo módulo: un gesto rápido cambia el estado; un movimiento prolongado regula la intensidad sin necesidad de hardware adicional.
- Compatible con 5V, 12V y 24V DC: funciona con cualquier instalación LED estándar sin requerir adaptadores complejos.
- Soporta hasta 3A / 36W: potencia suficiente para alimentar entre 2 y 3 metros de tira LED de alta densidad o focos de iluminación auxiliar.
- Función Fade in / fade out activable: permite una transición suave de la luz, evitando cambios bruscos que fatigan la vista.
- Dimensiones compactas (50 × 12 × 7,9 mm): se integra fácilmente detrás de paneles, en perfiles de armarios o bajo espejos.
- Plug-and-play: listo para usar en modo ON/OFF nada más recibirlo, sin necesidad de programación ni software.
Detalles y Rendimiento
El sensor de proximidad por infrarrojos reacciona al instante al movimiento de la mano, sin verse afectado por la iluminación ambiental habitual. La salida PWM controla el voltaje de la carga LED de forma precisa, garantizando una regulación de intensidad fluida y sin saltos. El transistor integrado soporta 3A continuos, y su zona de detección calibrada (3–8 cm) minimiza las activaciones accidentales, incluso en espacios con movimiento de fondo.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de alimentación | 5V / 12V / 24V DC |
| Corriente máxima de salida | 3A |
| Potencia máxima | 36W |
| Tipo de sensor | Infrarrojos (IR) de proximidad |
| Distancia de detección | 3 – 8 cm |
| Modos de funcionamiento | ON/OFF, Dimmer (fade in/out) |
| Método de control | Gesto manual (touchless) |
| Compatibilidad de carga | LED DC (tiras, focos, módulos) |
| Dimensiones del módulo | 50 × 12 × 7,9 mm |
| Tipo de conexión | Cables soldados / pines en PCB |

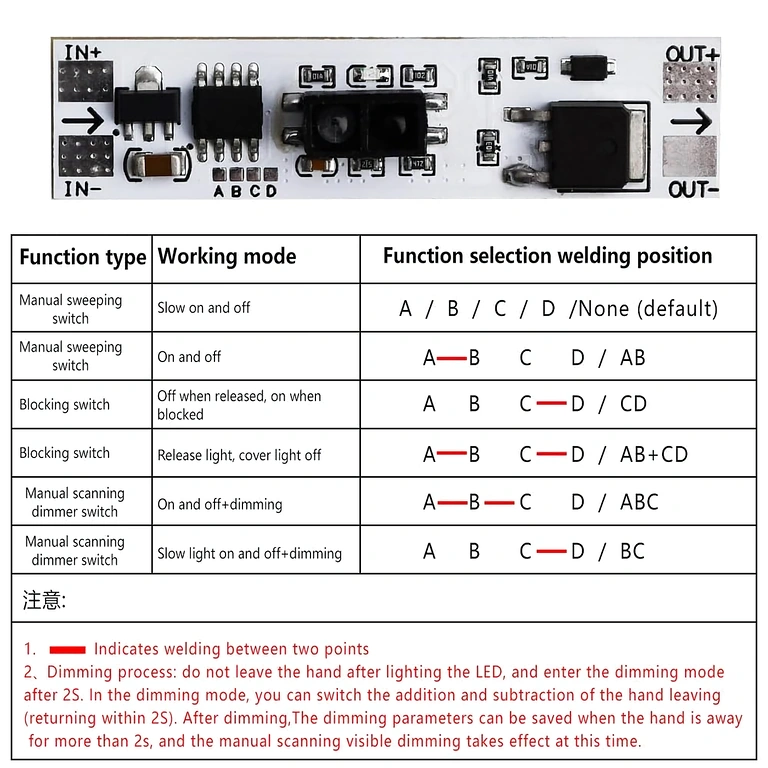

Instrucciones de configuración y uso
- Modo predeterminado (ON/OFF): Sin realizar ninguna modificación, el sensor enciende o apaga la luz con un gesto. No requiere configuración inicial.
- Activación del Dimmer: Une los pines A y B de la placa PCB para activar el modo dimmer. Un gesto corto enciende/apaga; mantener la mano frente al sensor regula la intensidad (arriba/abajo).
- Activación de Fade In / Fade Out: Une los pines C y D para lograr transiciones suaves al encender y apagar.
- Combinaciones avanzadas: Los pines A, B, C y D pueden combinarse según la ficha técnica del módulo para personalizar el comportamiento.

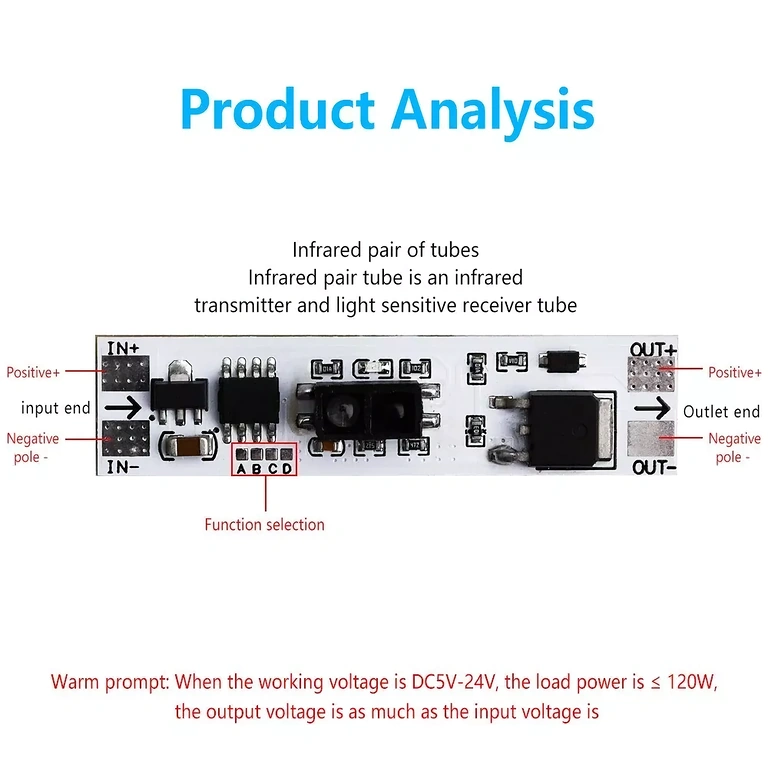

- Conexión eléctrica: Conecta el positivo (+) de la fuente a la entrada VCC, el negativo (–) a GND, y la salida OUT al terminal positivo de la carga LED. Asegura una masa común con la fuente de alimentación.
- Prueba: Conecta el módulo y acerca la mano a 3–8 cm. El LED indicador de la placa confirmará la detección.
Contenido del paquete
- 1 × Módulo interruptor táctil con sensor IR y dimmer
Preguntas frecuentes
¿Funciona con tiras LED estándar de 12V?
Sí, es totalmente compatible con tiras LED monocolor de 12V DC. Asegúrate de que la carga total no supere los 3A (máximo 36W a 12V).
¿Se activa accidentalmente al pasar cerca?
La zona de detección está calibrada para un rango corto de 3–8 cm. Evita instalarlo frente a superficies reflectantes o en zonas de paso muy estrechas.
¿Necesito software o programación?
No. Funciona directamente en modo ON/OFF. Las funciones extra se activan físicamente mediante puentes en la placa, sin necesidad de código ni aplicaciones.
¿Es compatible con bombillas E27 o enchufes de 230V?
No. Este módulo está diseñado exclusivamente para cargas DC (tiras LED, módulos o focos de 5V, 12V o 24V). No es apto para la red eléctrica doméstica de 230V AC.
