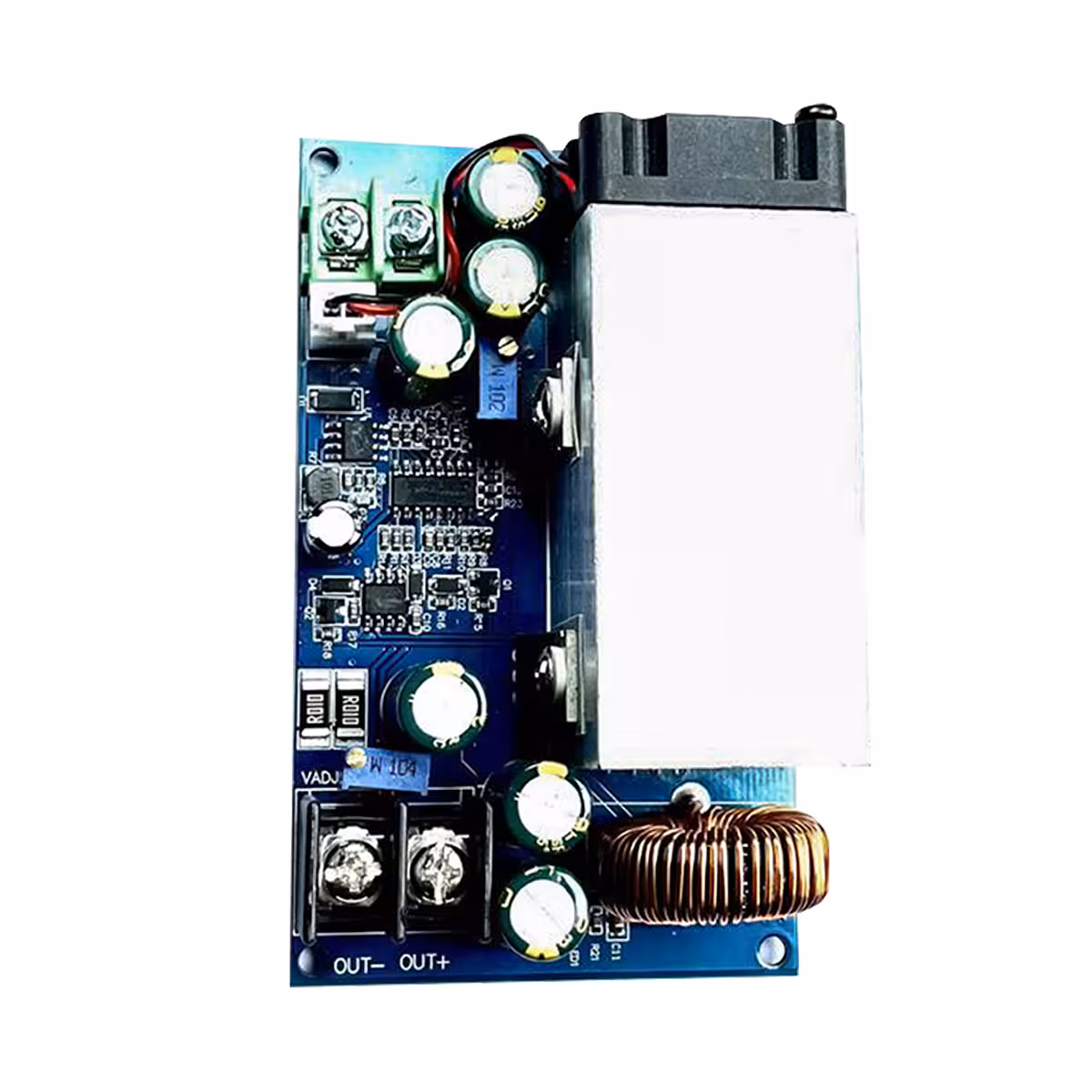

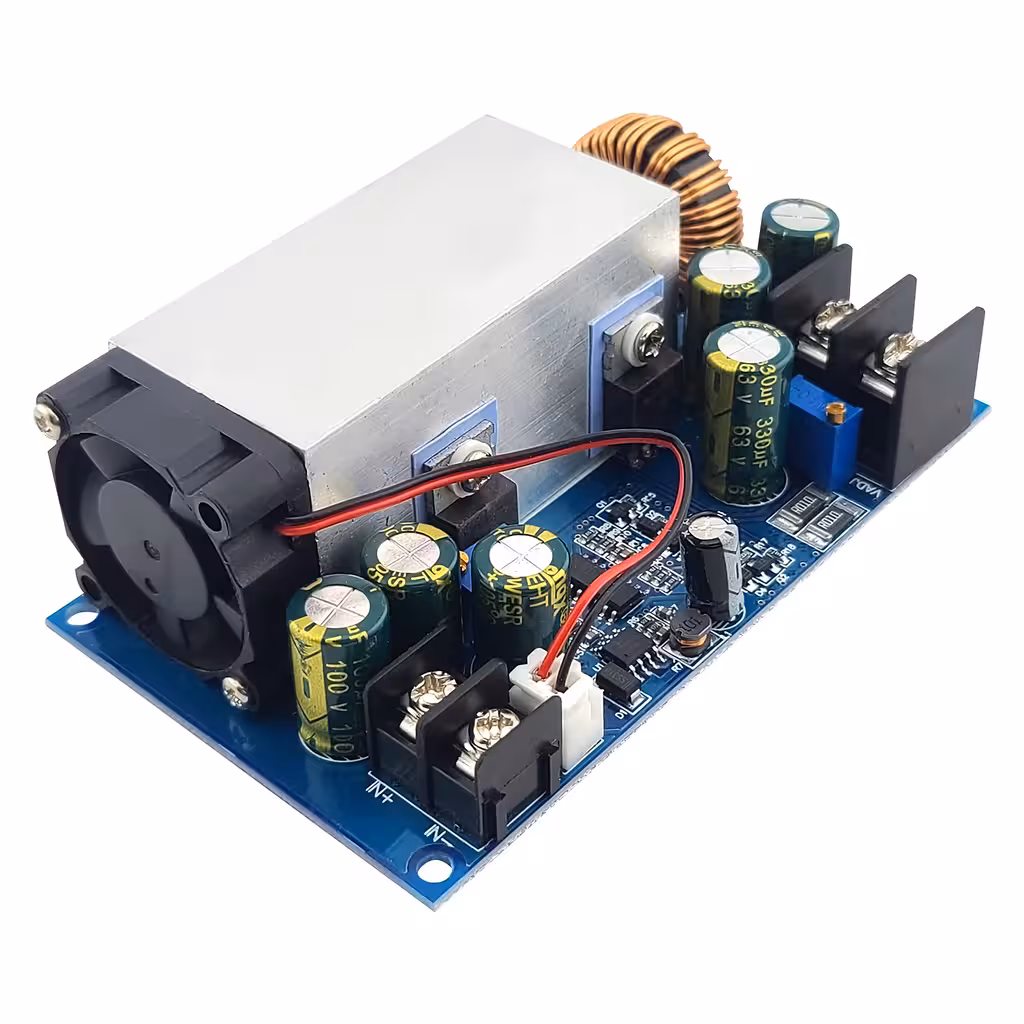

Convertidor DC-DC Step-Down 600W 25A – ajuste preciso CV/CC para alimentación y carga de baterías
¿Necesitas reducir una tensión continua sin perder potencia en forma de calor y sin tener que recurrir a dos módulos distintos? Este convertidor DC-DC step-down de 600W y 25A hace exactamente eso: controla de forma independiente tanto la tensión como la corriente en un único dispositivo compacto, ofreciendo una eficiencia de hasta el 95%.
Nota: El módulo funciona exclusivamente en modo step-down (reductor de tensión). La tensión de salida debe ser siempre inferior a la tensión de entrada. No incluye protección contra polaridad inversa.
¿Por qué elegir este modelo? (Ventajas clave):
- Ajuste doble CV/CC — controla la tensión y la corriente de forma independiente en un solo módulo, eliminando la necesidad de un limitador de corriente externo.
- Eficiencia de hasta el 95% — se pierde menos del 5% de la potencia en calor, lo que permite trabajar durante horas sin sobrecalentamiento bajo cargas moderadas.
- Amplio rango de entrada 12–75V — compatible con paneles solares, rectificadores, baterías de coche o fuentes de laboratorio sin necesidad de adaptadores adicionales.
- Salida ajustable 2.5–60V / 1–25A — ideal desde la alimentación de módulos Arduino hasta la carga de baterías de 48V o el control de motores pequeños.
- Potenciómetros multivuelta — el ajuste multivuelta proporciona una precisión muy superior a los modelos de una sola vuelta, donde un pequeño movimiento altera drásticamente el resultado.

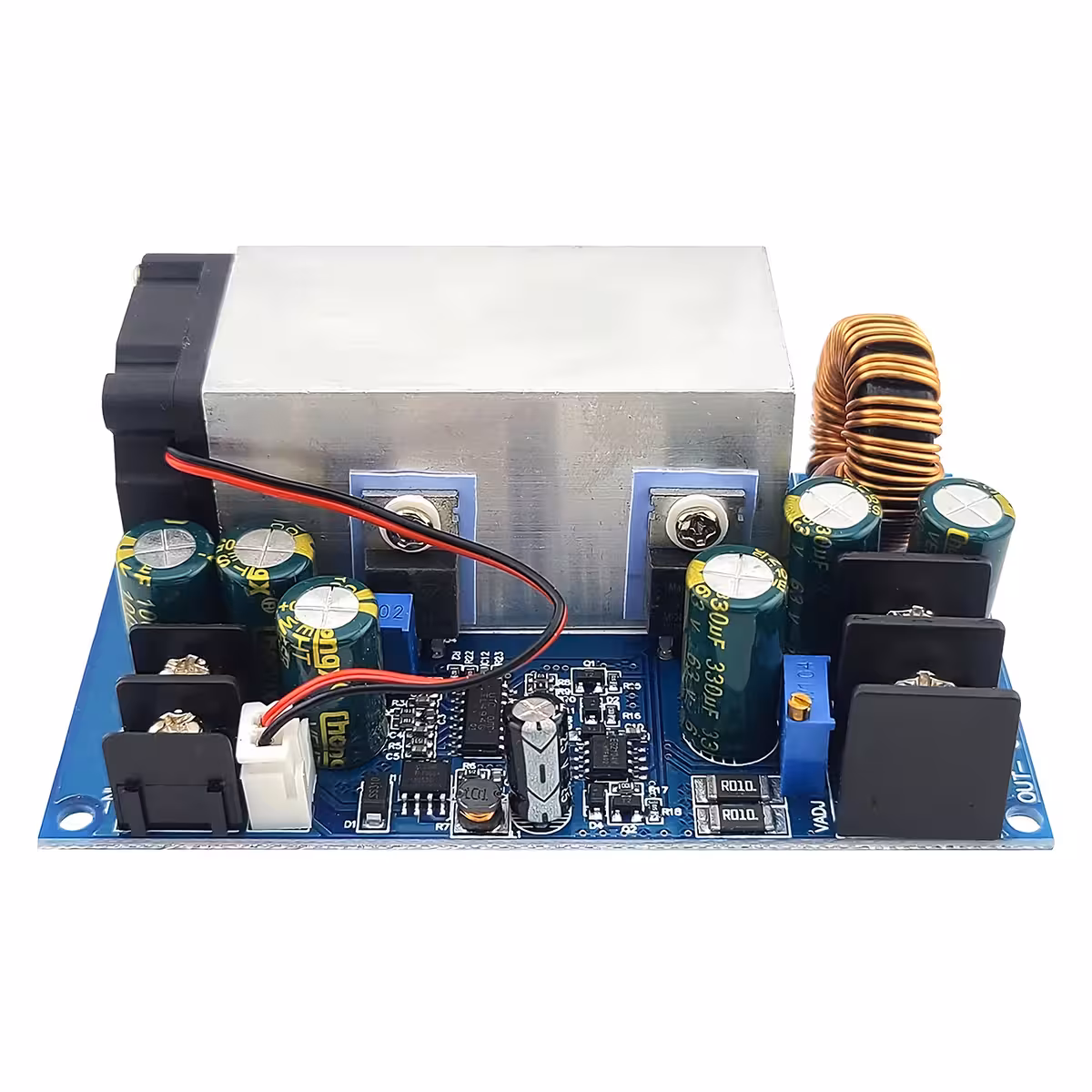

- Indicador LED azul — confirma visualmente que la salida está activa sin necesidad de usar el multímetro constantemente.
- Frecuencia de conmutación de 80 kHz — menor rizado (ripple) en la salida, componentes de filtrado más compactos y una señal más limpia para cargas sensibles.
Detalles y Rendimiento
La topología buck (step-down) con conmutación a 80 kHz garantiza un equilibrio óptimo entre eficiencia y calidad de la tensión de salida, manteniendo el rizado bajo incluso con corrientes elevadas. La potencia máxima es de 600W, aunque para un uso continuo recomendamos limitar la carga a 500W, especialmente si no se dispone de refrigeración activa. El ajuste se realiza mediante dos potenciómetros multivuelta — VIADJ para la tensión e IADJ para la corriente — permitiendo una configuración precisa y sin saltos bruscos. La protección contra cortocircuitos funciona mediante limitación automática en modo CC, sin necesidad de apagar el módulo por completo. Atención: para cargas inductivas (motores, bobinas, relés), es obligatorio instalar un diodo Schottky anti-retorno en la salida.
| Parámetro | Valor / Detalle |
|---|---|
| Potencia máxima | 600W (500W recomendado para uso continuo) |
| Corriente de salida | 1–25A ajustable |
| Tensión de entrada | 12–75V DC |
| Tensión de salida | 2.5–60V DC (exclusivamente step-down) |
| Modos de funcionamiento | CV (tensión constante) / CC (corriente constante) |
| Eficiencia | Hasta 95% |
| Frecuencia de conmutación | 80 kHz |
| Indicador de estado | LED azul (tensión de salida activa) |
| Protección cortocircuito | Limitación de corriente automática (CC) |
| Protección polaridad inversa | No incluida |
| Aplicaciones compatibles | Baterías, motores pequeños, módulos electrónicos, fuentes regulables |

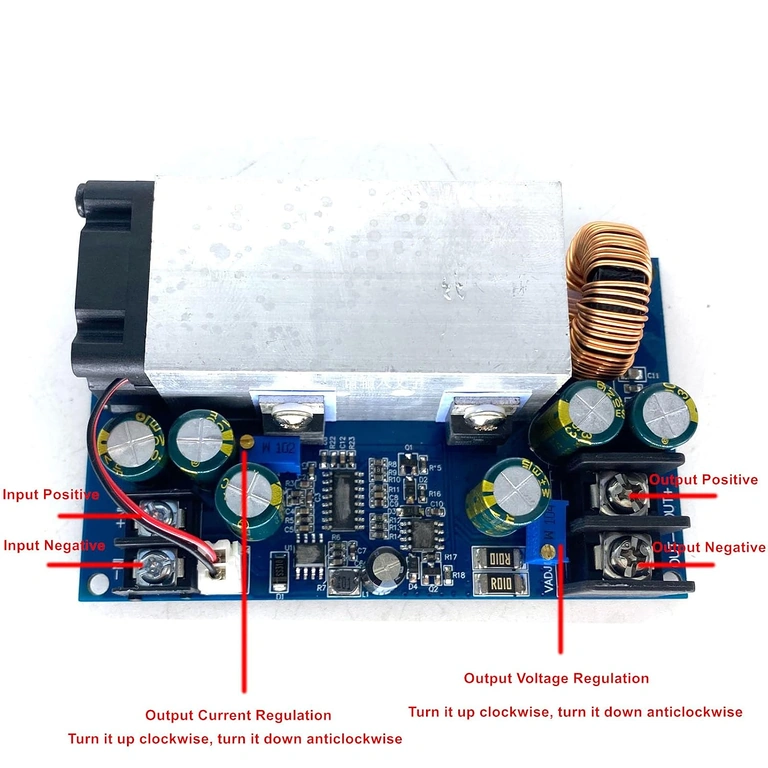

Instrucciones de configuración y uso
- Conecte la fuente de alimentación a la entrada respetando la polaridad (+ y −); verifique con un multímetro antes de encender.
- Ajuste IADJ al mínimo: gire completamente en sentido antihorario (aproximadamente 10 vueltas) antes de conectar la carga.
- Ajuste VIADJ: sentido horario para aumentar la tensión de salida, sentido antihorario para reducirla. Confirme el valor con el multímetro.
- Conecte la carga y aumente gradualmente IADJ hasta alcanzar la corriente deseada, monitorizando con el amperímetro.
- No conecte la masa de entrada directamente con la masa de salida sin conocer el esquema del circuito alimentado.
- Para cargas inductivas (motores, bobinas), monte un diodo Schottky anti-retorno en paralelo con la carga, con el cátodo orientado hacia el positivo.

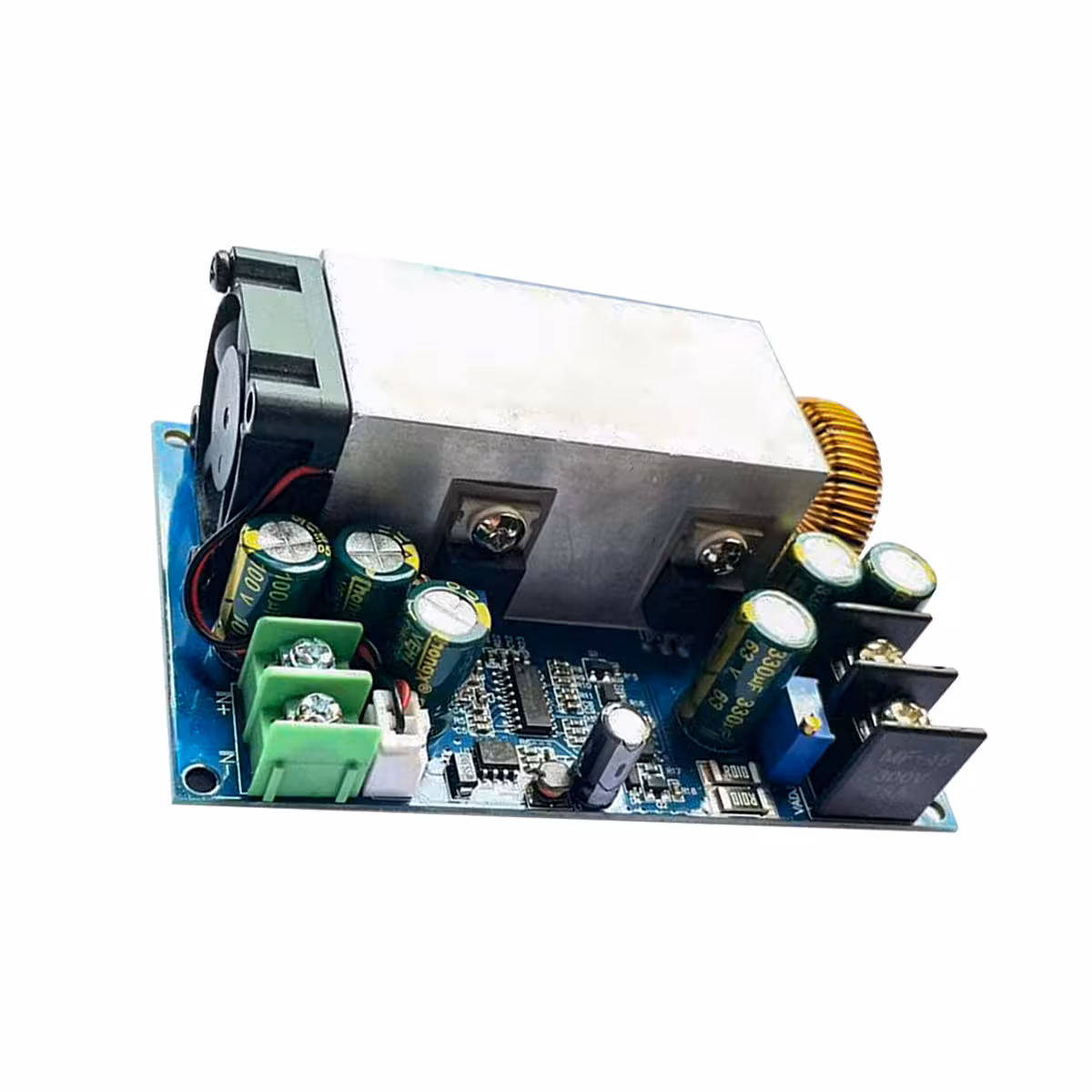

- Para cargas cercanas a los 500W, asegure una refrigeración activa (ventilador) para mantener la temperatura dentro de límites seguros.
Contenido del paquete
- 1 × Módulo DC-DC Step-Down 600W 25A CV/CC
Preguntas frecuentes
¿Puedo usar este convertidor para elevar la tensión?
No. El módulo funciona exclusivamente en modo step-down (reductor). La tensión de salida debe ser siempre inferior a la de entrada. Para conversiones step-up, necesitará un convertidor boost.
¿Qué sucede si invierto la polaridad en la entrada?
El módulo no dispone de protección contra polaridad inversa. Una conexión incorrecta puede dañar irreversiblemente los componentes internos. Verifique siempre la polaridad con un multímetro antes de alimentar el dispositivo.
¿Es obligatorio el diodo anti-retorno para cargar baterías?
Sí. Sin él, la corriente puede circular en sentido inverso a través del módulo cuando la fuente está desconectada, dañando los transistores internos. Utilice un diodo Schottky dimensionado para la corriente de trabajo.
¿Puedo alimentar motores DC directamente desde este módulo?
Sí, siempre que instale un diodo Schottky anti-retorno en paralelo con el motor. La corriente de arranque no debe superar los 25A y la potencia continua debe mantenerse por debajo de los 500W.
¿Cuándo necesito refrigeración adicional?
Para cargas superiores a 300W o en entornos con temperaturas elevadas, instale un ventilador sobre el módulo. Sin refrigeración forzada, la temperatura de los componentes aumenta rápidamente y la vida útil del dispositivo se reduce significativamente.
