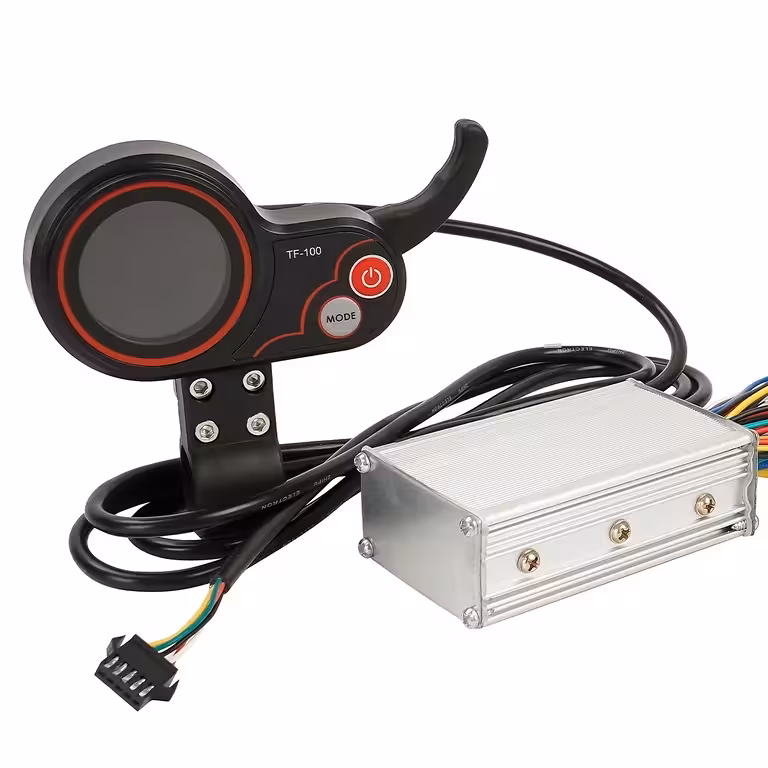

Centralita brushless 20A con pantalla TF-100: mejora definitiva para tu patinete o bicicleta eléctrica
¿Notas que el patinete da tirones, la pantalla antigua ha dejado de responder o simplemente buscas un extra de potencia? Un controlador brushless de calidad marca la diferencia entre un trayecto frustrante y una experiencia fluida. Este kit de 20A es compatible con voltajes de 24V y 36V y motores de entre 350W y 1000W, adaptándose a prácticamente cualquier configuración estándar del mercado.
Nota: El paquete incluye la centralita y el display LCD TF-100. Comprueba la compatibilidad de los conectores con tu modelo de patinete antes de realizar la compra.
¿Por qué elegir este modelo? (Ventajas principales):
- Compatibilidad 24V / 36V — funciona con las baterías más habituales del mercado sin necesidad de adaptaciones
- Potencia de 350W a 1000W — sustituye directamente al controlador original en casi cualquier patinete o e-bike de uso urbano
- Autoaprendizaje (Self-learning) automático — detecta y ajusta por sí solo el sentido de giro del motor, evitando daños por una mala conexión
- Display LCD TF-100 incluido — menú P-Settings con más de 16 parámetros configurables, desde el límite de corriente hasta el control de crucero, todo desde una pantalla clara
- Freno E-ABS + Freno de nivel bajo — frenada electrónica progresiva que reduce el desgaste de las pastillas y mejora el control en ciudad
- Soporte PAS nativo — compatible con sistemas de asistencia al pedaleo, perfecto para bicicletas eléctricas con sensor de cadencia
- Bloqueo eléctrico integrado — función de cierre eléctrico (electric door lock) para una capa extra de seguridad frente a arranques imprevistos
Detalles y Rendimiento
Su arquitectura brushless BLDC con compatibilidad para sensores Hall (6 hilos) garantiza un control suave del motor a cualquier régimen, sin tirones al arrancar ni calentones a velocidad sostenida. El límite de corriente ajustable mediante el parámetro P14 (1–20A) te permite regular la entrega de potencia según tu peso o el tipo de vía. Por su parte, la protección por baja tensión (P15) evita descargas profundas, prolongando notablemente la vida útil de tu batería.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión compatible | 24V / 36V |
| Potencia de motor soportada | 350W / 500W / 800W / 1000W |
| Corriente nominal | 20A |
| Tipo de motor | Brushless (BLDC) |
| Sensores Hall | Sí – 6 hilos |
| Display incluido | LCD TF-100 |
| Frenada electrónica | E-ABS Brake + Low Level Brake |
| Pedal Assist System (PAS) | Sí |
| Autoaprendizaje de giro de motor | Sí – automático |
| Cruise Control | Sí (P17) |
| Luz delantera + Claxon | Control integrado desde la centralita |
| Bloqueo eléctrico | Electric door lock – Sí |
| Protocolo de comunicación | Configurable (P20) |
| Vehículos compatibles | Patinete eléctrico / Bicicleta eléctrica |
Instrucciones de Programación y Uso
La pantalla TF-100 permite una configuración avanzada directamente desde el manillar. Para acceder al menú P-Settings, mantén pulsados simultáneamente los botones Power y Mode durante 2 o 3 segundos.
| Parámetro | Descripción |
|---|---|
| P01 | Brillo de la pantalla (1–3) |
| P02 | Unidades de medida: KM / MPH |
| P03 | Voltaje del sistema (24V / 36V) |
| P04 | Suspensión automática (Sleep: 0–60 min) |
| P06 | Diámetro de rueda |
| P07 | Número de imanes del motor |
| P09 | Modo de arranque: instantáneo / con impulso (kick) |
| P10 | Modo de conducción |
| P11 | Sensibilidad del freno electrónico |
| P12 | Nivel de aceleración (0–5) |
| P14 | Límite de corriente (1–20A) |
| P15 | Protección por voltaje mínimo de batería |
| P17 | Control de crucero |
| P18 | Calibración de velocidad |
| P19 | Modo de marchas |
| P20 | Protocolo de comunicación |
Para realizar la instalación física del controlador, sigue estos pasos:
- Conecta los cables de fase respetando el código de colores (los colores deben coincidir entre la centralita y el motor)
- Conecta la batería: rojo = (+), negro = (–)
- Conecta el acelerador (throttle) y el bloqueo eléctrico
- Conecta los cables Hall si tu motor cuenta con sensores Hall
- Une los cables de autoaprendizaje para que el sistema detecte automáticamente el sentido de giro:
- Si la rueda gira en el sentido correcto → desconecta los cables de autoaprendizaje
- Si la rueda gira al revés → mantén los cables unidos hasta que el sentido se invierta de forma automática
- Conecta los accesorios opcionales (luz, claxon, freno, PAS) según tus necesidades
Contenido de la Caja
- 1x Centralita brushless 20A (24V / 36V)
- 1x Display LCD TF-100
Preguntas Frecuentes
¿Es compatible con mi motor de 500W y 36V?
Sí. El controlador admite motores brushless de entre 350W y 1000W, con voltajes de 24V y 36V. Eso sí, asegúrate de verificar la compatibilidad de los conectores físicos con tu modelo antes de proceder al montaje.
¿Qué ocurre si conecto mal los cables de fase?
La función de autoaprendizaje detecta automáticamente el sentido de giro. Si el motor arranca hacia atrás, solo tienes que seguir el procedimiento de autoaprendizaje indicado anteriormente, sin riesgo de estropear ningún componente.
¿La pantalla TF-100 viene incluida o se compra aparte?
Viene incluida en el pack. Recibes la centralita y el display LCD TF-100 juntos, listos para instalar.
¿Se puede montar en una bicicleta eléctrica o solo sirve para patinetes?
Sí, es apto para cualquier bicicleta eléctrica equipada con un motor brushless BLDC dentro del rango de potencia compatible. Además, al incluir soporte PAS nativo, va genial en bicis con sensor de pedaleo.
¿Cómo configuro el voltaje de mi batería en el TF-100?
Accede al menú P-Settings (mantén pulsados Power y Mode durante 2 o 3 segundos) y modifica el parámetro P03 seleccionando el valor correspondiente a tu batería: 24V o 36V.
