BMS 16S 60V 30A: protección integral para la batería de tu vehículo eléctrico
La batería de un patinete o bicicleta eléctrica no suele fallar de forma repentina, sino que se degrada progresivamente, celda a celda, debido a desequilibrios de tensión, sobrecargas constantes o cortocircuitos sin protección. Este módulo BMS 16S 60V 30A detiene estos procesos antes de que se conviertan en un problema grave para tu equipo.
Nota: Esta placa funciona en configuración de puerto común (common port), lo que significa que la carga y descarga se realizan a través de los mismos terminales (B- y P-). Es compatible exclusivamente con packs de 16 celdas Li-ion conectadas en serie.
¿Por qué elegir este modelo? (Ventajas clave):
- Protección 4-en-1 simultánea: Supervisa en tiempo real la sobrecarga, la descarga excesiva, la sobreintensidad y los cortocircuitos sin necesidad de intervención manual.
- Balanceo pasivo de las 16 celdas: Iguala la tensión durante cada carga, evitando el desgaste desigual que reduce la autonomía entre un 20% y un 30% con el paso del tiempo.
- Sensor térmico integrado: Interrumpe el circuito automáticamente en caso de sobrecalentamiento y lo reactiva una vez que la temperatura vuelve a niveles seguros.
- 30A continuos, 50A de pico: Soporta sin problemas motores de scooter o e-bike de hasta 2500W, incluso en arranques bruscos o pendientes pronunciadas.
- Puerto común para un cableado sencillo: Utiliza un único par de terminales para carga y descarga, ideal para vehículos que no cuentan con un puerto de carga dedicado.
- Compatibilidad universal con Li-ion: Funciona perfectamente con celdas ternarias, LiMn y LiCoO2 de 3.7V nominales sin necesidad de ajustes adicionales.
Detalles y rendimiento
El módulo integra un circuito de protección multinivel con MOSFETs de potencia, diseñados para gestionar una corriente continua de 30A y picos de hasta 50A sin sobrecalentarse. El umbral de corte por sobrecarga es de 4.25V por celda, mientras que la protección contra descarga profunda actúa a 2.6V por celda, valores calibrados para maximizar la vida útil de tus baterías. La función de balanceo pasivo redistribuye la energía entre las celdas durante la fase de carga, corrigiendo cualquier desequilibrio antes de que sea irreversible.
| Parámetro | Valor / Detalle |
|---|---|
| Modelo | BMS 16S 60V 30A (puerto común) |
| Configuración | 16 celdas Li-ion en serie |
| Tensión nominal | 60V (hasta 2500W) |
| Corriente continua de descarga | 30A |
| Corriente de pico de descarga | 50A |
| Corriente máxima de carga | 30A |
| Protección sobrecarga | 4.25V / celda |
| Protección descarga profunda | 2.6V / celda |
| Protección térmica | Sí, sensor incluido |
| Balanceo de celdas | Sí, pasivo |
| Compatibilidad química | Li-ion ternaria, LiMn, LiCoO2 (3.7V nominal) |
| Tipo de puerto | Puerto común (carga + descarga vía B- y P-) |

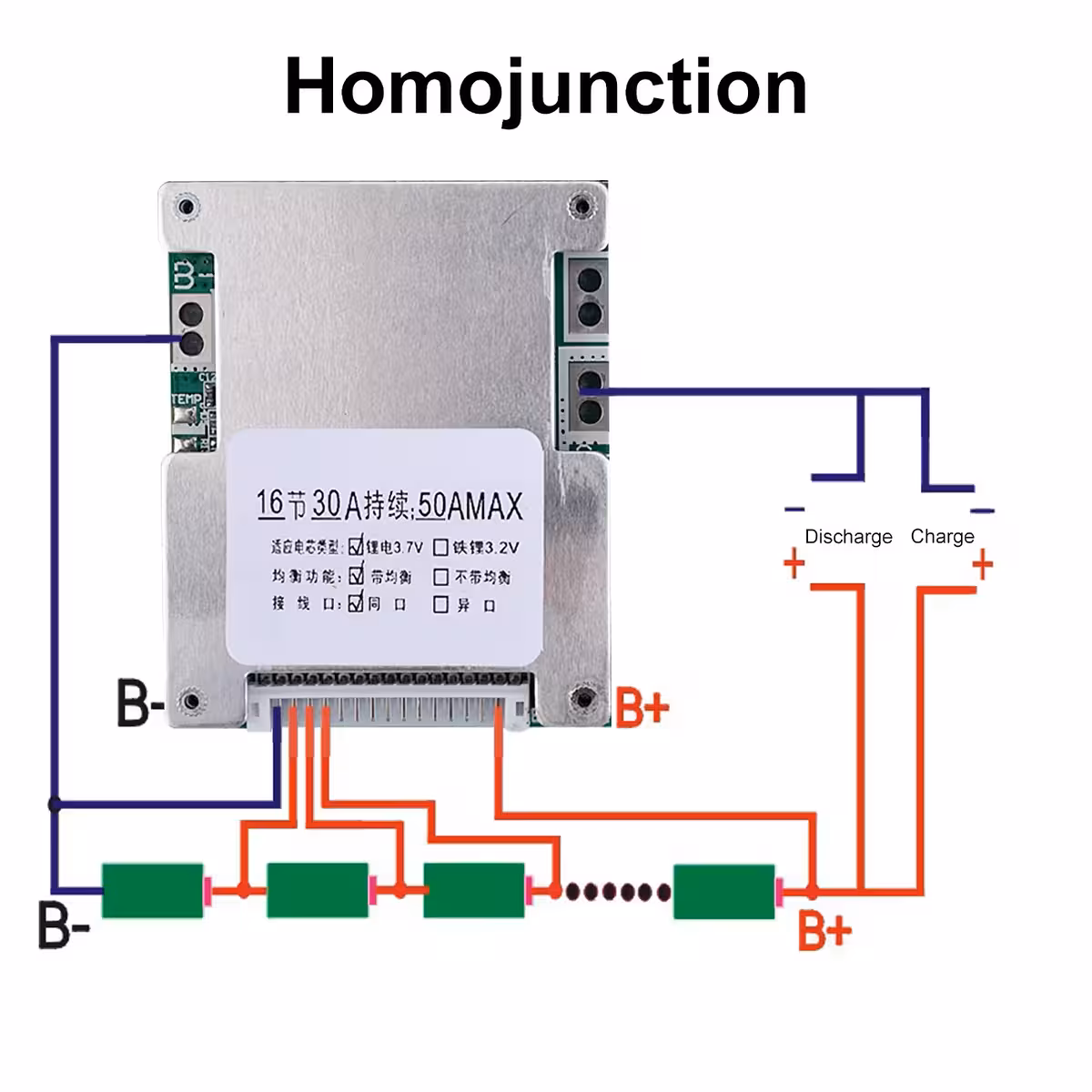

Instrucciones de instalación y uso
- Conecta los cables de monitorización (balanceo) a cada una de las 16 celdas Li-ion, respetando estrictamente el orden del esquema incluido.
- Suelda el terminal B- al polo negativo del pack de baterías.
- Conecta el conector del cableado de balanceo a la placa BMS.
- Conecta el B+ al polo positivo de la batería y el P- al puerto común de carga/descarga.
- Verifica la tensión de salida con un multímetro antes del primer uso.
- Conecta el cargador y supervisa los primeros 2 o 3 ciclos completos para permitir que el BMS realice el balanceo inicial de las celdas.

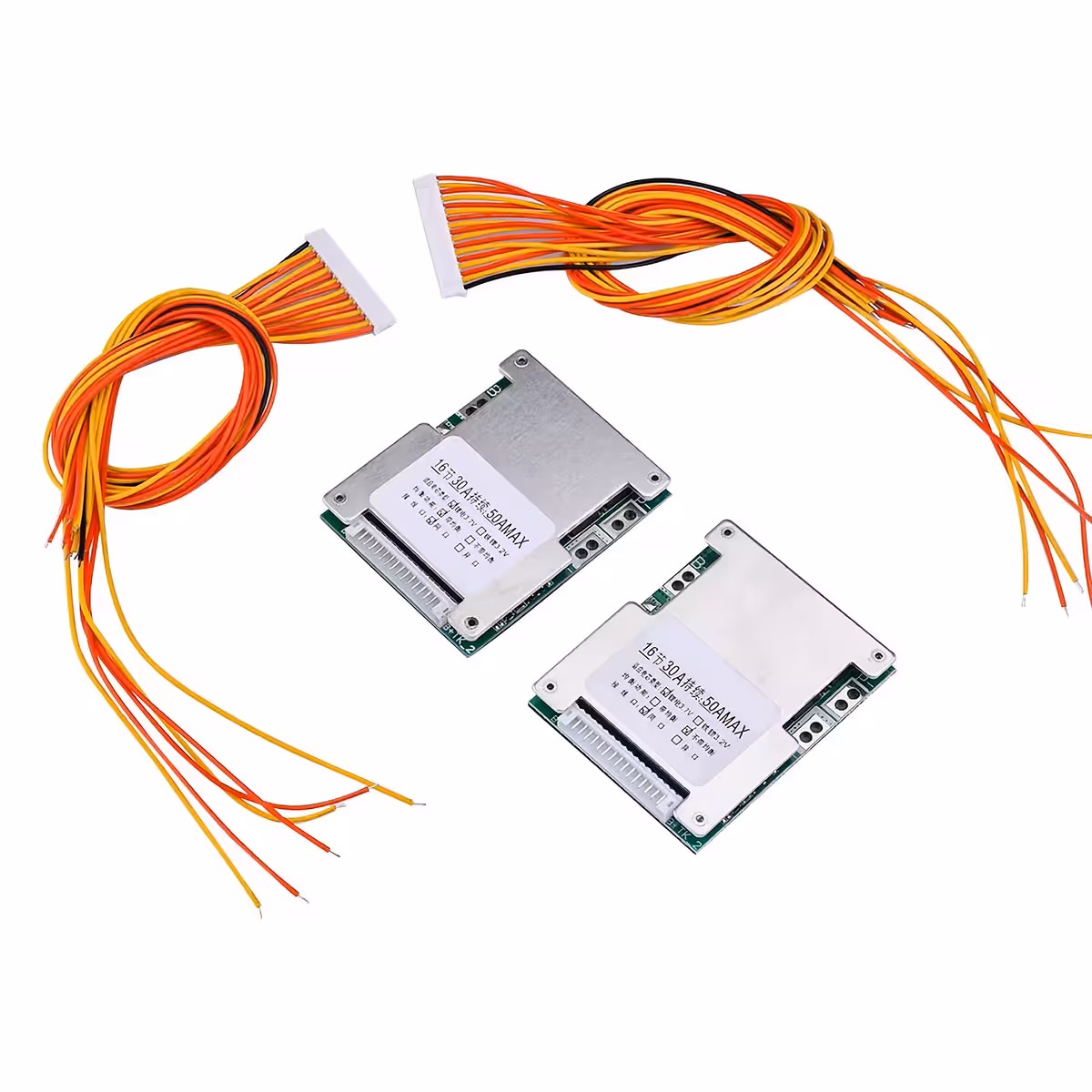

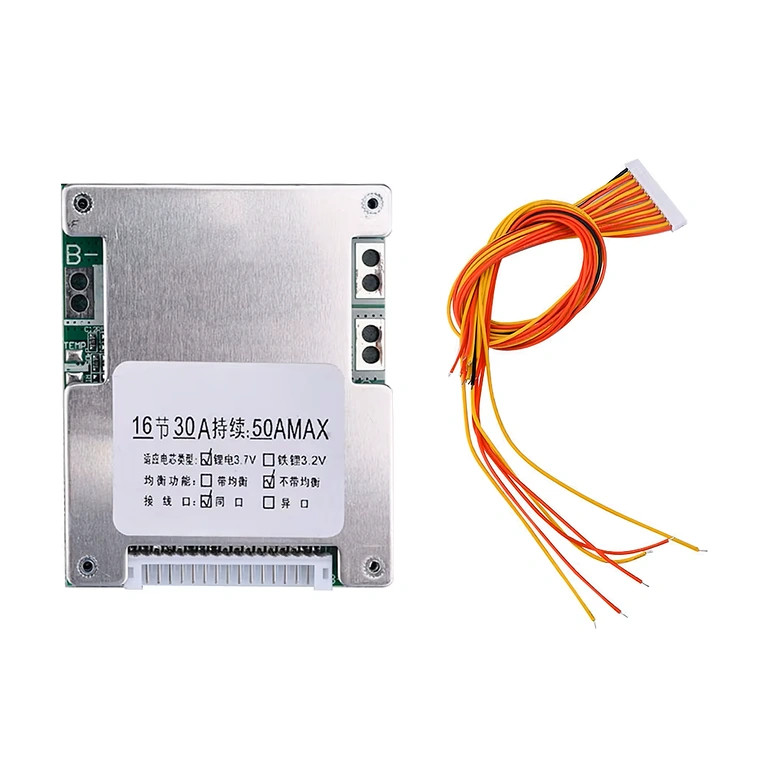

Contenido del paquete
- 1 x Placa BMS 16S 60V 30A con puerto común
- 1 x Cableado de balanceo para 16 celdas
- 1 x Sensor de temperatura integrado
Preguntas frecuentes
¿Puedo usar este BMS para una batería de 13S o 20S?
No. Este módulo está diseñado exclusivamente para packs de 16 celdas Li-ion en serie (16S). Utilizarlo con un número diferente de celdas puede dañar tanto la placa como la batería.
¿Qué significa que sea de puerto común?
Significa que puedes utilizar los mismos terminales tanto para cargar la batería como para alimentar el motor, lo que simplifica considerablemente la instalación.
¿Es compatible con LiFePO4?
No, este modelo está configurado específicamente para celdas Li-ion de 3.7V nominales.
