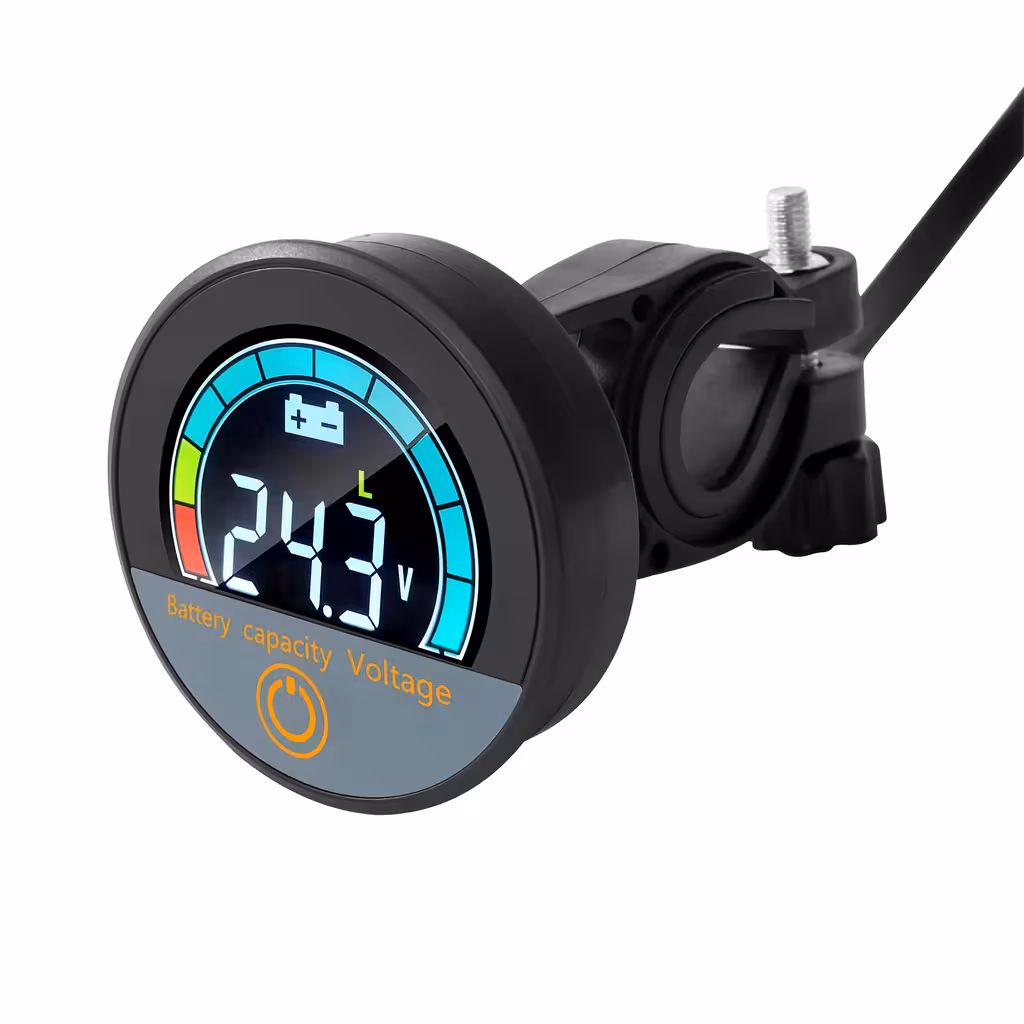

Indicador digital de estado y nivel de batería con voltímetro y pantalla de porcentaje para baterías Li-ion y LiFePO4 12V, 24V, 36V, 48V, 60V y 72V, compatible con bicicleta, patinete y scooter eléctrico.
Descripción del producto

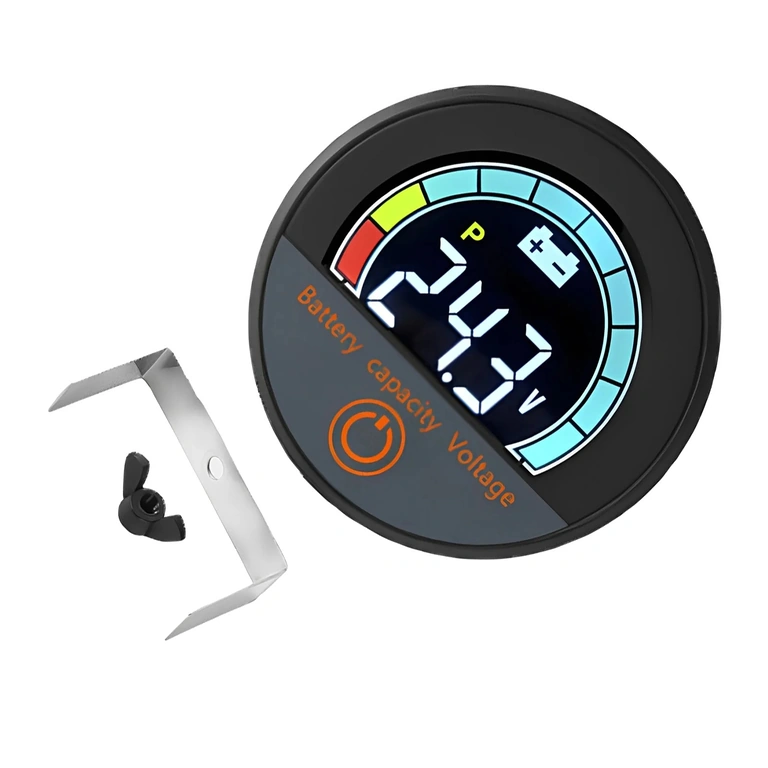

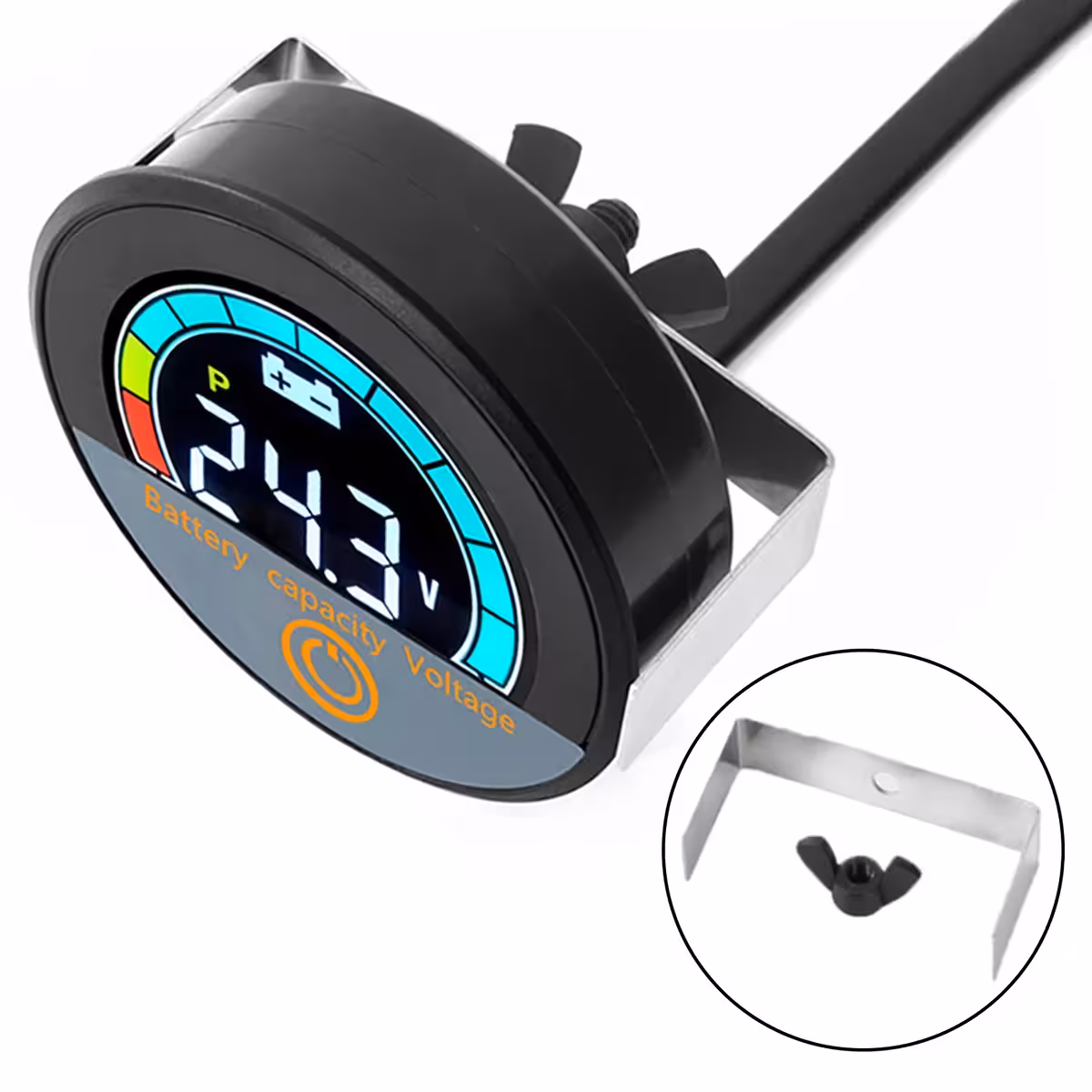

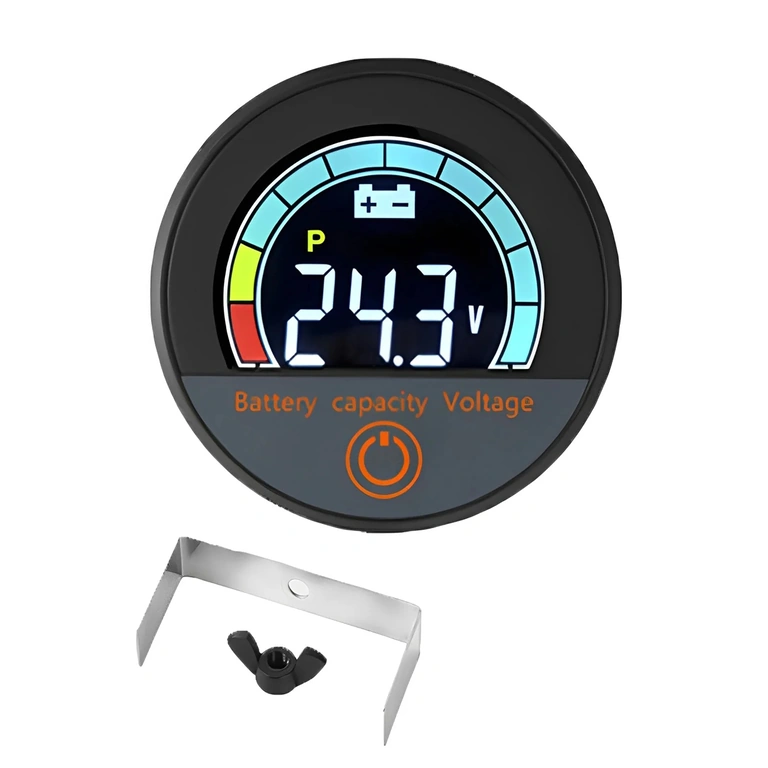

El indicador digital circular DC 7–100V es un voltímetro multifuncional y monitor de capacidad de batería, ideal para bicicletas eléctricas, patinetes, scooters eléctricos, así como aplicaciones automotrices o industriales. La pantalla LCD a color con ángulo amplio permite una lectura clara del voltaje y el porcentaje de batería.
Características principales
- Rango de medición: DC 7–100V

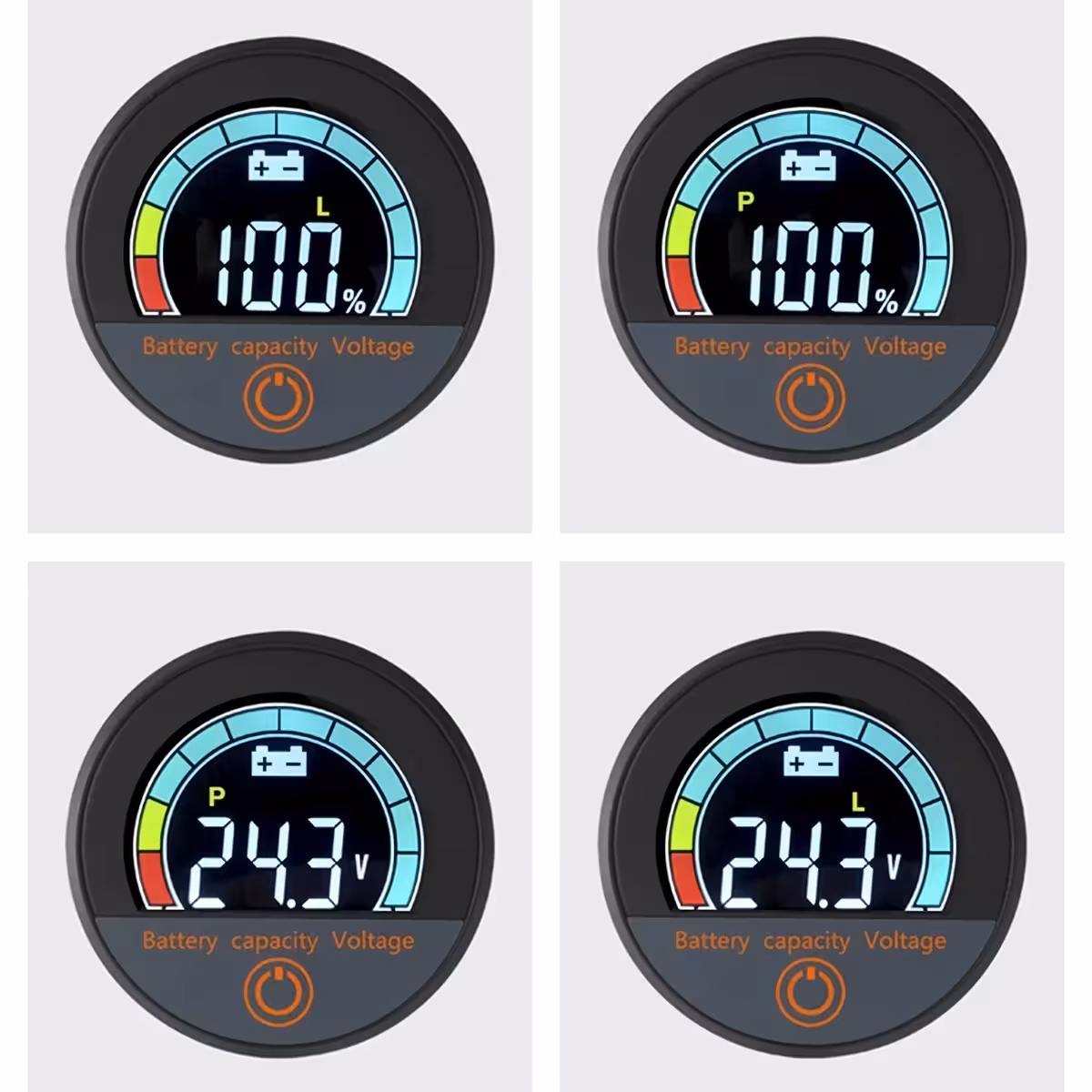

- Pantalla: LCD a color, ángulo amplio, modos múltiples (voltaje / porcentaje)
- Consumo de corriente: ~15 mA
- Compatibilidad de baterías: Li-ion, LiFePO4, Plomo-ácido
- Funciones inteligentes: ajuste de número de celdas, voltaje mínimo y máximo, alerta de bajo voltaje
- Memoria: conserva los ajustes tras apagarse

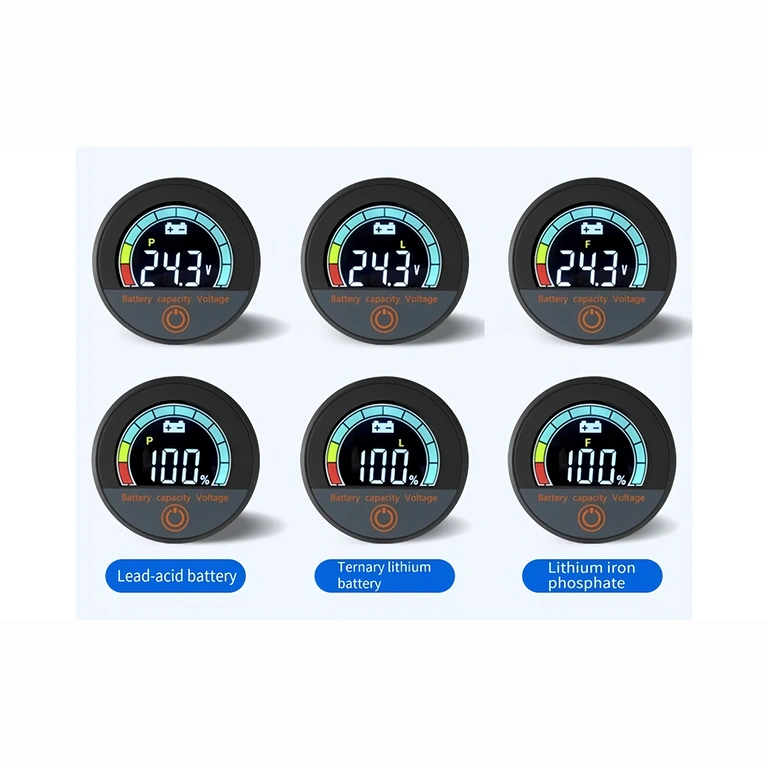

Modos predefinidos y tipos de baterías
Tipo de batería
Modo predefinido
Rango de valores
Li-ion
L03–L20
Para batería 12V → L04, 24V → L07, 36V → L10, 48V → L13, 52V → L14, 60V → L16, 72V → L20
Plomo-ácido
P12–P84
Elija el voltaje directamente: 12V, 24V, 36V, 48V, 60V, 72V, 84V
LiFePO4
F03–F24
Para batería 12V → F04, 24V → F08, 36V → F12, 48V → F15, 60V → F19, 72V → F22
Modo personalizado
Ajuste voltaje mínimo / máximo
Voltaje de carga completa y voltaje al descargarse
Funciones principales y navegación
- En la pantalla principal, pulsación corta cambia entre la visualización del voltaje, porcentaje de batería y temperatura.
- Doble clic cambia entre visualización normal y pantalla de bajo consumo.
- Pulsación larga de 2 segundos entra en modo de configuración o regresa a la pantalla principal.
- Función de bajo voltaje: el símbolo de batería parpadea si el porcentaje cae por debajo del 10%.
- Memoria: conserva los ajustes tras apagarse.
Ajustes detallados
Parámetro
Valores
Instrucciones
Selección tipo de batería Li-ion (L)
L03 → L20
Pulsación larga 2s en la pantalla principal → seleccionar celda deseada → confirmar 2s → volver a pantalla principal
Selección tipo de batería LiFePO4 (F)
F03 → F24
Pulsación larga 2s → seleccionar celda → confirmar 2s → volver a pantalla principal
Selección tipo de batería Plomo-ácido (P)
P12, 24, 36, 48, 60, 72, 84
Pulsación larga 2s → pulsación corta para elegir voltaje → confirmar 2s → volver a pantalla principal
Voltaje mínimo (Lo-V)
Ajustable manualmente
Pulsación larga 2s → seleccionar valor → confirmar 2s → continuar ajustes
Voltaje máximo (Hi-V)
Ajustable manualmente (carga completa)
Pulsación larga 2s → seleccionar valor → confirmar 2s → volver a pantalla principal
Visualización porcentaje de batería
ON-% / OF-%
Pulsación larga 2s → elegir ON-% para mostrar o OF-% para ocultar → confirmar 2s
Retroiluminación
B-0 (permanente) → B-9 (apagado automático 10–90s)
Pulsación larga 2s → pulsación corta para seleccionar B-0 → B-9 → confirmar 2s
Consejos prácticos
- Asegúrese de seleccionar el tipo correcto de batería para una lectura precisa del porcentaje.
- Use la retroiluminación con moderación para ahorrar energía.
- Verifique periódicamente los valores Lo-V y Hi-V para proteger la batería.
Contenido del paquete
- 1 × Indicador digital circular DC 7–100V

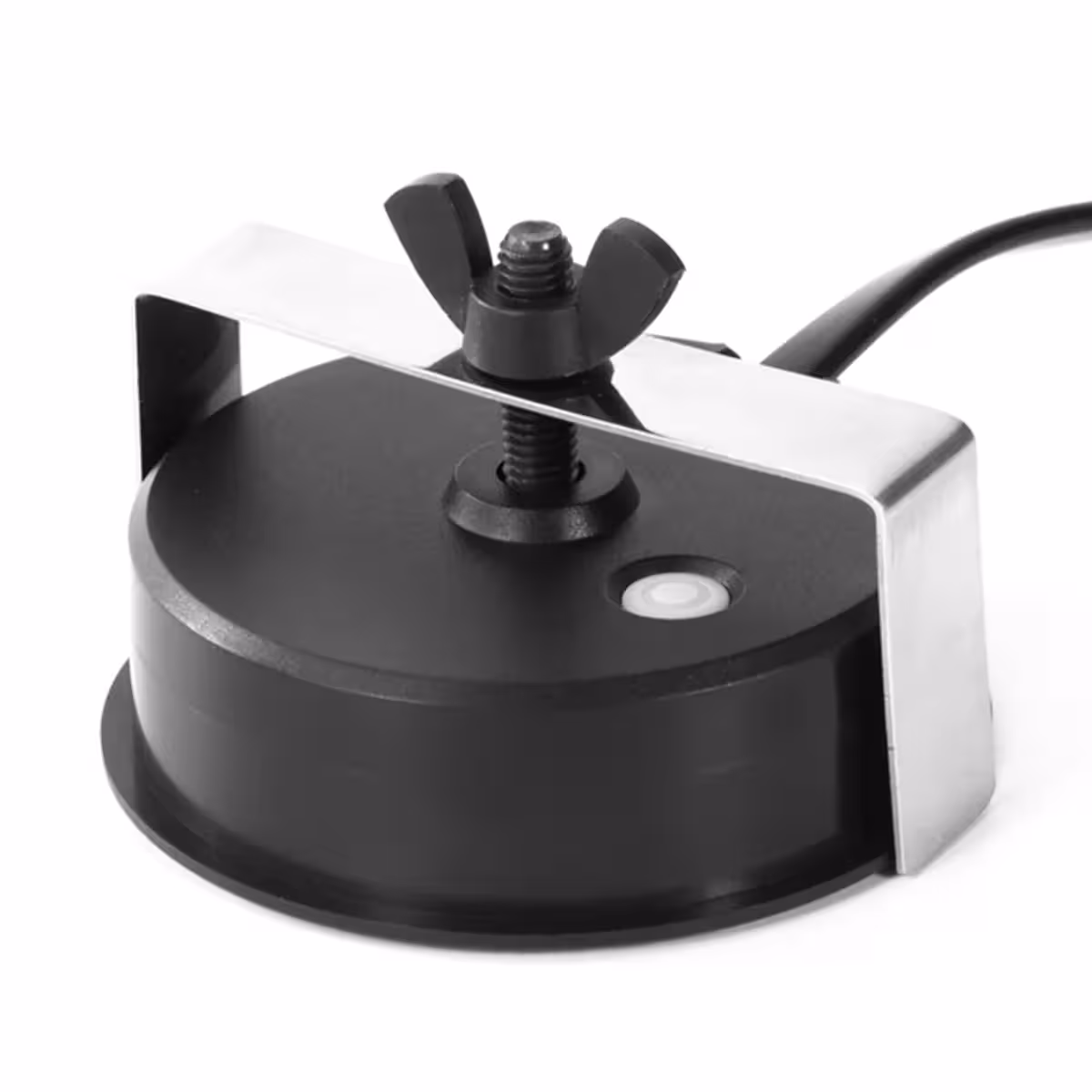

- 1 × Cable de conexión

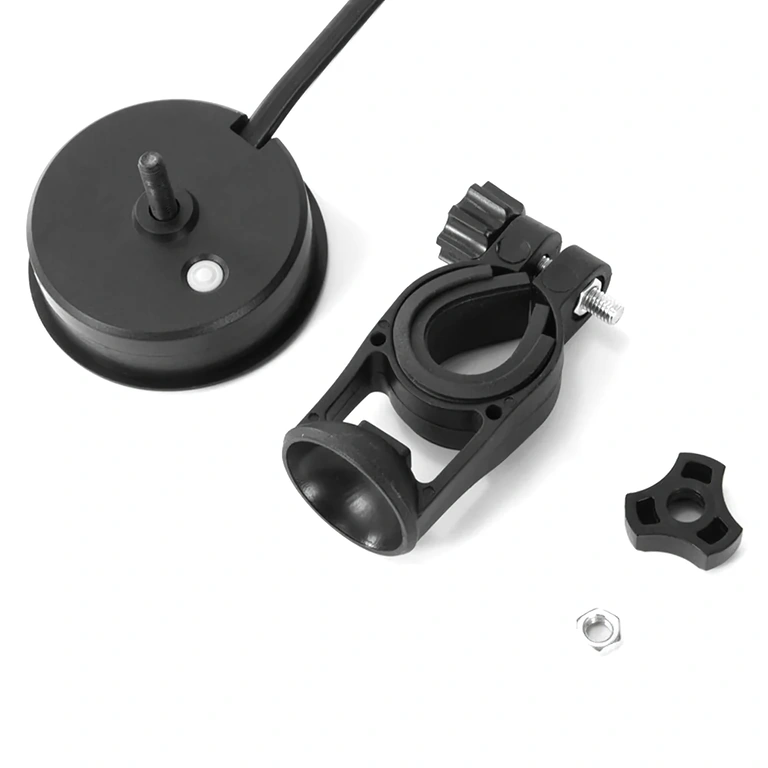

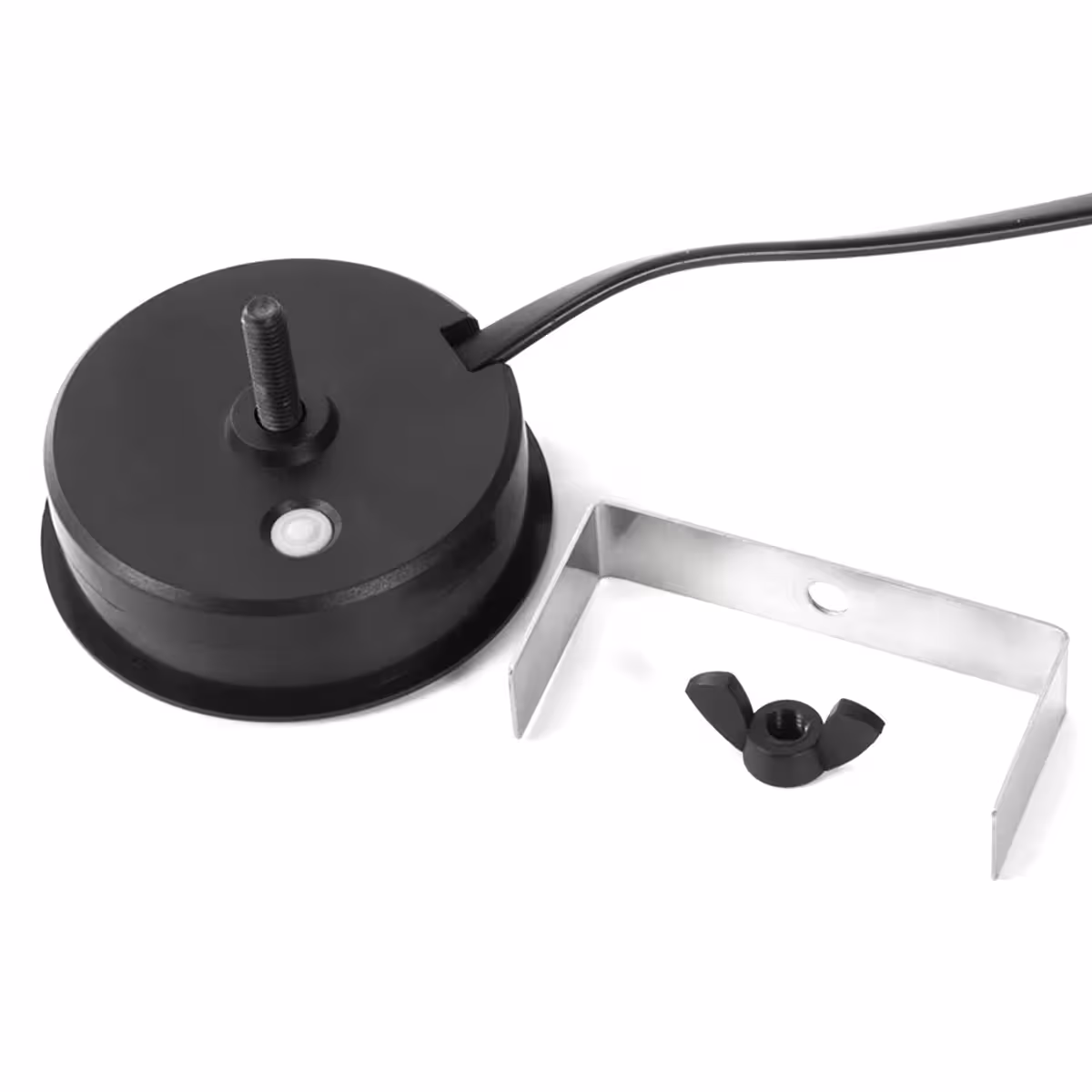

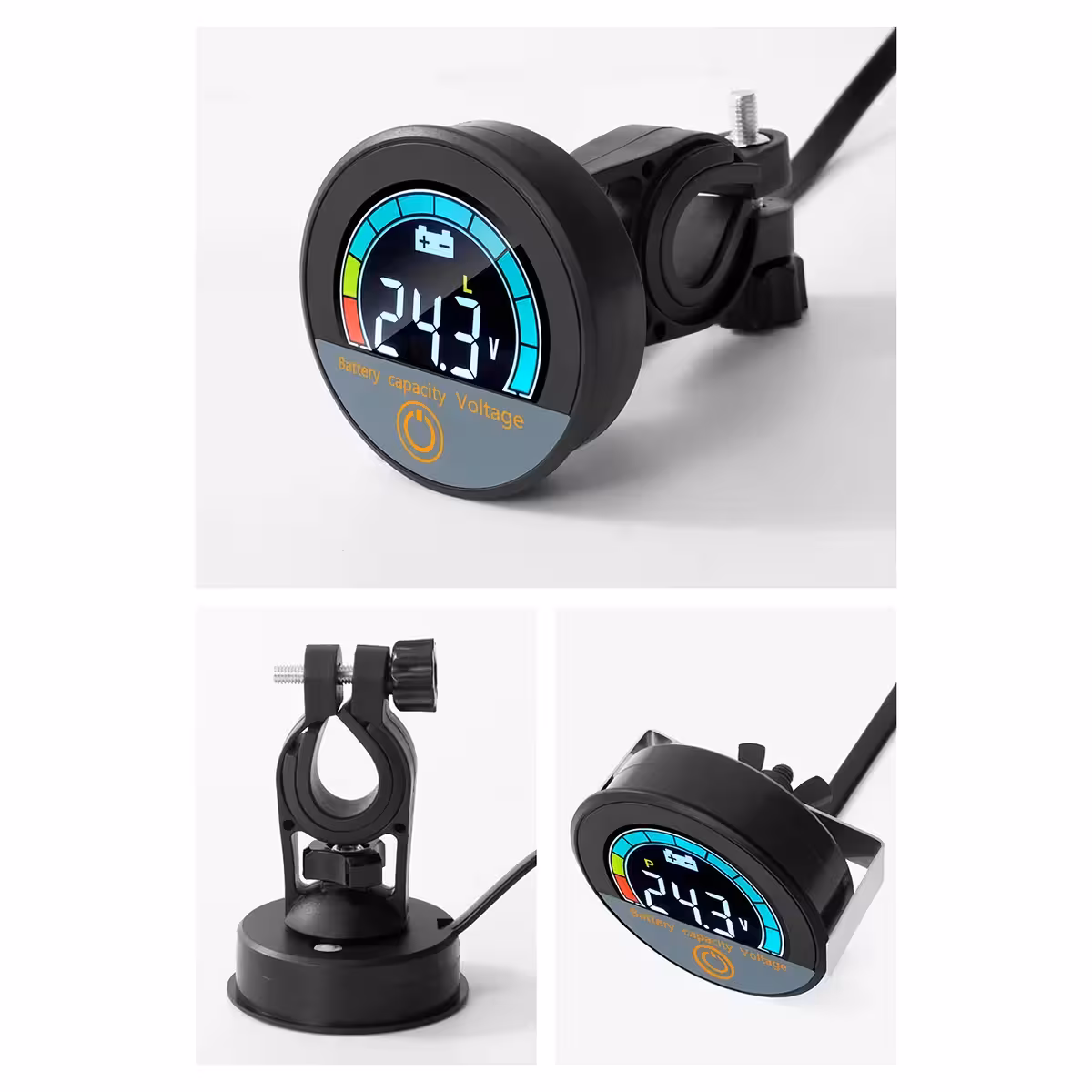

- Juego de tornillos y junta para montaje
Video de presentación
Galería de fotos
Descripción del producto
El indicador digital circular DC 7–100V es un voltímetro multifuncional y monitor de capacidad de batería, ideal para bicicletas eléctricas, patinetes, scooters eléctricos, así como aplicaciones automotrices o industriales. La pantalla LCD a color con ángulo amplio permite una lectura clara del voltaje y el porcentaje de batería.
Características principales
- Rango de medición: DC 7–100V
- Pantalla: LCD a color, ángulo amplio, modos múltiples (voltaje / porcentaje)
- Consumo de corriente: ~15 mA
- Compatibilidad de baterías: Li-ion, LiFePO4, Plomo-ácido
- Funciones inteligentes: ajuste de número de celdas, voltaje mínimo y máximo, alerta de bajo voltaje
- Memoria: conserva los ajustes tras apagarse
Modos predefinidos y tipos de baterías
| Tipo de batería | Modo predefinido | Rango de valores |
|---|---|---|
| Li-ion | L03–L20 | Para batería 12V → L04, 24V → L07, 36V → L10, 48V → L13, 52V → L14, 60V → L16, 72V → L20 |
| Plomo-ácido | P12–P84 | Elija el voltaje directamente: 12V, 24V, 36V, 48V, 60V, 72V, 84V |
| LiFePO4 | F03–F24 | Para batería 12V → F04, 24V → F08, 36V → F12, 48V → F15, 60V → F19, 72V → F22 |
| Modo personalizado | Ajuste voltaje mínimo / máximo | Voltaje de carga completa y voltaje al descargarse |
Funciones principales y navegación
- En la pantalla principal, pulsación corta cambia entre la visualización del voltaje, porcentaje de batería y temperatura.
- Doble clic cambia entre visualización normal y pantalla de bajo consumo.
- Pulsación larga de 2 segundos entra en modo de configuración o regresa a la pantalla principal.
- Función de bajo voltaje: el símbolo de batería parpadea si el porcentaje cae por debajo del 10%.
- Memoria: conserva los ajustes tras apagarse.
Ajustes detallados
| Parámetro | Valores | Instrucciones |
|---|---|---|
| Selección tipo de batería Li-ion (L) | L03 → L20 | Pulsación larga 2s en la pantalla principal → seleccionar celda deseada → confirmar 2s → volver a pantalla principal |
| Selección tipo de batería LiFePO4 (F) | F03 → F24 | Pulsación larga 2s → seleccionar celda → confirmar 2s → volver a pantalla principal |
| Selección tipo de batería Plomo-ácido (P) | P12, 24, 36, 48, 60, 72, 84 | Pulsación larga 2s → pulsación corta para elegir voltaje → confirmar 2s → volver a pantalla principal |
| Voltaje mínimo (Lo-V) | Ajustable manualmente | Pulsación larga 2s → seleccionar valor → confirmar 2s → continuar ajustes |
| Voltaje máximo (Hi-V) | Ajustable manualmente (carga completa) | Pulsación larga 2s → seleccionar valor → confirmar 2s → volver a pantalla principal |
| Visualización porcentaje de batería | ON-% / OF-% | Pulsación larga 2s → elegir ON-% para mostrar o OF-% para ocultar → confirmar 2s |
| Retroiluminación | B-0 (permanente) → B-9 (apagado automático 10–90s) | Pulsación larga 2s → pulsación corta para seleccionar B-0 → B-9 → confirmar 2s |
Consejos prácticos
- Asegúrese de seleccionar el tipo correcto de batería para una lectura precisa del porcentaje.
- Use la retroiluminación con moderación para ahorrar energía.
- Verifique periódicamente los valores Lo-V y Hi-V para proteger la batería.
Contenido del paquete
- 1 × Indicador digital circular DC 7–100V
- 1 × Cable de conexión
- Juego de tornillos y junta para montaje
Video de presentación
Galería de fotos
