Conmutador de transferencia automática (ATS) trifásico 63A: continuidad absoluta para instalaciones críticas
Cuando la red eléctrica falla, cada milisegundo cuenta. Para servidores, líneas de producción o inversores fotovoltaicos, una interrupción, por breve que sea, puede provocar reinicios, pérdida de datos o paradas costosas. El conmutador de transferencia automática (ATS) trifásico de 63A garantiza el cambio de fuente de alimentación en menos de 50 milisegundos, un intervalo tan rápido que sus equipos ni siquiera notarán el cambio.
Nota: Este dispositivo está diseñado para instalaciones trifásicas de 3×230V/400V, 50–60Hz. La instalación debe ser realizada exclusivamente por un electricista cualificado, siguiendo la normativa electrotécnica de baja tensión vigente en España.
¿Por qué elegir este modelo? (Ventajas clave):
- Conmutación ultrarrápida (<50 ms) — evita reinicios, pérdida de datos y paradas en equipos críticos.
- Intensidad nominal de 63A — apto para instalaciones industriales y comerciales exigentes, incluyendo climatización centralizada y maquinaria de producción.
- Compatibilidad con sistemas fotovoltaicos trifásicos — gestiona automáticamente la transición entre energía solar, red pública o generador, optimizando su autosuficiencia energética.
- Modos automático y manual — funcionamiento autónomo 24/7 en modo AUTO, con control directo en modo MAN para pruebas y mantenimiento.
- Amplio rango de tensión: 85%–110% del nominal — garantiza una conmutación estable incluso en redes con fluctuaciones frecuentes, evitando disparos innecesarios.
- Montaje en carril DIN — integración rápida y sencilla en cualquier cuadro eléctrico estándar sin necesidad de modificaciones complejas.
- Retorno automático a la fuente principal — monitorización constante; una vez que la red se estabiliza, el ATS reconecta automáticamente sin intervención humana.
Detalles técnicos y rendimiento
El conmutador ATS trifásico supervisa permanentemente los parámetros eléctricos de la fuente principal. Ante cualquier anomalía —caída de tensión, fallo de fase o superación de los umbrales permitidos—, activa la fuente de reserva en menos de 50 ms. Una velocidad de respuesta superior a la de muchos sistemas SAI.
En modo automático, todo el proceso (detección, conmutación y retorno) se realiza de forma autónoma. En modo manual, el operador puede seleccionar la fuente activa directamente, lo cual es ideal para realizar pruebas periódicas o tareas de mantenimiento programadas. El selector físico permite una gestión clara y segura en situaciones de emergencia.
Con una capacidad de 63A a 400V trifásico y compatibilidad con frecuencias de 50/60Hz, este ATS es la solución perfecta para paneles solares, generadores diésel, centros de datos y sistemas de climatización industrial. Su construcción robusta asegura un rendimiento fiable incluso en entornos con alta carga térmica.
| Parámetro | Detalle |
|---|---|
| Tipo de dispositivo | Conmutador de transferencia automática (ATS) trifásico |
| Intensidad nominal | 63A |
| Tensión nominal | 3×230V / 400V (trifásico) |
| Frecuencia | 50 Hz / 60 Hz |
| Tiempo de conmutación | < 50 ms |
| Número de fuentes | 2 (Fuente A – principal, Fuente B – reserva) |
| Modos de operación | Automático / Manual |
| Rango de tensión de trabajo | 85% – 110% de la tensión nominal |
| Aplicaciones principales | Fotovoltaica trifásica, generadores, red pública, centros de datos |
| Montaje | Carril DIN, cuadro eléctrico |
| Entorno de uso | Industrial / Comercial |
Instrucciones de instalación y uso

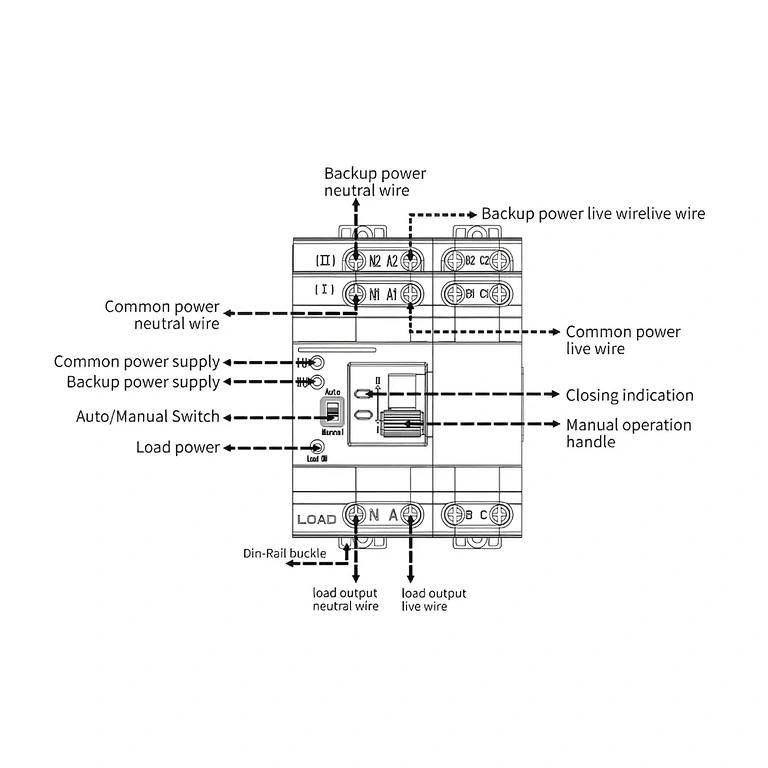

- Montaje en carril DIN — instale el ATS en el cuadro eléctrico siguiendo el esquema de conexiones; conecte la Fuente A (red/fotovoltaica) y la Fuente B (generador/reserva).
- Selección del modo — coloque el selector en AUTO para un funcionamiento autónomo o en MAN para un control manual.
- Verificación de umbrales — asegúrese de que los parámetros coinciden con su instalación (85%–110% del nominal).
- Prueba funcional — simule un corte en la fuente principal para verificar que la conmutación a la Fuente B se realiza en menos de 50 ms y que el retorno es automático al restablecerse la Fuente A.
- Mantenimiento — cambie al modo MANUAL y desconecte la alimentación antes de manipular las conexiones.
Contenido del paquete
- 1× Conmutador de transferencia automática (ATS) trifásico 63A
Preguntas frecuentes
¿Es compatible con sistemas fotovoltaicos trifásicos conectados a red?
Sí. El ATS conmuta automáticamente entre la energía solar y la red pública cuando la producción fotovoltaica cae por debajo del umbral necesario, sin necesidad de intervención manual.
¿Qué rapidez tiene la conmutación?
Menos de 50 milisegundos. Es lo suficientemente rápido para evitar que equipos informáticos, sistemas de climatización o líneas de producción automatizadas se reinicien.
¿Es obligatoria la instalación por un profesional?
Sí. Cualquier intervención en instalaciones trifásicas debe ser realizada por personal electricista autorizado, conforme al Reglamento Electrotécnico para Baja Tensión (REBT). Una instalación incorrecta puede anular la garantía y comprometer la seguridad.
¿Se puede instalar en exteriores o lugares húmedos?
No directamente. El ATS debe instalarse dentro de un cuadro eléctrico estanco. Si el cuadro se ubica en el exterior, debe contar con un grado de protección mínimo IP65 para proteger el dispositivo frente a la humedad y el polvo.
¿Qué ocurre si fallan ambas fuentes a la vez?
El ATS entrará en modo de espera y no suministrará energía a la carga. Al volver cualquiera de las fuentes, la conmutación se realizará automáticamente según la prioridad configurada.
