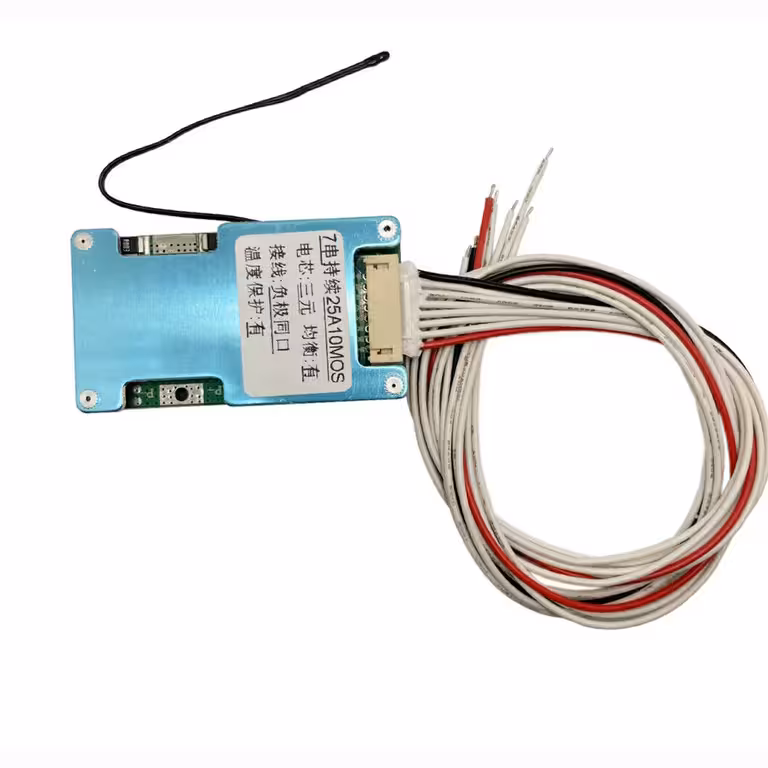

BMS 7S 24V 25A – Protección integral para tu pack de baterías Li-Ion 18650
¿Estás montando un pack de baterías 18650 para una bicicleta eléctrica, un sistema off-grid o un proyecto DIY? Sin un BMS correctamente dimensionado, las celdas se desequilibran con el tiempo, sufren sobrecargas o descargas profundas, lo que degrada la vida útil de tu batería prematuramente. El módulo BMS 7S 24V 25A es la solución definitiva: supervisa cada celda individualmente, equilibra los voltajes automáticamente y corta la corriente antes de que se produzca cualquier daño.
Nota: Compatible exclusivamente con química Li-Ion de 3.7V/celda (ej. 18650). No recomendado para celdas LiFePO4 o LiPo sin verificar previamente los umbrales de tensión.
¿Por qué elegir este modelo? (Ventajas clave):
- Protección en 5 niveles simultáneos — sobretensión, sobredescarga, sobrecorriente, cortocircuito y temperatura elevada actúan en paralelo para una seguridad total.
- Equilibrado automático a 4.15V ± 0.025V — las celdas más débiles se mantienen al nivel de las demás, igualando los voltajes en cada ciclo de carga.
- Pico de 60A en el arranque — los motores eléctricos demandan mucha corriente al iniciar la marcha; este margen de 60A evita que la protección se active innecesariamente al arrancar.
- Consumo en standby ≤30μA — un consumo mínimo que garantiza que la batería mantenga su carga durante largos periodos de inactividad.
- Resistencia interna ≤20mΩ — minimiza la pérdida de energía por calor, incluso bajo corrientes de descarga continua.
- Sensor térmico preinstalado — desconexión automática a 50°C (carga) y 70°C (descarga) sin necesidad de componentes adicionales.
- Formato compacto de 60 × 33 × 7 mm — ideal para integrar en carcasas de baterías DIY o espacios reducidos.
Detalles y rendimiento
Este módulo utiliza una arquitectura de puerto común (Common Port): el mismo conector B-/P- se utiliza tanto para el cargador como para la carga, lo que reduce el cableado y simplifica la instalación. Con una corriente continua de 25A, es perfecto para motores eléctricos de 24V, pequeños inversores o sistemas fotovoltaicos aislados. Sus umbrales de 4.25V para sobrecarga y 2.7V para sobredescarga por celda están calibrados con precisión para proteger la química interna de tus baterías.
| Parámetro | Valor / Detalle |
|---|---|
| Modelo | BMS 7S 24V 25A |
| Número de celdas en serie | 7S (7 × 3.7V = 25.9V nominal) |
| Corriente de descarga continua | 25A |
| Corriente de descarga instantánea | 60A (pico) |
| Corriente de carga máxima | 20A |
| Tensión de sobrecarga | 4.25V ± 0.025V / celda |
| Tensión de sobredescarga | 2.7V ± 0.08V / celda |
| Tensión de equilibrado | 4.15V ± 0.025V |
| Corriente de equilibrado | 40mA |
| Protección térmica carga | Corte a 50°C |
| Protección térmica descarga | Corte a 70°C |
| Consumo en standby | ≤30μA |
| Resistencia interna | ≤20mΩ |
| Dimensiones | 60 × 33 × 7 mm |
| Método de conexión | Puerto común (Common Port) |
| Química compatible | Li-Ion 3.7V/celda (ej. 18650) |
Contenido del paquete
- 1 × Módulo de protección BMS 7S 24V 25A
- 1 × Sensor de temperatura preinstalado
- Cables de conexión de 40 cm
Preguntas frecuentes
¿Funciona con cualquier celda Li-Ion 18650, independientemente de su capacidad?
Sí. La compatibilidad depende de la tensión nominal (3.7V/celda), no de la capacidad en mAh. Puedes usar celdas de 2000mAh, 2500mAh o 3000mAh sin problemas; el BMS funcionará igual. La capacidad solo afectará a la autonomía total de tu pack.
¿Puedo usarlo para una bicicleta eléctrica o patinete de 24V?
Sí, es uno de sus usos más comunes. La corriente continua de 25A es adecuada para la mayoría de motores de 24V, y el pico de 60A evita cortes accidentales al arrancar. Asegúrate de verificar el consumo máximo de tu motor antes de la instalación.
¿Qué significa ‘puerto común’ y cómo se cablea?
Significa que el mismo terminal B- y P- gestiona tanto la carga como la descarga, simplificando mucho el cableado. Solo debes tener cuidado con la polaridad; una conexión invertida podría dañar los MOSFET internos.
¿El sensor de temperatura requiere instalación adicional?
No, viene preinstalado de fábrica y está listo para funcionar. Monitoriza la temperatura de la placa y las celdas cercanas, activando el corte automático a 50°C (carga) y 70°C (descarga).
