Módulo de relé de 4 canales 433MHz: controla hasta 4 dispositivos con un solo mando
¿Tienes una puerta, una persiana y un sistema de iluminación que quieres controlar de forma inalámbrica desde un único punto? Con este receptor y los dos mandos incluidos, podrás automatizar hasta 4 circuitos independientes sin necesidad de electricistas ni compras adicionales. El módulo de relé de 4 canales 433MHz viene listo para usar con todo lo necesario en la caja.
Nota: El paquete incluye el módulo receptor con 4 relés y 2 mandos de 4 botones. Requiere una alimentación de 12V DC (fuente de alimentación no incluida).
¿Por qué elegir este modelo? (Ventajas principales):
- Kit completo: incluye el módulo receptor y 2 mandos en el mismo paquete, sin costes ocultos.
- 4 canales totalmente independientes: controla simultáneamente una puerta, una persiana, una bomba y la iluminación, asignando cada uno a un botón distinto.
- 3 modos de funcionamiento programables: Momentáneo, ON/OFF (conmutado) y Enclavado (Latched), adaptables a cualquier tipo de carga eléctrica.
- Potencia de conmutación de hasta 2000W: acciona directamente motores, bombas o actuadores sin necesidad de relés externos adicionales.
- Sensibilidad de -105 dBM: recepción estable incluso a través de paredes o a largas distancias del receptor.
- Rango térmico de -20°C a +80°C: funciona correctamente tanto en exteriores durante el invierno como en espacios industriales sin calefacción.
- Programación por autoaprendizaje: vincula un mando nuevo en cuestión de segundos, sin necesidad de equipos especiales.
Detalles y rendimiento
El receptor opera en la frecuencia de 433.92 MHz con modulación ASK, lo que lo hace compatible con la mayoría de los mandos del mercado bajo este estándar. La tecnología de código de aprendizaje (self-learning) elimina la necesidad de interruptores DIP o configuraciones manuales complejas: vinculas el mando directamente sobre la marcha. Con un consumo en reposo de solo 8.5 mA, el gasto energético en standby es mínimo, y las salidas de los 4 relés pueden configurarse individualmente o en parejas mediante los modos 2CH para escenarios de automatización más avanzados.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de alimentación | 12V DC |
| Frecuencia de trabajo | 433.92 MHz |
| Modulación de señal | ASK |
| Método de codificación | Código de aprendizaje (Self-learning) |
| Número de canales | 4 canales independientes |
| Modos de funcionamiento | Momentáneo / ON-OFF / Enclavado / 2CH |
| Consumo en reposo | 8.5 mA |
| Potencia máxima de conmutación | 2000W |
| Sensibilidad de recepción | -105 dBM |
| Temperatura de funcionamiento | -20°C ~ +80°C |
| Mandos incluidos | 2 unidades (4 botones cada uno) |
Instrucciones de programación y uso
- Conecta el módulo a 12V DC y espera a que el LED permanezca encendido de forma constante.
- Pulsa el botón de la placa ocho veces para resetear el sistema por completo; una serie de parpadeos confirmará el reseteo.
- Espera a que el LED se estabilice. No pulses el mando durante este proceso.
- Selecciona el modo deseado pulsando el botón de la placa el número de veces indicado, y luego pulsa el botón del mando cuando el LED esté encendido intensamente:
- Momentáneo: 1 pulsación — el relé se activa solo mientras mantienes el botón presionado.
- ON/OFF (conmutado): 2 pulsaciones — una pulsación enciende, la siguiente apaga.
- Enclavado (Latched): 3 pulsaciones — el relé mantiene la última posición establecida.
- Modo 2CH 1+2: 4 pulsaciones — activación simultánea de los canales 1 y 2.
- Modo 2CH 1+3: 5 pulsaciones — activación simultánea de los canales 1 y 3.
- Modo 2CH 2+3: 6 pulsaciones — activación simultánea de los canales 2 y 3.
- Modo 2CH 3+3: 7 pulsaciones — configuración especial de doble canal 3.
- RESET completo: 8 pulsaciones — borra todos los ajustes y mandos memorizados.

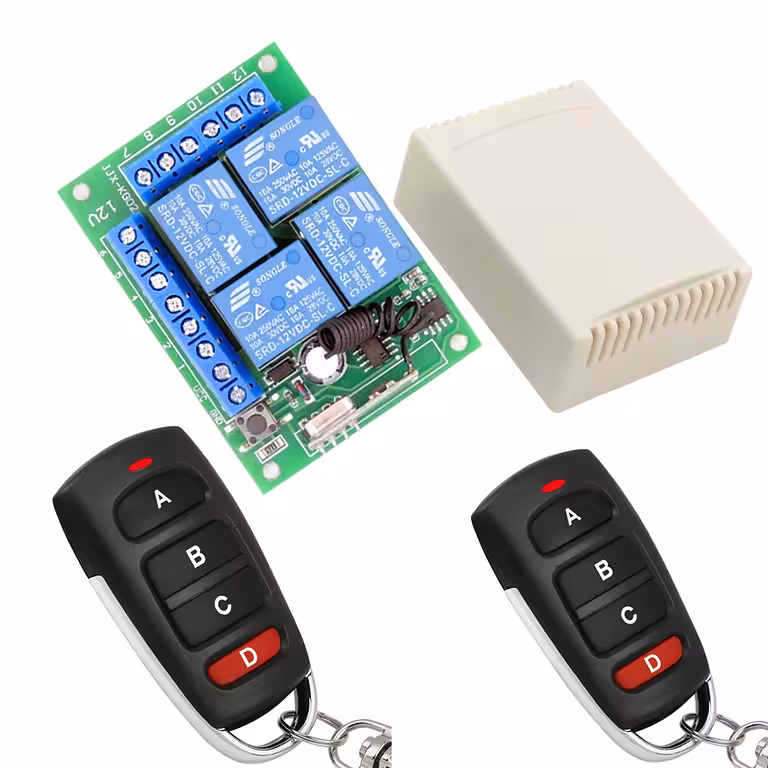

Contenido del paquete
- 1x Módulo receptor RF con 4 relés independientes (12V DC)
- 2x Mando a distancia de 4 botones (433.92 MHz)
Preguntas frecuentes
¿Puedo añadir más mandos al mismo módulo?
Sí. Mediante el procedimiento de autoaprendizaje puedes asociar tantos mandos compatibles con 433.92 MHz y modulación ASK como necesites. Repite los pasos de programación para cada mando nuevo sin realizar el reseteo entre ellos.
¿Cuál es la diferencia práctica entre Momentáneo, ON/OFF y Enclavado?
Momentáneo es útil para timbres o aperturas temporales: el relé solo está activo mientras pulsas. ON/OFF funciona como un interruptor clásico: una pulsación enciende, otra apaga. Enclavado mantiene el estado independientemente de cuántas veces pulses, ideal para motores con parada propia.
¿Funciona con automatismos existentes para puertas o garajes?
Por lo general sí, siempre que el sistema existente acepte comandos de relé y trabaje a 12V. Verifica la tensión de alimentación y el tipo de señal aceptada por tu controlador antes de la instalación.
¿Está incluida la fuente de alimentación de 12V?
No. El paquete contiene exclusivamente el módulo receptor y los 2 mandos. La fuente de 12V DC debe adquirirse por separado.
¿Se puede montar en exteriores o en lugares con temperaturas extremas?
Sí. Soporta temperaturas entre -20°C y +80°C, por lo que resiste tanto inviernos fríos como entornos industriales cálidos. Protégelo de la humedad directa o instálalo en una caja estanca si va a estar expuesto a la intemperie.
