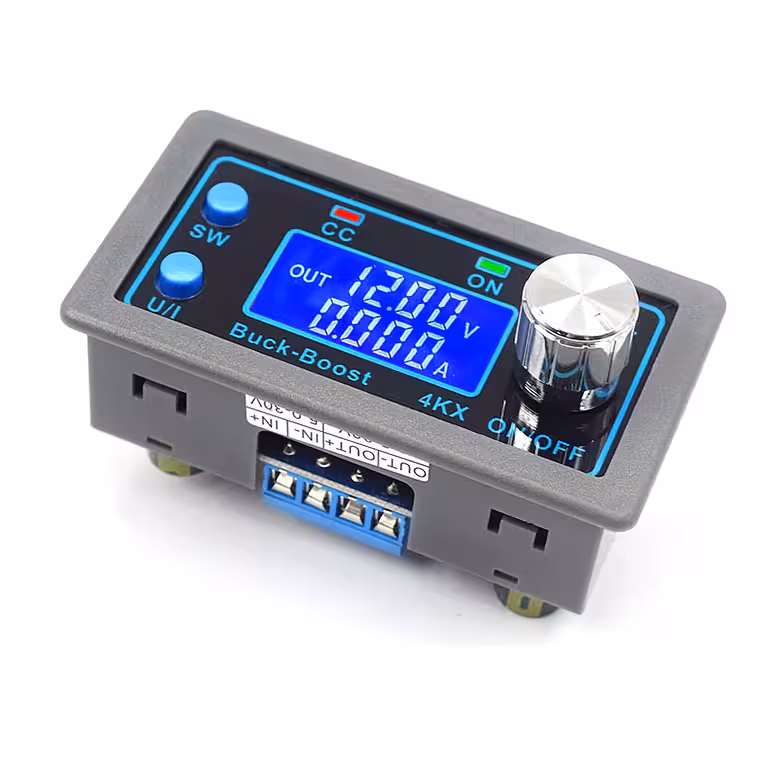

Fuente de alimentación de laboratorio DC-DC 30V 4A Step Up/Down: control total de tensión y corriente en un módulo compacto
¿Trabajas en un proyecto y necesitas voltajes distintos para cada fase de pruebas? ¿Quieres alimentar circuitos con requisitos variables sin tener que cambiar de fuente constantemente? Este convertidor DC-DC buck-boost te ofrece cualquier tensión entre 0,5V y 30V, con una corriente estable de 3A, todo ello en un módulo de tan solo 79 mm.
Nota: La corriente continua estable está garantizada a 3A. Alcanzar los 4A es posible únicamente con refrigeración activa adicional (se recomienda un ventilador externo). La potencia máxima sin ventilador es de 35W; con refrigeración activa se pueden alcanzar hasta 50W.
¿Por qué elegir este modelo? (Ventajas clave):
- Step Up y Step Down en el mismo módulo: Puedes elevar o reducir la tensión respecto a la entrada sin necesidad de módulos adicionales, cubriendo rangos de 0,5V a 30V desde una única fuente.
- Pantalla con resolución de 0,01V y 0,001A: Visualiza con precisión la tensión y corriente de salida, no valores aproximados. Monitoriza también la potencia (W), la capacidad (Ah) y el tiempo (h) en tiempo real.
- 7 protecciones activas simultáneas: Incluye protección contra subtensión, sobretensión, sobrecorriente, sobrepotencia, capacidad excesiva, tiempo límite y sobretemperatura. La salida se desconecta automáticamente ante cualquier anomalía.
- Eficiencia del ~88%: Menor pérdida de energía en forma de calor, permitiendo que el módulo se mantenga fresco durante más tiempo. Funcionamiento estable a 35W sin necesidad de ventilador en condiciones normales.
- Calibración directa desde el menú: Si los valores de tu multímetro difieren de los de la pantalla, puedes corregir la tensión y la corriente sin necesidad de instrumentos externos.
- Compatible con Arduino, Raspberry Pi y cualquier circuito de 3,3V–5V: Ajusta la tensión antes de conectar el dispositivo y evita riesgos innecesarios.
Detalles y rendimiento
El módulo admite una entrada de entre 5V y 30V DC, aunque para alcanzar la potencia máxima se requiere un mínimo de 8V en la entrada. A 5V, la potencia disponible se limita a unos 15W. Su topología buck-boost le permite funcionar independientemente de si la tensión de salida deseada es inferior o superior a la de entrada, una ventaja real frente a los convertidores convencionales. La protección contra subtensión (LUP) viene configurada por defecto a 4,8V: si la fuente de alimentación decae, la salida se corta automáticamente para evitar problemas.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de entrada | 5,0 – 30 V DC |
| Tensión de salida | 0,5 – 30 V DC, regulable con precisión |
| Corriente de salida | 3A continuo estable; hasta 4A con refrigeración activa |
| Potencia de salida | 35W (refrigeración natural) / hasta 50W (ventilador externo) |
| Resolución pantalla tensión | 0,01 V |
| Resolución pantalla corriente | 0,001 A |
| Eficiencia de conversión | ~88% |
| Protecciones integradas | Subtensión (LUP), sobretensión (OUP), sobrecorriente (OCP), sobrepotencia (OPP), capacidad excesiva (OAP), tiempo límite (OHP), sobretemperatura (OTP) |
| Tipo de convertidor | DC-DC Step Up / Step Down (Buck-Boost) |
| Dimensiones | 79 × 43 × 26 mm |
Instrucciones de programación y uso
- Cambio de parámetros en pantalla: En modo normal, pulsa el botón SW para alternar entre tensión (V), corriente (A), potencia (W), capacidad (Ah) y tiempo (h). Una pulsación larga en SW alterna entre la tensión de entrada (IN) y la de salida (OUT).
- Ajuste de la tensión de salida: Pulsa el botón U/I para entrar en el menú de ajuste de tensión. El dígito activo parpadeará. Gira el codificador para ajustar el valor. Pulsa brevemente el codificador para cambiar de dígito. Pulsa dos veces U/I o espera 10 segundos para salir del menú.
- Configuración de la corriente constante máxima: Desde el modo normal, pulsa U/I para acceder al ajuste de corriente máxima. Ajusta el valor con el codificador rotativo, siguiendo el mismo procedimiento que con la tensión.
- Configuración del estado inicial ON/OFF: Mantén pulsado el botón U/I para elegir si la salida del módulo debe estar encendida (OPEN ON) o apagada (OPEN OFF) al recibir alimentación.
- Configuración de protecciones y umbrales: Mantén pulsado U/I para acceder al menú de protecciones. Usa SW para seleccionar la protección deseada: LUP, OUP, OCP, OPP, OAP, OHP, OTP. Ajusta los umbrales y activa o desactiva cada protección individualmente.
- Calibración de tensión y corriente: Pulsa U/I para acceder a la interfaz de calibración (CAL). Calibra la tensión de entrada, la de salida y la corriente usando un multímetro de referencia para obtener la máxima precisión.
Contenido del paquete
- 1 × Módulo convertidor DC-DC Step Up/Down 30V 4A
Preguntas frecuentes
¿Puedo usar este módulo como fuente regulable para Arduino o Raspberry Pi?
Sí. El módulo proporciona voltajes estables entre 0,5V y 30V, incluyendo 3,3V y 5V. Ajusta la tensión correcta antes de conectar el dispositivo para evitar sobretensiones accidentales.
¿Es obligatorio el uso de un ventilador?
No para un uso normal. Por debajo de 35W y 3A, la refrigeración natural es suficiente. Si trabajas a 4A o durante periodos prolongados a alta potencia, añade un ventilador externo; de lo contrario, la protección OTP detendrá la salida automáticamente.
¿Funciona como Step-Up (boost) además de Step-Down (buck)?
Sí. Su topología buck-boost le permite elevar la tensión de salida respecto a la de entrada o reducirla. Por ejemplo, desde una fuente de 12V puedes obtener tanto 5V como 24V sin cambiar de módulo.
¿Qué ocurre si la tensión de entrada cae por debajo de 4,8V?
La protección LUP corta automáticamente la salida. El umbral por defecto es 4,8V, pero puedes ajustarlo desde el menú según las necesidades de tu fuente de alimentación.
¿Puedo calibrar el módulo si la pantalla no coincide con mi multímetro?
Sí. La función CAL del menú te permite corregir los valores mostrados de tensión de entrada, salida y corriente utilizando tu propio multímetro como referencia.
