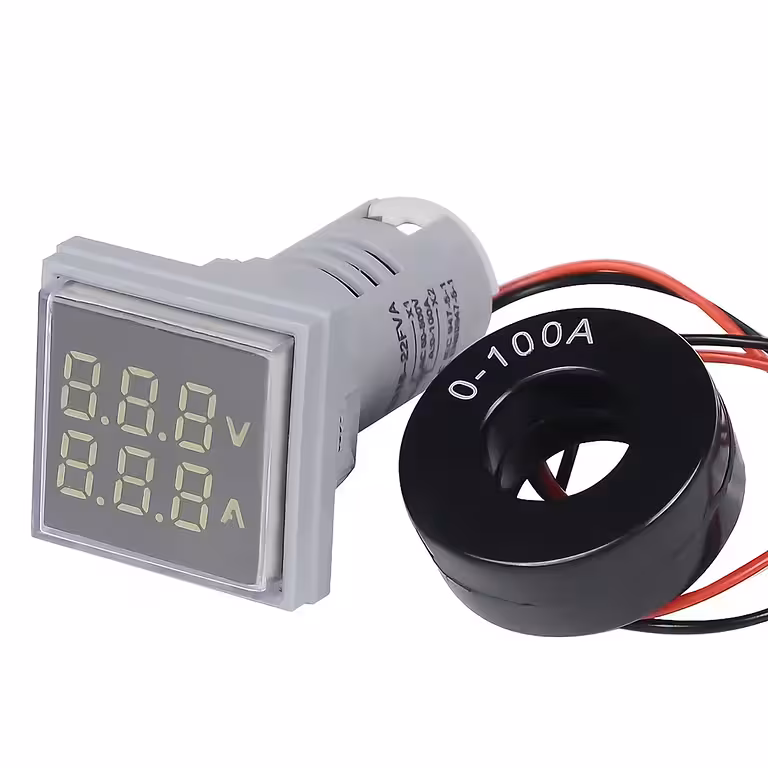

Voltímetro y amperímetro digital para panel: visualización simultánea de tensión y corriente AC
Si necesitas monitorizar tu cuadro eléctrico en tiempo real sin complicaciones, este dispositivo es la solución definitiva. El voltímetro y amperímetro digital AC 60–500V / 0–100A te permite visualizar ambos parámetros simultáneamente en una clara pantalla LED, todo integrado en un módulo compacto para orificios de 22 mm. Sin interruptores, sin esperas y sin errores de lectura.
Nota: Este dispositivo está diseñado exclusivamente para corriente alterna (AC). No es compatible con redes DC. Para obtener la máxima precisión en mediciones de baja intensidad, se recomienda pasar el cable de fase por la bobina amperimétrica entre 3 y 5 veces.
¿Por qué elegir este modelo? (Ventajas clave):
- Medición dual simultánea — visualiza la tensión y la corriente al mismo tiempo; ahorra tiempo y evita confusiones al no tener que alternar entre valores.
- Amplio rango de uso — compatible con instalaciones desde 60V hasta 500V y de 0 a 100A, ideal tanto para cuadros domésticos de 230V como para aplicaciones industriales.
- Pantalla LED de alta visibilidad — los dígitos son perfectamente legibles incluso en cuadros eléctricos con poca luz o desde varios metros de distancia.
- Montaje estándar de 22 mm — con un frontal de 31×31 mm, es perfecto para cuadros eléctricos compactos donde el espacio es limitado.
- Instalación no invasiva — mide la corriente mediante una bobina inductiva sin necesidad de cortar o manipular el cable de fase.
- Precisión ajustable — para intensidades inferiores a 10A, puedes aumentar la sensibilidad pasando el cable por la bobina de 3 a 5 veces.
Detalles y Rendimiento
Este módulo integra un voltímetro AC y un amperímetro con transformador de intensidad en una sola carcasa. Los terminales L y N alimentan el dispositivo y miden la tensión de red, mientras que la corriente se detecta de forma no invasiva mediante el anillo magnético, manteniendo el circuito intacto. La señal se procesa al instante y se muestra en una pantalla LED de alta luminosidad, garantizando una lectura clara en cualquier entorno.
| Parámetro | Valor / Detalle |
|---|---|
| Rango de medición de tensión | 60 – 500 V AC |
| Rango de medición de corriente | 0 – 100 A AC |
| Tipo de red compatible | Solo corriente alterna (AC) |
| Tipo de pantalla | LED, alta luminosidad |
| Dimensiones frontales | 31 × 31 mm |
| Diámetro de montaje | 22 mm |
| Color de la carcasa | Blanco |
| Tipo de medición de corriente | Bobina amperimétrica (anillo magnético, no invasivo) |
| Vueltas recomendadas para precisión | 3 – 5 vueltas (para corrientes bajas) |
Instrucciones de conexión y uso
- Realice un orificio circular de 22 mm de diámetro en el panel y encaje el módulo.
- Conecte el cable de fase (L) de la red al terminal L del dispositivo.
- Conecte el cable de neutro (N) de la red al terminal N del dispositivo.
- Pase el cable de fase del consumidor a través del anillo magnético (bobina amperimétrica). Para intensidades inferiores a 10A, realice 3–5 vueltas para mejorar la precisión.
- Conecte el extremo del cable de fase al consumidor y el cable de neutro del consumidor directamente al neutro de la red.
- Al conectar la alimentación, la pantalla LED mostrará instantáneamente los valores de tensión y corriente.
Contenido del paquete
- 1 × Voltímetro y Amperímetro Digital AC 60–500V / 0–100A con pantalla LED, carcasa blanca
Preguntas frecuentes
¿Funciona con corriente continua (DC)?
No. Este aparato está diseñado exclusivamente para redes AC. Conectarlo a una fuente DC puede dañar el módulo y ofrecer lecturas incorrectas.
¿Es necesario cortar el cable para la instalación?
No. El cable simplemente atraviesa el anillo magnético de la bobina; el circuito permanece intacto, lo que hace que la instalación sea totalmente no invasiva.
¿Por qué debo pasar el cable varias veces por la bobina?
Cada vuelta adicional amplifica el campo magnético detectado. Para corrientes bajas (inferiores a 5–10A), realizar 3–5 vueltas mejora notablemente la precisión de la medición.
¿Puedo monitorizar un electrodoméstico estándar de 230V?
Sí, sin problemas. Funciona perfectamente en redes monofásicas de 230V, siempre que el consumo del aparato no supere los 100A.
¿Qué dimensiones necesito para el montaje en el cuadro?
Requiere un orificio circular de 22 mm de diámetro. El módulo ocupa un espacio de 31 × 31 mm en la superficie del panel.
