Microinterruptor V-156-1C25 con Palanca Larga – Final de Carrera Industrial 15A para CNC, Automatización e Impresoras 3D
Cuando un final de carrera falla, toda la máquina se detiene. Ya sea que estés configurando una fresadora CNC, una impresora 3D o un sistema de automatización industrial, necesitas un interruptor que conmute al instante y con total fiabilidad. El microinterruptor V-156-1C25 con roldana y palanca larga está diseñado precisamente para eso: sin oscilaciones, sin señales erráticas y sin compromisos.

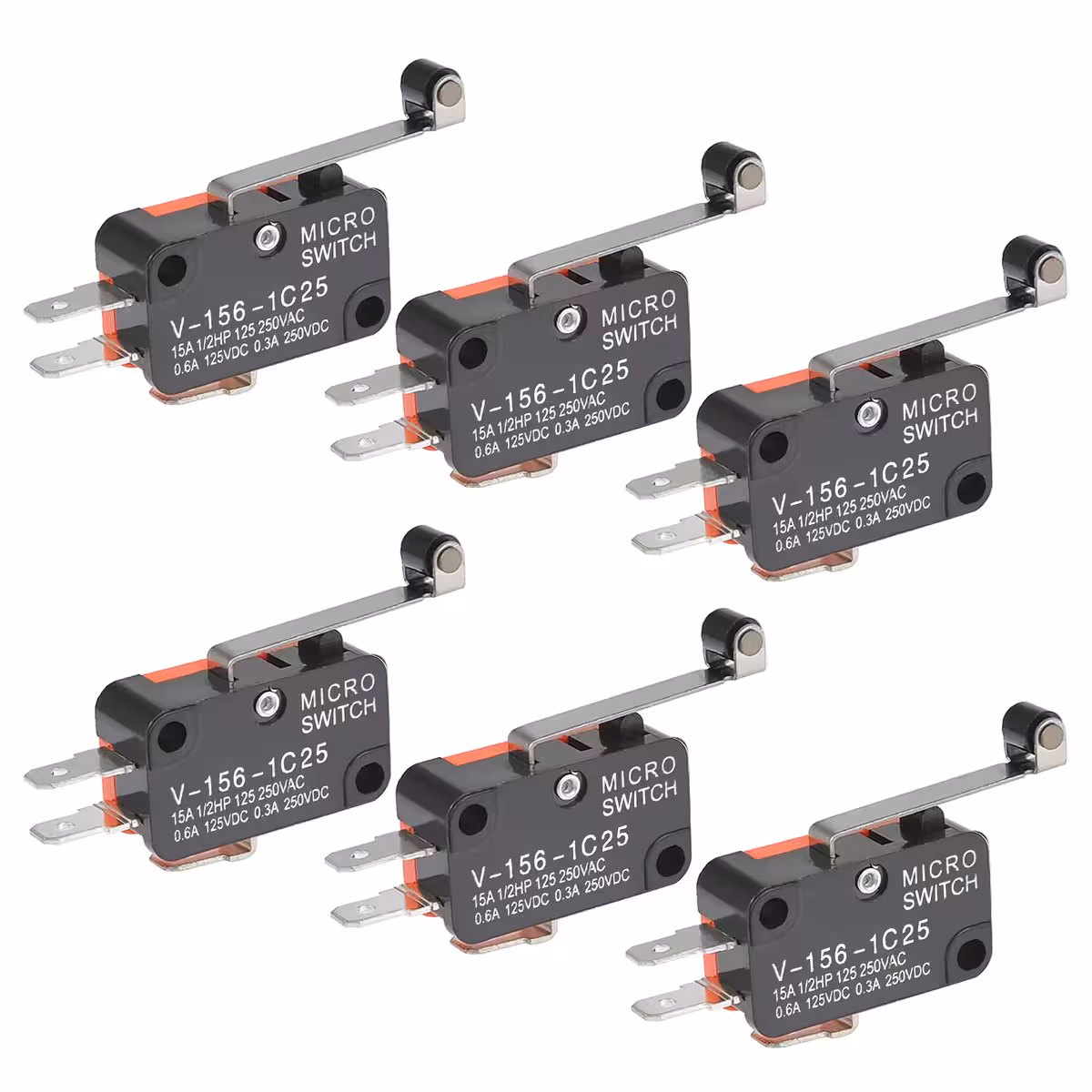

Nota: El set incluye 6 unidades idénticas del modelo V-156-1C25. Las imágenes son ilustrativas para mostrar un solo ejemplar. Por favor, verifique la compatibilidad eléctrica (tensión y corriente) antes de realizar la instalación.
¿Por qué elegir este modelo? (Ventajas clave):
- 15A en AC — potencia real: controla directamente motores pequeños de hasta 1/2 Hp sin necesidad de un relé intermedio, simplificando tu esquema eléctrico.
- Palanca larga con roldana: permite detectar la posición incluso a distancia del cuerpo del interruptor, eliminando la necesidad de una alineación milimétrica durante el montaje.
- Snap-action momentary: la transición NO↔NC se produce de forma instantánea, independientemente de la velocidad de accionamiento; proporciona una señal digital limpia para cualquier PLC o microcontrolador.
- 3 terminales COM/NO/NC: conéctalo según la lógica que necesites sin modificaciones de hardware; funciona tanto en circuitos de seguridad como de señalización.
- Compatibilidad AC y DC: 125V/250V AC o 125V/250V DC; un solo modelo cubre la mayoría de las instalaciones estándar.
- Pack de 6 unidades: coste por unidad significativamente menor que comprándolos por separado; incluye repuestos para un mantenimiento rápido.
- Cuerpo compacto de 2.79 × 1.60 cm: se integra fácilmente en espacios reducidos, con una fijación segura mediante orificios de 0.33 cm de diámetro.
Detalles y Rendimiento

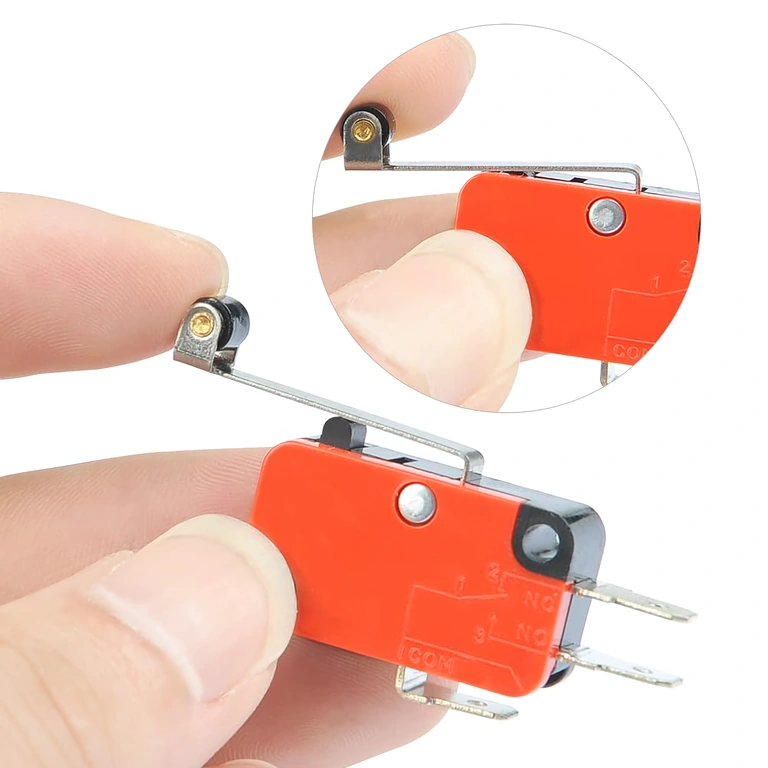

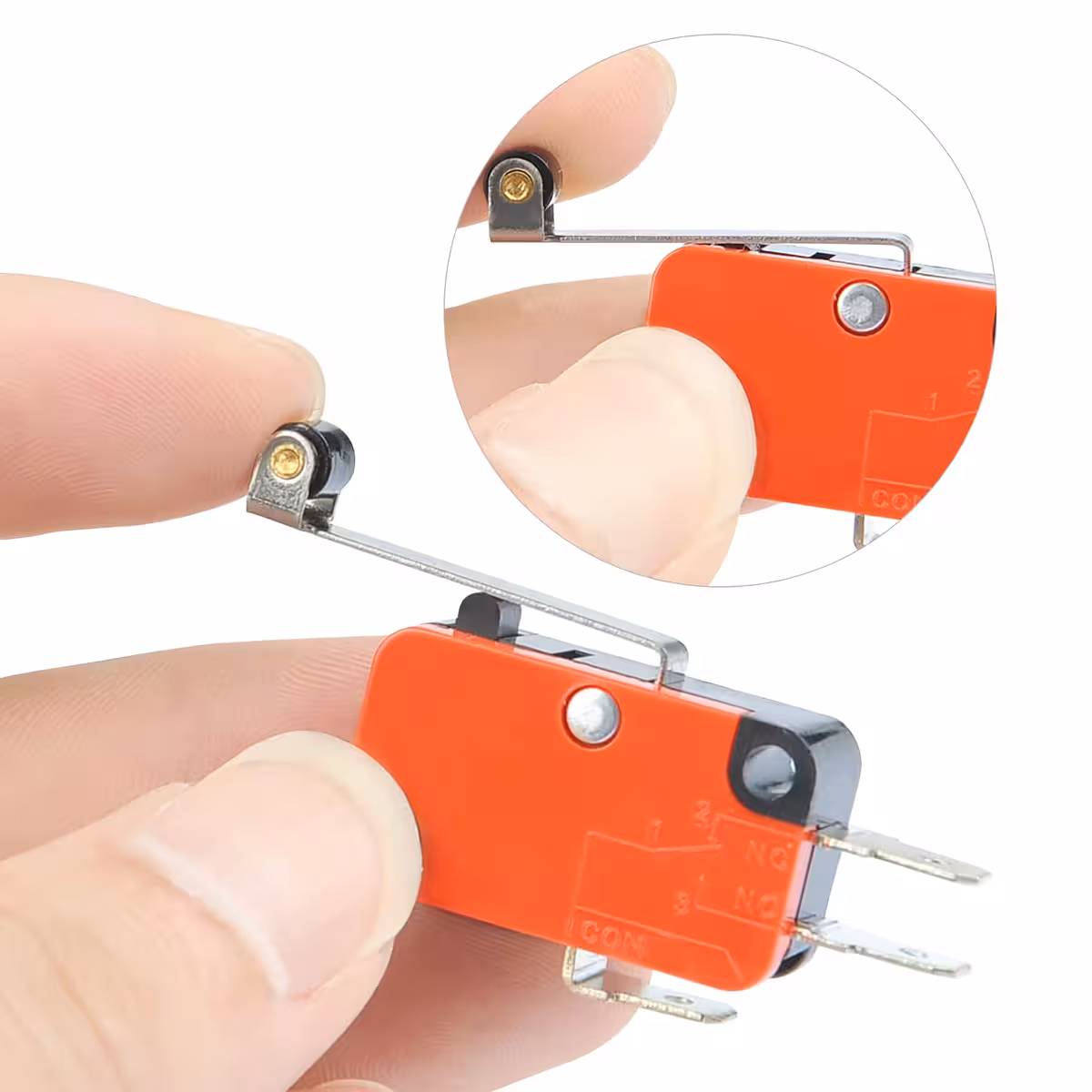

La geometría de la palanca larga articulada permite el accionamiento en un ángulo mayor respecto al cuerpo, lo que se traduce en tolerancias mecánicas más amplias durante la instalación y una menor fuerza de accionamiento en comparación con las versiones de palanca corta. Básicamente, instalarás más rápido y ajustarás el punto de disparo con mayor facilidad.
El mecanismo snap-action garantiza que la transición entre Normal Open (NO) y Normal Closed (NC) sea brusca, sin importar si la palanca se mueve lenta o rápidamente. El resultado: cero señales parásitas y una respuesta precisa, justo lo que necesitan Arduino, Raspberry Pi, controladores CNC y PLCs para funcionar de forma predecible.
Con una capacidad de 15A a 250V AC, el V-156-1C25 se sitúa en la categoría de microinterruptores industriales de alta resistencia; no es un componente de prototipo, sino una pieza diseñada para entornos de trabajo exigentes. En DC, las especificaciones son 0.6A/125V y 0.3A/250V, cumpliendo con los estándares de extinción de arco en conmutación continua.
| Parámetro | Valor / Detalle |
|---|---|
| Modelo | V-156-1C25 |
| Capacidad eléctrica AC | 15A, 1/2 Hp, 125V AC / 250V AC |
| Capacidad eléctrica DC | 0.6A a 125V DC / 0.3A a 250V DC |

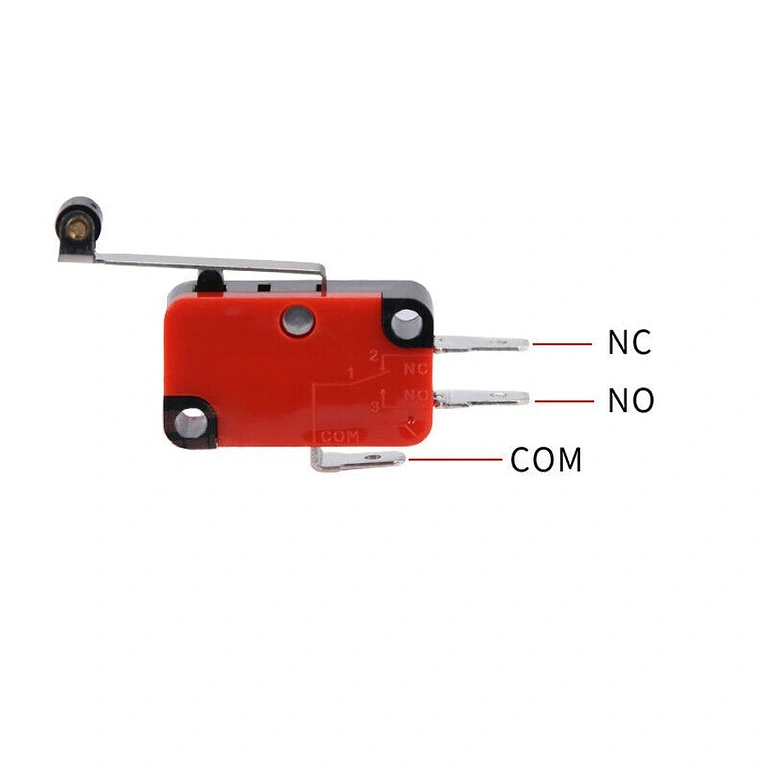

| Configuración de contactos | 1NO + 1NC (3 terminales: COM, NO, NC) |
| Tipo de accionamiento | Roldana sobre palanca larga articulada (long hinge lever) |
| Mecanismo de conmutación | Snap-action momentary |

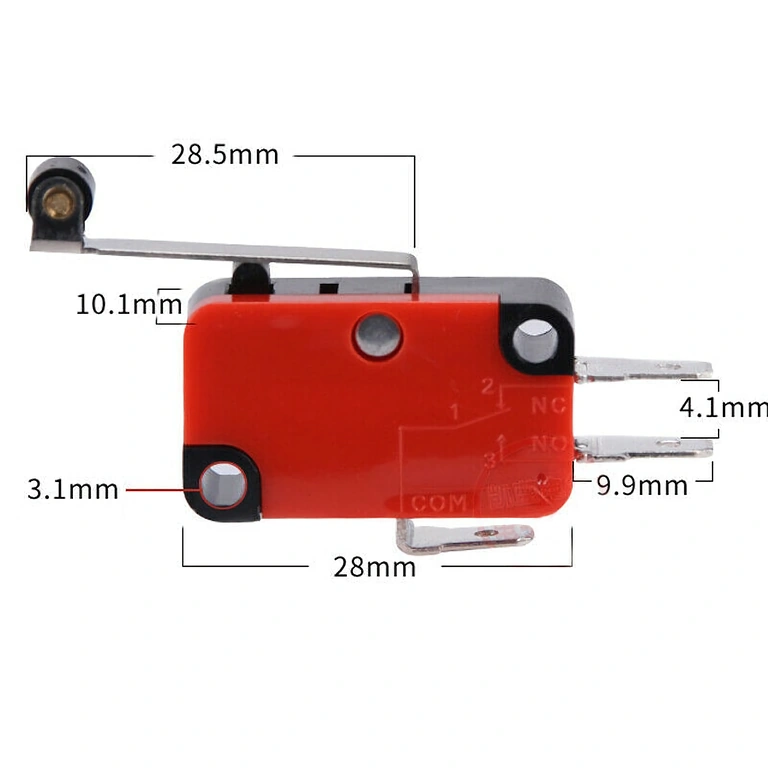

| Dimensiones del cuerpo | 2.79 × 1.60 × 0.99 cm |
| Dimensiones del actuador (palanca) | 5.08 × 0.41 cm |

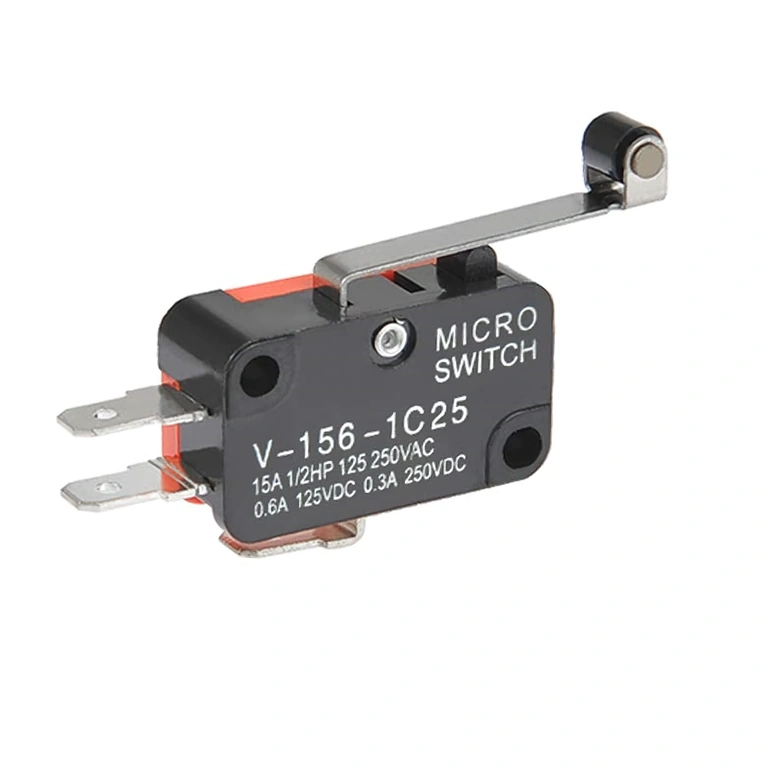

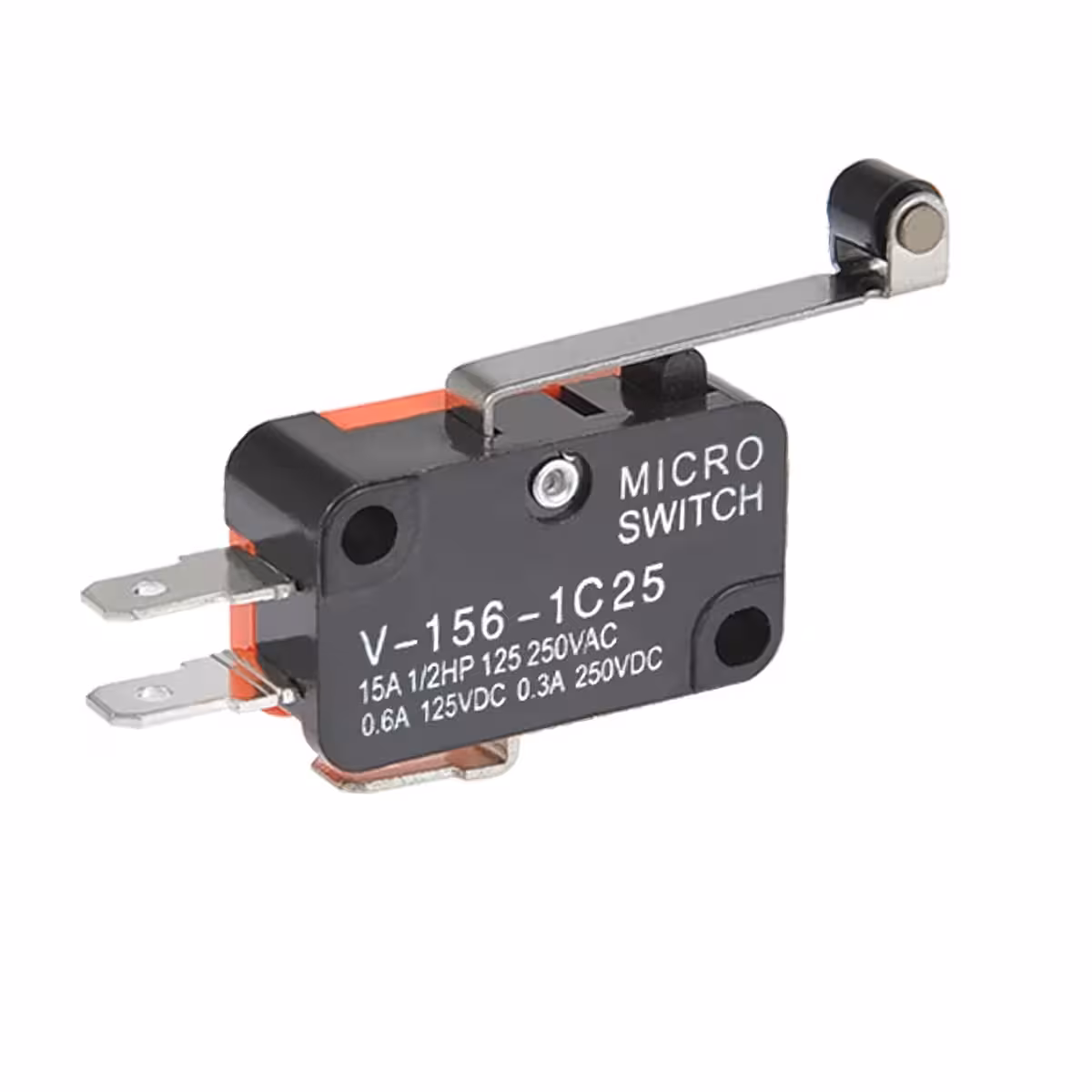

| Diámetro del orificio de fijación | 0.33 cm |

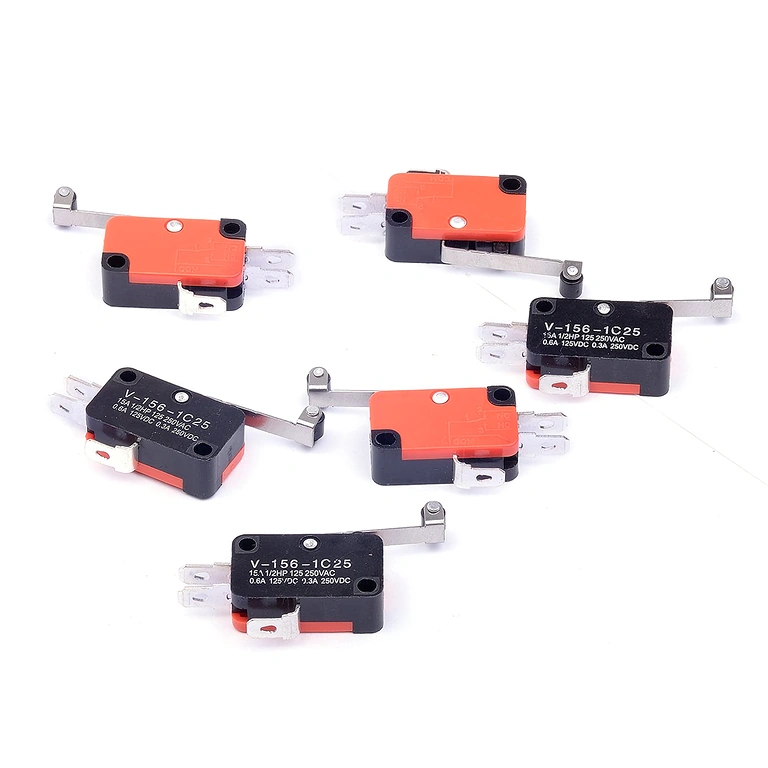

| Material del cuerpo | Plástico + metal |
| Colores | Rojo, negro, plateado |
| Peso por unidad | 8g |
| Cantidad en el set | 6 unidades idénticas |
| Aplicaciones típicas | CNC, automatización industrial, impresoras 3D, equipos electrónicos, sistemas de seguridad |
Contenido del paquete
- 6 × Microinterruptor de final de carrera V-156-1C25 con roldana y palanca larga
Preguntas Frecuentes
¿Qué significa la configuración 1NO + 1NC y cómo se conecta?

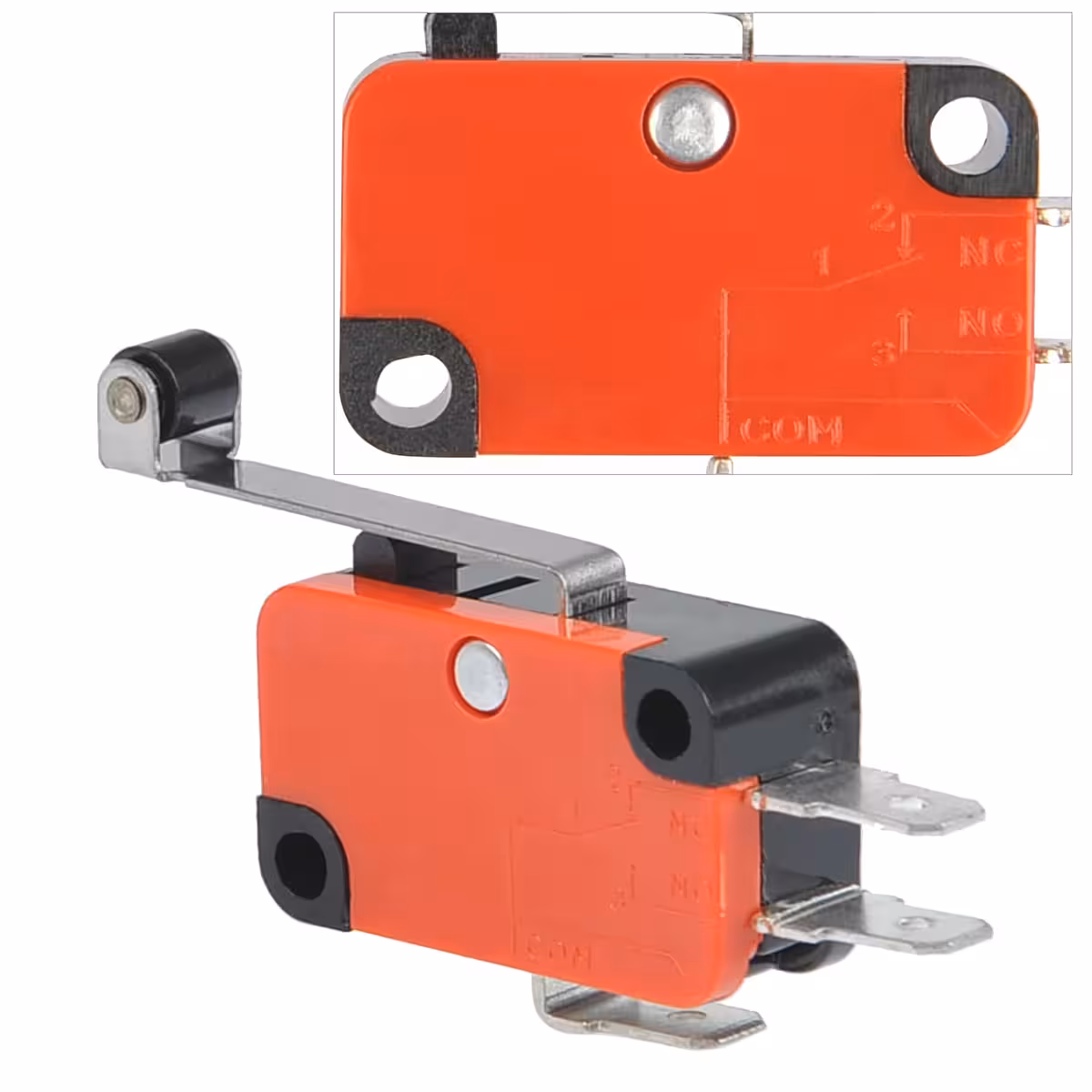

El interruptor dispone de 3 terminales: COM (común), NO (Normal Open: circuito abierto en reposo) y NC (Normal Closed: circuito cerrado en reposo). Al accionar la palanca, el contacto NO se cierra y el NC se abre simultáneamente. Selecciona el terminal adecuado según la función que requiera tu esquema.
¿Es adecuado para impresoras 3D y máquinas CNC?
Sí. El V-156-1C25 es uno de los finales de carrera más utilizados en impresoras 3D tipo cartesiano y CoreXY, así como en máquinas CNC de nivel hobby y semi-industrial. La palanca larga con roldana permite ajustar el punto de disparo cómodamente sin necesidad de desmontar componentes.
¿Se puede conectar directamente a Arduino o Raspberry Pi?
Sí, los terminales NO o NC se conectan a los pines digitales del microcontrolador utilizando una resistencia pull-up (interna o externa). Importante: no conectes en el mismo circuito la lógica TTL de 3.3V/5V con cargas de 15A/250V AC.
¿Cuál es la diferencia respecto a un microinterruptor de palanca corta?
La palanca larga ofrece un mayor recorrido de accionamiento y requiere menos fuerza para dispararse, lo que lo hace más sensible y fácil de integrar donde las tolerancias mecánicas son más holgadas. La palanca corta se prefiere cuando el espacio es muy limitado y se dispone de mayor fuerza de actuación.
¿El set incluye tornillos de montaje o conectores?
No. El set contiene exclusivamente las 6 unidades del V-156-1C25. Los tornillos y conectores eléctricos deben adquirirse por separado según las necesidades de tu proyecto.
¿Es compatible dimensionalmente con otros interruptores de la serie V-15x?
Sí. La serie V-156 respeta el formato estándar SPDT de uso general, siendo compatible dimensionalmente con la mayoría de los equipos que utilizan interruptores de la familia V-15x.
