Módulos Trigger USB Tipo-C PD QC – Obtén voltaje fijo desde cualquier cargador, sin soldaduras
¿Necesitas alimentar un proyecto a 12V o 20V utilizando un cargador USB-C, pero no quieres complicarte diseñando un regulador de voltaje desde cero? Estos módulos trigger USB Tipo-C PD QC negocian automáticamente el voltaje con la fuente de alimentación y lo entregan directamente en los pines de salida. Solo tienes que seleccionar el voltaje mediante el DIP switch, conectar el cargador y medir; en menos de un minuto tendrás la alimentación exacta que tu proyecto requiere.
Nota: Es fundamental medir siempre el voltaje de salida con un multímetro antes de conectar cualquier dispositivo, para confirmar que el voltaje negociado coincide con la configuración seleccionada.
¿Por qué elegir este set? (Ventajas clave):

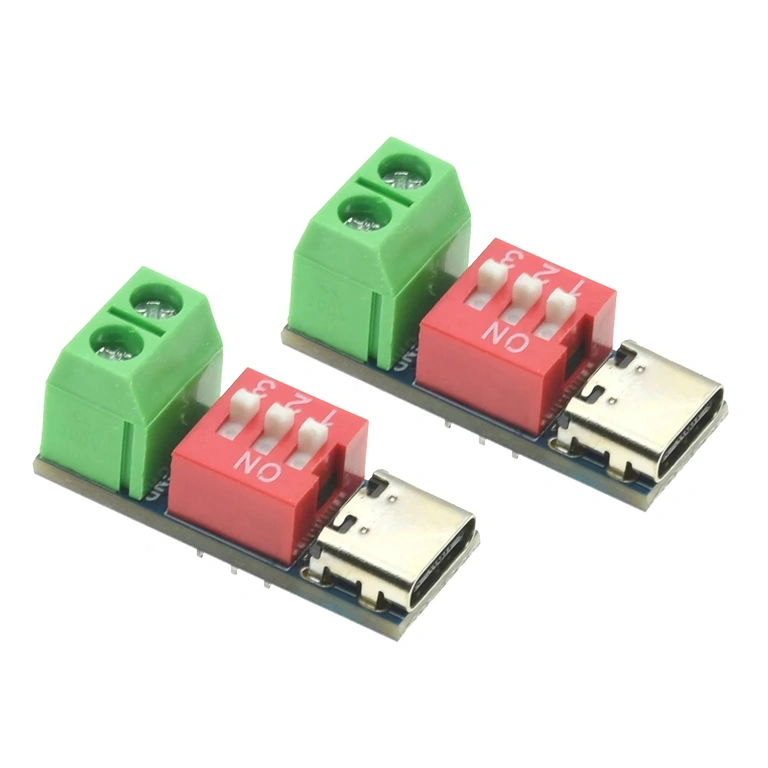

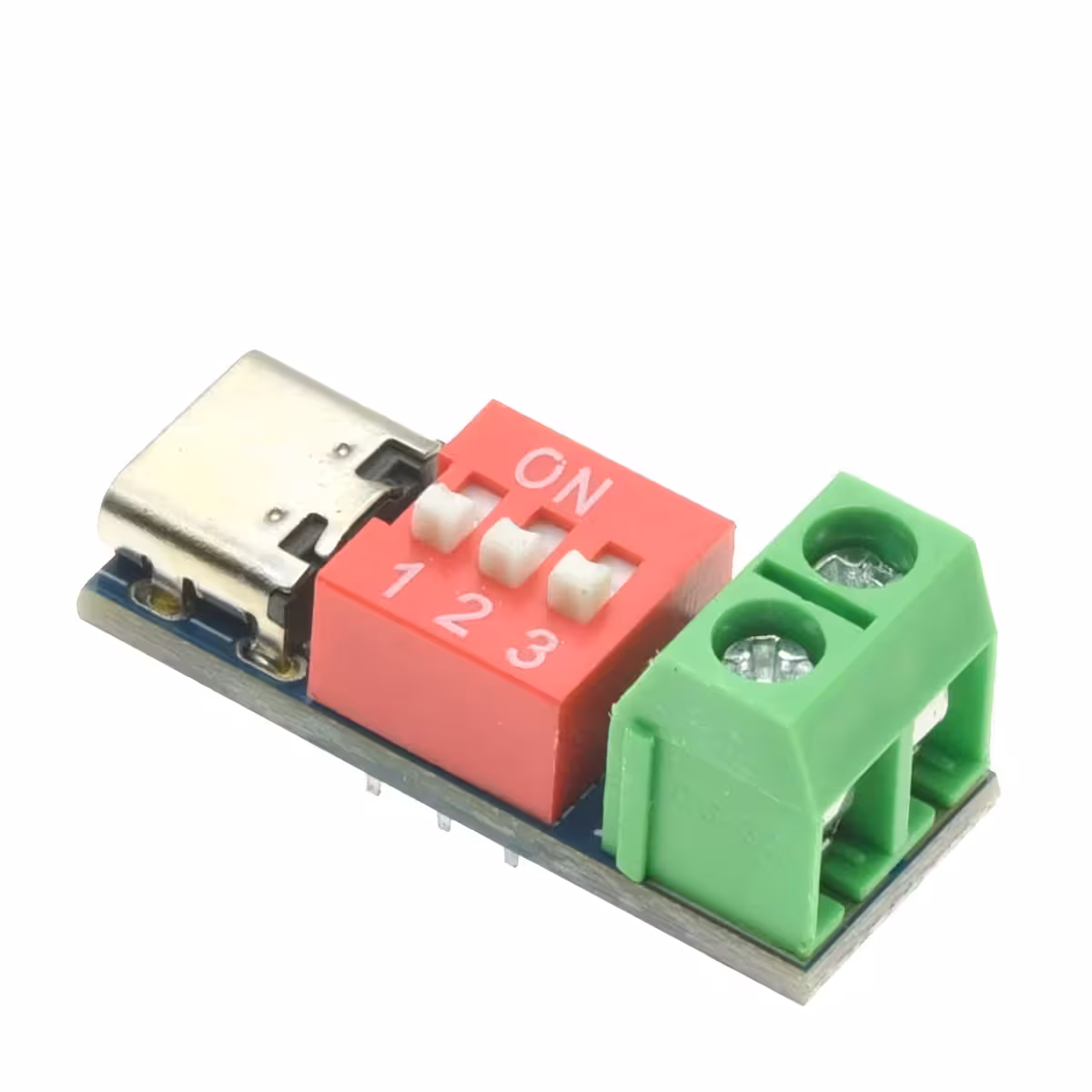

- Selector hardware mediante DIP switch — elige entre 5V, 9V, 12V, 15V y 20V de forma mecánica e inmediata, sin necesidad de firmware, programadores ni código.
- Compatibilidad con 4 protocolos — soporta PD3.0, PD2.0, QC y BC1.2, lo que garantiza su funcionamiento con la gran mayoría de cargadores modernos de portátiles, móviles y estaciones de carga.
- Hasta 100W de potencia — capacidad suficiente para alimentar mini-PCs, tiras LED de alta potencia o proyectos embebidos de alto consumo, siempre que la fuente lo permita.

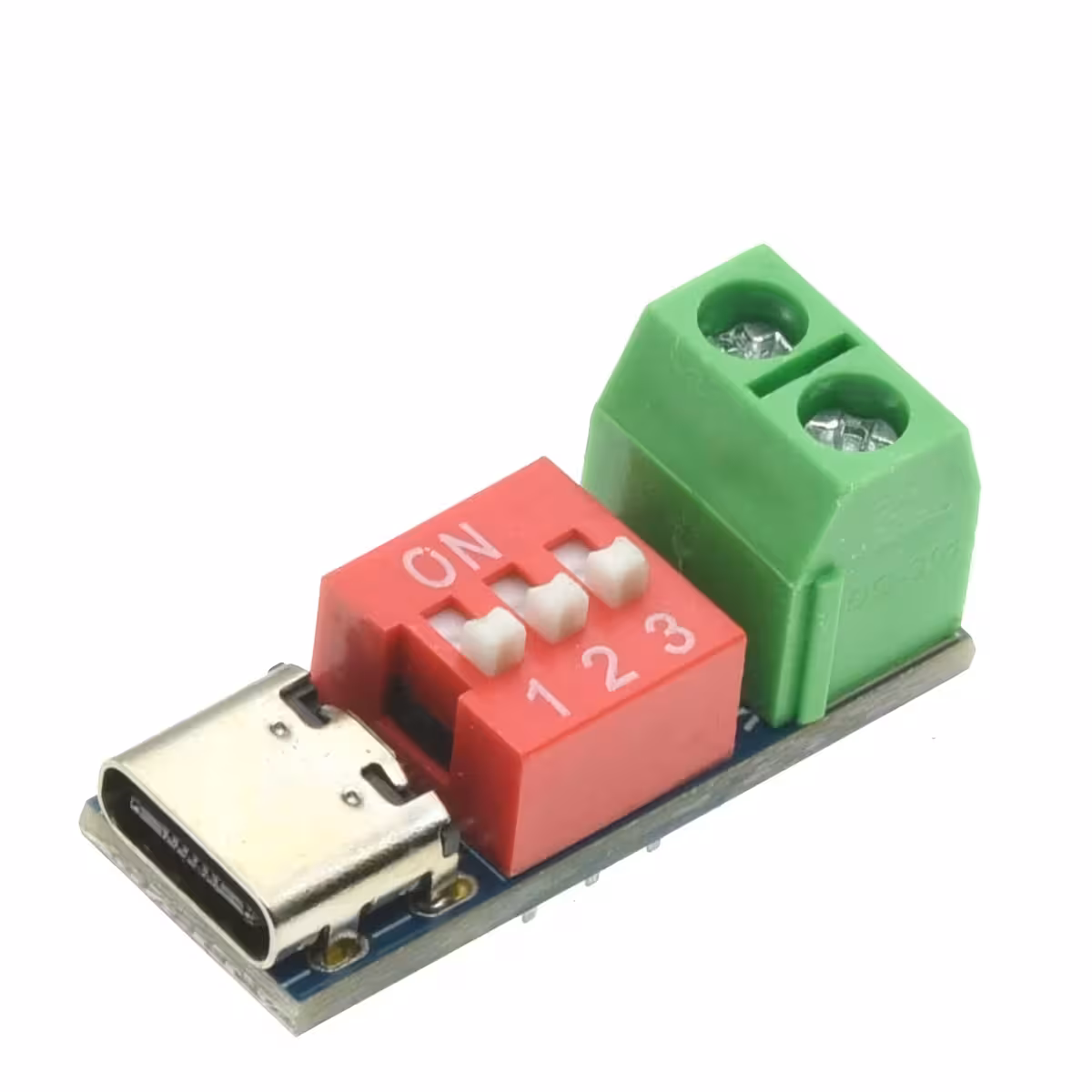

- Conector Tipo-C reversible — detección automática de polaridad; no importa cómo conectes el cable, eliminando el riesgo de inversión.

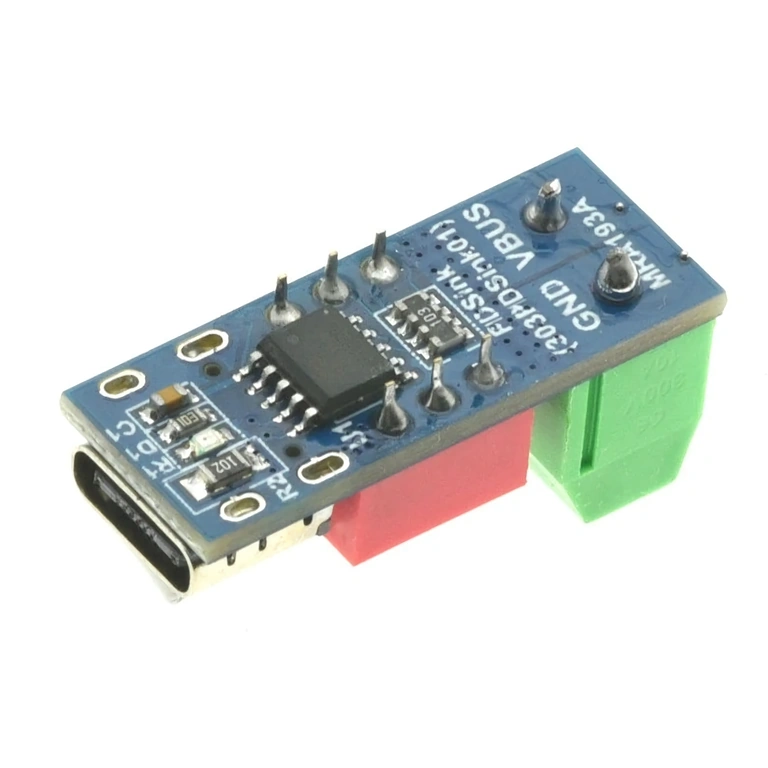

- Diseño compacto de 11 × 28 mm — cabe fácilmente en casi cualquier carcasa DIY o caja de proyectos sin necesidad de modificaciones estructurales.
- Protecciones integradas — incluye protección contra sobretensión y sobrecalentamiento para salvaguardar tanto el módulo como el circuito que alimentas.

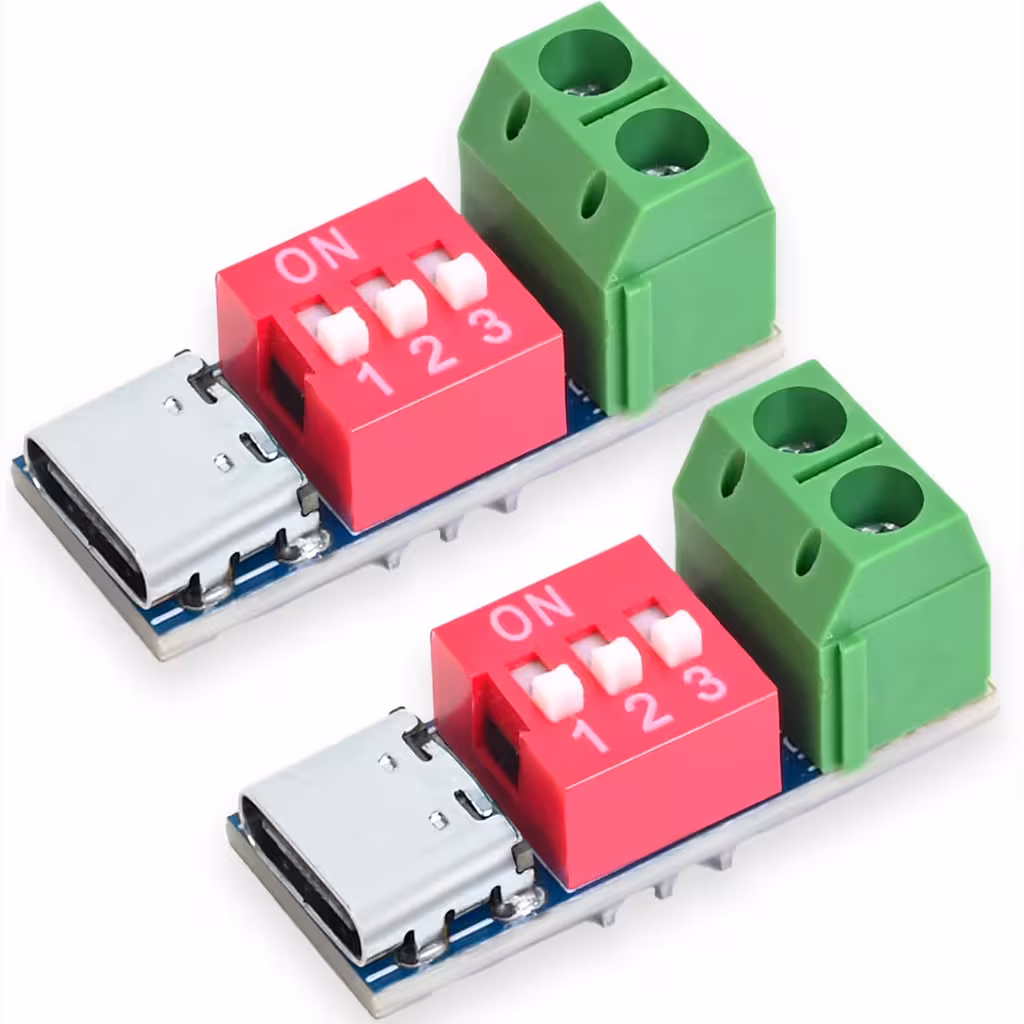

- Set de 2 unidades — ideal para tener una pieza de repuesto o para alimentar dos circuitos simultáneamente a voltajes distintos.
Detalles y Rendimiento

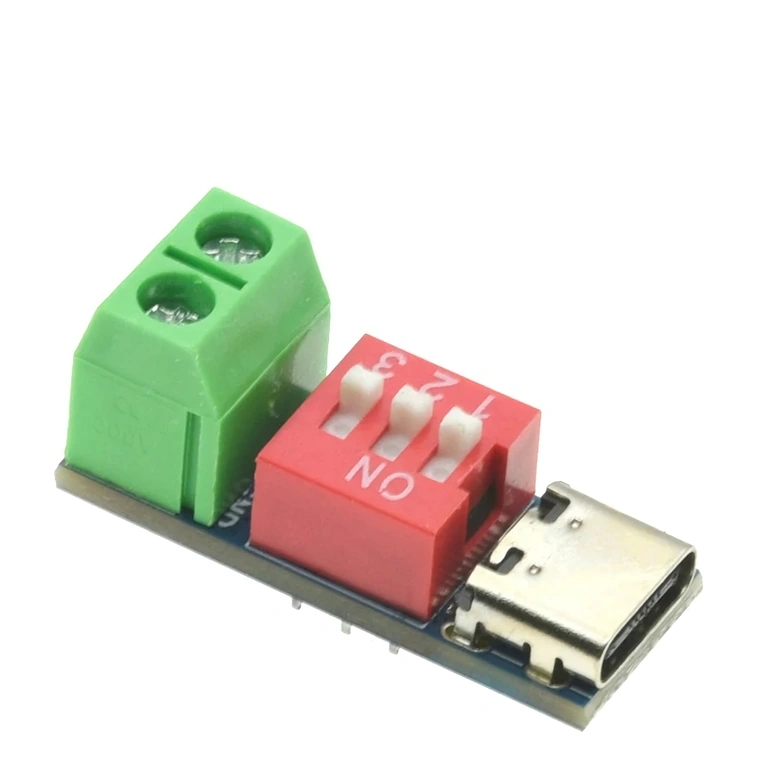

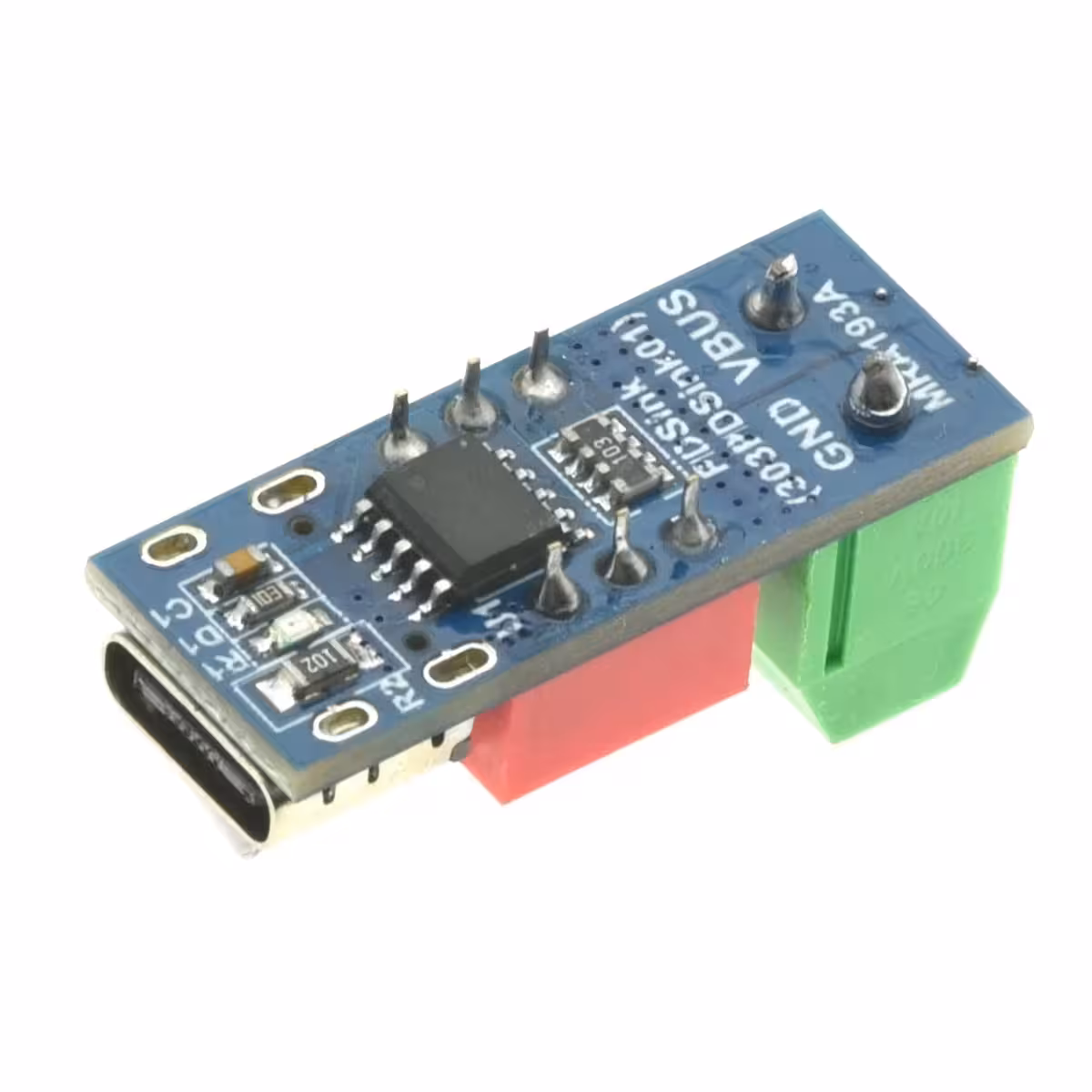

Este módulo funciona como un PD decoy trigger: simula ser un dispositivo consumidor para negociar con la fuente USB-C el voltaje configurado mediante el interruptor DIP, sin intervención de software. El voltaje de entrada admitido oscila entre 4V y 22V, manteniendo la salida estable al valor seleccionado siempre que la fuente pueda suministrar la corriente necesaria. Para potencias cercanas a los 100W, asegúrate de que el cargador esté certificado y que exista una ventilación adecuada alrededor del módulo.
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de entrada | 4V – 22V |
| Voltaje de salida | 5V, 9V, 12V, 15V, 20V (seleccionable mediante DIP switch) |
| Potencia máxima | Hasta 100W (dependiente de la fuente) |
| Interfaz | USB Tipo-C PD |
| Protocolos soportados | PD3.0, PD2.0, QC, BC1.2 |
| Tipo de selector | Interruptor DIP (DIP switch) |
| Detección de polaridad | Automática (reversible) |
| Protecciones integradas | Sobretensión, sobrecalentamiento |
| Dimensiones | 11 × 28 mm |
| Cantidad | 2 × módulo trigger Tipo-C PD QC |
Instrucciones de configuración y uso

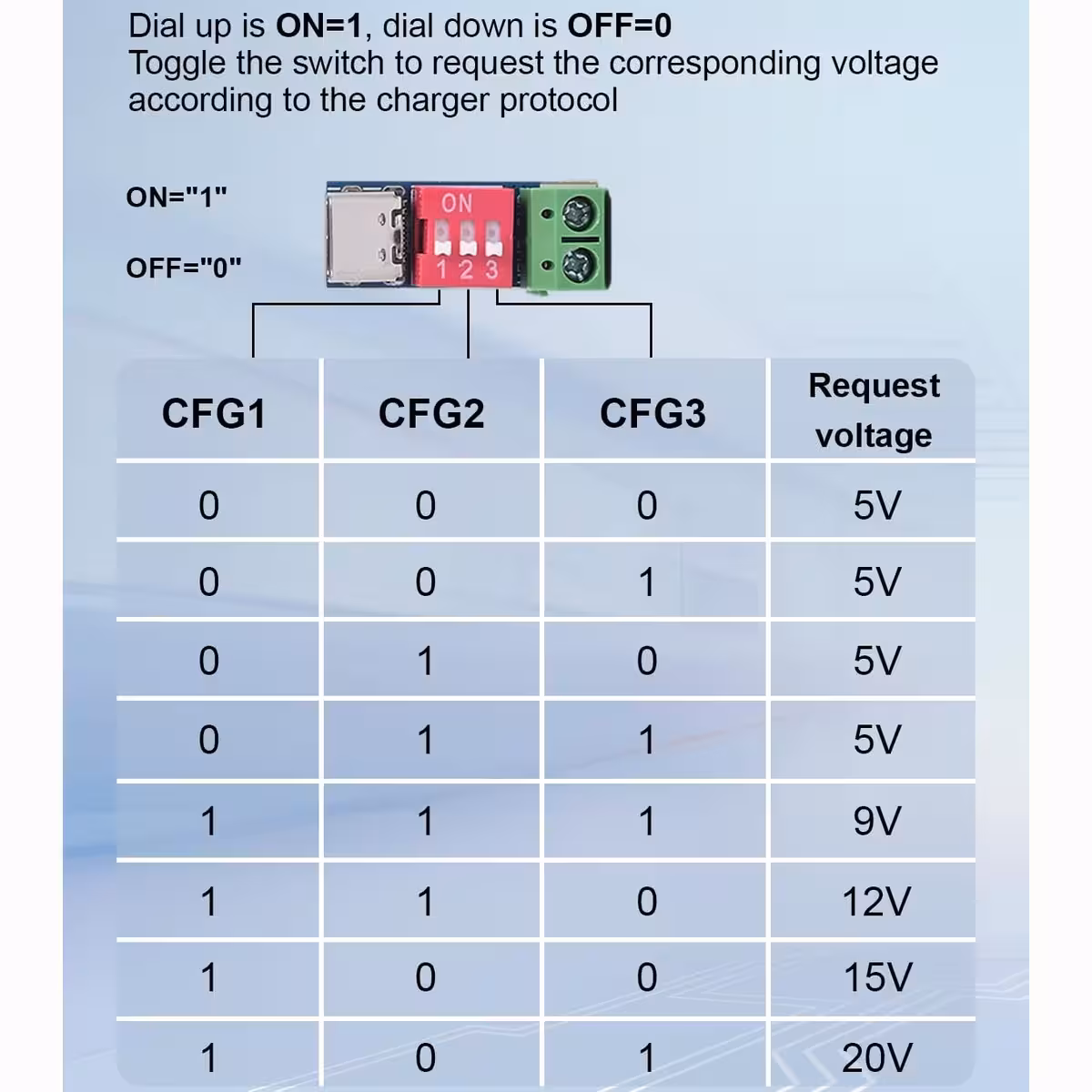

- Consulta la tabla de configuración del DIP switch incluida en la documentación o marcada directamente en el PCB para asociar las posiciones de los interruptores con el voltaje deseado.
- Con el módulo desconectado de cualquier fuente, ajusta el DIP switch en la posición correspondiente al voltaje que necesitas (5V, 9V, 12V, 15V o 20V).
- Conecta el módulo a un cargador USB Tipo-C compatible con PD/QC que tenga la capacidad suficiente para tu aplicación.
- Mide el voltaje de salida con un multímetro antes de conectar tu carga para confirmar que la negociación se ha realizado correctamente.
- Conecta la carga a los pines de salida y verifica el funcionamiento en condiciones normales.
Contenido del paquete

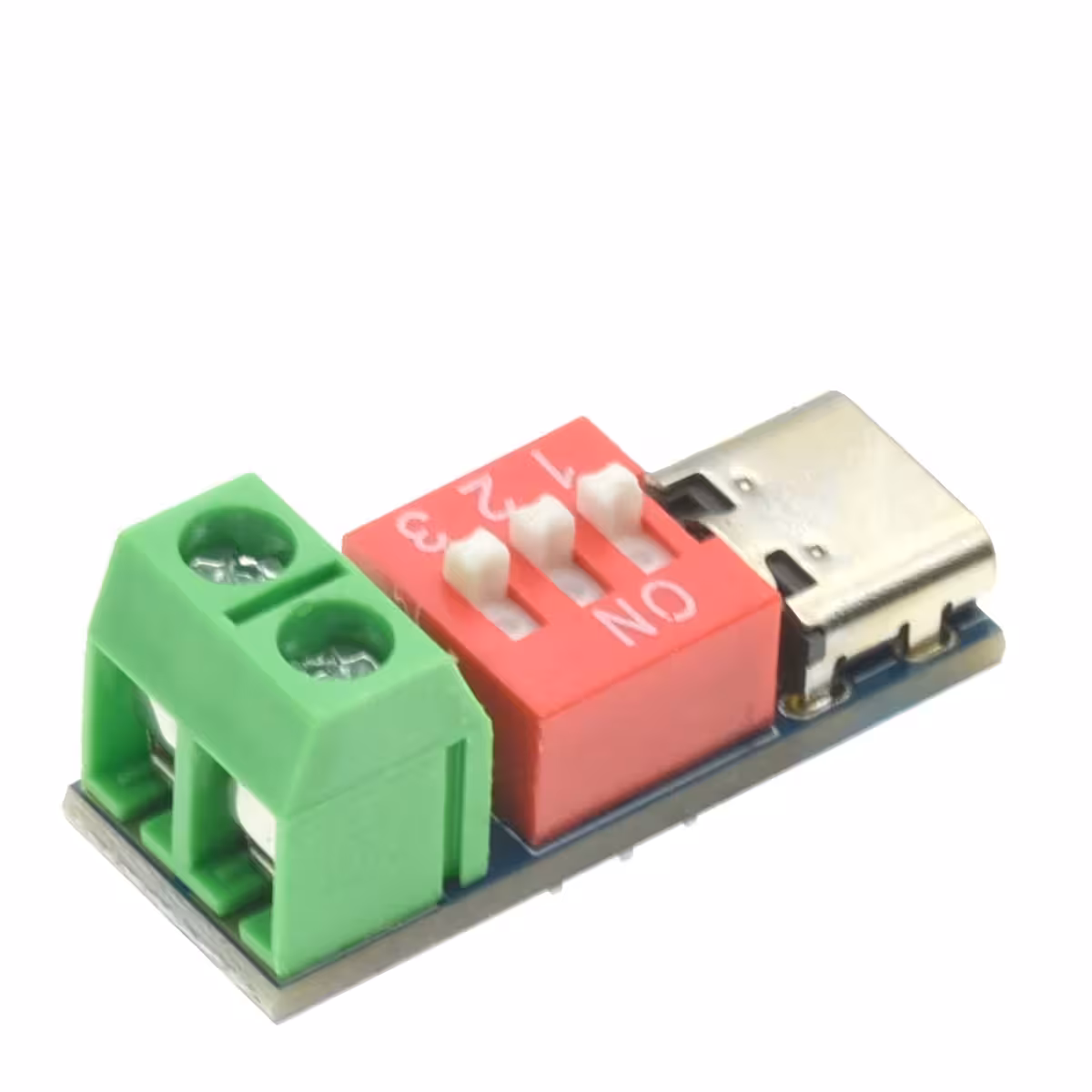

- 2 × Módulo Trigger USB Tipo-C PD QC 100W con selector DIP switch
Preguntas frecuentes
¿El módulo funciona con cualquier cargador USB-C?
No. Requiere un cargador que soporte al menos uno de los protocolos PD3.0, PD2.0, QC o BC1.2. Un cargador estándar de 5V sin PD solo suministrará 5V, independientemente de la posición del DIP switch.
¿Puedo alimentar un portátil o dispositivo de 65W–100W con este módulo?
Sí, siempre que la fuente USB-C soporte la potencia necesaria y el protocolo PD correspondiente. El módulo permite teóricamente hasta 100W, pero el rendimiento real depende exclusivamente de la capacidad de tu cargador.
¿Necesito software o un programador para configurar el voltaje?
No. Todo se realiza a nivel de hardware mediante el posicionamiento de los interruptores DIP. No requiere firmware, cables de programación ni aplicaciones.
¿Qué ocurre si el cargador no soporta el voltaje seleccionado?
El módulo negociará el voltaje disponible más cercano que la fuente pueda ofrecer. Por este motivo, es crucial medir la salida con un multímetro antes de conectar cualquier circuito.
¿Es necesario un disipador térmico para potencias elevadas?
Para cargas cercanas a los 100W, asegúrate de que haya una ventilación adecuada alrededor del módulo. Aunque la protección contra sobrecalentamiento integrada lo detendrá antes de sufrir daños, unas buenas condiciones térmicas prolongarán significativamente su vida útil.
