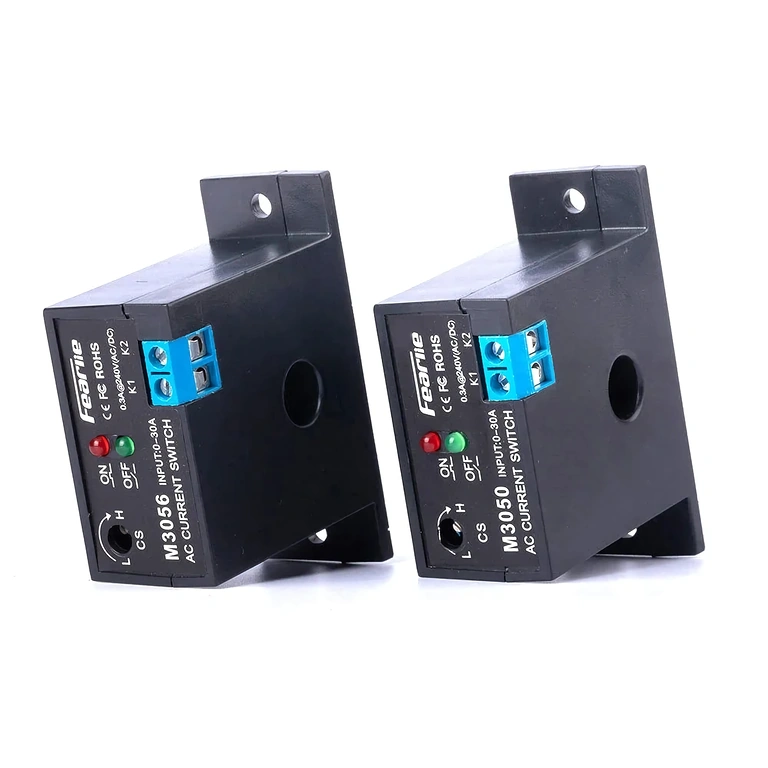

Sensor de detección de corriente AC ajustable 0.2–30A – monitorización sin contacto y sin alimentación externa
¿Necesitas monitorizar el consumo de un motor, una bomba o un inversor y saber exactamente cuándo circula corriente por el circuito? Con el módulo de detección de corriente M3050/M3056 puedes hacerlo sin cortar cables y sin añadir fuentes de alimentación adicionales. Su instalación es cuestión de minutos: simplemente pasa el conductor por el orificio de Ø10 mm y el sensor se encargará del resto.
Nota: La salida del módulo es una señal de control (máx. 0.3A / 240V AC/DC) destinada a automatismos, no es un circuito de potencia. El conductor monitorizado no debe cortarse; simplemente se hace pasar a través del orificio del sensor.
¿Por qué elegir este modelo? (Ventajas clave):
- Umbral ajustable 0.2–30A — cubre desde un circuito de iluminación hasta un motor industrial con un solo dispositivo.
- Autoalimentado por campo magnético — no requiere fuente de alimentación externa, lo que reduce el cableado y simplifica el cuadro eléctrico.
- Conmutación electrónica sin piezas móviles — sin desgaste mecánico, permitiendo un número de ciclos de conmutación prácticamente ilimitado.
- Aislamiento galvánico total — el circuito monitorizado y la salida de control están completamente separados, protegiendo tu PLC o sistema de alarma.
- Respuesta rápida (<1% de histéresis) y sobrecarga admisible del 100% — detecta picos de corriente sin fallar en arranques pesados de motores.
- Carcasa de PC ignífuga — resistente al fuego y a temperaturas entre -20°C y +55°C, ideal para cuadros eléctricos industriales o exteriores protegidos.
Detalles y rendimiento
Su principio de funcionamiento se basa en un transformador de corriente de núcleo toroidal: el conductor monitorizado actúa como devanado primario y la energía inducida alimenta directamente el circuito interno, eliminando la necesidad de baterías o fuentes auxiliares de 24V. El umbral de disparo se ajusta con precisión mediante un potenciómetro integrado, ofreciendo una resolución fina en todo el rango de 0.2–30A. La salida de 0.3A / 240V AC o DC es suficiente para accionar un contactor auxiliar, una entrada de PLC o un módulo de alarma. Su rango de temperatura operativa de hasta +55°C permite su instalación incluso en cuadros eléctricos con alta densidad de componentes.
| Parámetro | Valor / Detalle |
|---|---|
| Modelos disponibles | M3050 (NO), M3056 (NC) |
| Rango de corriente detectada | 0.2 – 30A AC |
| Tipo de contacto de salida | NO (M3050) / NC (M3056) |
| Capacidad de salida | 0.3A máx. / 240V AC o DC |
| Principio de medición | Inducción magnética (transformador toroidal) |
| Alimentación | Autoalimentado por el campo magnético del conductor |
| Diámetro del orificio | Ø 10 mm |
| Histéresis (retraso) | < 1% |
| Sobrecarga admisible | 100% |
| Temperatura de trabajo | -20°C … +55°C |
| Material de la carcasa | PC (policarbonato) ignífugo |
| Aplicaciones típicas | Motores, bombas, compresores, sistemas fotovoltaicos, SAI, cuadros eléctricos |
Instrucciones de programación y uso

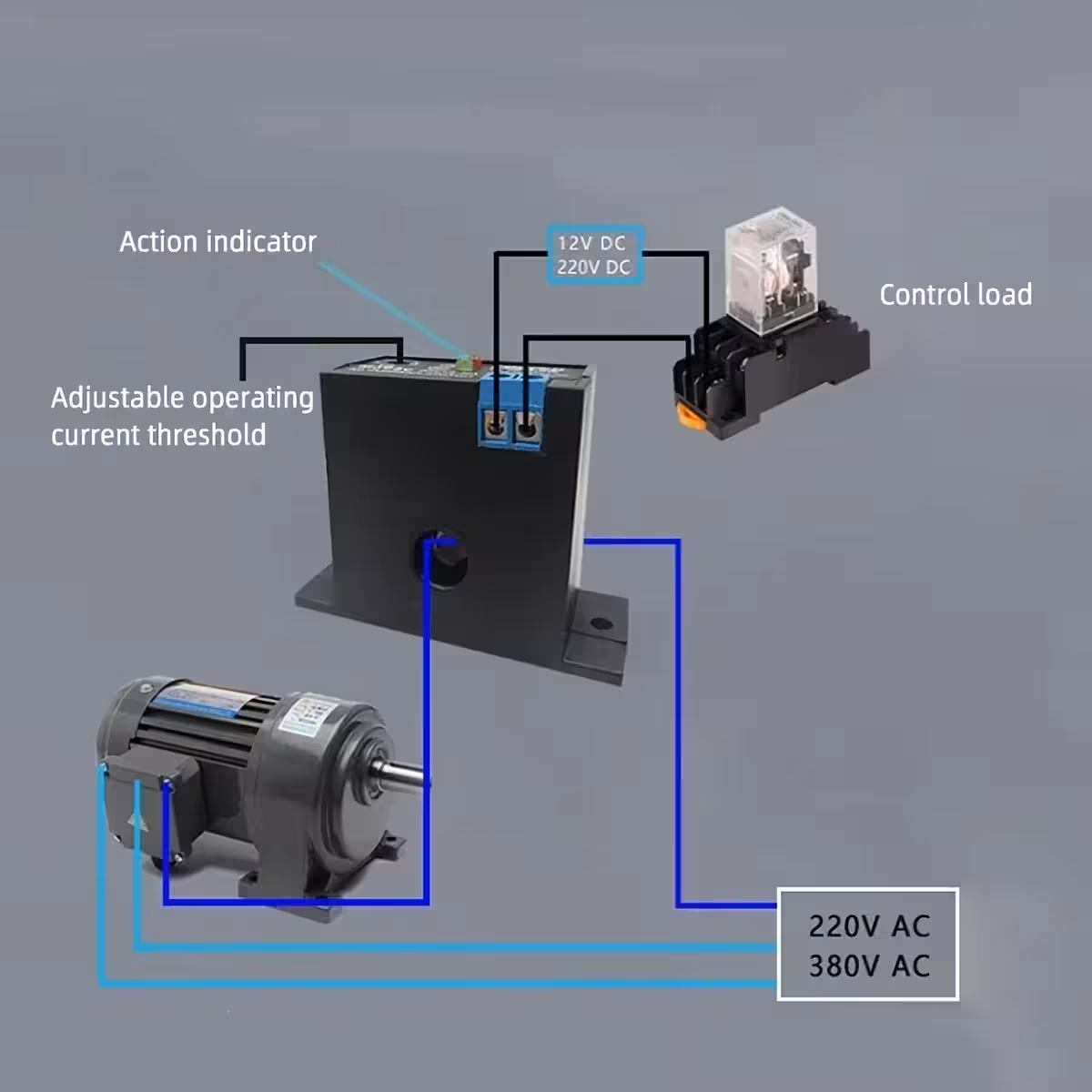

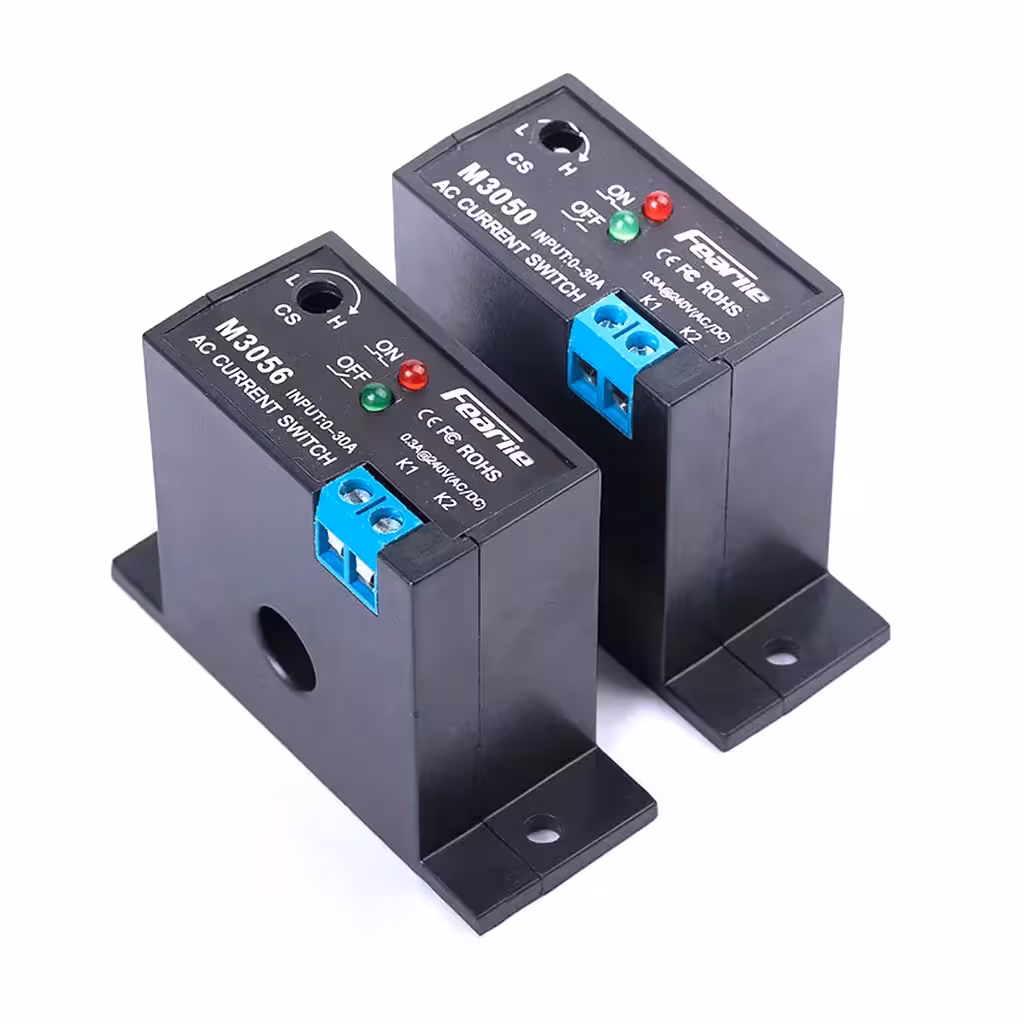

- Pasa el conductor monitorizado (fase, un solo cable) a través del orificio de Ø10 mm del sensor. No es necesario cortar ni modificar el cable.
- Conecta la salida del módulo (bornes de señal) al circuito de control deseado: PLC, contactor auxiliar, sistema de alarma u otra carga de máx. 0.3A / 240V.
- Enciende el circuito monitorizado a la carga mínima deseada y gira el potenciómetro gradualmente en sentido horario hasta que el relé conmute.

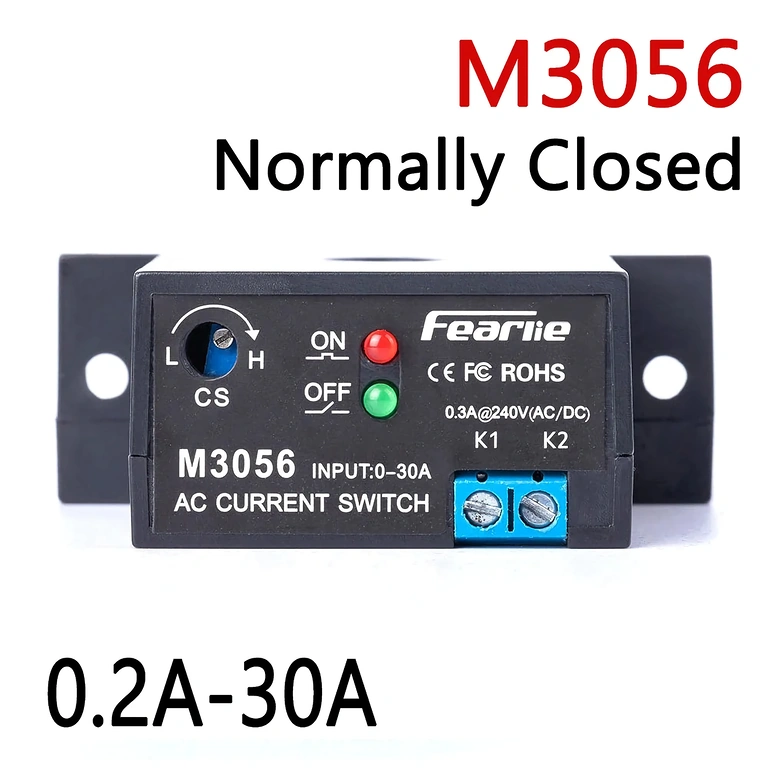

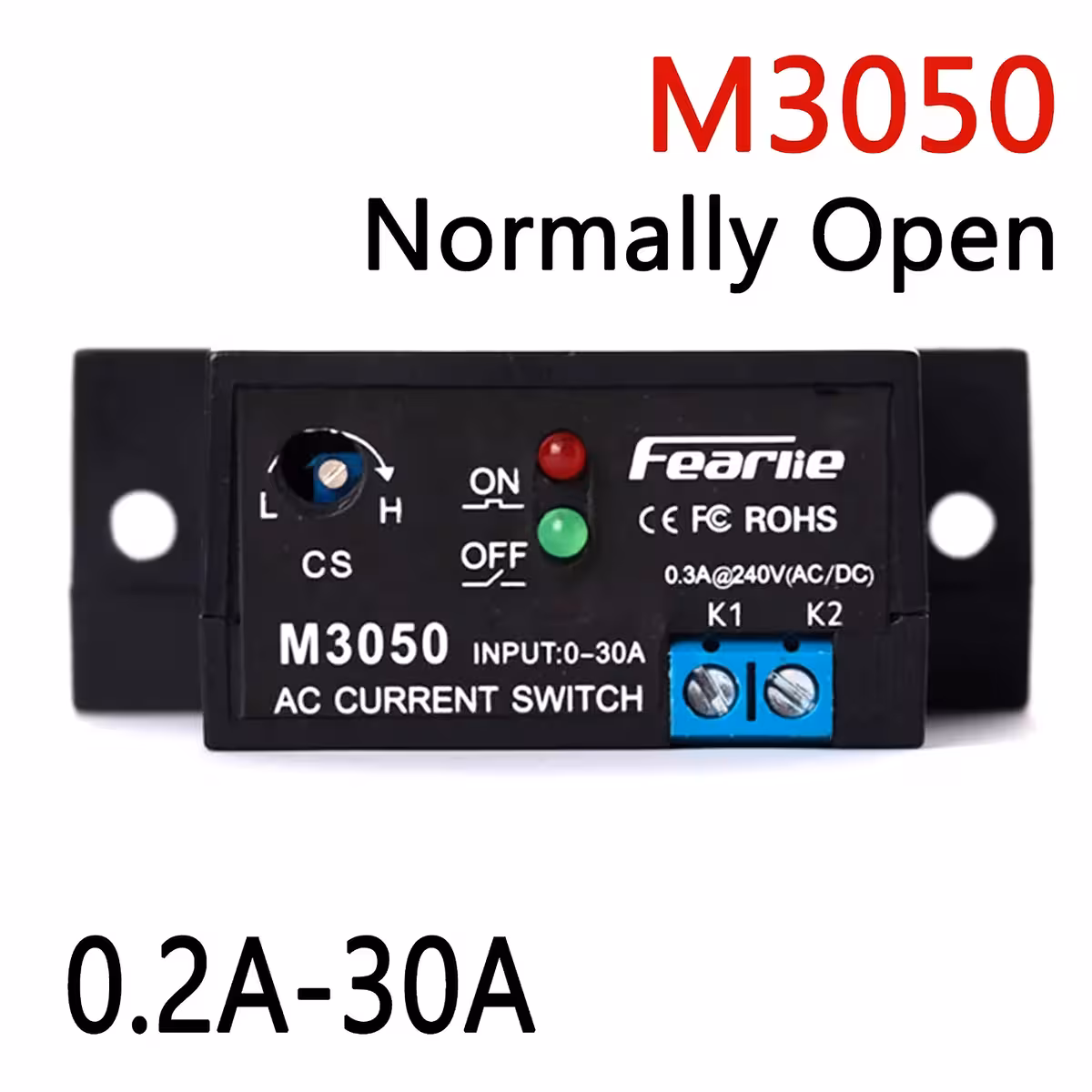

- Verifica el comportamiento: para el M3050 (NO), la salida se cierra cuando la corriente supera el umbral; para el M3056 (NC), la salida se abre al superar el umbral.
- Prueba con la carga nominal del equipo para confirmar que el umbral es correcto y evitar disparos falsos.
Contenido del paquete
- 1 x Módulo sensor de detección de corriente M3050 (NO) o M3056 (NC) — según la variante seleccionada en el pedido
Preguntas frecuentes
¿Cuál es la diferencia entre el modelo M3050 y el M3056?
El M3050 tiene un contacto de salida Normalmente Abierto (NO): el circuito se cierra cuando la corriente supera el umbral. El M3056 tiene un contacto Normalmente Cerrado (NC): el circuito se abre al superar el umbral. Elige según la lógica de tu automatización.
¿Necesita una fuente de alimentación externa?
No. El módulo es autoalimentado por el campo magnético del conductor monitorizado mediante el principio de transformador de corriente. No requiere cables de alimentación adicionales.
¿Puedo monitorizar corriente continua (DC) con este sensor?
No. El sensor detecta exclusivamente corriente alterna (AC) mediante inducción magnética. La salida de control puede funcionar tanto en AC como en DC (máx. 0.3A / 240V), pero el conductor monitorizado debe ser AC.
¿Se puede utilizar para monitorizar un motor trifásico?
Sí. Debes pasar un solo cable de fase por el orificio del sensor. Para una monitorización trifásica completa, utiliza tres módulos independientes, uno por cada fase.
¿Qué diámetro máximo admite el orificio?
El orificio tiene un diámetro de Ø 10 mm. Asegúrate de que el cable completo, incluyendo su aislamiento, quepa en esta medida.
¿Es adecuado para sistemas fotovoltaicos o SAI?
Sí, siempre que el circuito monitorizado sea AC, como la salida de un inversor o un SAI. Se utiliza frecuentemente en cuadros eléctricos, sistemas fotovoltaicos e instalaciones industriales para monitorizar el consumo y proteger contra sobrecargas.
