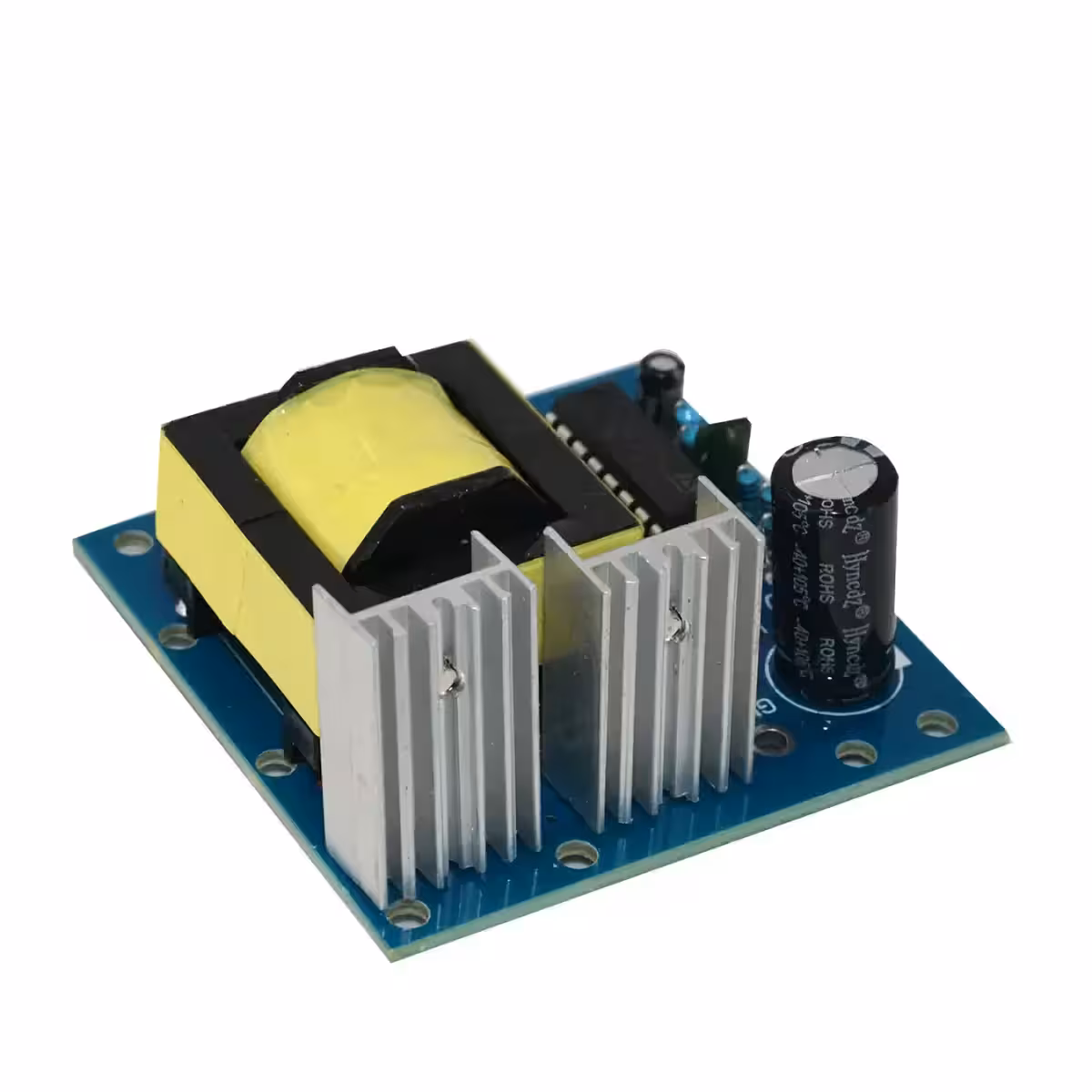

Módulo inversor 12V–220V 150W: 9 voltajes configurables en un formato compacto
¿Necesitas una fuente de tensión alterna variable para tus proyectos de electrónica, ya sea alimentado por la batería de tu coche o una fuente de laboratorio? Este módulo inversor de 12V a 220V y 150W te ofrece exactamente lo que buscas: sin necesidad de componentes adicionales ni modificaciones de hardware complejas, simplemente seleccionando los pines de salida adecuados.
Nota: Este dispositivo genera una onda cuadrada (Square Wave), no una onda senoidal pura. Por tanto, no es apto para equipos de audio hi-fi, motores eléctricos o dispositivos de alta precisión. Para aplicaciones que requieran un comportamiento más estable, las configuraciones de 175V–200V ayudan a compensar parcialmente las distorsiones frente a una señal senoidal.
¿Por qué elegir este modelo? (Ventajas clave):
- 9 voltajes de salida seleccionables — desde 20V hasta 220V AC, configurables mediante la conexión de los pines V0–V5 sin componentes extra.

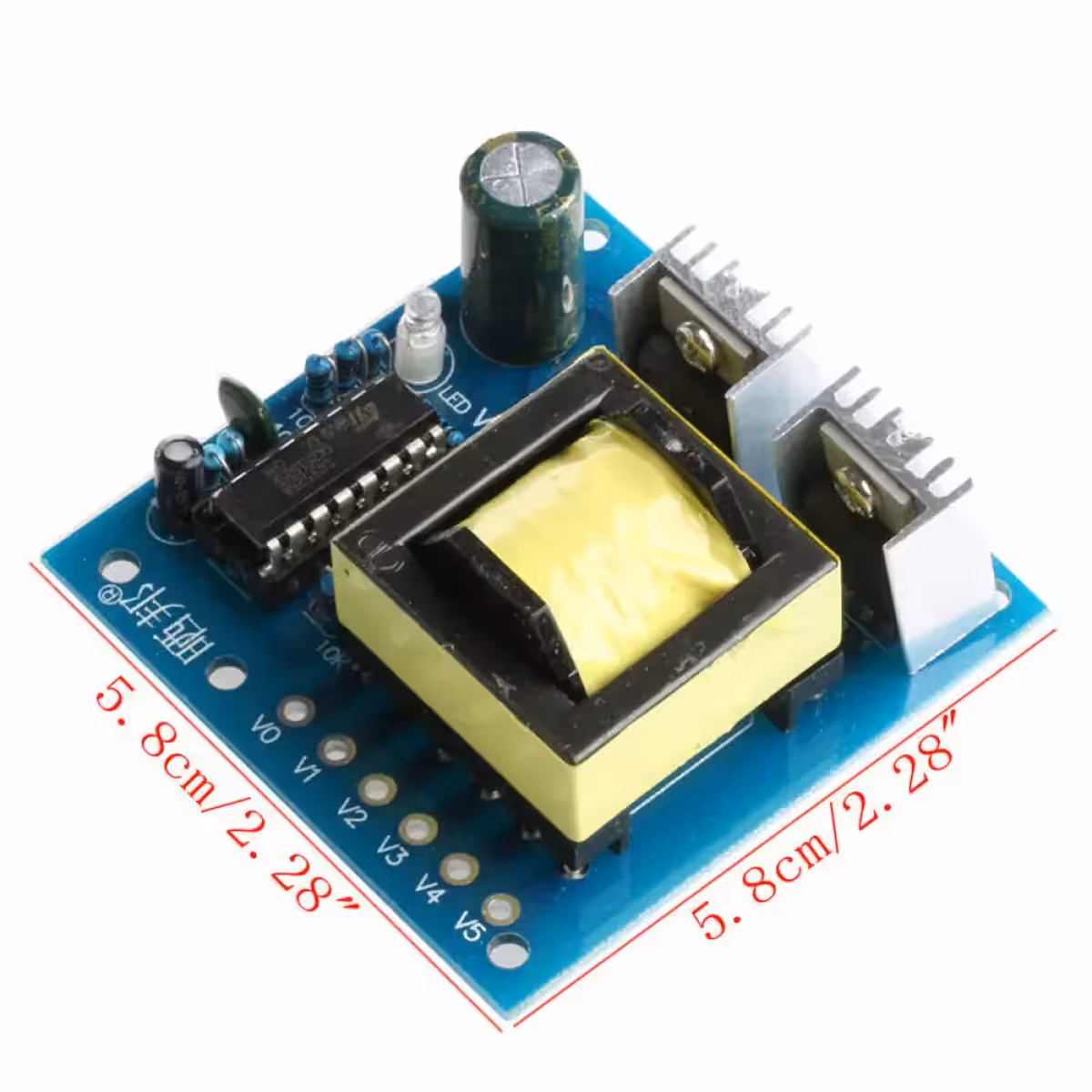

- Tamaño ultra compacto — con solo 5.8 × 5.8 × 2.8 cm, es perfecto para integrar en cualquier caja de proyectos DIY o montaje en vehículo sin ocupar apenas espacio.
- Compatibilidad directa con baterías — entrada estándar de 12V DC, listo para usar sin adaptadores especiales.
- 150W de potencia nominal — ideal para alimentar bombillas incandescentes, resistencias de calefacción y cargadores sencillos.
- Frecuencia de conmutación ~20KHz — por encima del umbral audible, lo que garantiza un funcionamiento silencioso incluso en entornos sensibles al ruido.
- Ideal para prototipado rápido — ajusta el voltaje en segundos siguiendo la tabla de conexiones incluida.
Detalles y Rendimiento
El núcleo de este módulo es un transformador de alta frecuencia (~20KHz) que convierte eficientemente 12V DC en tensión alterna, permitiendo un tamaño mucho más reducido que los inversores convencionales de 50Hz. El voltaje de salida se selecciona combinando los pines V0, V2, V3, V4, V5; cada combinación ofrece un nivel de tensión distinto, desde 20V hasta 220V AC.
Un detalle técnico importante: los multímetros digitales estándar pueden mostrar valores erróneos debido a la alta frecuencia de conmutación. Para obtener mediciones precisas, utiliza un polímetro analógico; las lecturas serán estables y fiables.
| Parámetro | Detalle |
|---|---|
| Voltaje de entrada | 12V DC |
| Potencia nominal | 150W |
| Tipo de onda | Onda cuadrada (Square Wave) |
| Frecuencia de conmutación | ~20KHz |
| Voltajes de salida | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Dimensiones | 5.8 × 5.8 × 2.8 cm |
| Aplicaciones recomendadas | Proyectos DIY, bombillas incandescentes, cargadores básicos, cargas resistivas |
| Aplicaciones no recomendadas | Motores eléctricos, audio hi-fi, aparatos de precisión |
Instrucciones de configuración y uso

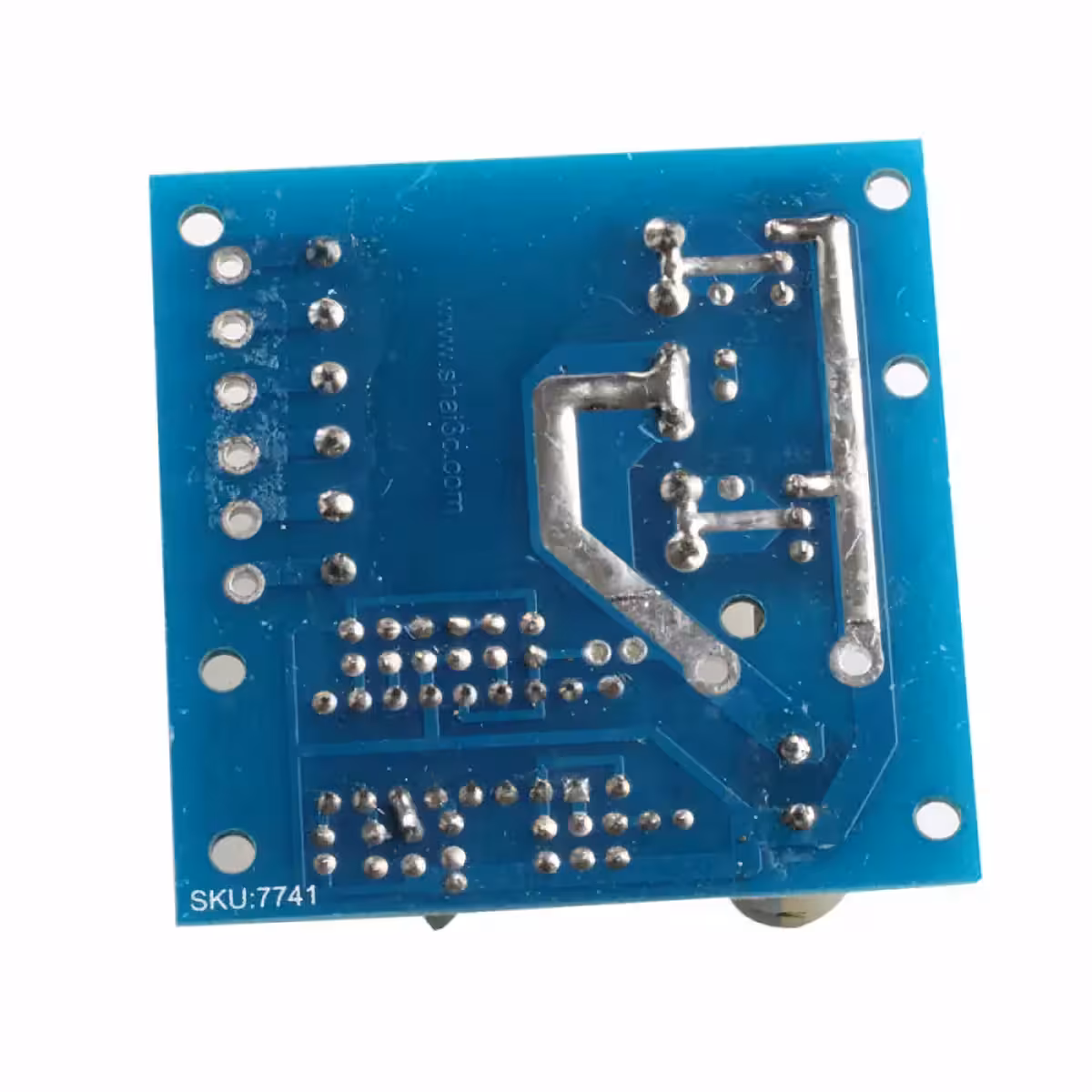

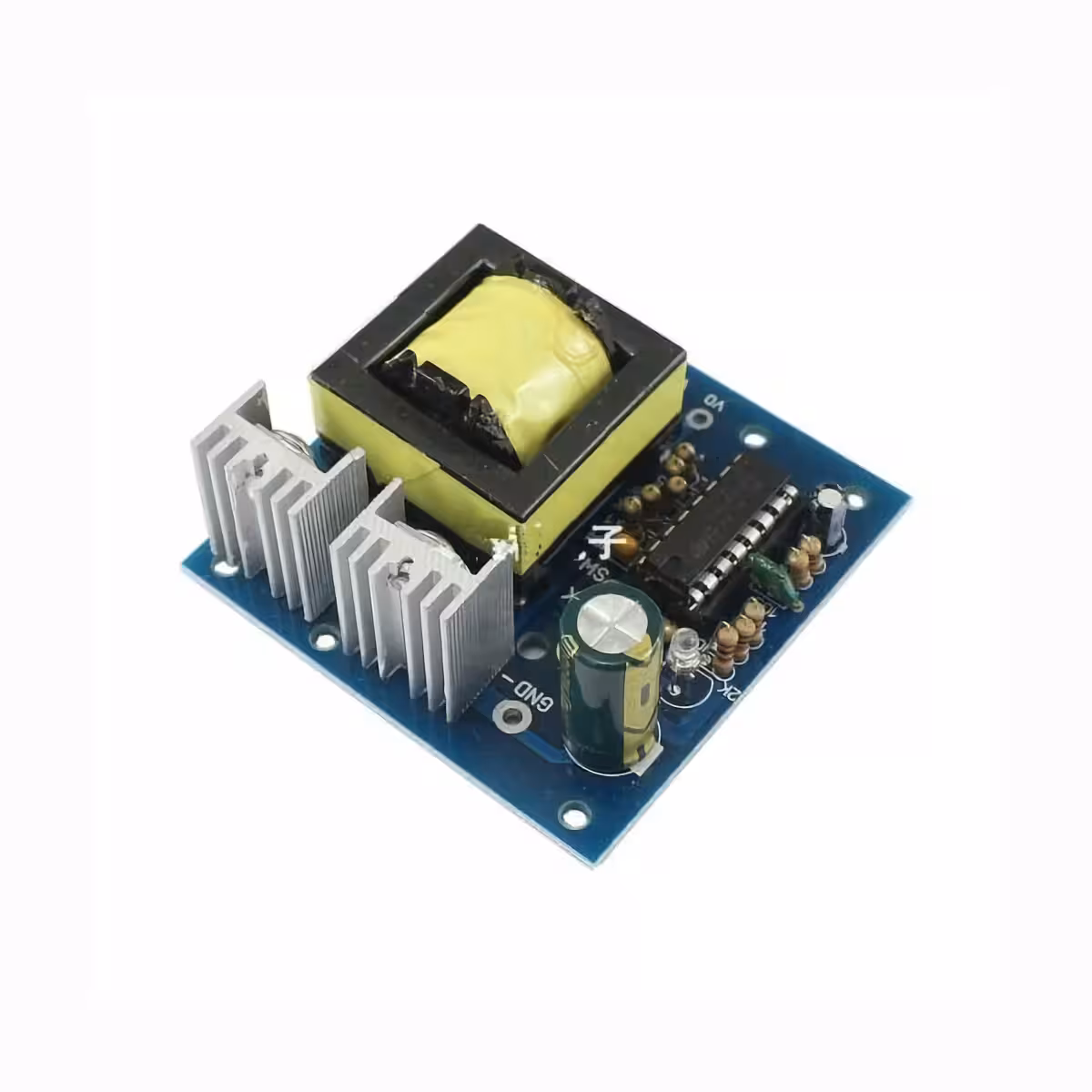

- Conecta los 12V DC a los pines de entrada del módulo, respetando siempre la polaridad indicada en el PCB.

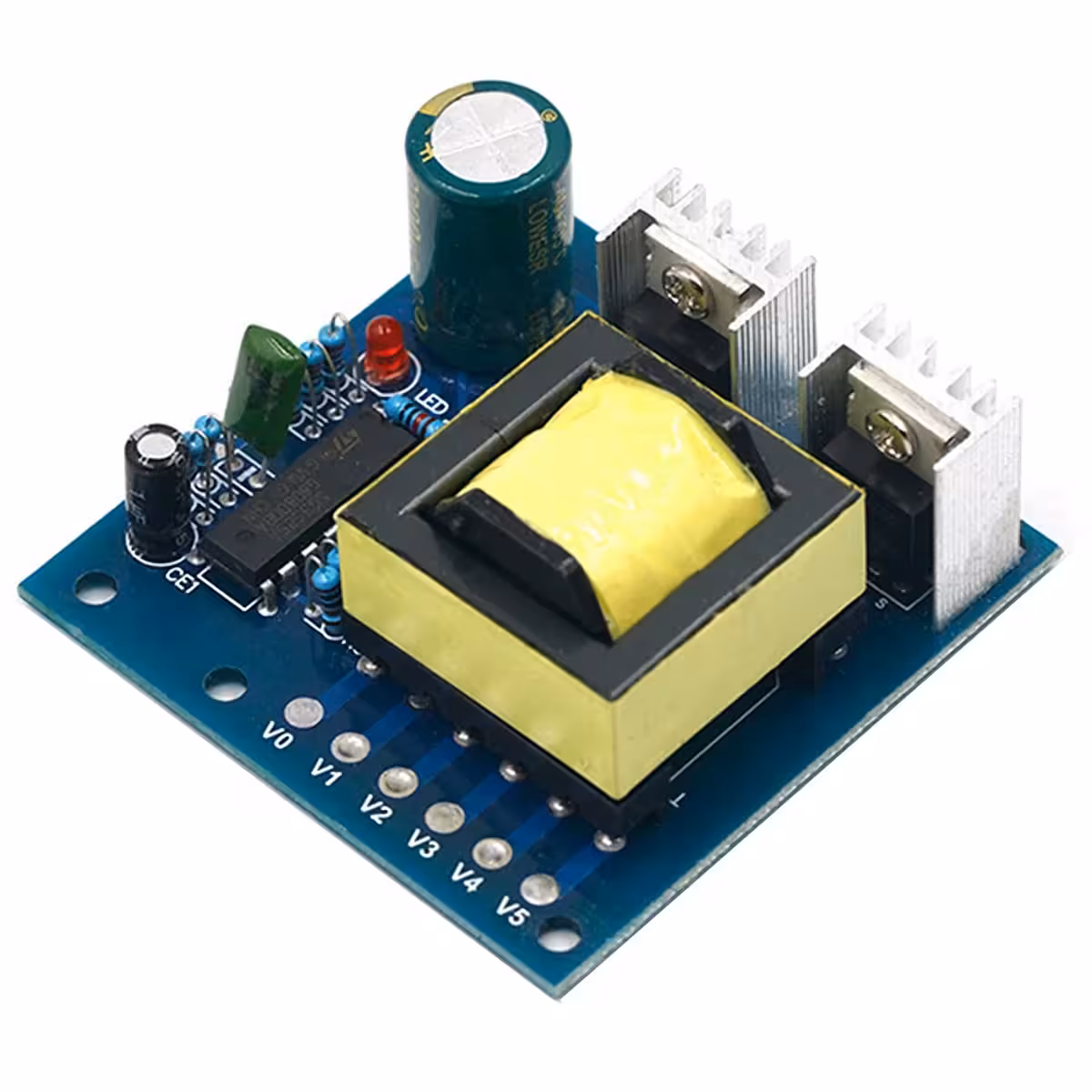

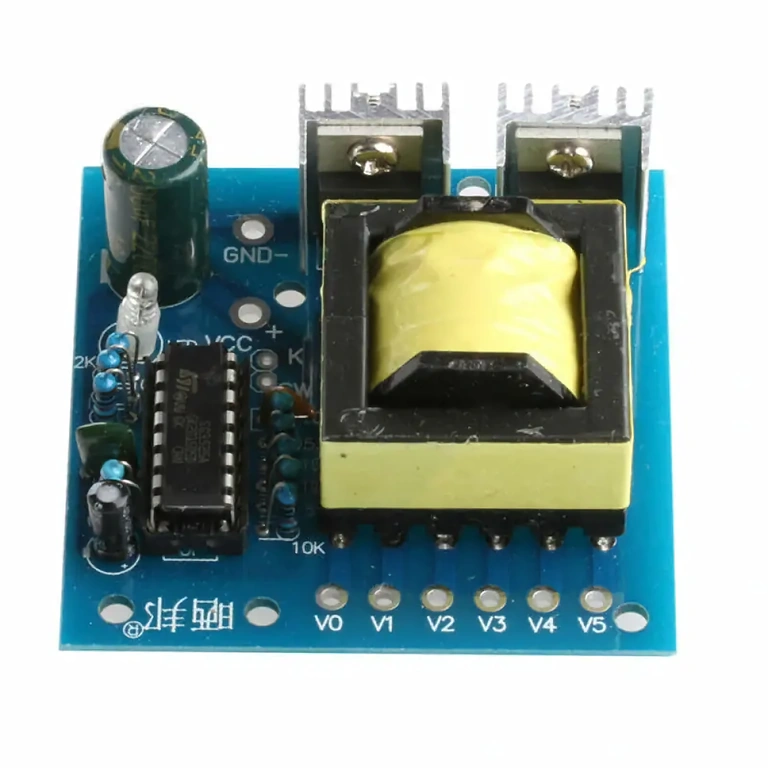

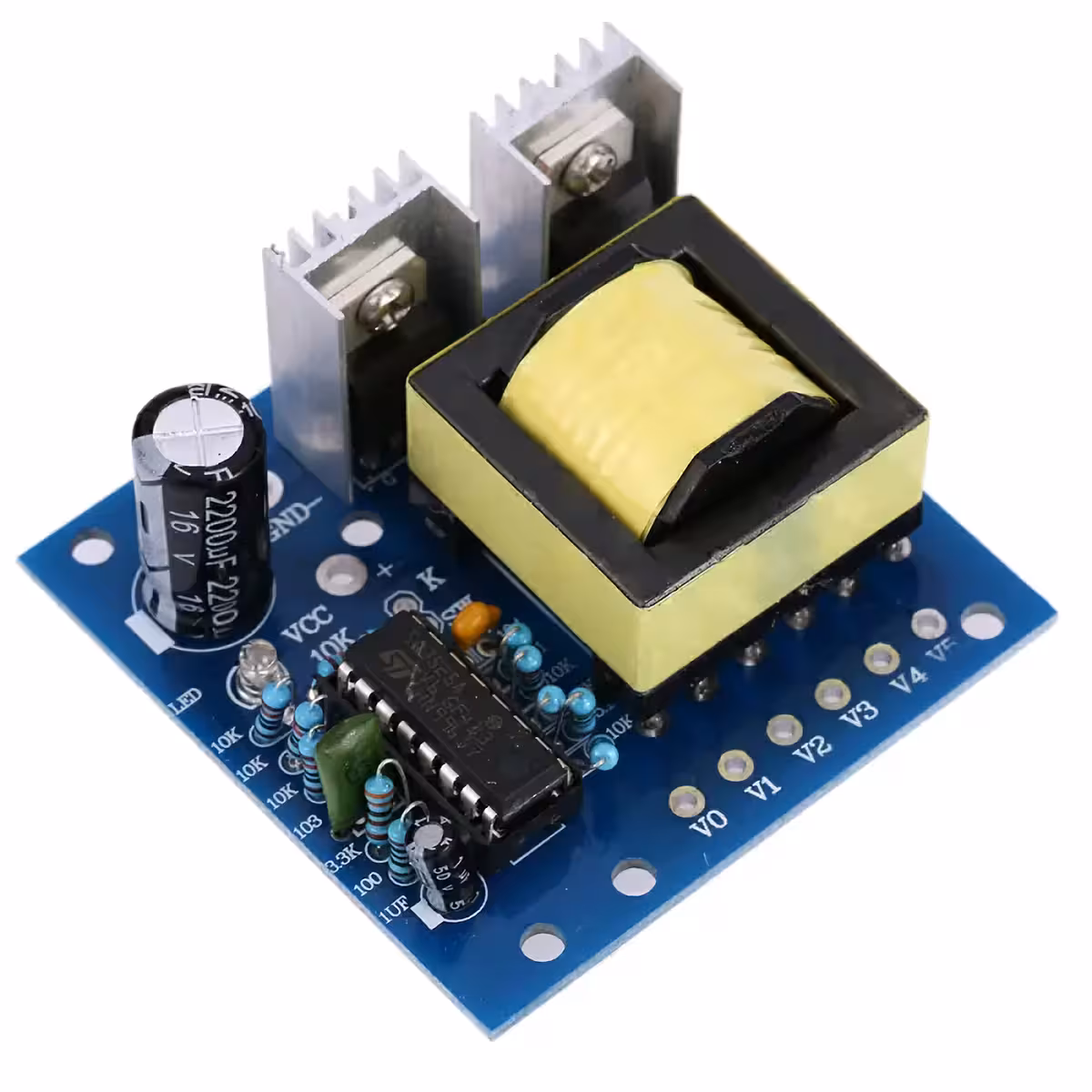

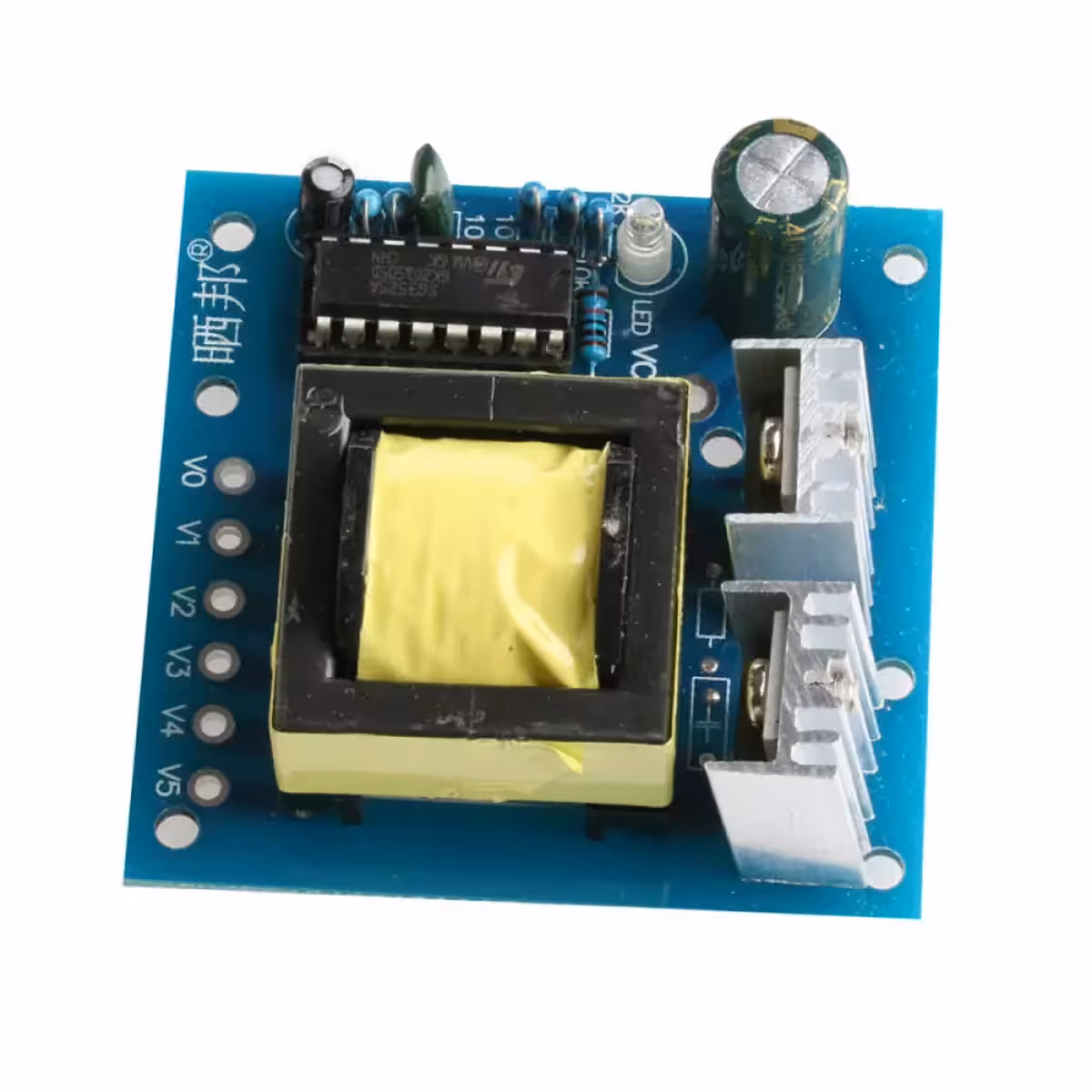

- Identifica los pines de salida V0, V2, V3, V4, V5 marcados en la placa.

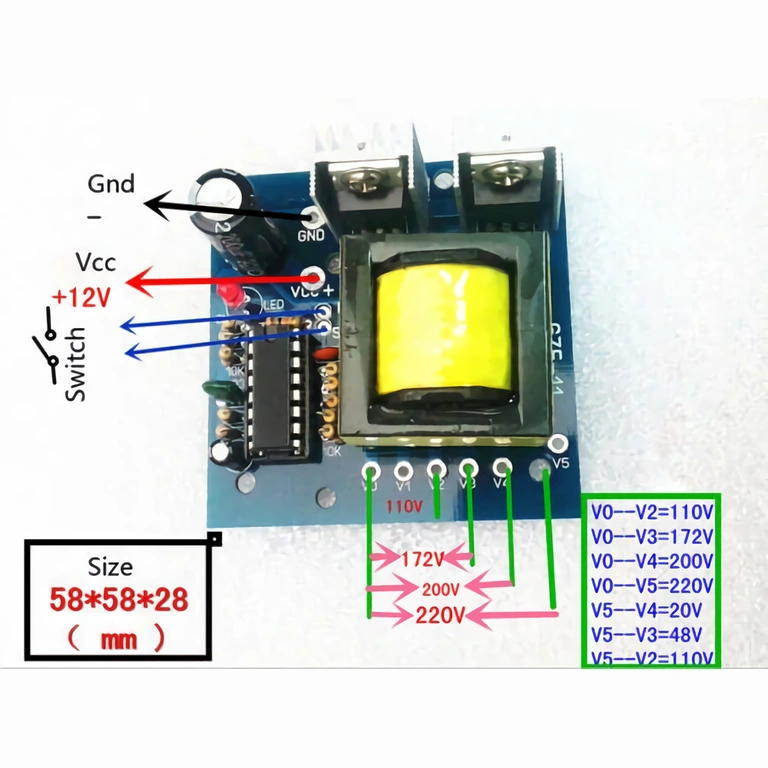

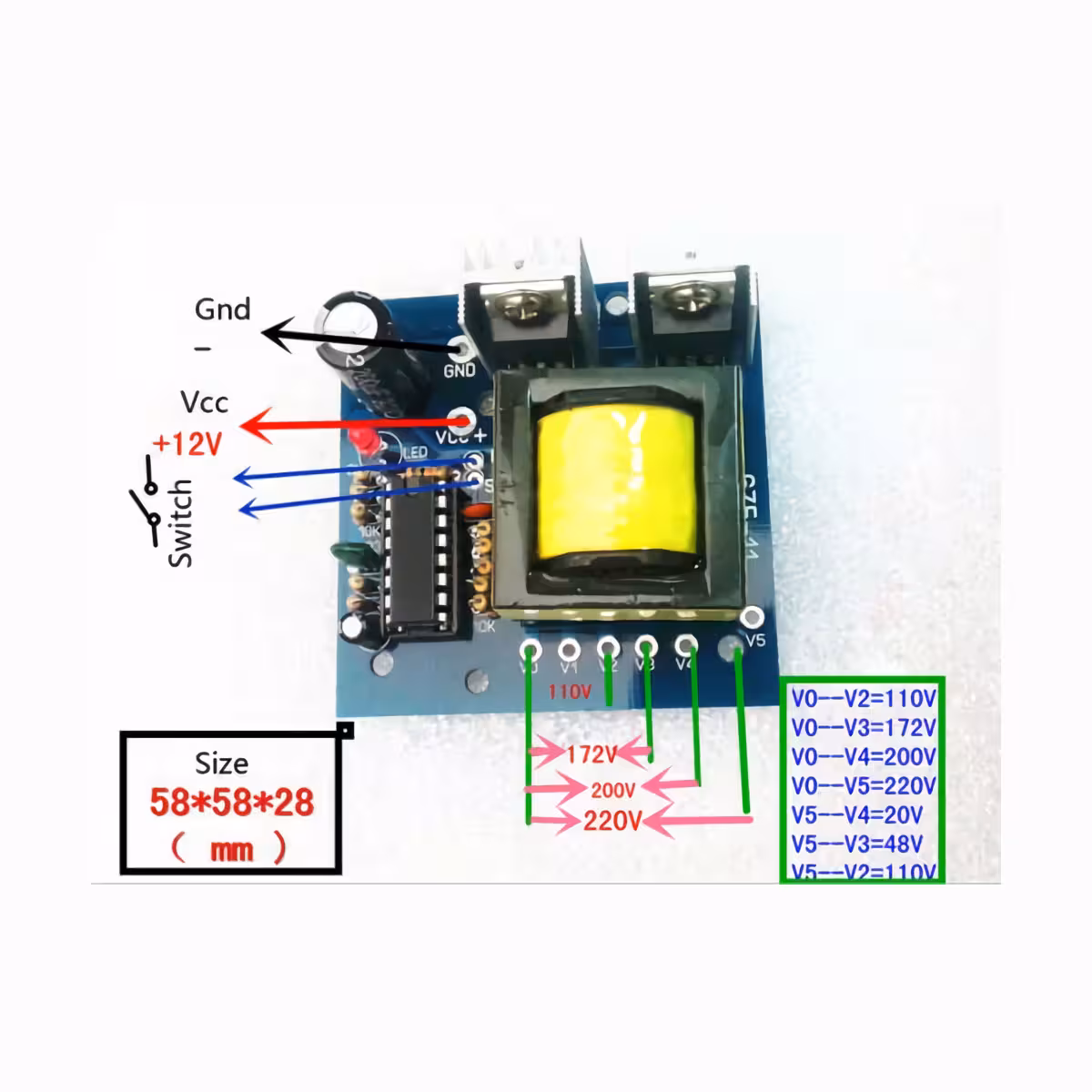

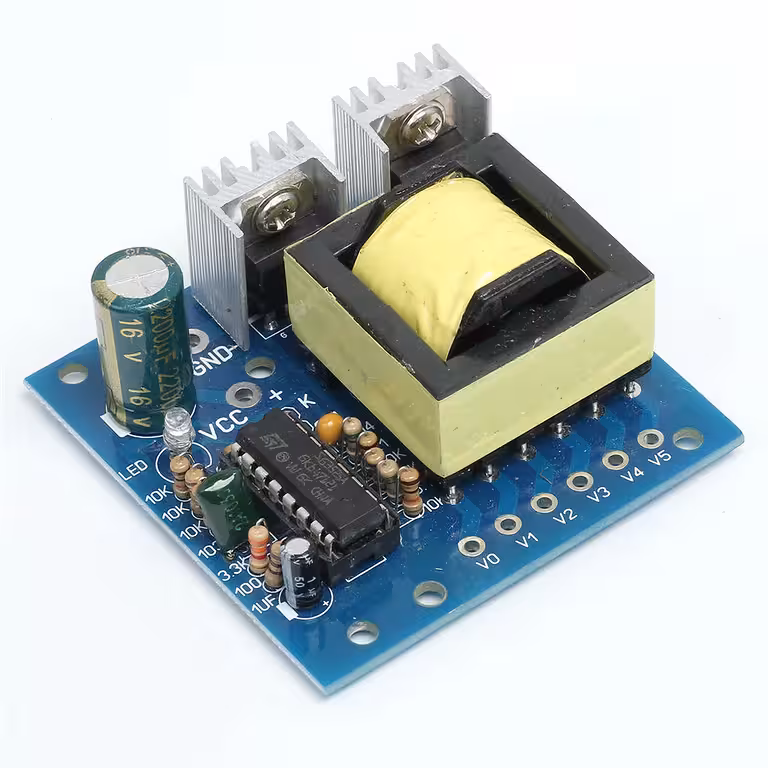

- Selecciona el voltaje deseado conectando el par de pines correspondiente:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Conecta tu carga a los pines seleccionados y verifica el voltaje con un polímetro analógico para mayor exactitud.
- No excedas los 150W de potencia total. Recomendamos instalar un fusible externo en la línea de alimentación como medida de seguridad.
Contenido del paquete
- 1 × Módulo inversor transformador 12V–220V 150W (Onda cuadrada)
Preguntas frecuentes
¿Puedo alimentar un portátil o un televisor con este módulo?
No. Los portátiles y televisores requieren una señal de onda senoidal pura o modificada. La onda cuadrada de este módulo solo es apta para cargas resistivas simples: bombillas incandescentes, resistencias de calor o cargadores básicos.
¿Por qué mi multímetro digital muestra un voltaje incorrecto?
La alta frecuencia de conmutación (~20KHz) provoca interferencias en los multímetros digitales convencionales. Utiliza un aparato analógico para obtener lecturas precisas y estables.
¿Puedo conectar el módulo directamente a la batería del coche?
Sí, el módulo está diseñado para funcionar con 12V DC. Asegúrate de que la carga no supere los 150W y coloca siempre un fusible en la línea de alimentación.
¿Qué configuración de pines es mejor para aplicaciones sensibles?
Se recomienda el uso de las configuraciones V0–V3 (175V) o V0–V4 (200V), ya que ayudan a reducir el estrés sobre la carga conectada en comparación con otros voltajes.
¿El módulo incluye protección contra sobrecarga?
No, el módulo no dispone de un circuito de protección integrado. Es responsabilidad del usuario no superar los 150W y añadir un fusible externo en el circuito de alimentación.
