Módulo Amplificador Estéreo TPA3116D2 – 2x50W Bluetooth 5.0 con Sonido Hi-Fi para tus proyectos de audio DIY
¿Quieres fabricar tu propio altavoz Bluetooth o darle una segunda vida a unos altavoces pasivos antiguos? Gracias al chip TPA3116D2 de Texas Instruments y la conectividad Bluetooth 5.0, este módulo te ofrece todo lo necesario en un formato compacto: potencia real, un sonido nítido y una conexión inalámbrica estable. Sin complicaciones y con un rendimiento profesional.
Nota: Para alcanzar la potencia máxima de 2x50W, se requiere una fuente de alimentación de 24V / 3A (mínimo). En caso de uso intensivo, se recomienda instalar un disipador térmico sobre el chip.
¿Por qué elegir este modelo? (Ventajas clave):
- Distorsión inferior al 0.1% (THD) — el sonido se mantiene fiel a la fuente original incluso a volúmenes altos, sin ruidos ni distorsiones molestas.
- Bluetooth 5.0 con alcance de 15m — muévete libremente por la estancia sin cortes, compatible con cualquier smartphone o portátil.
- Doble entrada de audio — cambia entre Bluetooth y jack de 3.5mm sin necesidad de adaptadores; el cable tiene prioridad automática.
- Eficiencia Clase D superior al 87% — genera mucho menos calor que los amplificadores clase AB convencionales, garantizando una mayor durabilidad sin necesidad de refrigeración forzada.
- Compatible con altavoces de 4–8Ω / 50–200W — funciona perfectamente con una amplia gama de altavoces pasivos, tanto DIY como comerciales.
- Potenciómetro con interruptor integrado — controla el volumen y enciende o apaga el módulo con un solo gesto, sin componentes externos.
- PWM hasta 1.2 MHz — la alta frecuencia de conmutación elimina las interferencias audibles y simplifica el filtrado de salida.
Detalles y Rendimiento
El chip TPA3116D2 opera en clase D con una arquitectura de alta eficiencia que convierte más del 87% de la energía consumida directamente en sonido, minimizando la pérdida por calor. Su frecuencia de modulación PWM de hasta 1.2 MHz mantiene las interferencias fuera del rango audible y optimiza la calidad de salida. El resultado es un sonido dinámico, claro y libre de artefactos.
La conectividad Bluetooth 5.0 asegura una conexión estable hasta a 15 metros de distancia, sin latencia perceptible. Si prefieres una conexión por cable, simplemente utiliza el jack de 3.5mm y el módulo cambiará automáticamente de fuente. La alimentación se realiza mediante un conector estándar de 5.5×2.1mm, compatible con fuentes de alimentación de laboratorio o adaptadores de corriente habituales.

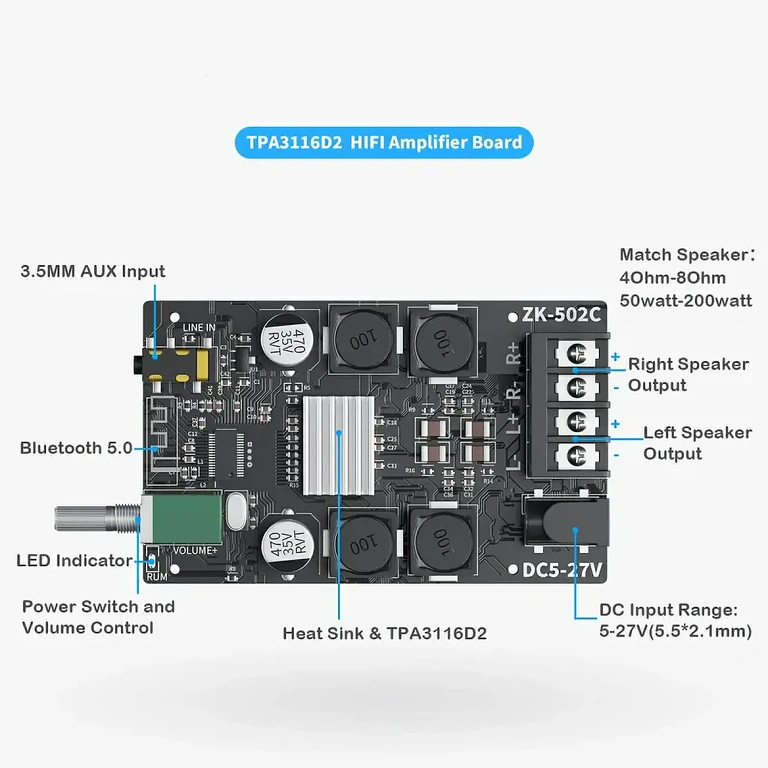

| Parámetro | Valor / Detalle |
|---|---|
| Chip amplificador | TPA3116D2 (Texas Instruments) |
| Clase de amplificación | Clase D |
| Potencia de salida | 2x50W (Estéreo) |
| Distorsión armónica total (THD) | Inferior al 0.1% |
| Impedancia de altavoces | 4 – 8 Ohmios |
| Potencia de altavoces compatibles | 50W – 200W |
| Versión Bluetooth | 5.0 |
| Alcance Bluetooth | Hasta 15 metros |
| Entradas de audio | Bluetooth 5.0 + Jack 3.5mm |
| Control de volumen | Potenciómetro con interruptor de encendido integrado |
| Frecuencia PWM | Hasta 1.2 MHz |
| Tensión de alimentación | 18V – 24V DC |
| Corriente mínima recomendada | Superior a 3A |
| Conector de alimentación | Jack 5.5×2.1mm |

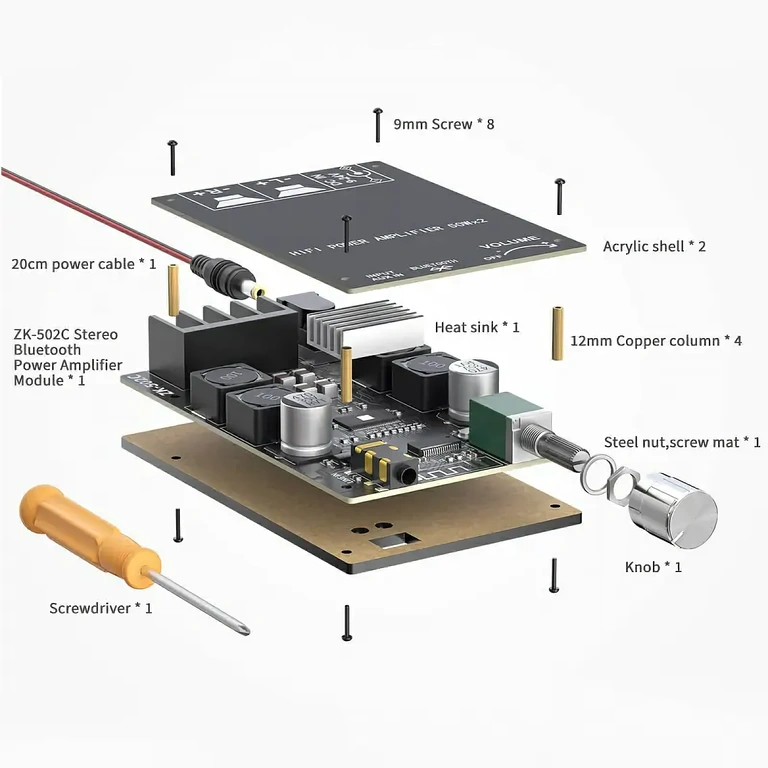

Contenido del paquete
- 1x Módulo amplificador de audio Bluetooth estéreo 2x50W TPA3116D2
Preguntas frecuentes
¿Qué altavoces puedo conectar a este módulo?
Cualquier altavoz pasivo con una impedancia de entre 4 y 8 Ohmios y una potencia nominal de 50W–200W. No es compatible con altavoces activos ni auriculares.
¿Qué fuente de alimentación necesito?
Una fuente de alimentación DC estabilizada de 18V–24V con al menos 3A. Para obtener la potencia máxima, una fuente de 24V/5A es la opción ideal. El conector debe ser de tipo 5.5×2.1mm.
¿Puedo usar Bluetooth y el jack de 3.5mm al mismo tiempo?
No. El módulo solo acepta una fuente de audio a la vez. Al conectar un cable jack, este toma prioridad automáticamente sobre la señal Bluetooth.
¿Necesito un disipador de calor?
A volúmenes moderados, el módulo funciona perfectamente sin disipador. Si planeas utilizarlo a máxima potencia durante periodos prolongados, te recomendamos instalar un disipador de aluminio sobre el chip TPA3116D2 para alargar su vida útil y evitar que se active la protección térmica.
¿Es apto para proyectos DIY y altavoces caseros?
Sí, ha sido diseñado específicamente para ello. Es perfecto para sistemas de audio domésticos, altavoces Bluetooth portátiles o etapas de amplificación personalizadas. Sus dimensiones compactas y su doble conectividad lo hacen ideal para cualquier proyecto de audio DIY.
