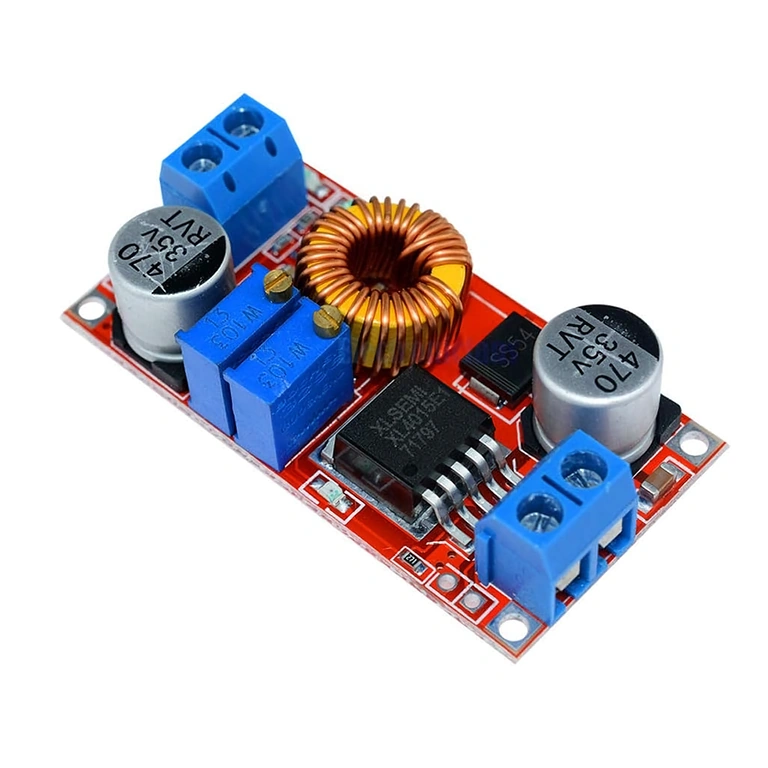

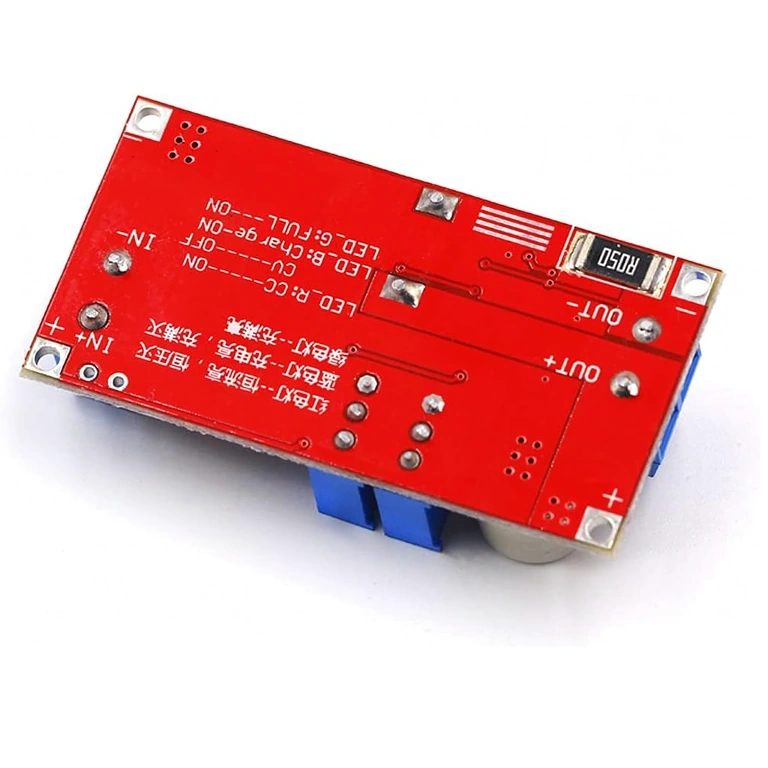

Convertidor DC-DC Step-Down XL4015 5A – Regulación precisa de tensión y corriente para baterías y LEDs
¿Necesitas cargar una batería de litio de forma segura sin riesgo de sobrecarga? ¿O buscas alimentar una tira LED a la tensión exacta sin fluctuaciones? El módulo XL4015 te ofrece un control independiente tanto de la tensión como de la corriente en un formato compacto, listo para integrar en cualquier proyecto electrónico.
Nota: La tensión de salida predeterminada de fábrica es de aproximadamente 20V. Antes de conectar cualquier carga, ajusta el potenciómetro. Si la tensión no varía al girarlo, gira el potenciómetro CV en sentido antihorario al menos 10 vueltas completas; es un procedimiento normal de calibración inicial.
¿Por qué elegir este modelo? (Ventajas clave):
- Regulación dual CC + CV independiente — Controla por separado la corriente y la tensión de salida mediante dos potenciómetros dedicados, esencial para la carga correcta de baterías Li-ion o NiMH y para proteger LEDs de alta potencia.
- Eficiencia de hasta el 96% — Pierde menos del 4% de energía en forma de calor, lo que garantiza un funcionamiento estable incluso bajo cargas continuas sin sobrecalentamiento excesivo.
- Protección automática contra cortocircuitos y térmica — Incluye limitación a 8A y apagado automático por sobrecalentamiento, eliminando la necesidad de fusibles externos adicionales.
- Amplio rango de conversión — Entrada de 4V a 38V y salida de 1.25V a 36V; cubre conversiones comunes como 24V→12V, 24V→5V o 12V→3.3V sin cambios de hardware.
- Diseño compacto y listo para montar — Con unas dimensiones de 51×26×18 mm, incluye indicador LED de funcionamiento, disipador de calor y un rango de temperatura operativa de -40°C a +85°C para entornos industriales.

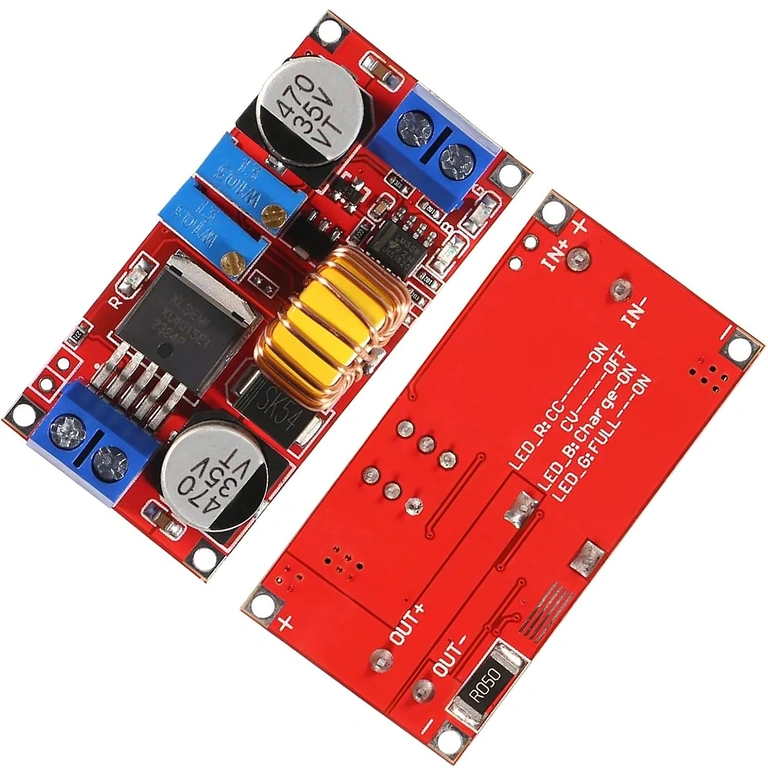

Detalles y rendimiento técnico

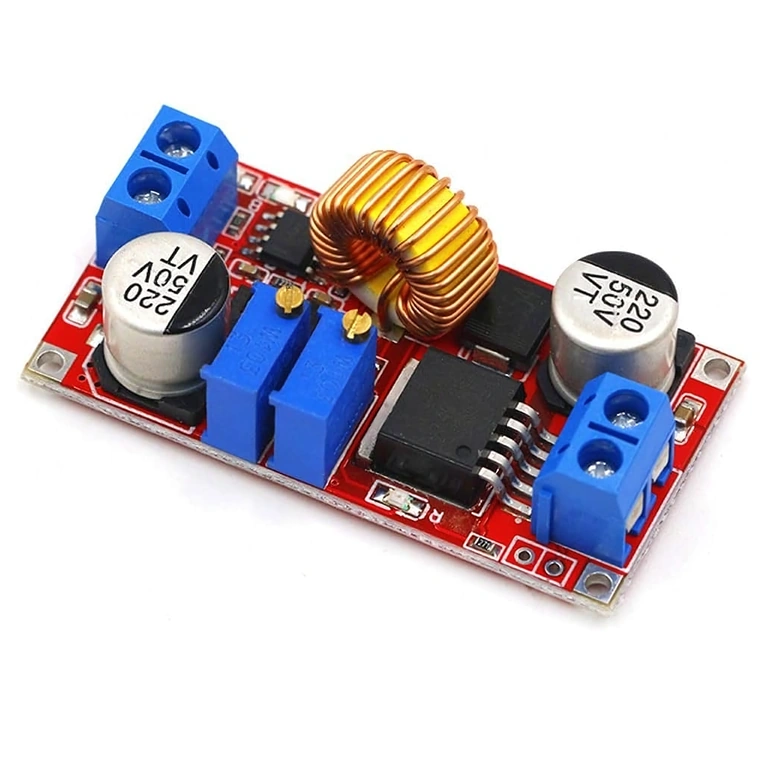

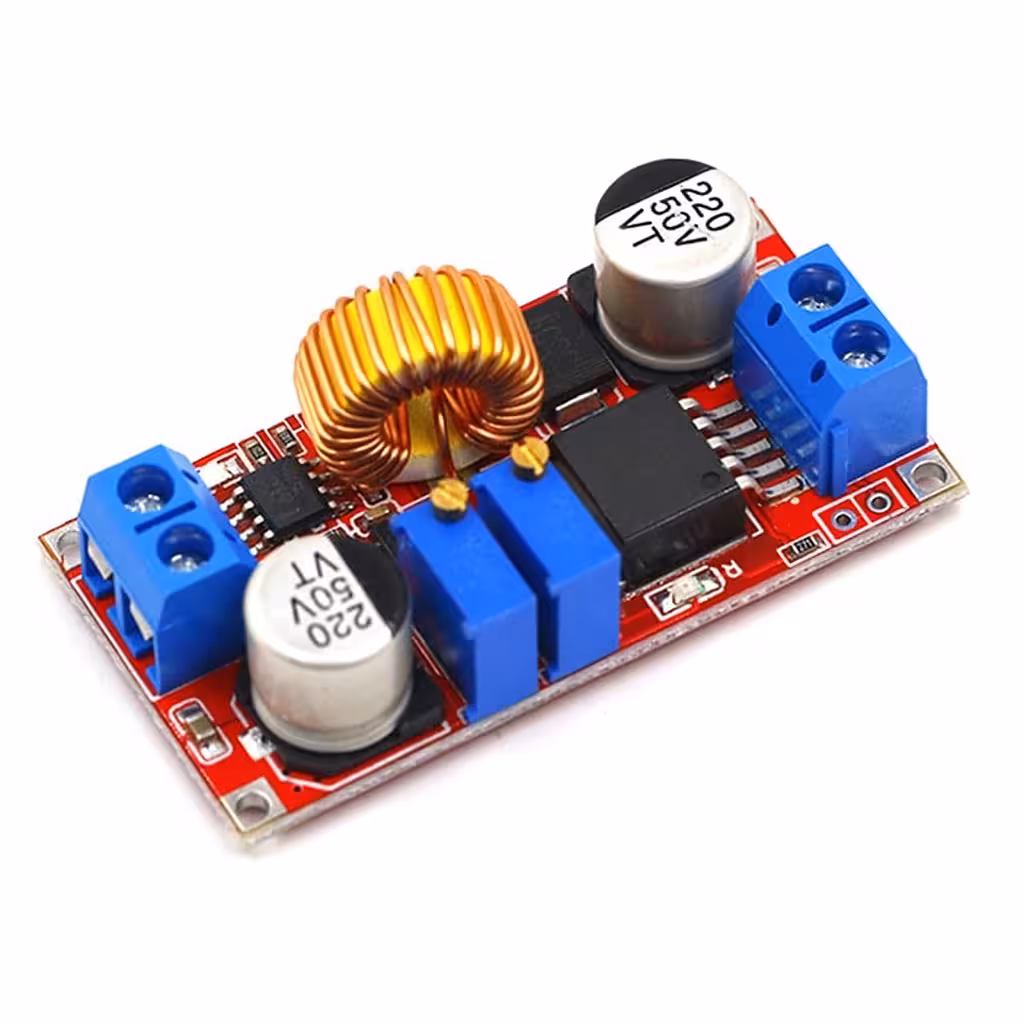

El chip XL4015 opera a una frecuencia de conmutación de 180KHz, lo suficientemente alta para mantener el rizado (ripple) de salida al mínimo sin necesidad de componentes de filtrado voluminosos. Aunque la corriente nominal máxima es de 5A, recomendamos limitar el uso continuo a 4.5A para prolongar la vida útil del módulo. Al cargar baterías, el módulo inicia automáticamente en modo CC (corriente constante) y cambia a CV (tensión constante) a medida que la batería alcanza la tensión configurada, garantizando un ciclo de carga óptimo.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de convertidor | DC-DC Step-Down (Buck) |
| Chip principal | XL4015 |
| Tensión de entrada | 4V – 38V DC (máx. absoluto 38V) |
| Tensión de salida | 1.25V – 36V DC (ajustable) |
| Corriente de salida máx. | 5A (recomendado máx. 4.5A continuo) |
| Potencia máxima | 75W |
| Eficiencia | Hasta 96% |
| Frecuencia de conmutación | 180KHz |
| Modo de regulación | CV (tensión constante) + CC (corriente constante) |
| Protección cortocircuito | Limitación automática a 8A |
| Protección térmica | Apagado automático por sobrecalentamiento |
| Temperatura operativa | -40°C ~ +85°C |
| Indicador de estado | LED integrado |

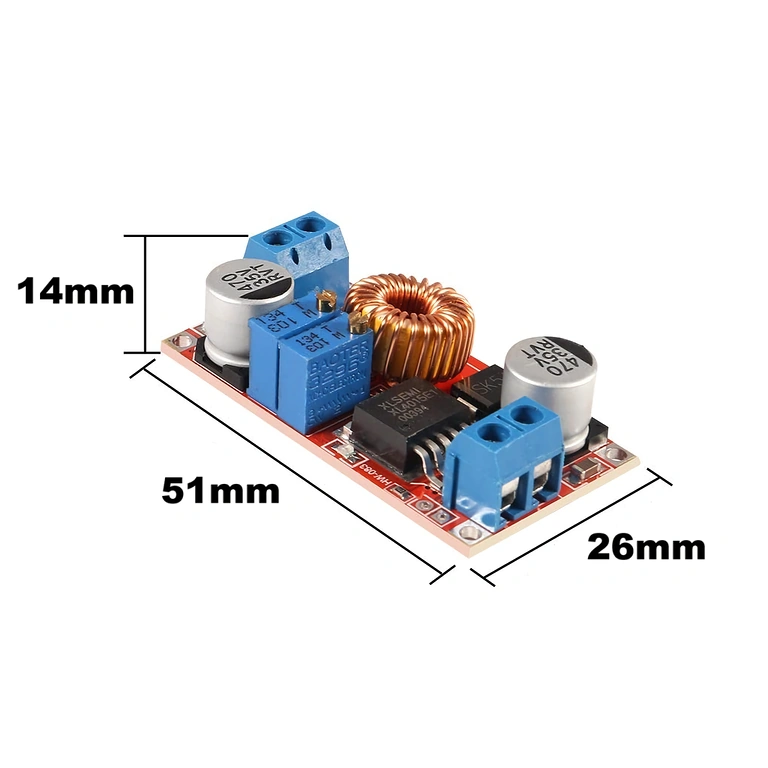

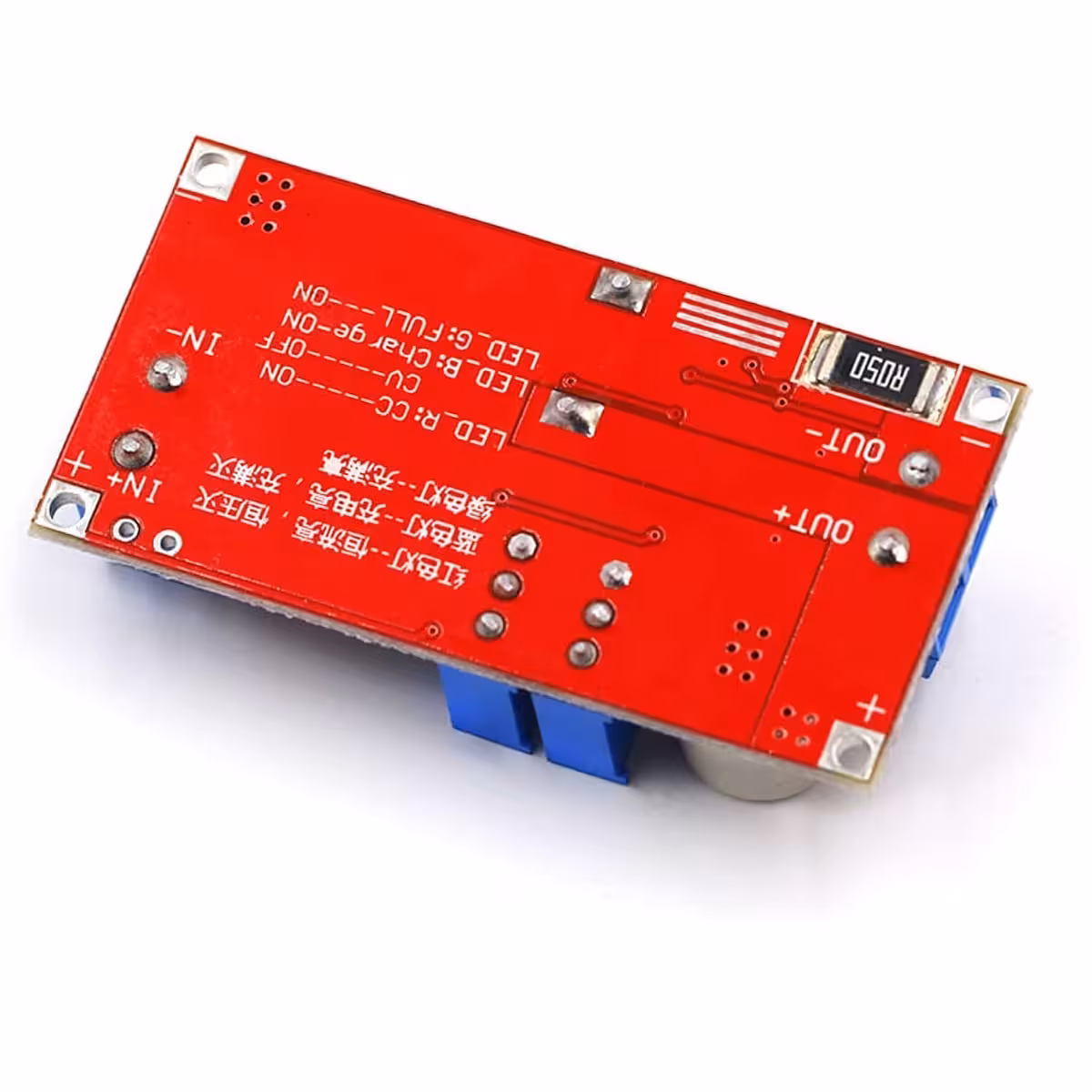

| Dimensiones | 51 × 26 × 18 mm |

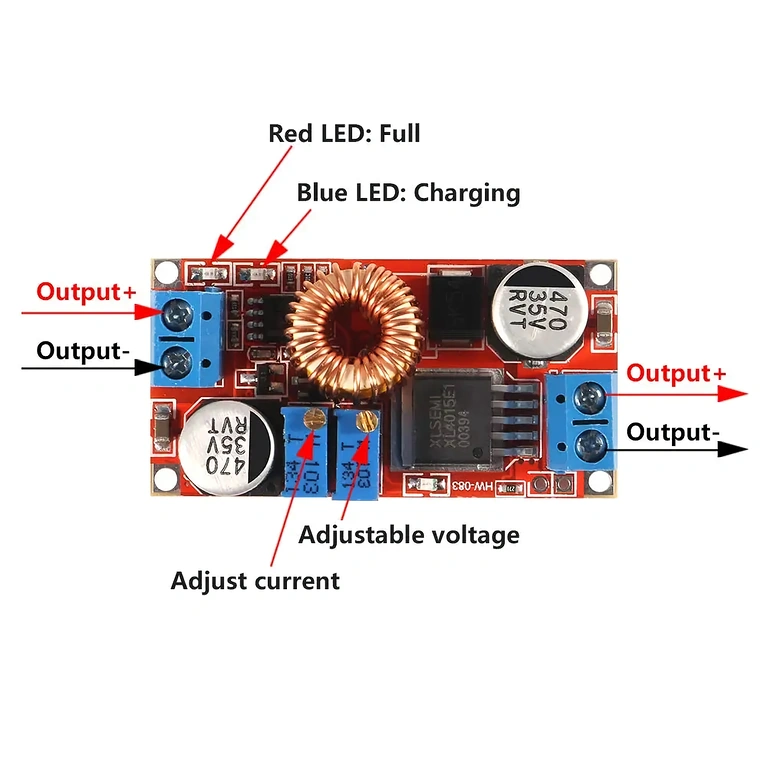

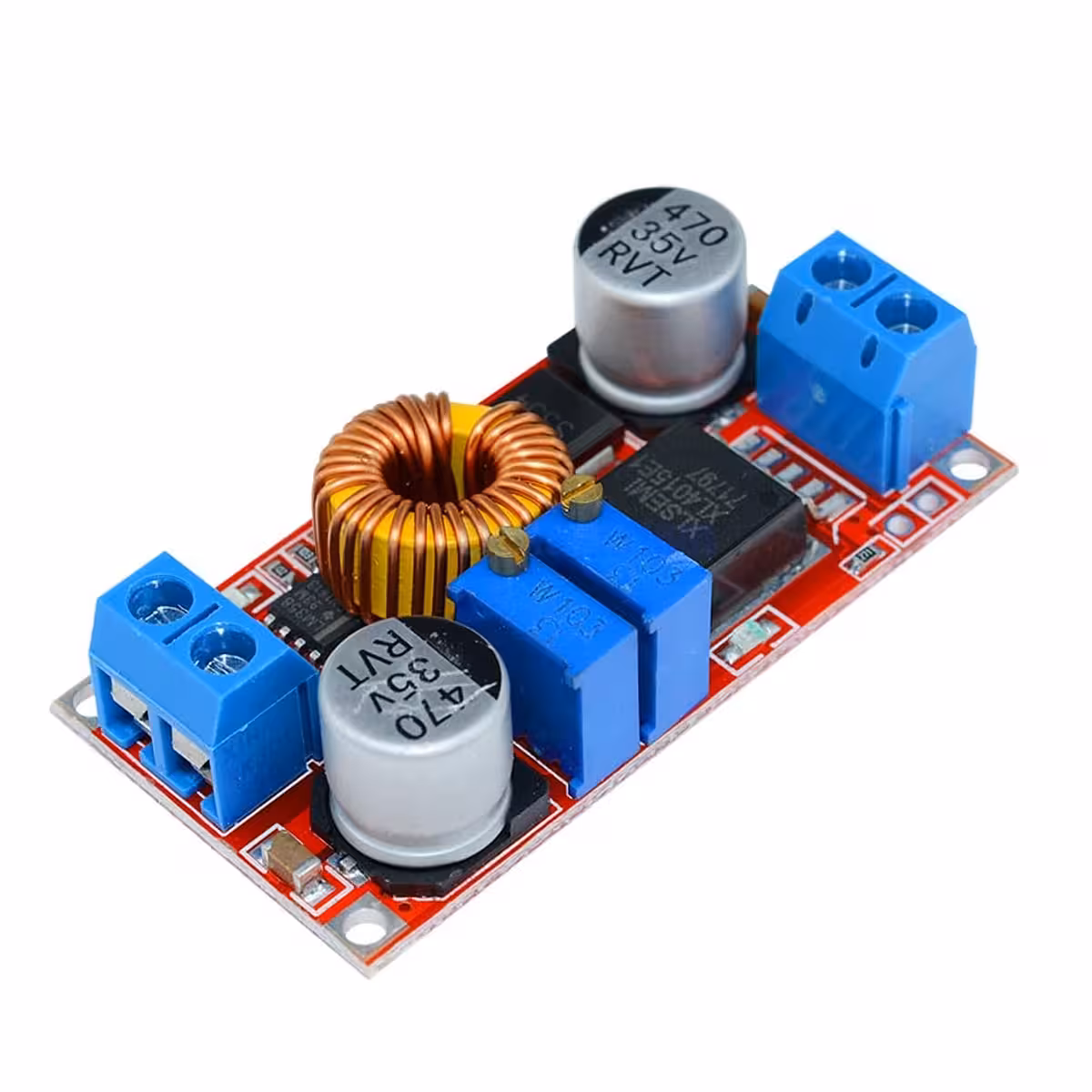

Instrucciones de configuración y uso
- Ajuste de tensión de salida: Antes de conectar la carga, gira el potenciómetro marcado como CV hasta alcanzar la tensión deseada, verificando con un voltímetro.
- Ajuste del límite de corriente: Conecta una carga resistiva o un amperímetro en serie y ajusta el potenciómetro CC hasta el valor de corriente deseado.
- Calibración inicial: Si la tensión no varía al ajustar, gira el potenciómetro CV en sentido antihorario al menos 10 vueltas completas y luego vuelve a realizar el ajuste.
- Carga de baterías: Configura la tensión CV al voltaje final de carga de la batería y el límite CC a la corriente recomendada (ej. 0.5C o 1C). El módulo gestionará la transición CC-CV automáticamente.
- Advertencia: No excedas los 38V en la entrada y asegúrate de proporcionar una ventilación adecuada si trabajas cerca de los 5A.
Contenido del paquete
- 1 × Módulo convertidor DC-DC step-down XL4015 CC CV
Preguntas frecuentes
¿Puedo usar este módulo para cargar una batería Li-ion de 3.7V?
Sí. Configura la tensión CV a 4.2V y limita la corriente CC según las especificaciones de tu batería. El módulo realizará la transición CC→CV automáticamente durante la carga.
¿Por qué la tensión de salida es de ~20V al encenderlo por primera vez?
Es la tensión preconfigurada de fábrica. Gira el potenciómetro CV antes de conectar la carga. Si no responde, gíralo en sentido antihorario al menos 10 vueltas para calibrarlo.
¿Necesito un disipador de calor adicional?
El módulo incluye un disipador integrado. Para cargas continuas de 4.5A–5A, recomendamos añadir un pequeño ventilador para mantener la temperatura en niveles óptimos y alargar la vida útil.
¿Puede alimentar LEDs de alta potencia?
Sí. El modo CC es ideal para LEDs de potencia, ya que evita el exceso de corriente. Ajusta la corriente CC al valor nominal del LED y la tensión CV ligeramente por encima de su tensión de trabajo.
