Medidor solar DC 0–200V: monitorización en tiempo real de 9 parámetros para sistemas fotovoltaicos, baterías y off-grid

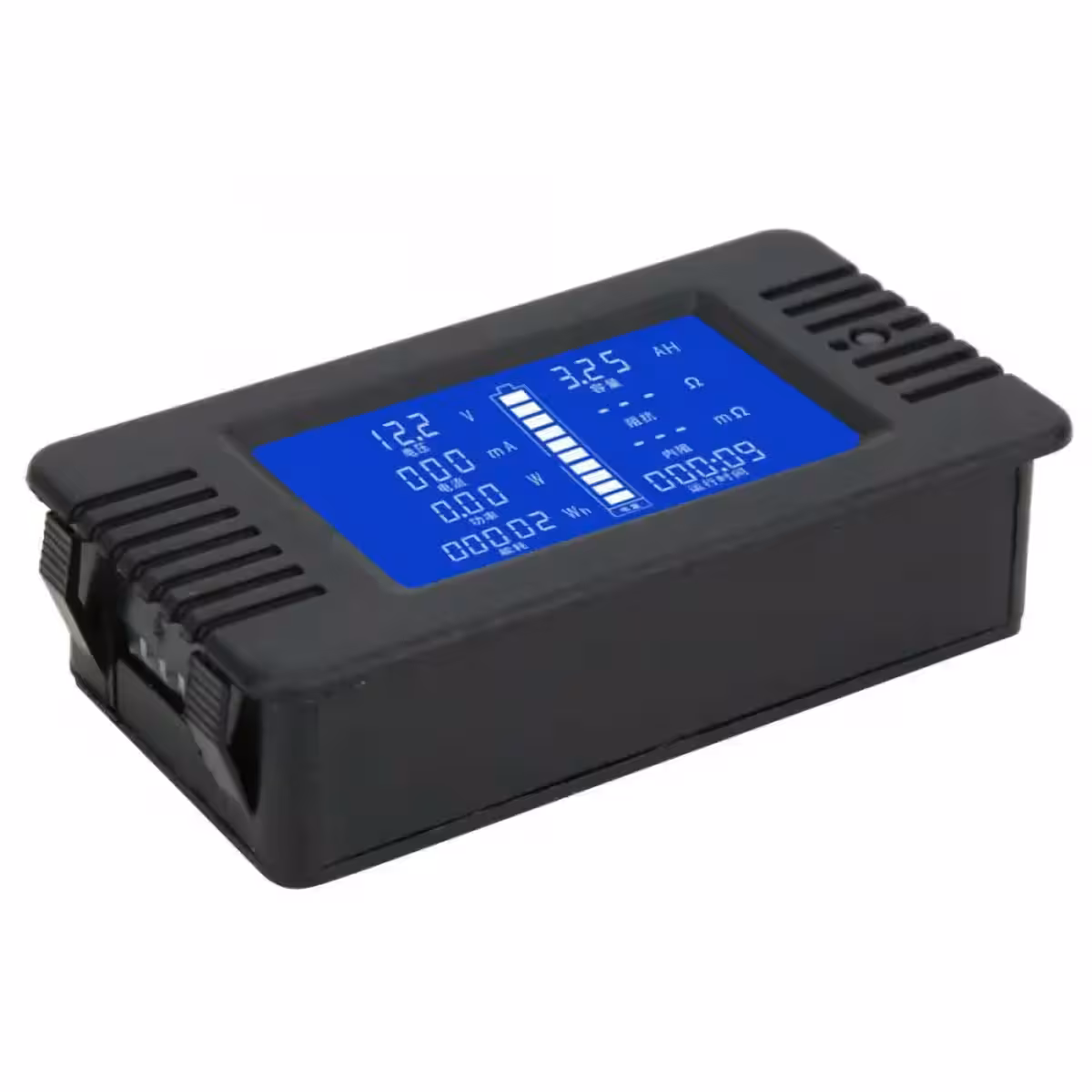

¿No sabes exactamente cuánta energía produce o consume tu instalación? Sin un medidor específico, solo estás trabajando con estimaciones. Este medidor solar DC te ofrece toda la información clave —tensión, corriente, potencia, kWh, Ah y resistencia interna— de un solo vistazo, gracias a su pantalla LCD clara y retroiluminada.
Nota: Para tensiones inferiores a 8V DC, es necesaria una fuente de alimentación externa para que la pantalla funcione correctamente.
¿Por qué elegir este modelo? (Ventajas clave):

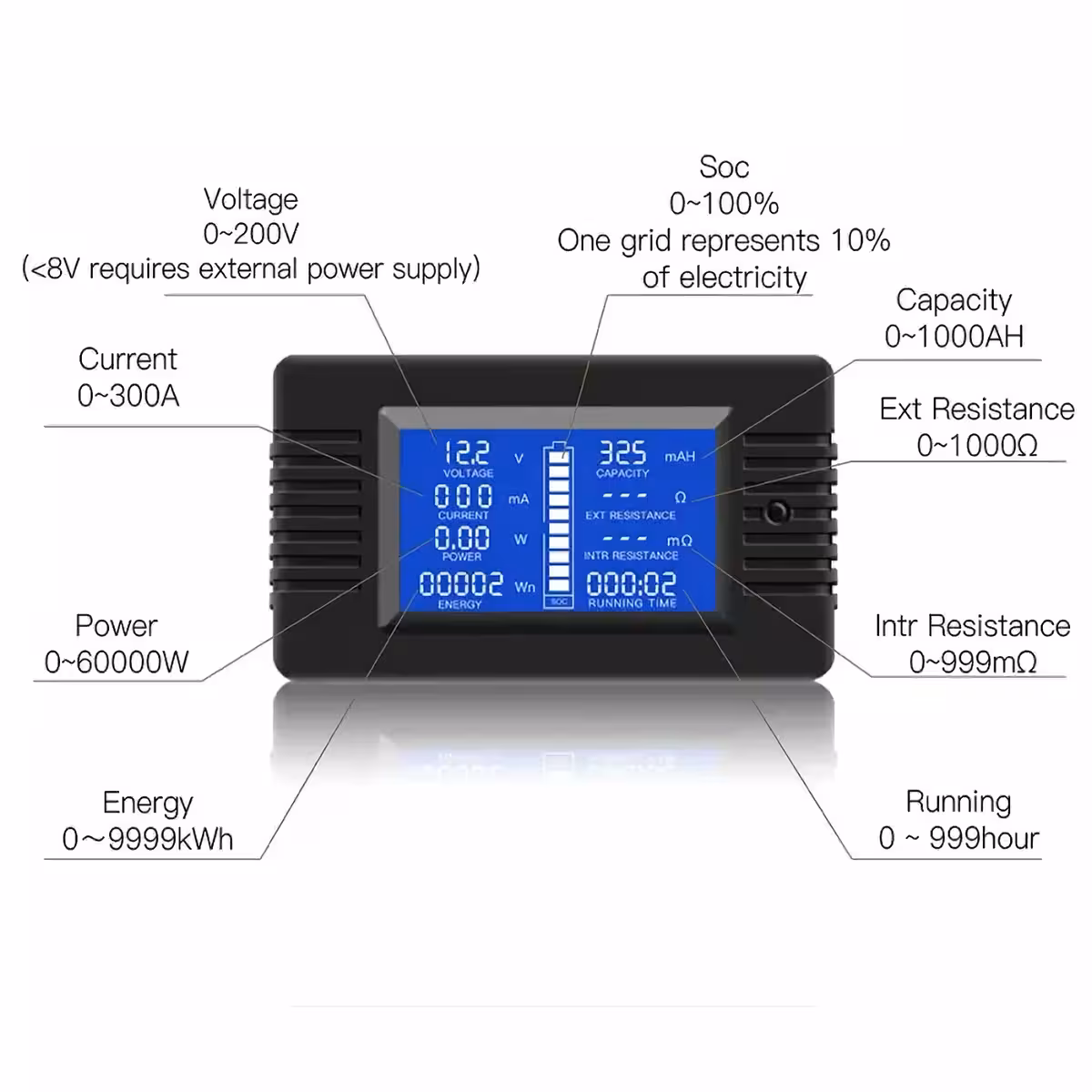

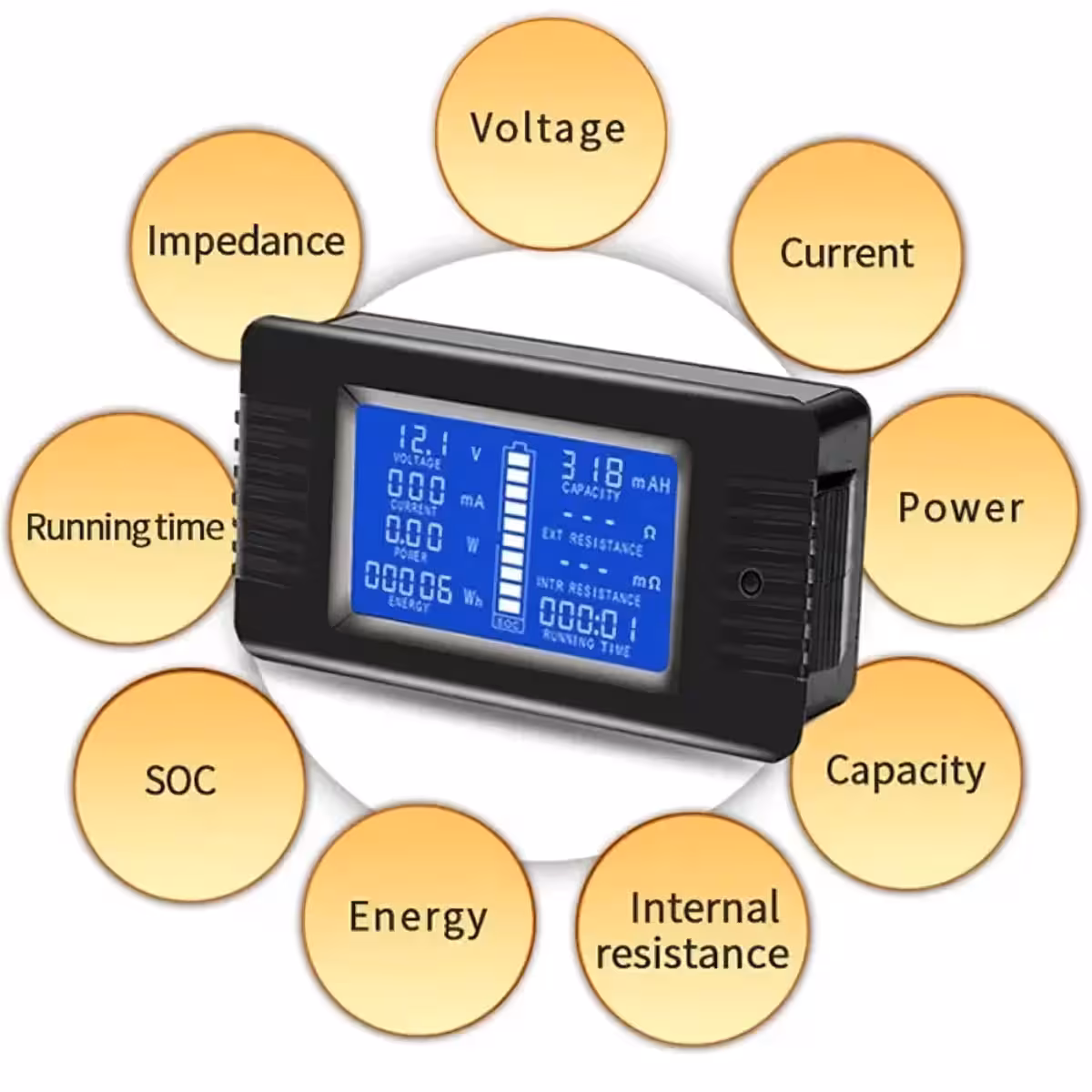

- 9 parámetros simultáneos en pantalla: visualiza tensión, corriente, potencia, kWh, Ah, resistencia interna, impedancia, tiempo de funcionamiento y barra gráfica de descarga sin necesidad de cambiar de pantalla.
- Disponible en 100A o 300A: la versión de 100A es ideal para sistemas residenciales, mientras que la de 300A es perfecta para instalaciones industriales o bancos de baterías de gran capacidad.
- Alta precisión: detecta corrientes desde 20mA y potencias desde 0,2W; no se te escapará ni el consumo en stand-by de un inversor.
- Contador de energía de 0–9999 kWh: con una resolución de 1Wh, permite monitorizar la producción o el consumo durante meses sin necesidad de reinicios manuales.
- Amplio rango de trabajo (12V a 200V DC): compatible con cualquier configuración, desde baterías de coche hasta sistemas off-grid de 48V o paneles fotovoltaicos en serie.
- Barra gráfica de descarga de 10 niveles: conoce el porcentaje de carga de tu batería de un vistazo, sin cálculos complejos ni aplicaciones externas.
- Medición de resistencia interna (0–999mΩ): diagnostica el estado real de tus baterías, más allá de la tensión superficial.
Detalles y Rendimiento
Este medidor está diseñado exclusivamente para corriente continua (DC) y cubre un rango de tensión de 0 a 200V, con una capacidad de medición de potencia de hasta 60.000W, suficiente para instalaciones fotovoltaicas de tamaño medio y grande. Sus funciones de resistencia interna e impedancia van mucho más allá de un voltímetro convencional, permitiéndote detectar el envejecimiento de las baterías o pérdidas en las conexiones. Además, registra automáticamente el tiempo de funcionamiento bajo carga hasta 999 horas, ideal para analizar los ciclos reales de uso de tu sistema.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión medible | 0 – 200V DC (requiere alimentación externa si es <8V) |
| Corriente medible | 0 – 100A o 0 – 300A (inicio desde 20mA) |
| Potencia | 0 – 60.000W (detección desde 0,2W) |
| Resistencia interna | 0 – 999 mΩ |
| Impedancia | 0 – 1000 Ω |
| Capacidad de batería | 0 – 1000 Ah |
| Energía acumulada | 0 – 9999 kWh (resolución: 1Wh = 0,001 kWh) |
| Barra de descarga | 10 niveles gráficos (10% por nivel) |
| Tiempo de funcionamiento | 0 – 999 horas |
| Pantalla | LCD grande con retroiluminación |
| Tipo de corriente | DC (corriente continua) |
| Aplicaciones principales | Fotovoltaica, baterías 12V/24V/48V, eólica, caravanas (RV), industrial |
Instrucciones de instalación y uso

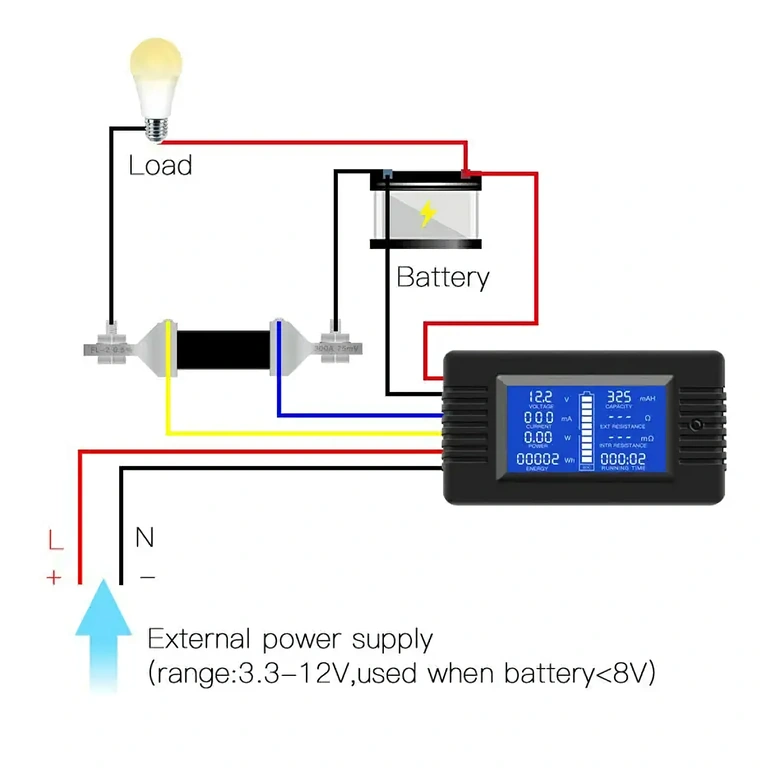

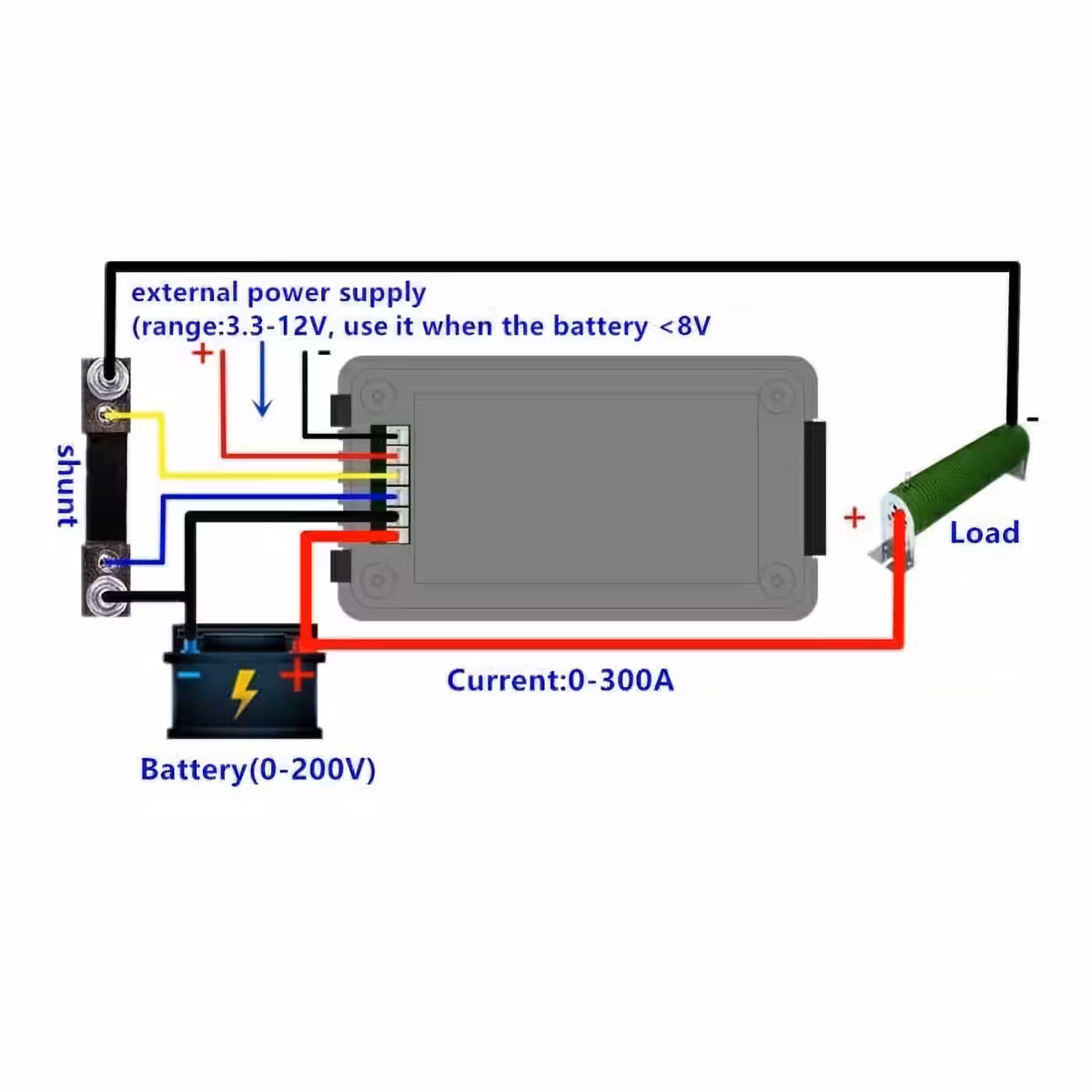

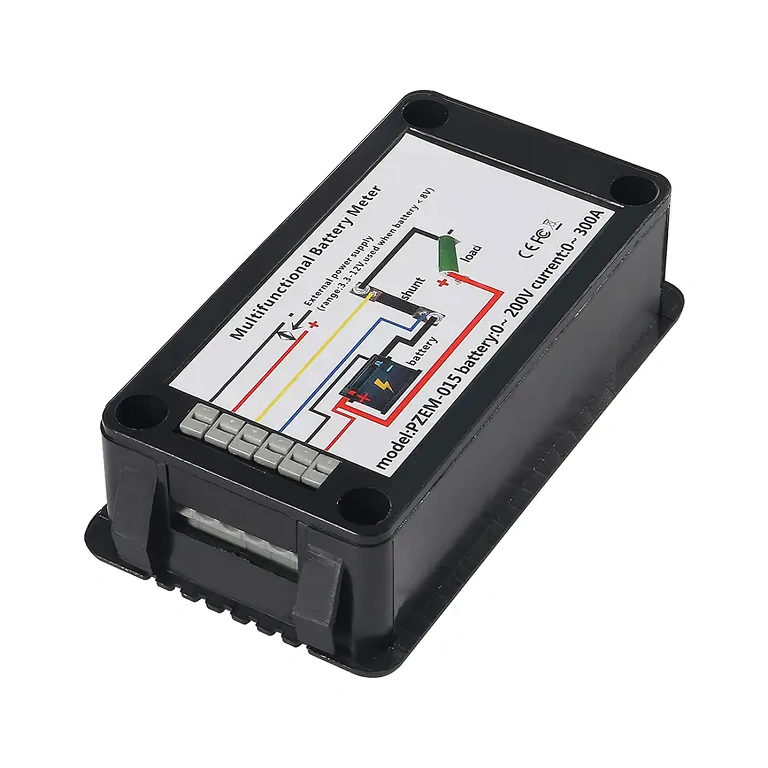

- Conecta el shunt de corriente en serie con el circuito que deseas monitorizar, asegurándote de respetar la polaridad.
- Conecta los cables de tensión (V+ y V–) en paralelo con la fuente o batería que vas a medir.
- Si la tensión del sistema es inferior a 8V DC, conecta una fuente de alimentación externa para encender la pantalla.
- Accede al menú de configuración para ajustar la capacidad nominal de la batería (Ah) y calibrar la barra gráfica de descarga.
- Reinicia el contador de energía (kWh) al ponerlo en marcha para empezar la monitorización desde cero.
- Revisa periódicamente las conexiones y asegúrate de no superar la corriente nominal del shunt elegido (100A o 300A).
Contenido del paquete

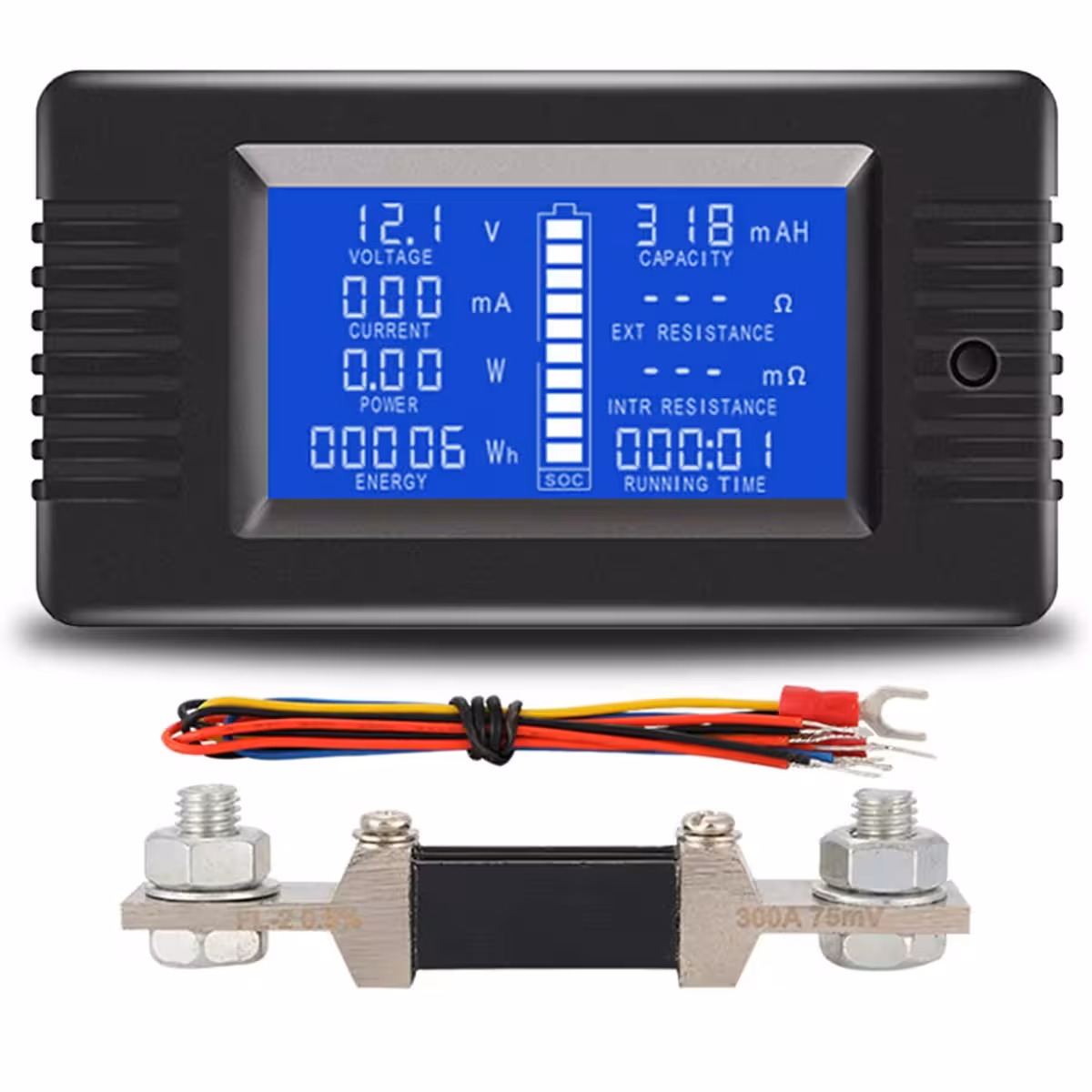

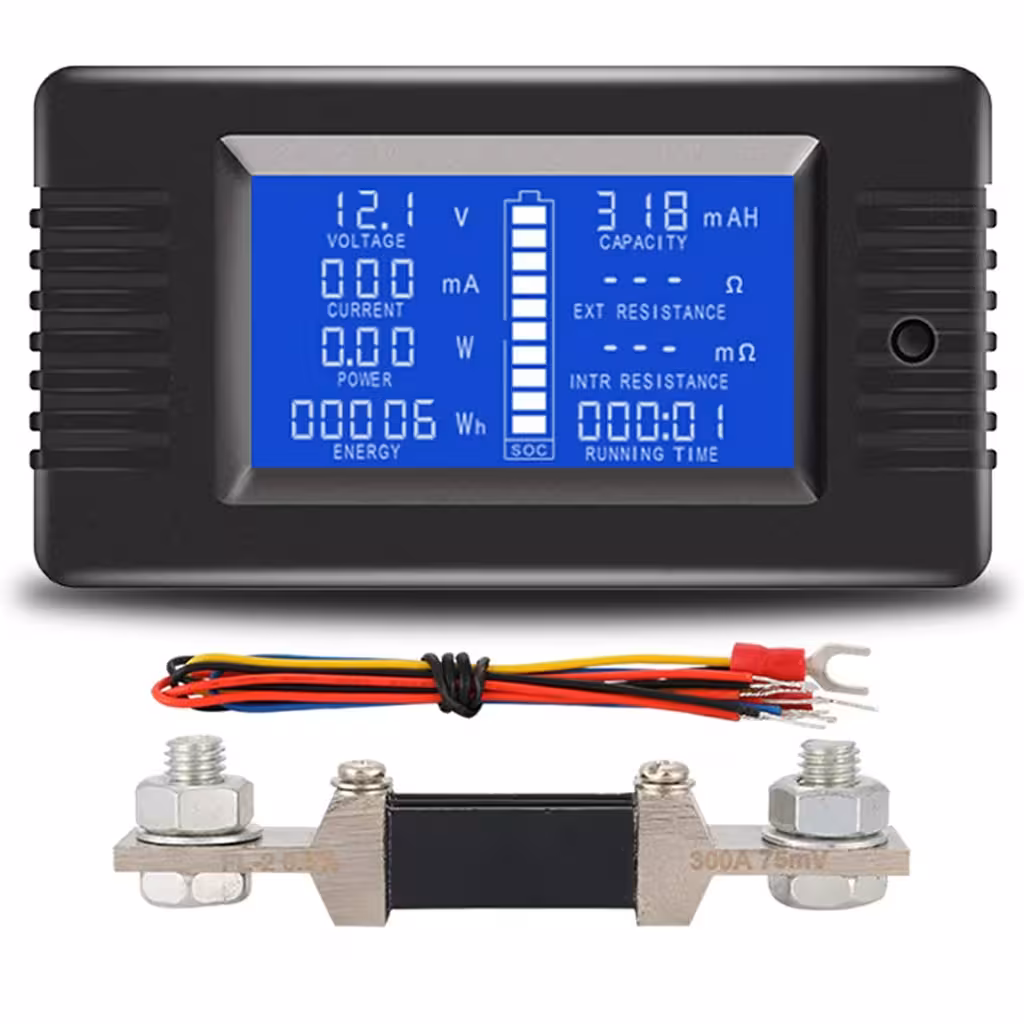

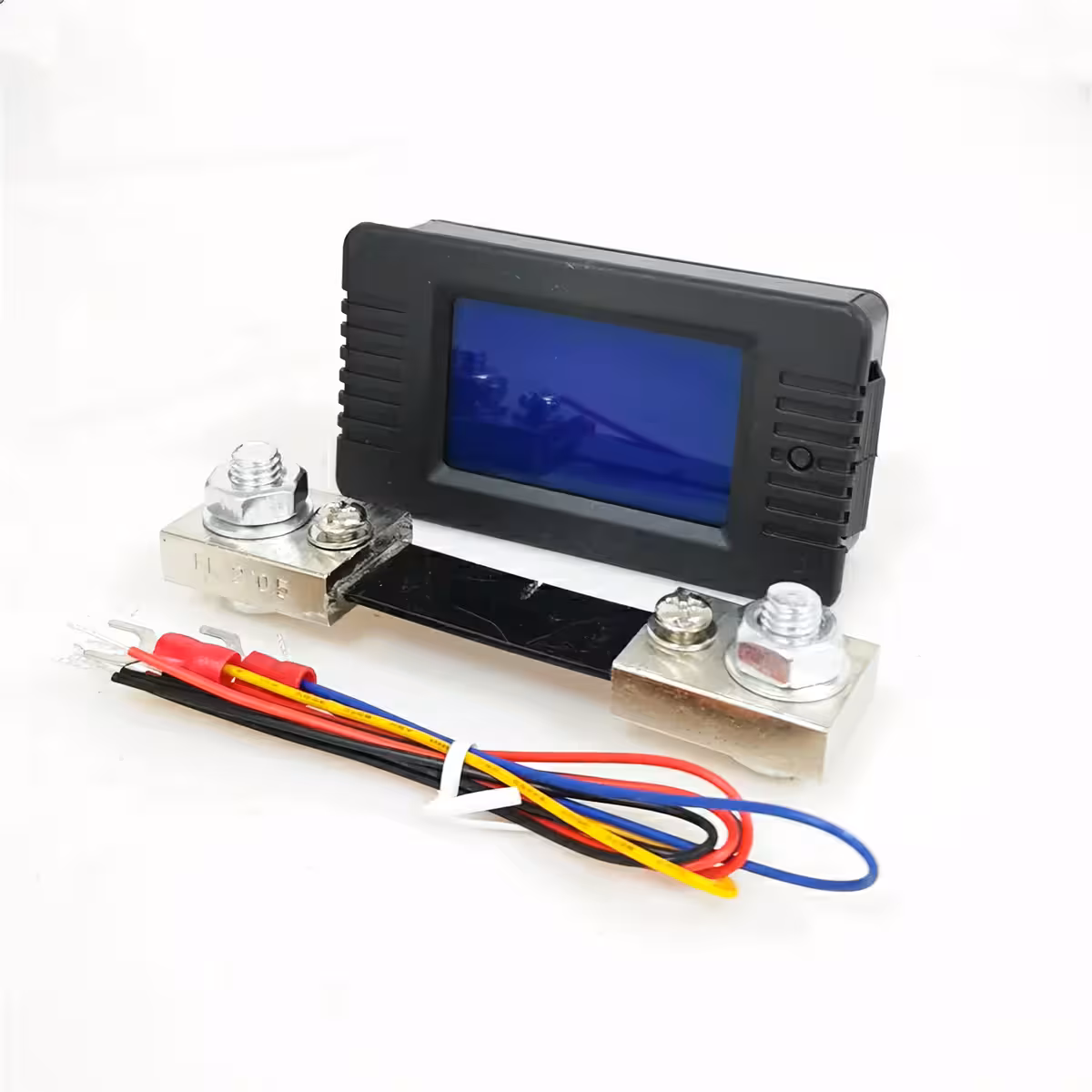

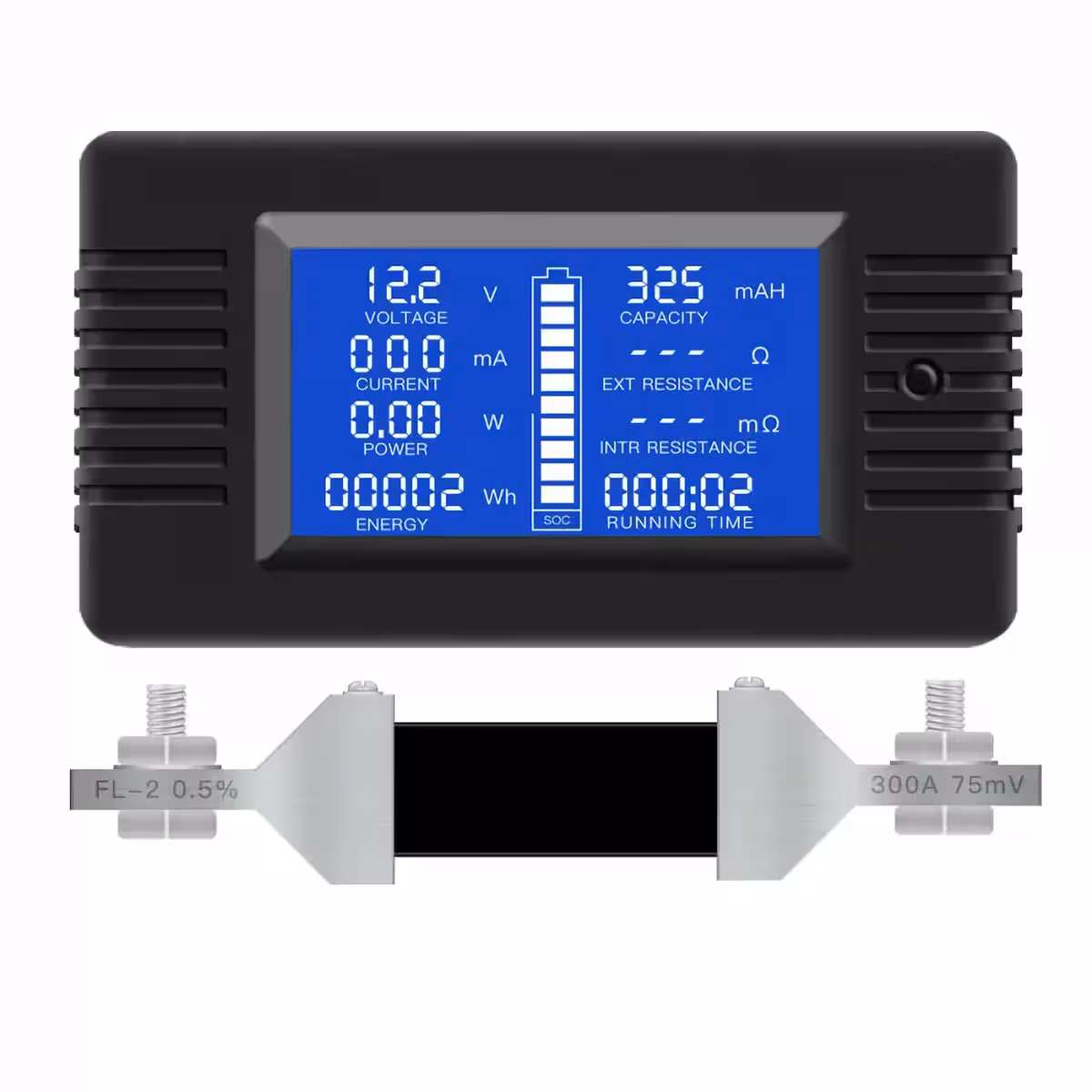

- 1x Medidor solar DC multifunción con pantalla LCD
- 1x Shunt de corriente (100A o 300A, según la variante seleccionada)
- Cables de conexión
- Manual de instrucciones
Preguntas frecuentes
¿Funciona en un sistema fotovoltaico de 48V?
Sí. El medidor cubre un rango de 0–200V DC, por lo que es totalmente compatible con sistemas de 12V, 24V, 48V y configuraciones superiores utilizadas en instalaciones off-grid o híbridas.
¿Cuál es la diferencia entre la versión de 100A y la de 300A?
La diferencia reside en el shunt incluido. La versión de 100A es adecuada para sistemas residenciales y baterías de capacidad media. La versión de 300A está recomendada para instalaciones con un consumo elevado, bancos de baterías grandes o aplicaciones industriales en DC.
¿Puedo usarlo para probar baterías de coche o náuticas?
Sí. Gracias a la medición de resistencia interna, capacidad real (Ah) y la barra de descarga, es una herramienta excelente para diagnosticar el estado de baterías de 12V o 24V, ya sean de automoción, náuticas o estacionarias.
¿Registra la energía incluso cuando no estoy en casa?
Sí. El medidor registra continuamente los kWh y el tiempo de funcionamiento bajo carga, siempre que esté alimentado y haya corriente circulando por el circuito.
¿Se puede instalar en exteriores?
No directamente. El módulo está diseñado para uso en interiores o dentro de cuadros eléctricos protegidos. Para su uso en exteriores, es necesario instalarlo en una caja estanca que lo proteja de la humedad y el polvo.
