Contador digital de impulsos ZX-5DK: autonomía total y listo para instalar en 10 minutos
¿Necesitas registrar ciclos, rotaciones o pasos sin tener que realizar complejas instalaciones eléctricas? El ZX-5DK es el contador digital de impulsos que funciona de forma totalmente autónoma con una sola pila AA. Olvídate de transformadores, fuentes de alimentación externas o complicaciones. El sensor magnético Reed M12 viene incluido en el paquete junto con el imán y los accesorios de montaje, listo para usar desde el primer momento.
Nota: La pila tipo AA (R6) no está incluida. El dispositivo cuenta exclusivamente de forma ascendente (00000–99999). Para registrar impulsos provenientes de una red de 220–240V AC, debe conectar el contacto seco de un relé intermedio.
¿Por qué elegir el contador ZX-5DK? (Ventajas clave):
- Autonomía de 1 a 2 años con una pila AA: sin necesidad de alimentación externa ni modificaciones en el cuadro eléctrico.
- Kit de sensor Reed M12 completo: incluye imán de disco de 12×3 mm, soporte metálico y tuercas de fijación.
- Pantalla de 5 dígitos con caracteres de 18 mm: alta visibilidad incluso a distancia o en entornos con iluminación tenue.
- Hasta 30 impulsos por segundo: ideal para aplicaciones dinámicas como bobinado, embalaje o maquinaria CNC.
- Inmune al ruido electrónico: registra en el flanco negativo de la señal, evitando conteos erróneos por interferencias.
- Montaje rápido en panel estándar de 35×61 mm: con una profundidad de solo 31 mm y un marco discreto de 3 mm, se integra perfectamente.
- Versatilidad de conexión: compatible con el sensor incluido o con cualquier otro contacto seco (finales de carrera, relés, etc.).
Detalles y rendimiento
Su carcasa de policarbonato blanco combina una gran resistencia mecánica con un acabado profesional, ideal para cuadros de mando. Gracias a su grado de protección IP40, es apto para entornos industriales controlados, como naves de producción, líneas de envasado o puntos de control de acceso.
El sensor con bulbo Reed M12 cuenta con una sección roscada de 40 mm, lo que permite un ajuste preciso de la distancia respecto al imán. El cable de 100 cm ofrece gran flexibilidad de instalación. El imán de disco de 12×3 mm activa el sensor en cada paso, generando el impulso de conteo en el flanco negativo: un mecanismo sencillo, fiable y sin piezas móviles electrónicas.
El panel frontal dispone de un botón POWER (pulsación prolongada para encendido/apagado) y un botón RESET con contacto dedicado. La pila se sustituye fácilmente sin herramientas deslizando la tapa trasera.
| Parámetro | Valor / Detalle |
|---|---|
| Alimentación | Pila tipo AA – R6 (no incluida) |
| Duración de la pila | 1–2 años |
| Pantalla | 5 dígitos, caracteres de 18 mm |
| Rango de conteo | 00000 – 99999 |
| Frecuencia máx. de impulsos | 30 impulsos/segundo |
| Temperatura de funcionamiento | 0°C – 60°C |
| Material de la carcasa | Policarbonato blanco |
| Grado de protección | IP40 |
| Hueco de montaje en panel | 35 × 61 mm |
| Profundidad de montaje | 31 mm |
| Altura del marco frontal | 3 mm |
| Dimensiones del marco | 37 × 63 mm |
| Longitud del cable del contador | 100 cm |
| Tipo de sensor | Magnético Reed, M12, Ø 12 mm |
| Longitud del sensor | 58 mm |
| Sección roscada del sensor | 40 mm |
| Longitud del cable del sensor | 100 cm |
| Dimensiones del imán de disco | 12 × 3 mm |

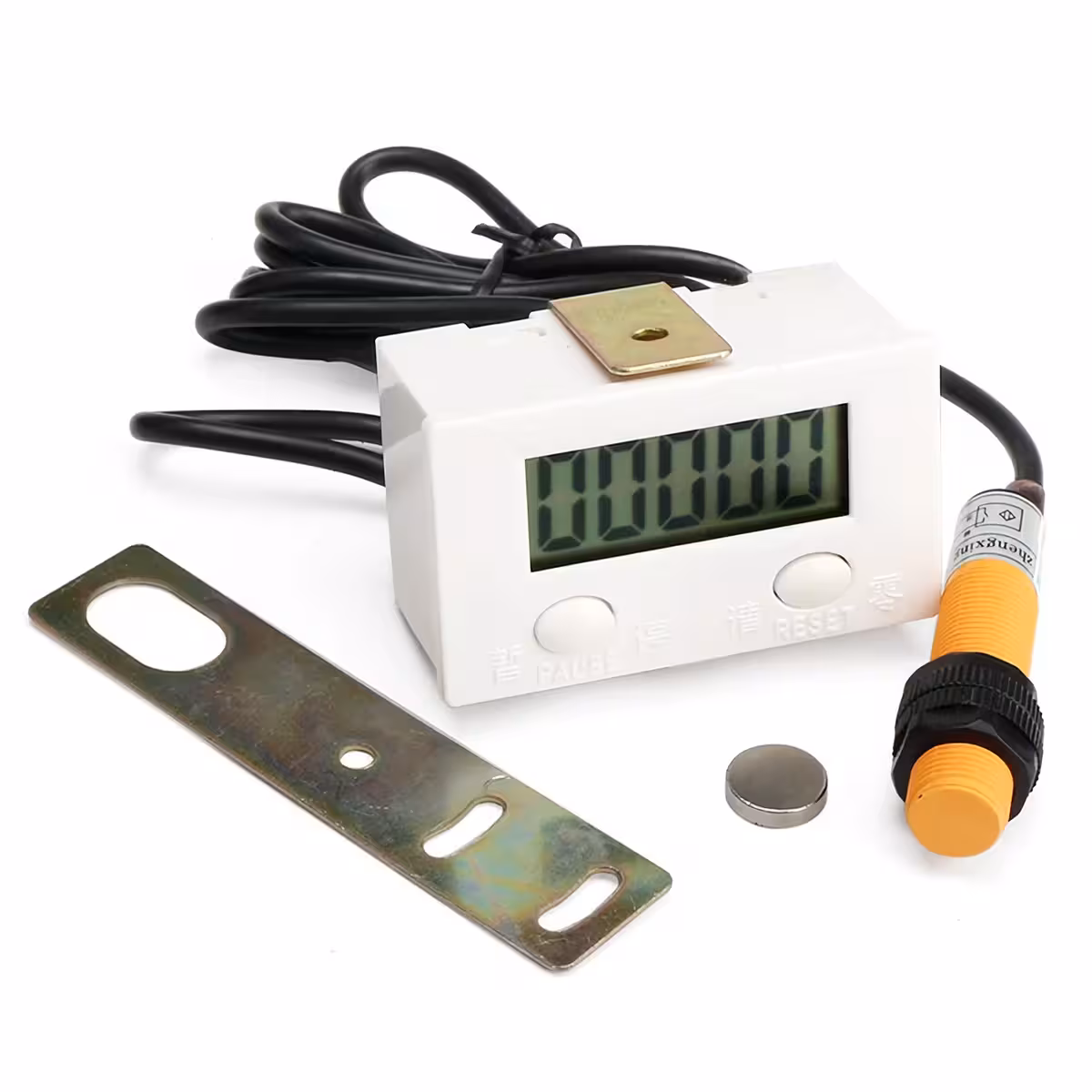

Contenido del paquete
- Contador digital de impulsos ZX-5DK
- Sensor magnético con bulbo Reed (M12, Ø 12 mm) con cable de 100 cm
- Imán de disco (12 × 3 mm) para activación
- Soporte metálico de montaje
- 2 × tuercas de fijación para el sensor
Preguntas frecuentes
¿La pila viene incluida?
No. Funciona con una pila tipo AA (R6) que se aloja bajo la tapa deslizante trasera. La duración estimada es de 1 a 2 años bajo condiciones normales de uso.
¿Se puede usar para contar personas en la entrada de un local?
Sí. Solo tienes que montar el sensor en el marco de la puerta y el imán en la parte móvil. Cada vez que alguien pase, el contador registrará un evento de forma sencilla y sin cables a la vista.
¿Puede contar impulsos de una red eléctrica de 220V AC?
No directamente. Debe conectar el contacto seco de un relé intermedio alimentado a 220–240V AC, y conectar el contador ZX-5DK a dicho contacto. El sensor no debe entrar en contacto directo con la tensión de red.
¿Qué ocurre al llegar a 99999?
El contador vuelve automáticamente a 00000 y continúa el conteo. Puede reiniciarlo manualmente en cualquier momento mediante el botón RESET del panel frontal.
