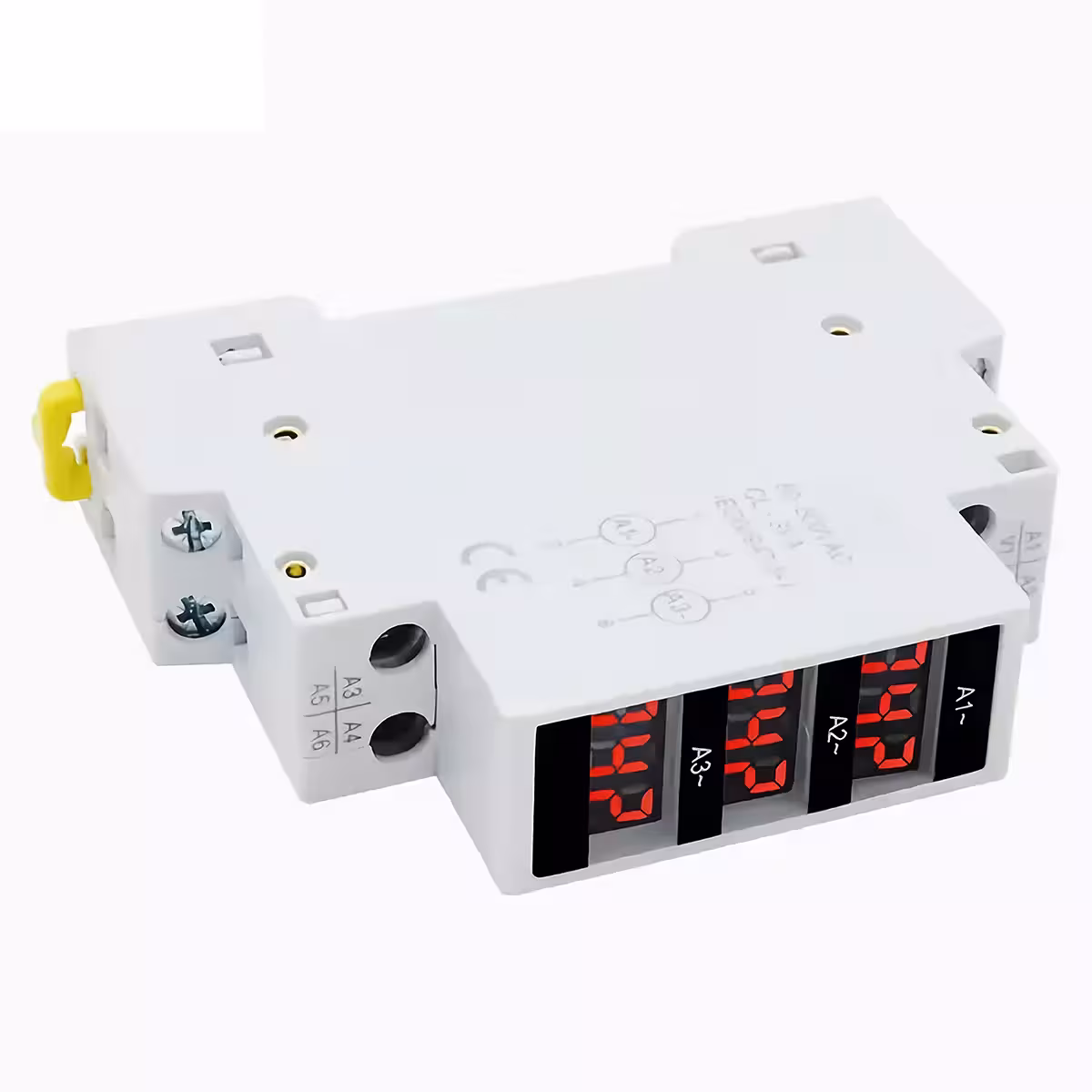

Amperímetro digital trifásico 1–100A: lectura simultánea en las 3 fases, directamente en tu cuadro eléctrico
Cuando un circuito trifásico falla, el primer indicio suele ser un desequilibrio de carga, algo que solo puedes detectar si cuentas con el instrumento adecuado. Este amperímetro digital trifásico con rango de 1–100A te muestra en tiempo real qué ocurre en cada fase, sin necesidad de realizar cálculos complejos ni consultar manuales. Se instala mediante clip en carril DIN en cuestión de segundos y está listo para funcionar al instante.
Nota: Este dispositivo está diseñado exclusivamente para redes de corriente alterna (AC) trifásicas. Por favor, verifica la compatibilidad de tu instalación antes de proceder al montaje.
¿Por qué elegir este modelo? (Ventajas clave):

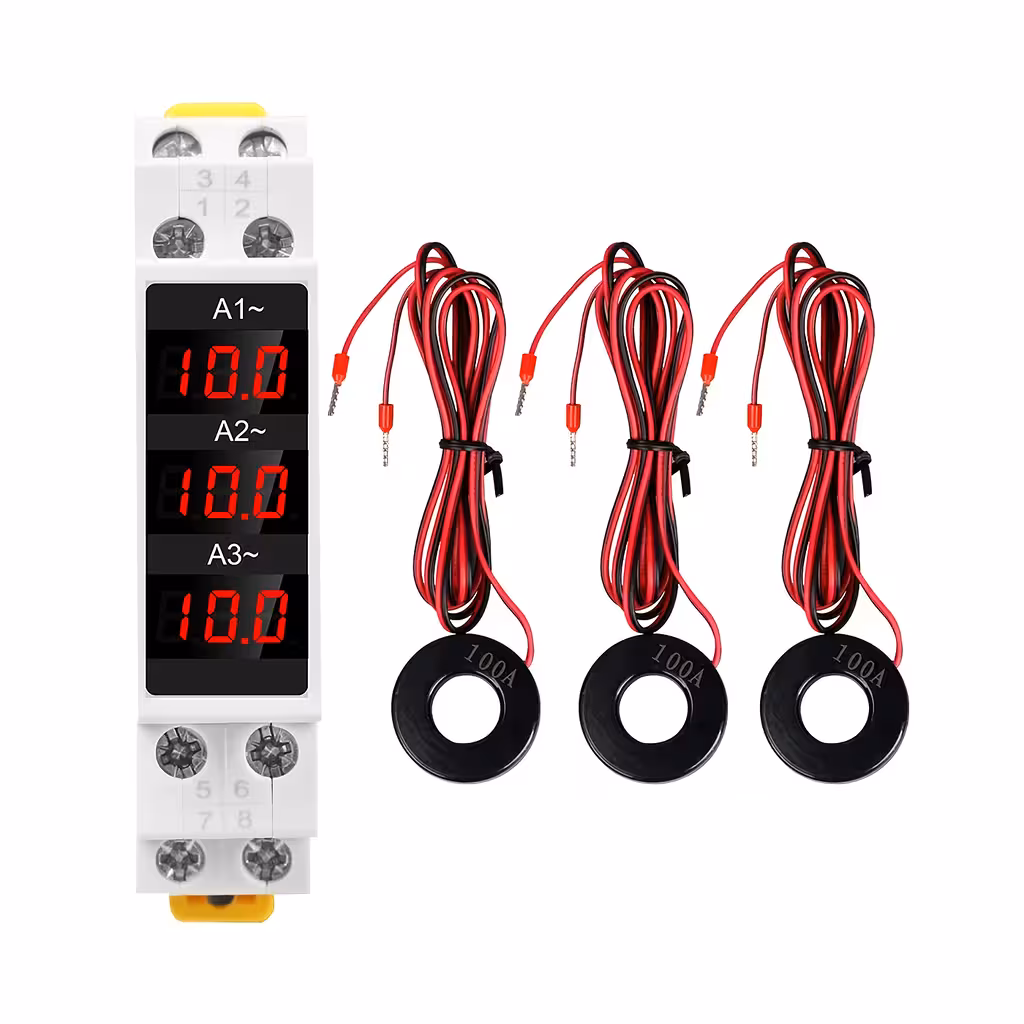

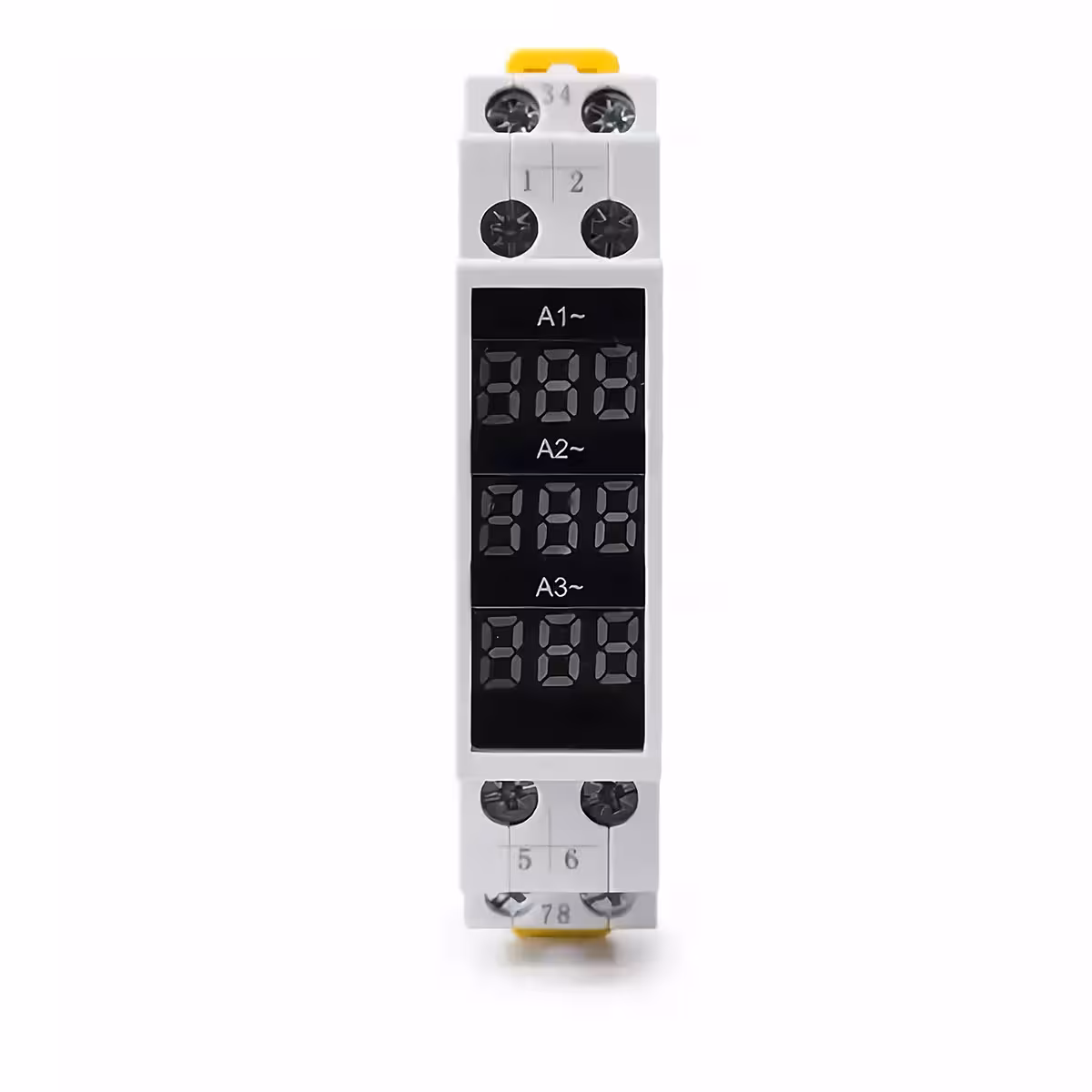

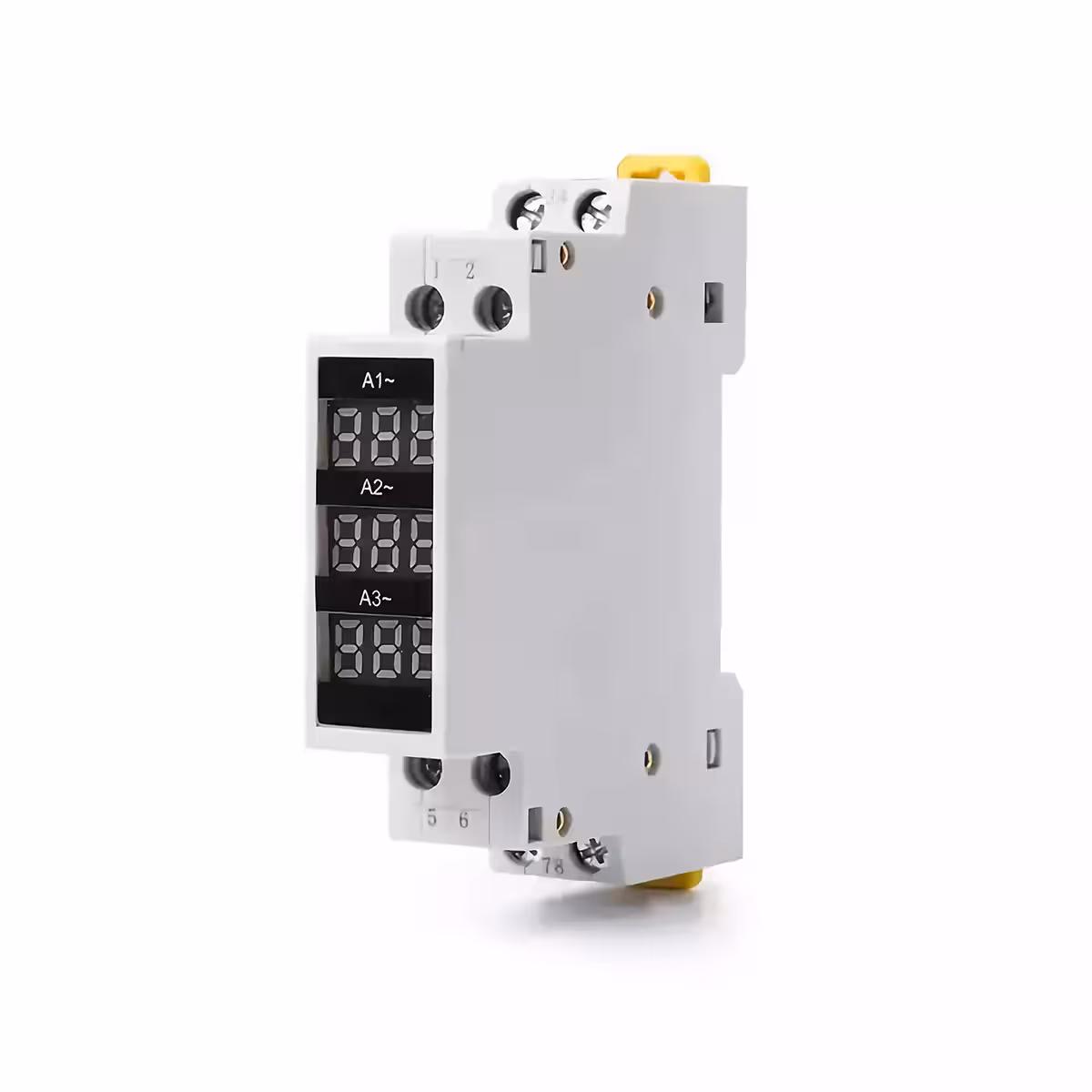

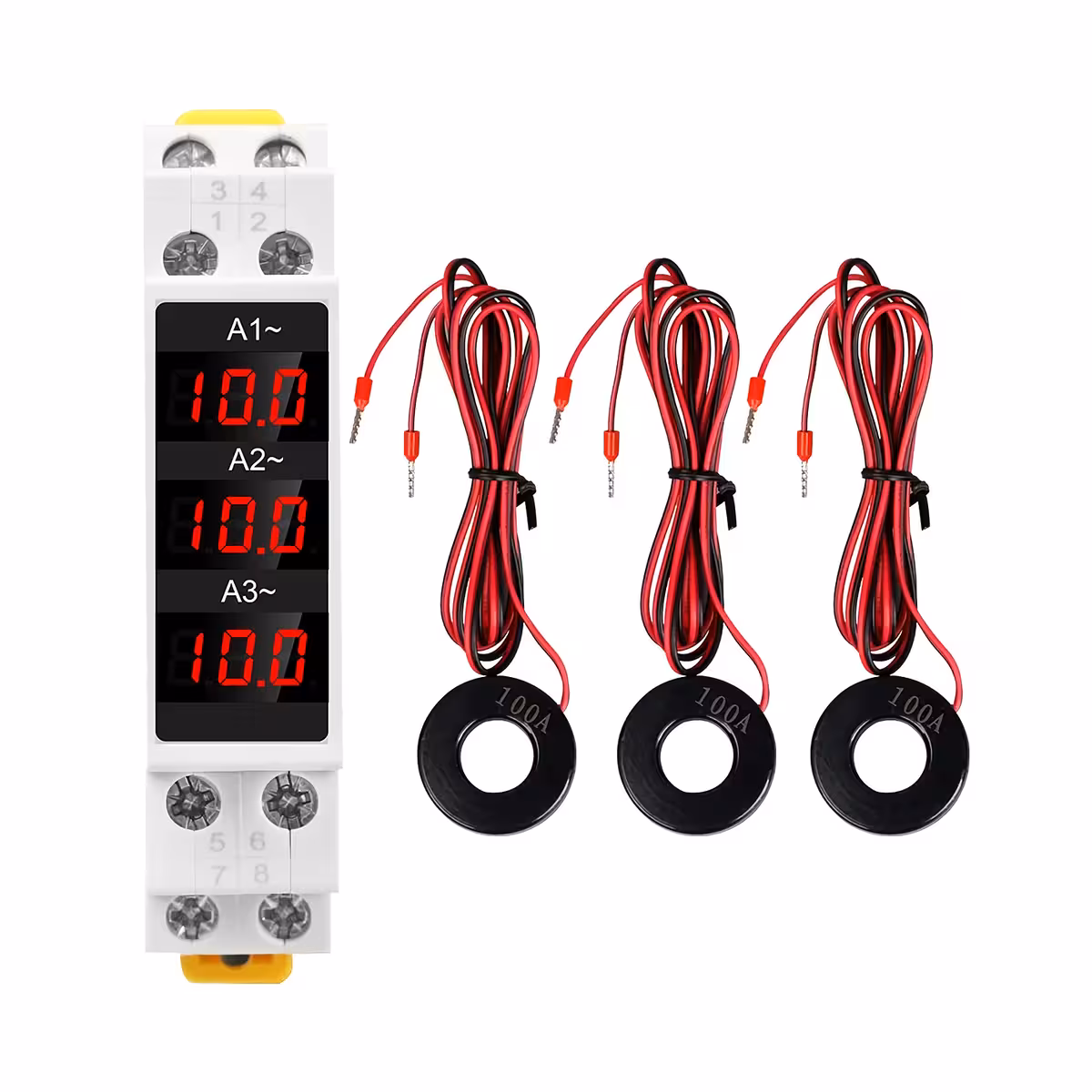

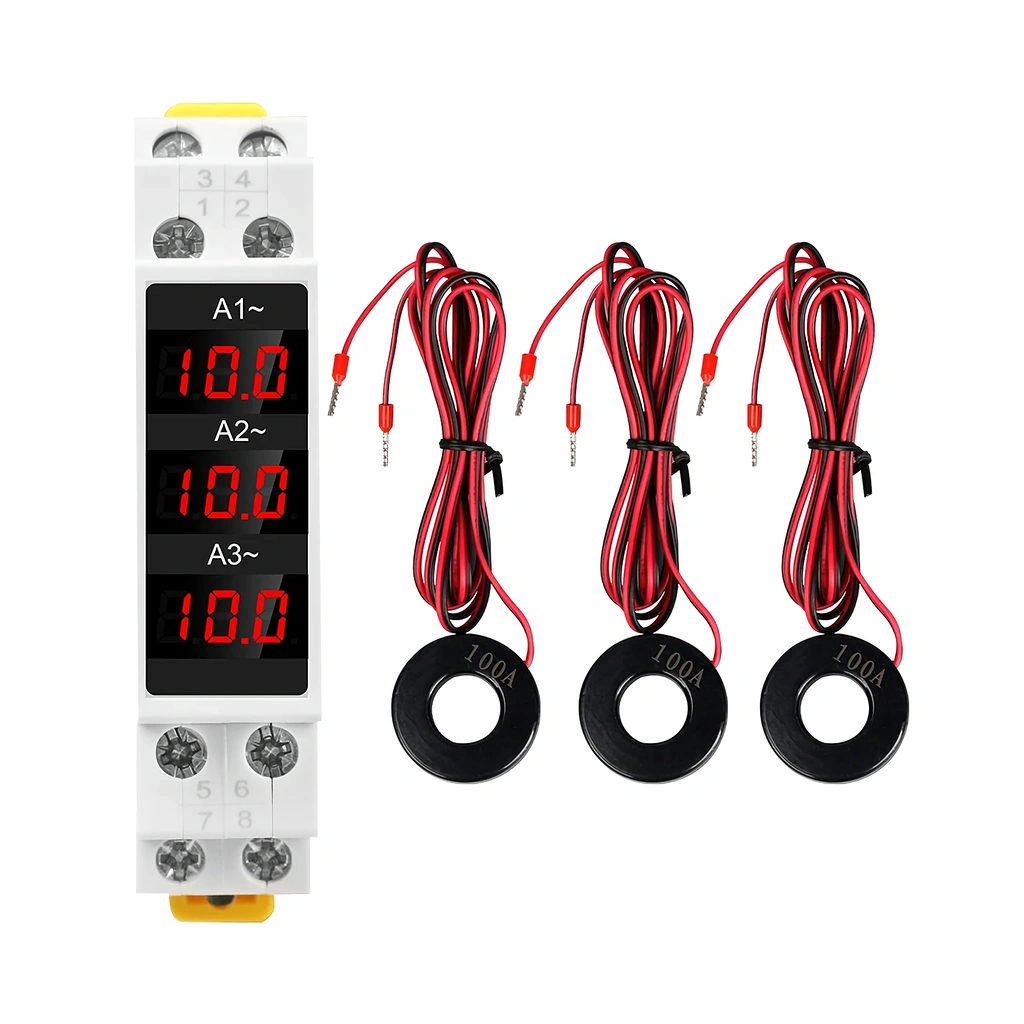

- Lectura simultánea en 3 fases — Dispone de 3 pantallas LED independientes, una para L1, L2 y L3; visualiza todo de un vistazo sin necesidad de conmutación manual.

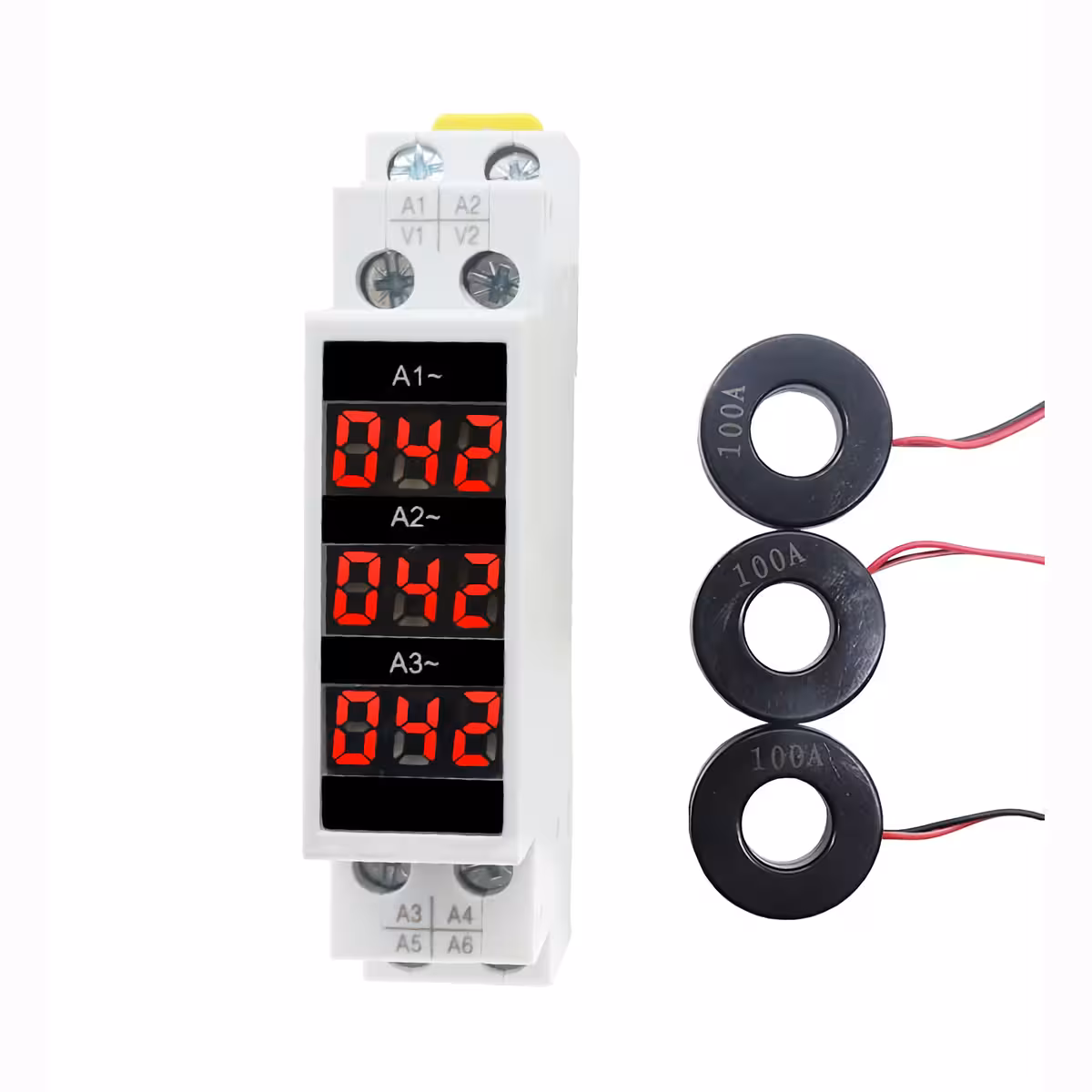

- Rango 1–100A sin transformador externo — Conexión directa a los cables de fase, sin necesidad de transformadores de intensidad (TI) adicionales, siempre que el consumo sea inferior a 100A.
- Precisión Clase 1.0 — Error máximo del 1%, una precisión óptima para la gestión energética y la detección de anomalías en el consumo.
- Tensión de alimentación AC 80–500V — Totalmente compatible con las redes estándar de 230/400V, así como con configuraciones industriales específicas.

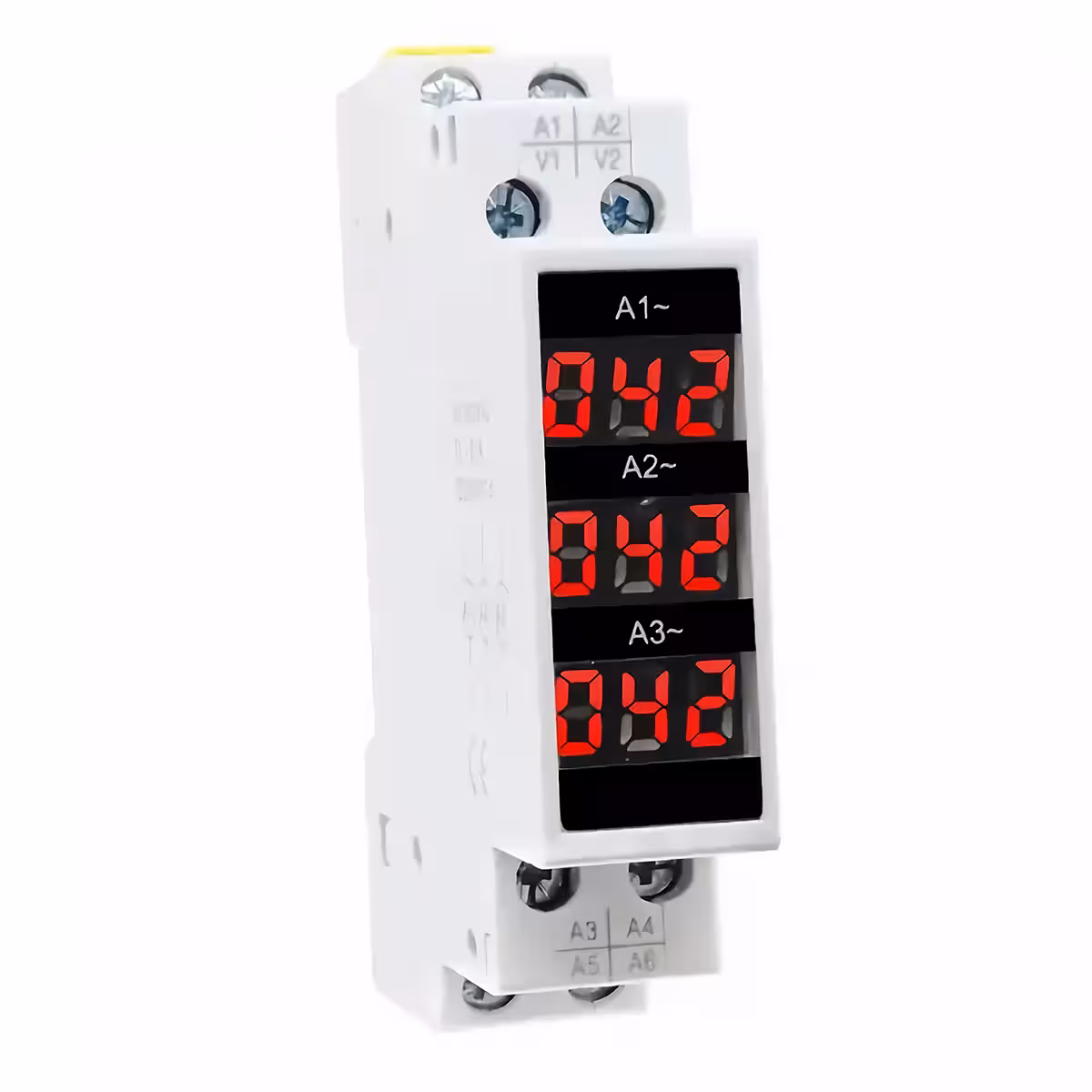

- Montaje en carril DIN 35mm — Instalación rápida y sencilla, sin herramientas especiales, directamente en tu cuadro eléctrico en menos de 2 minutos.
- Operativo entre -20°C y +70°C — Funcionamiento estable incluso en cuadros eléctricos expuestos a condiciones de frío o calor industrial intenso.

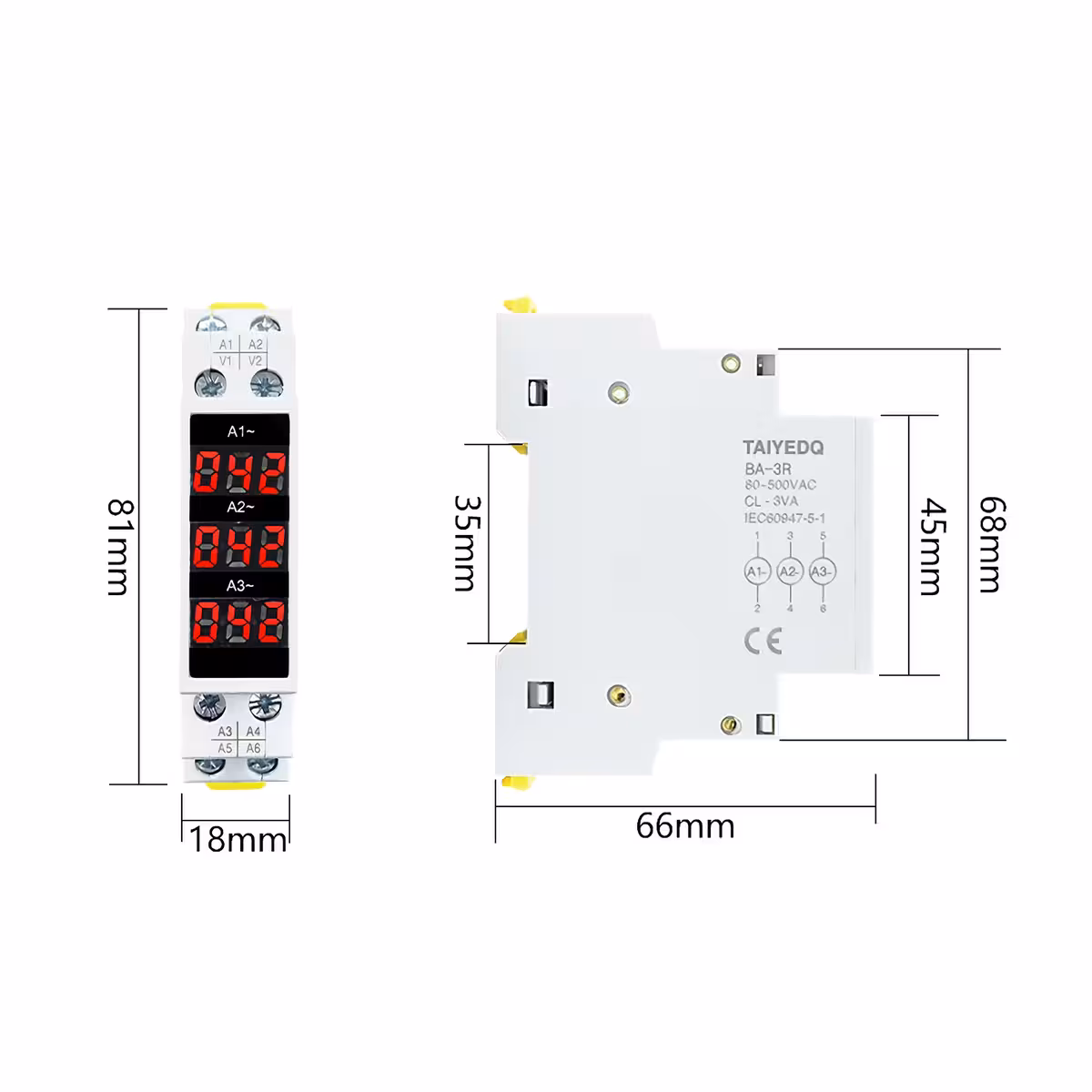

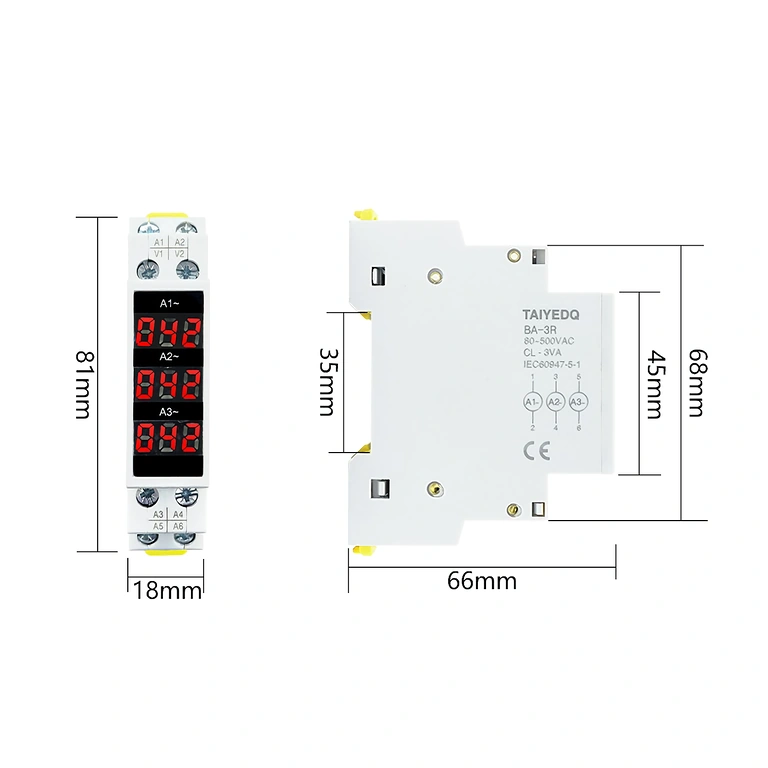

- Diseño compacto: 81 × 18 × 66 mm — Ocupa solo 18mm en el carril, dejando espacio suficiente para el resto de los componentes del cuadro.
Detalles y rendimiento
El dispositivo mide simultáneamente la corriente en una configuración 3L+3N, lo que lo convierte en una herramienta esencial no solo para la lectura, sino también para identificar rápidamente desequilibrios de carga, situaciones donde una fase soporta una carga significativamente mayor que las otras. Su clase de precisión 1.0 garantiza que los datos obtenidos sean fiables para la toma de decisiones técnicas.
La frecuencia nominal de 50/60Hz asegura una compatibilidad total con las redes eléctricas europeas y con equipos importados que operen a 60Hz. Sus pantallas LED de alta luminosidad garantizan una lectura clara incluso en condiciones de baja iluminación, una ventaja fundamental en armarios técnicos o zonas de difícil acceso.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de pantalla | Digital, 3 LED independientes (uno por fase) |
| Rango de medición de corriente | 1 – 100A (AC) |
| Tensión nominal | AC 80 – 500V |
| Precisión | Clase 1.0 |
| Frecuencia nominal | 50 / 60 Hz |
| Temperatura de funcionamiento | -20°C ~ +70°C |
| Grado de protección | IP20 |
| Dimensiones (L × A × H) | 81 mm × 18 mm × 66 mm |
| Tipo de terminal | 3 fases (3L + 3N) |
| Tipo de montaje | Carril DIN 35mm |
Instrucciones de instalación y uso
- Verificación previa: Confirma que la tensión de la red esté dentro del rango AC 80–500V y que ninguna fase supere los 100A de consumo máximo.
- Montaje en carril DIN: Encaja el amperímetro en el carril DIN de 35mm de tu cuadro eléctrico; no requiere herramientas ni perforaciones adicionales.

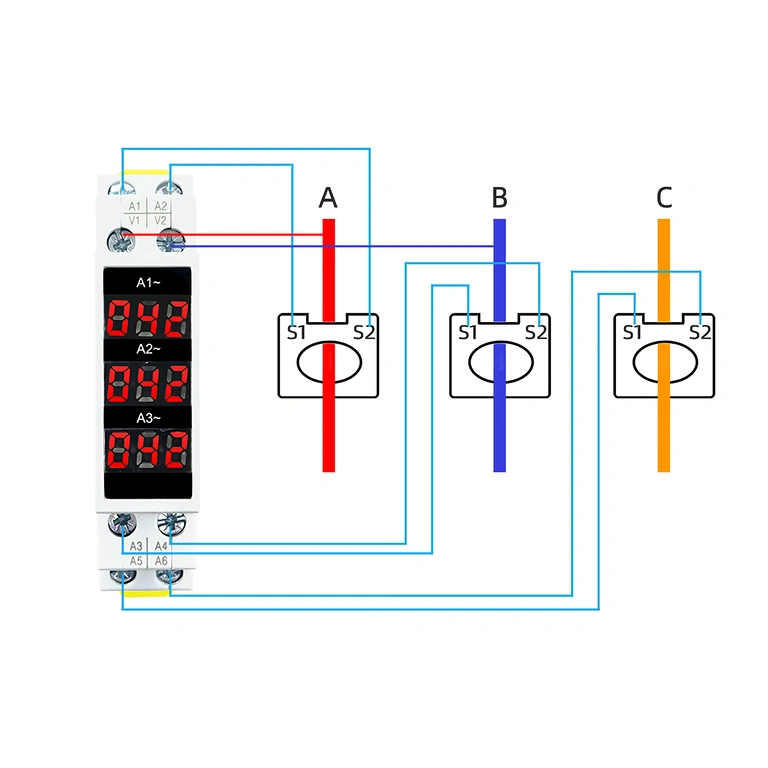

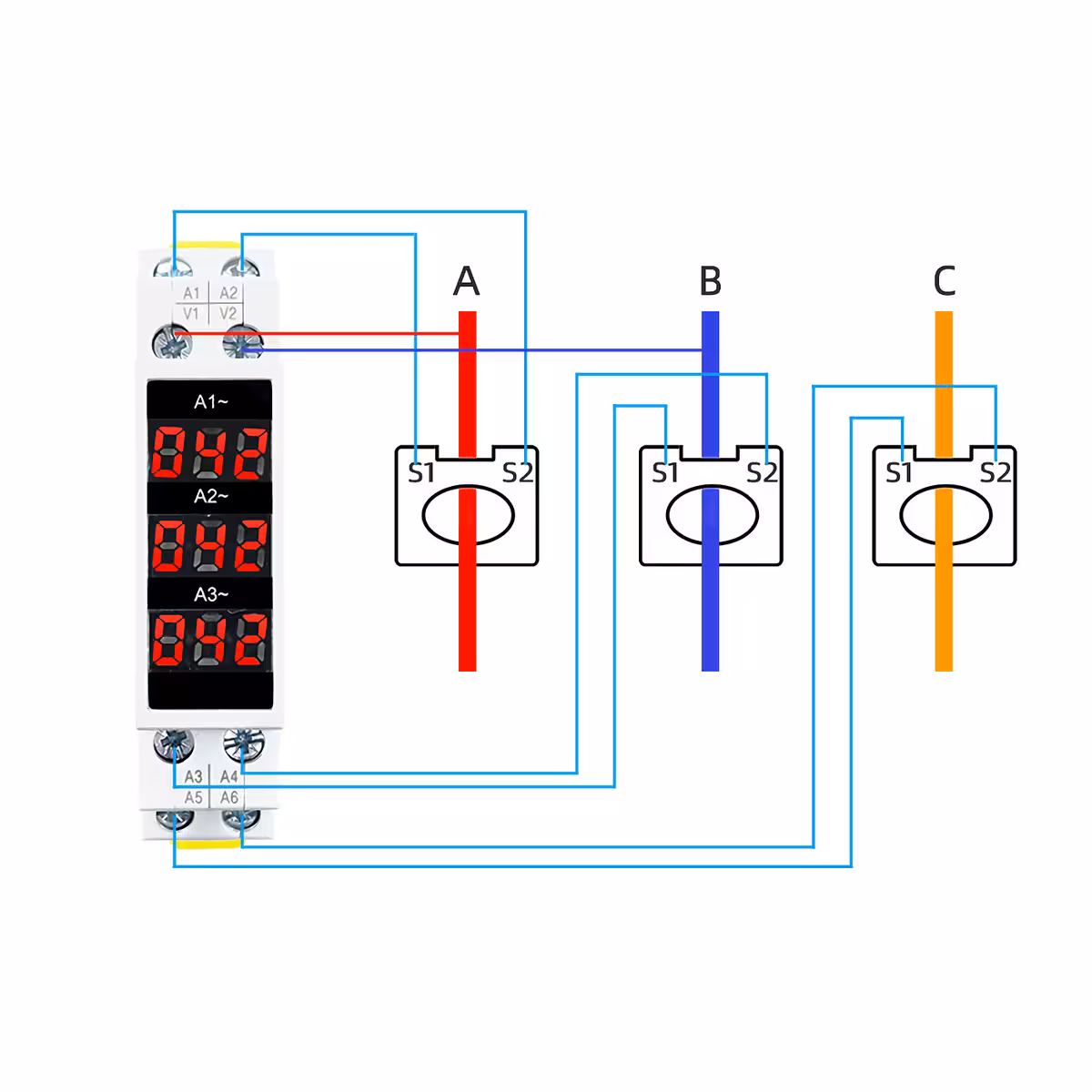

- Conexión de terminales: Conecta los cables de fase L1, L2, L3 y el neutro N a los bornes indicados en la carcasa, siguiendo el esquema de conexión.
- Puesta en marcha: Aplica tensión y verifica que las 3 pantallas LED muestren valores estables para cada fase.
- Monitorización continua: Observa los valores en tiempo real. Una diferencia notable entre fases puede indicar un desequilibrio de carga o una avería en la instalación.
Contenido del paquete
- 1 × Amperímetro digital trifásico (1–100A, AC 80–500V, carril DIN 35mm)
Preguntas frecuentes
¿Se puede utilizar en redes monofásicas?
No. Este aparato está diseñado exclusivamente para redes trifásicas con 3 fases y neutro. Para instalaciones monofásicas, se requiere un amperímetro de un solo canal.
¿Necesito un transformador de intensidad (TI) para la conexión?
No, siempre que la corriente en cada fase no supere los 100A. La conexión se realiza directamente a los cables de fase sin accesorios adicionales.
¿Muestra los valores de las 3 fases al mismo tiempo?
Sí. Las 3 pantallas LED son independientes y muestran simultáneamente la corriente en L1, L2 y L3, sin necesidad de conmutar entre ellas.
¿Dónde puedo instalar este aparato? ¿El grado IP20 significa que es resistente al agua?
El grado IP20 protege contra objetos sólidos superiores a 12,5mm, pero no ofrece protección contra el agua o la humedad. Debe instalarse exclusivamente en el interior de cuadros eléctricos cerrados, en entornos secos o controlados.
