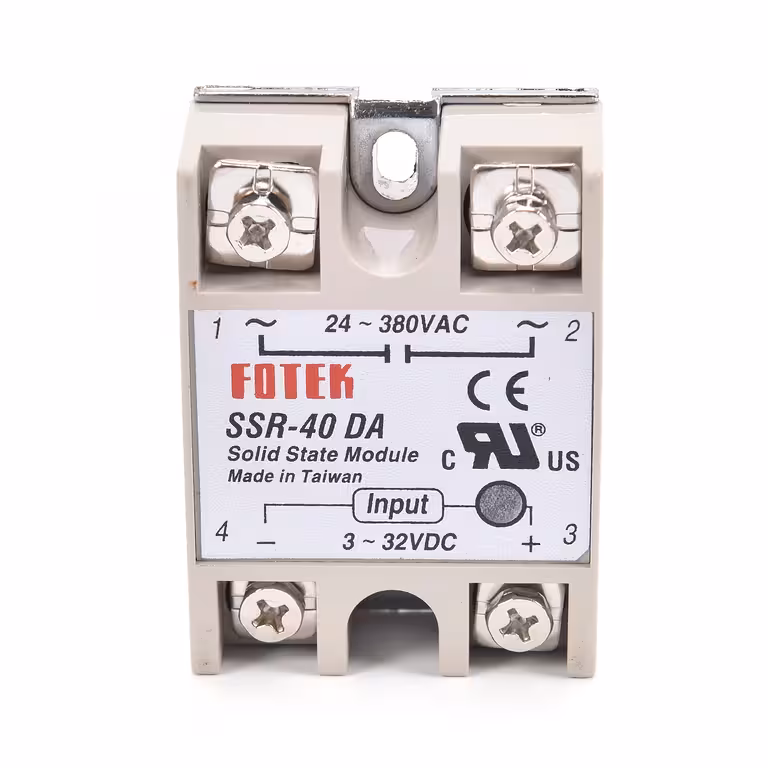

Relé de estado sólido SSR-40DA: Conmutación AC de 40A sin desgaste, chispas ni ruido
Los relés electromecánicos tradicionales sufren desgaste, hacen ruido y generan chispas. Si necesitas controlar cargas de corriente alterna (AC) de forma repetitiva —como resistencias calefactoras, motores o sistemas de iluminación industrial—, necesitas una solución más fiable. El relé de estado sólido (SSR) SSR-40DA permite conmutar hasta 40A a 380V AC mediante una sencilla señal DC de 3–32V, sin partes móviles que se deterioren.
Nota: El SSR-40DA conmuta exclusivamente cargas de corriente alterna (AC) en la salida. Para cargas DC, es necesario utilizar el modelo SSR-DD.
¿Por qué elegir este modelo? (Ventajas clave):
- Cero desgaste mecánico: Al no tener contactos físicos, su vida útil es muy superior a la de un relé electromecánico convencional en aplicaciones de conmutación frecuente.
- Compatibilidad total: Funciona directamente con Arduino, Raspberry Pi y PLC, aceptando señales de control desde 3V DC (incluyendo los pines de 3.3V de Raspberry Pi) sin necesidad de resistencias adicionales.
- Aislamiento óptico de 2500V AC: Tu circuito de control permanece totalmente aislado de la tensión de red, garantizando la máxima seguridad.
- Conmutación ultrarrápida: Responde en menos de 10ms, ideal para aplicaciones de ciclo rápido como el control de temperatura mediante PWM o automatizaciones industriales.
- Indicador LED: Sabrás al instante si el relé está activo sin necesidad de usar un multímetro.
- Amplio rango térmico: Funciona de forma estable entre -30°C y +75°C, perfecto para cuadros eléctricos o entornos industriales exigentes.
Detalles técnicos y rendimiento
Su salida de tipo TRIAC asegura una conmutación fluida tanto en cargas resistivas (resistencias, lámparas) como en cargas inductivas (motores, transformadores). El aislamiento óptico interno crea una barrera galvánica real entre la señal de control de 3–32V DC y el circuito de potencia de hasta 380V AC, protegiendo tus microcontroladores. Su diseño compacto de 6,5 × 5 × 2,5 cm permite un montaje sencillo mediante tornillos. Si vas a trabajar con corrientes cercanas a los 40A, recomendamos encarecidamente instalar un disipador de calor para garantizar un rendimiento óptimo.
| Parámetro | Valor / Detalle |
|---|---|
| Modelo | SSR-40DA |
| Tensión de señal de entrada | 3–32V DC |
| Corriente de control de entrada | 3–25mA |
| Tensión de salida soportada | 24–380V AC |
| Corriente máxima de salida | 40A |
| Tipo de salida | TRIAC |
| Tiempo de conmutación | <10ms |
| Corriente de fuga en estado ON | <2mA |
| Resistencia dieléctrica | 2500V AC |
| Resistencia de aislamiento | 500MΩ / 500V DC |
| Aislamiento | Óptico |
| Indicador visual | LED ON |
| Temperatura de funcionamiento | -30°C … +75°C |
| Dimensiones | 6,5 × 5 × 2,5 cm |
| Montaje | Por tornillos |
Contenido del paquete
- 1 × Relé de estado sólido SSR-40DA
Preguntas frecuentes
¿Puedo usar el SSR-40DA para cargas DC en la salida?
No. La salida TRIAC funciona exclusivamente con corriente alterna (AC), entre 24V y 380V. Si necesitas conmutar cargas DC, por favor elige el modelo SSR-DD.
¿Funciona con Arduino o Raspberry Pi sin componentes extra?
Sí. La señal de control mínima es de 3V DC, lo que es suficiente para los pines de 3.3V de Raspberry Pi y los de 5V de Arduino. No requiere transistores ni resistencias adicionales.
¿Es obligatorio usar un disipador si lo uso a 40A?
Sí. Al trabajar cerca de su capacidad máxima, el relé genera calor. Un disipador térmico adecuado es esencial para evitar el sobrecalentamiento y asegurar una larga vida útil.
¿Puede controlar un motor trifásico?
Un solo SSR-40DA controla una única fase. Para un motor trifásico, necesitarás tres relés idénticos, uno para cada fase.
¿Por qué es importante el aislamiento óptico?
Separa físicamente tu circuito de control (Arduino, PLC) de la tensión de red. Ante cualquier pico de tensión o cortocircuito en la carga, tus microcontroladores estarán protegidos gracias a la resistencia dieléctrica de 2500V AC.
