Tacómetro digital con sensor Hall NPN: control preciso de revoluciones en tractores, cosechadoras o tornos, sin complicaciones de instalación
Sabes que el motor está trabajando por encima o por debajo de su régimen óptimo, pero no tienes forma de verificarlo con exactitud. Sin una lectura clara de las RPM, los ajustes se hacen a ojo, lo que se traduce en pérdida de tiempo y un desgaste innecesario. Este tacómetro digital LED con sensor Hall NPN te muestra en tiempo real la velocidad de giro del eje, con una precisión de ±2 RPM en rangos inferiores a 5000 RPM.
Nota: El paquete incluye el tacómetro, el sensor Hall NPN y el imán de 10×2 mm. No necesitas comprar nada adicional para su instalación.
¿Por qué elegir este modelo? (Ventajas clave):
- Pantalla LED azul de alta visibilidad — Dígitos de 0,56 pulgadas, perfectamente legibles incluso bajo luz solar directa o en talleres con iluminación intensa.
- Actualización constante (más de 3 veces por segundo) — No verás una media con retraso, sino la velocidad real al instante, ideal para ajustar el acelerador o monitorizar la carga del motor.
- Compatible con 12V y 24V — Un mismo dispositivo funciona tanto en tractores de 12V como en maquinaria pesada de 24V, sin necesidad de adaptadores.
- Precisión de ±2 RPM por debajo de 5000 RPM — A 540 RPM (régimen estándar de la toma de fuerza), el margen de error es mínimo, garantizando un ajuste mecánico profesional.
- Sensor sin contacto directo — El imán se fija al eje y el sensor se coloca a una distancia de 1 a 10 mm. Sin fricción ni desgaste adicional en tu maquinaria.
- Dimensiones estándar de encastre (76×39 mm) — Se integra fácilmente en la mayoría de los paneles de control existentes sin necesidad de modificar la consola.
Detalles y rendimiento
El núcleo de este tacómetro es su módulo LED digital con dígitos azules de 0,56 pulgadas y una frecuencia de respuesta de 100 Hz, lo que le permite seguir variaciones rápidas de velocidad sin retardo. Su rango de 5 a 9999 RPM lo hace apto tanto para ejes de toma de fuerza lentos como para motores eléctricos de alta velocidad.
El sensor Hall NPN detecta el paso del imán montado en el eje sin contacto físico, a distancias ajustables de entre 1 y 10 mm. El cable de 1 metro ofrece flexibilidad para montajes diversos, y su temperatura de funcionamiento de –10°C a +60°C garantiza fiabilidad tanto en el campo durante el invierno como en talleres calurosos.
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de pantalla | LED azul, dígitos 0,56 pulgadas |
| Tensión de alimentación | DC 8V – 24V (compatible 12V y 24V) |
| Rango de medición | 5 – 9999 RPM |
| Precisión | ±2 RPM (5000 RPM) |
| Frecuencia de actualización | >3 veces / segundo |
| Frecuencia de respuesta | 100 Hz |
| Dimensiones unidad | 79 × 42 × 25 mm |
| Corte para panel | 76 × 39 mm |
| Tipo de sensor | Hall NPN con detección magnética |
| Distancia de detección | 1 mm – 10 mm |
| Corriente de salida sensor | 20 mA |
| Temperatura de trabajo | –10°C a +60°C |
| Dimensiones sensor | 60 × 10 mm, cable 1 m |
| Imán incluido | 10 × 2 mm |
Instrucciones de instalación y uso
- Monta el imán (10×2 mm) en el eje giratorio (toma de fuerza, cigüeñal o volante) usando adhesivo epoxi o una brida mecánica.
- Fija el sensor Hall NPN en una superficie estática, a una distancia de 1–10 mm del imán. La distancia óptima recomendada es de 3–5 mm.
- Conecta el tacómetro: cable rojo a (+) DC 8V–24V, cable negro a masa (–), cable amarillo/señal a la salida del sensor.
- Conecta el sensor Hall: cable marrón a (+) alimentación, cable azul a masa (–), cable negro a la entrada de señal del tacómetro.
- Enciende el sistema: la pantalla LED se iluminará y mostrará las RPM en cuanto el imán pase frente al sensor.
- Calibración (si es necesario): si el equipo utiliza varios imanes en el mismo eje, ajusta el número de impulsos por rotación según tu configuración mecánica.

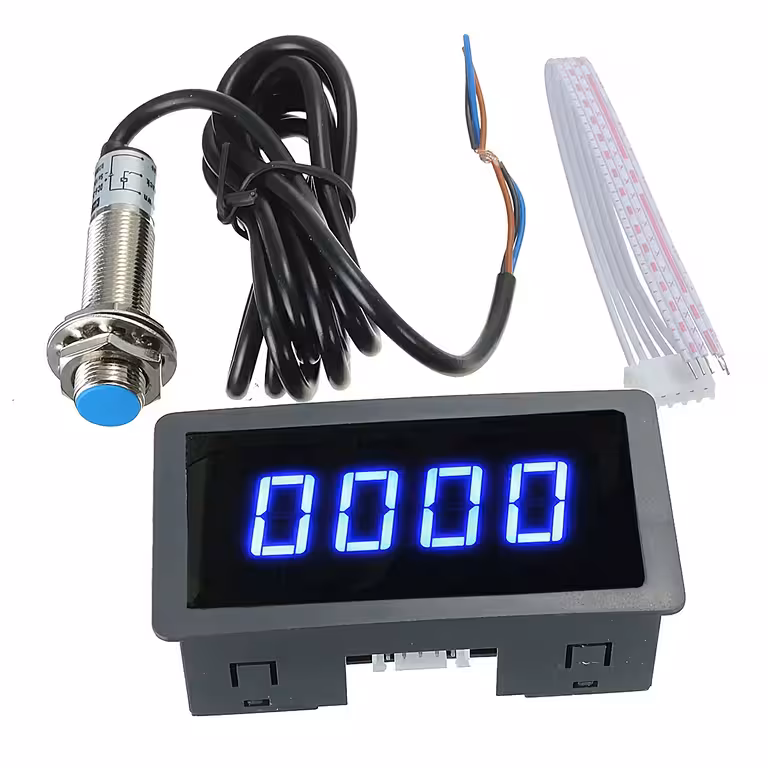

Contenido del paquete
- 1 x Tacómetro digital LED (79×42×25 mm)
- 1 x Sensor Hall NPN (60×10 mm, cable 1 m)
- 1 x Imán (10×2 mm)
Preguntas frecuentes
¿Funciona en tractores de 24V, además de los de 12V?
Sí. El tacómetro admite cualquier tensión entre DC 8V y 24V, funcionando sin modificaciones tanto en maquinaria ligera de 12V como en equipos pesados de 24V.
¿Debo comprar el sensor o el imán por separado?
No. El paquete incluye tanto el sensor Hall NPN como el imán de 10×2 mm. Todo lo necesario para la instalación viene incluido.
¿Qué precisión tiene a 540 RPM, la velocidad estándar de la toma de fuerza?
La precisión es de ±2 RPM por debajo de 5000 RPM. A 540 RPM, el error máximo es de apenas 2 revoluciones por minuto, más que suficiente para un control preciso de la toma de fuerza.
¿Se puede montar en tornos o compresores, o solo en maquinaria agrícola?
Es totalmente compatible con cualquier equipo que tenga un eje rotativo y un rango de entre 5 y 9999 RPM, como tornos, fresadoras, motores eléctricos, compresores, generadores o motores marinos.
