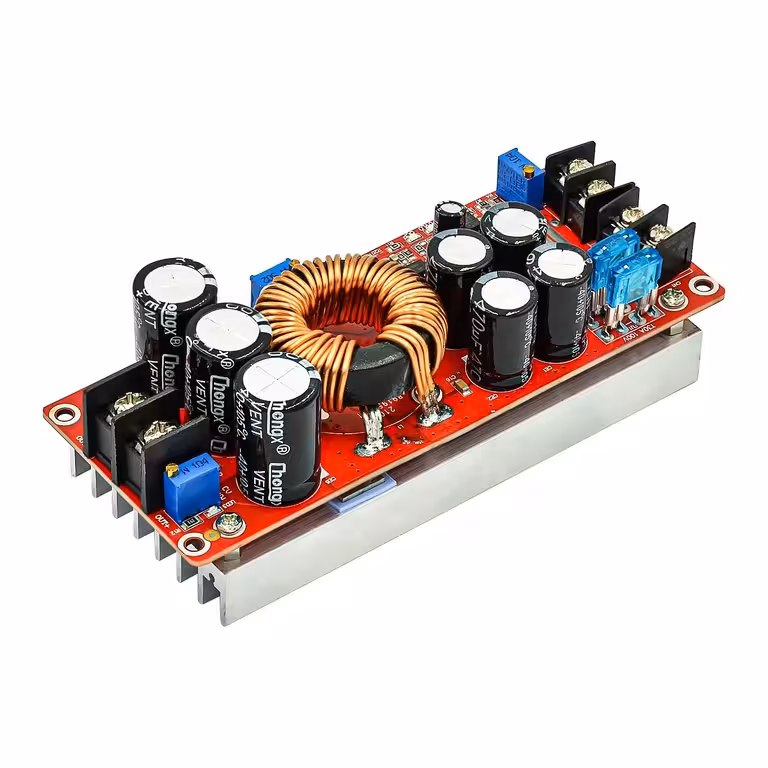

Convertidor Step-Up DC-DC 1200W – Eleva la tensión sin pérdidas y sin complicaciones
¿Tienes una fuente de 12V o 24V y necesitas alimentar dispositivos a 48V, 60V o más? Sin un convertidor step-up DC-DC de calidad, corres el riesgo de perder energía en forma de calor o de que tu proyecto no funcione correctamente. Este módulo de 1200W y 20A es la solución definitiva: ofrece una conversión estable, una eficiencia de hasta el 95% y una tensión de salida ajustable de forma continua entre 12V y 80V, sin necesidad de hardware adicional.
Nota: La potencia máxima de 1200W se alcanza a 60V × 20A en la salida. Para tensiones inferiores, la potencia disponible debe calcularse según la fórmula: tensión de salida × corriente (ejemplo: 24V × 20A = 480W). Para un funcionamiento continuo superior a 600W, recomendamos añadir refrigeración activa adicional.
¿Por qué elegir este modelo? (Ventajas clave):
- Eficiencia de hasta el 95% — De cada 100W consumidos, 95W llegan a la carga; esto reduce el calor generado y mejora la autonomía en sistemas de baterías o paneles solares.
- Tensión de salida ajustable (12V–80V) — Un único módulo versátil que cubre múltiples aplicaciones sin necesidad de adaptadores o reemplazos.
- Corriente máxima de 20A (entrada y salida) — Capaz de alimentar motores, cargadores de baterías e inversores con total fiabilidad.
- Limitación automática de corriente (0.5A a 20A) — Protege tus baterías o cargas sin necesidad de relés externos ni circuitos adicionales.
- Protección contra retorno de corriente — No requiere diodos externos, simplificando tu esquema de conexión desde el primer momento.
- Conmutación a 150KHz — Reduce el rizado (ripple) en la salida, garantizando una tensión estable incluso ante variaciones bruscas de carga.
- Rango térmico de –40°C a +85°C — Diseñado para resistir tanto el frío del invierno en vehículos como el calor extremo en instalaciones solares.
Detalles y Rendimiento
La topología de este convertidor boost con conmutación a 150KHz mantiene la tensión de salida estable independientemente de las fluctuaciones de la fuente o de la carga. Con una corriente de reposo de solo 15mA a 12V, el módulo no drenará tu batería cuando esté en espera. Incluye protecciones integradas como un fusible de 20A en la entrada, limitación de corriente y bloqueo contra retorno de carga. Atención: el módulo no incluye protección contra inversión de polaridad; te recomendamos añadir un diodo Schottky a la entrada si existe riesgo de conexión incorrecta.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de entrada | 8V – 60V DC |
| Tensión de salida | 12V – 80V DC (ajustable continuamente) |
| Corriente máxima de entrada | 20A |
| Corriente máxima de salida | 20A |
| Rango de corriente constante | 0.5A – 20A |
| Potencia máxima de salida | 1200W (a 60V × 20A) |
| Eficiencia de conversión | Hasta el 95% |
| Frecuencia de conmutación | 150KHz |
| Corriente de reposo | 15mA (a 12V de entrada) |
| Protección sobrecorriente | Sí – limitación automática, ajustable desde 0.5A |
| Protección cortocircuito | Sí – fusible de 20A en la entrada |
| Protección contra retorno | Sí – no requiere diodo externo |
| Protección polaridad inversa | No – se recomienda diodo externo |
| Temperatura de trabajo | –40°C a +85°C |
| Dimensiones | 116 × 52 × 15 mm |
| Peso | 300 g |
Instrucciones de uso
- Conecta la fuente de alimentación a los bornes de entrada (Vin+ y Vin–), respetando la polaridad. La tensión de entrada debe estar entre 8V y 60V DC.
- Antes de conectar la carga, ajusta la tensión de salida deseada girando el potenciómetro correspondiente y midiendo con un multímetro en los bornes Vout+ y Vout–.
- Ajusta el límite de corriente mediante el potenciómetro dedicado, comenzando desde el valor mínimo (0.5A) y aumentando gradualmente hasta el valor necesario, con un máximo de 20A.
- Conecta la carga solo después de haber verificado que la tensión de salida es la correcta, para evitar daños por sobretensión.
- Monitoriza la temperatura en cargas elevadas. Si superas los 600W de forma continua, añade un ventilador activo para asegurar la vida útil del módulo.
- Revisa periódicamente el fusible de 20A de la entrada y sustitúyelo si se ha fundido debido a un cortocircuito.
Contenido del paquete
- 1 × Módulo Convertidor DC-DC Step-Up Boost 1200W 20A
- 1 × Fusible de 20A (preinstalado en la entrada)
Preguntas frecuentes
¿Puedo usar este convertidor para cargar una batería de 48V desde un panel solar de 12V?
Sí. Ajusta la tensión de salida al valor de carga necesario (por ejemplo, 54.6V para baterías Li-Ion de 48V) y limita la corriente según la capacidad de tu batería. Asegúrate de que el panel solar proporcione suficiente potencia en la entrada para cubrir la demanda.
¿Es necesaria refrigeración adicional para trabajar a máxima potencia?
Sí. Para potencias superiores a 600–700W continuos, es necesario añadir un ventilador. El disipador integrado no es suficiente para cargas altas en ambientes cálidos; la refrigeración activa prolonga significativamente la vida útil del dispositivo.
¿Puedo conectar varios módulos en paralelo para obtener más potencia?
No se recomienda sin modificaciones técnicas avanzadas. Las mínimas diferencias de tensión entre módulos provocan desequilibrios de corriente. Para potencias superiores, es preferible utilizar un único módulo de mayor capacidad o un controlador diseñado específicamente para trabajar en paralelo.
¿Qué ocurre si la tensión de entrada es igual a la de salida deseada?
El módulo no funcionará correctamente. Es un convertidor exclusivamente step-up (elevador), por lo que la tensión de salida debe ser siempre superior a la de entrada. Para tensiones iguales o inferiores, necesitarías un convertidor buck o buck-boost.
¿Qué sucede si conecto los bornes con la polaridad invertida?
El módulo no dispone de protección interna contra inversión de polaridad y podría dañarse permanentemente. Si existe riesgo de error en la conexión, instala un diodo Schottky o un MOSFET de protección en la entrada.
